MILコネクタ付ケーブル バラ線フード無しタイプ

MILコネクタ付ケーブル バラ線フード無しタイプ
規格・仕様：
  • PLC
  • 圧着

ご注意

  • 【仕様について】
    ・本商品のコンタクト配列は、弊社標準仕様（上下配列のピンアサイン）となります。「外形図・規格表」タブ内の「コンタクト配列表」にてご確認ください。
    ※横配列（キーエンス製PLC KV・KZシリーズ）に対応したシリーズはこちら
    ・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れにご注意ください。
    ・芯数「50W」、「60W」、「64W」は極性ガイド数が左右各1つ（計2つ）タイプです。その他は中央1つ（計1つ）タイプです。
     形状は商品ページ下部の「極性ガイド数」にてご確認ください。

選定サポート情報

未確定：候補が280型番あります。
数量：

外形図・規格表

部材情報はこちら

規格表

コネクタタイプ−形状仕様タイプ−ケーブルタイプ−芯数−指定長（m）−無料追加工・カスタムNo.は
型式末尾にお付けください
BDHIFS−ST−B−20−1

極性ガイド数

50W、60W、64Wは極性ガイド数が左右各１つ（計2つ）タイプです。
芯数を選択する際、50芯、60芯、64芯の場合は篏合側の極性スロット数にご注意ください。

例：芯数「50W｣　極性ガイド数2

芯数「50」　極性ガイド数1



価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位
コネクタ
タイプ		外形イメージ図芯数Aケーブ
黄色		Bケーブ
青色		Cケーブ
白色		Dケーブ
黒色		Eケーブ
赤色		指定長
（m）
BDHIFS
フード無し
圧着式

ヒロセ電機		バラ線フード無しメスタイプ:関連画像
S
（メス）		10BDHIFS-S-A-10BDHIFS-S-B-10BDHIFS-S-C-10BDHIFS-S-D-10BDHIFS-S-E-100.2
～
10


0.1m
毎に
指定可
14BDHIFS-S-A-14BDHIFS-S-B-14BDHIFS-S-C-14BDHIFS-S-D-14BDHIFS-S-E-14
16BDHIFS-S-A-16BDHIFS-S-B-16BDHIFS-S-C-16BDHIFS-S-D-16BDHIFS-S-E-16
20BDHIFS-S-A-20BDHIFS-S-B-20BDHIFS-S-C-20BDHIFS-S-D-20BDHIFS-S-E-20
26BDHIFS-S-A-26BDHIFS-S-B-26BDHIFS-S-C-26BDHIFS-S-D-26BDHIFS-S-E-26
30BDHIFS-S-A-30BDHIFS-S-B-30BDHIFS-S-C-30BDHIFS-S-D-30BDHIFS-S-E-30
34BDHIFS-S-A-34BDHIFS-S-B-34BDHIFS-S-C-34BDHIFS-S-D-34BDHIFS-S-E-34
40BDHIFS-S-A-40BDHIFS-S-B-40BDHIFS-S-C-40BDHIFS-S-D-40BDHIFS-S-E-40
50BDHIFS-S-A-50BDHIFS-S-B-50BDHIFS-S-C-50BDHIFS-S-D-50BDHIFS-S-E-50
50WBDHIFS-S-A-50WBDHIFS-S-B-50WBDHIFS-S-C-50WBDHIFS-S-D-50WBDHIFS-S-E-50W
60BDHIFS-S-A-60BDHIFS-S-B-60BDHIFS-S-C-60BDHIFS-S-D-60BDHIFS-S-E-60
60WBDHIFS-S-A-60WBDHIFS-S-B-60WBDHIFS-S-C-60WBDHIFS-S-D-60WBDHIFS-S-E-60W
64BDHIFS-S-A-64BDHIFS-S-B-64BDHIFS-S-C-64BDHIFS-S-D-64BDHIFS-S-E-64
64WBDHIFS-S-A-64WBDHIFS-S-B-64WBDHIFS-S-C-64WBDHIFS-S-D-64WBDHIFS-S-E-64W
バラ線フード無しメスタイプ:関連画像
ST
（メス）
ピン番入り
マークチューブ付		10BDHIFS-ST-A-10BDHIFS-ST-B-10BDHIFS-ST-C-10BDHIFS-ST-D-10BDHIFS-ST-E-10
14BDHIFS-ST-A-14BDHIFS-ST-B-14BDHIFS-ST-C-14BDHIFS-ST-D-14BDHIFS-ST-E-14
16BDHIFS-ST-A-16BDHIFS-ST-B-16BDHIFS-ST-C-16BDHIFS-ST-D-16BDHIFS-ST-E-16
20BDHIFS-ST-A-20BDHIFS-ST-B-20BDHIFS-ST-C-20BDHIFS-ST-D-20BDHIFS-ST-E-20
26BDHIFS-ST-A-26BDHIFS-ST-B-26BDHIFS-ST-C-26BDHIFS-ST-D-26BDHIFS-ST-E-26
30BDHIFS-ST-A-30BDHIFS-ST-B-30BDHIFS-ST-C-30BDHIFS-ST-D-30BDHIFS-ST-E-30
34BDHIFS-ST-A-34BDHIFS-ST-B-34BDHIFS-ST-C-34BDHIFS-ST-D-34BDHIFS-ST-E-34
40BDHIFS-ST-A-40BDHIFS-ST-B-40BDHIFS-ST-C-40BDHIFS-ST-D-40BDHIFS-ST-E-40
50BDHIFS-ST-A-50BDHIFS-ST-B-50BDHIFS-ST-C-50BDHIFS-ST-D-50BDHIFS-ST-E-50
50WBDHIFS-ST-A-50BDHIFS-ST-B-50BDHIFS-ST-C-50BDHIFS-ST-D-50BDHIFS-ST-E-50
60BDHIFS-ST-A-60BDHIFS-ST-B-60BDHIFS-ST-C-60BDHIFS-ST-D-60BDHIFS-ST-E-60
60WBDHIFS-ST-A-60WBDHIFS-ST-B-60WBDHIFS-ST-C-60WBDHIFS-ST-D-60WBDHIFS-ST-E-60W
64BDHIFS-ST-A-64BDHIFS-ST-B-64BDHIFS-ST-C-64BDHIFS-ST-D-64BDHIFS-ST-E-64
64WBDHIFS-ST-A-64WBDHIFS-ST-B-64WBDHIFS-ST-C-64WBDHIFS-ST-D-64WBDHIFS-ST-E-64W
バラ線フード無しメスタイプ:関連画像
SY
（メス・Y端子）
ピン番入り
マークチューブ付		10BDHIFS-SY-A-10BDHIFS-SY-B-10BDHIFS-SY-C-10BDHIFS-SY-D-10BDHIFS-SY-E-10
14BDHIFS-SY-A-14BDHIFS-SY-B-14BDHIFS-SY-C-14BDHIFS-SY-D-14BDHIFS-SY-E-14
16BDHIFS-SY-A-16BDHIFS-SY-B-16BDHIFS-SY-C-16BDHIFS-SY-D-16BDHIFS-SY-E-16
20BDHIFS-SY-A-20BDHIFS-SY-B-20BDHIFS-SY-C-20BDHIFS-SY-D-20BDHIFS-SY-E-20
26BDHIFS-SY-A-26BDHIFS-SY-B-26BDHIFS-SY-C-26BDHIFS-SY-D-26BDHIFS-SY-E-26
30BDHIFS-SY-A-30BDHIFS-SY-B-30BDHIFS-SY-C-30BDHIFS-SY-D-30BDHIFS-SY-E-30
34BDHIFS-SY-A-34BDHIFS-SY-B-34BDHIFS-SY-C-34BDHIFS-SY-D-34BDHIFS-SY-E-34
40BDHIFS-SY-A-40BDHIFS-SY-B-40BDHIFS-SY-C-40BDHIFS-SY-D-40BDHIFS-SY-E-40
50BDHIFS-SY-A-50BDHIFS-SY-B-50BDHIFS-SY-C-50BDHIFS-SY-D-50BDHIFS-SY-E-50
50WBDHIFS-SY-A-50WBDHIFS-SY-B-50WBDHIFS-SY-C-50WBDHIFS-SY-D-50WBDHIFS-SY-E-50W
60BDHIFS-SY-A-60BDHIFS-SY-B-60BDHIFS-SY-C-60BDHIFS-SY-D-60BDHIFS-SY-E-60
60WBDHIFS-SY-A-60WBDHIFS-SY-B-60WBDHIFS-SY-C-60WBDHIFS-SY-D-60WBDHIFS-SY-E-60W
64BDHIFS-SY-A-64BDHIFS-SY-B-64BDHIFS-SY-C-64BDHIFS-SY-D-64BDHIFS-SY-E-64
64WBDHIFS-SY-A-64WBDHIFS-SY-B-64WBDHIFS-SY-C-64WBDHIFS-SY-D-64WBDHIFS-SY-E-64W
バラ線フード無しメスタイプ:関連画像
SR
（メス・丸端子）
ピン番入り
マークチューブ付		10BDHIFS-SR-A-10BDHIFS-SR-B-10BDHIFS-SR-C-10BDHIFS-SR-D-10BDHIFS-SR-E-10
14BDHIFS-SR-A-14BDHIFS-SR-B-14BDHIFS-SR-C-14BDHIFS-SR-D-14BDHIFS-SR-E-14
16BDHIFS-SR-A-16BDHIFS-SR-B-16BDHIFS-SR-C-16BDHIFS-SR-D-16BDHIFS-SR-E-16
20BDHIFS-SR-A-20BDHIFS-SR-B-20BDHIFS-SR-C-20BDHIFS-SR-D-20BDHIFS-SR-E-20
26BDHIFS-SR-A-26BDHIFS-SR-B-26BDHIFS-SR-C-26BDHIFS-SR-D-26BDHIFS-SR-E-26
30BDHIFS-SR-A-30BDHIFS-SR-B-30BDHIFS-SR-C-30BDHIFS-SR-D-30BDHIFS-SR-E-30
34BDHIFS-SR-A-34BDHIFS-SR-B-34BDHIFS-SR-C-34BDHIFS-SR-D-34BDHIFS-SR-E-34
40BDHIFS-SR-A-40BDHIFS-SR-B-40BDHIFS-SR-C-40BDHIFS-SR-D-40BDHIFS-SR-E-40
50BDHIFS-SR-A-50BDHIFS-SR-B-50BDHIFS-SR-C-50BDHIFS-SR-D-50BDHIFS-SR-E-50
50WBDHIFS-SR-A-50WBDHIFS-SR-B-50WBDHIFS-SR-C-50WBDHIFS-SR-D-50WBDHIFS-SR-E-50W
60BDHIFS-SR-A-60BDHIFS-SR-B-60BDHIFS-SR-C-60BDHIFS-SR-D-60BDHIFS-SR-E-60
60WBDHIFS-SR-A-60WBDHIFS-SR-B-60WBDHIFS-SR-C-60WBDHIFS-SR-D-60WBDHIFS-SR-E-60W
64BDHIFS-SR-A-64BDHIFS-SR-B-64BDHIFS-SR-C-64BDHIFS-SR-D-64BDHIFS-SR-E-64
64WBDHIFS-SR-A-64WBDHIFS-SR-B-64WBDHIFS-SR-C-64WBDHIFS-SR-D-64WBDHIFS-SR-E-64W


公差

指定長(m)〜0.91〜44.1〜10
公差＋20mm＋50mm＋指定長の3%
※指定長の公差は上記の通りになります。


コンタクト配列表

・ こちらの商品は、右記のコンタクト配列表に基づいて結線しております。
使用される機器メーカーによりコンタクト配列の考え方が異なる場合が
ありますのでご注意ください。		 MILコネクタ付ケーブル バラ線フード無しタイプ(MIL Connector loose wires type without hood):関連画像
  n＝総芯数
 ソケット（メス）コネクタを結合面より見た図です。


■部材情報

単芯ケーブル

A・B・C・D・Eケーブル型番非公開
メーカー‐
取得規格UL1007
定格温度0℃～80℃
外径（mm）約1.43
曲げ半径mm（固定部）仕上外径×10倍
曲げ半径mm（可動部）‐

※A(黄)・B(青)・C(白)・D(黒)・E(赤)

コネクタ・端子

コネクタ型番HIF3BA-□D-2.54C(63)
型番HIF3BB-□D-2.54C(63)
メーカーヒロセ電機
使用温度-55℃〜＋85℃
許容電圧AV200V
許容電流3A
更に詳しく>>詳細情報はこちら
※□は芯数が入ります。

丸端子サイズ0.3-3 相当品
メーカー大同端子製造
内径（φ）3.2
外径（mm）5.2
更に詳しく>>詳細情報はこちら

圧着端子型番HIF3-2428SCFA
メーカーヒロセ電機
備考部分金めっき


Y端子サイズF0.3-3　相当品
Dsubコネクタ付ケーブル:関連画像メーカー大同端子製造
内径（A）3.2
外形（B）5.2
更に詳しく>>詳細情報はこちら


ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値芯数
202630344050・50W60・60W64・64W
仕上外径（mm）
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
許容電流（A）
4
4
4
4
4
4
4
4

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
  • 次へ
    • 型番
    BDHIFS-S-A-10-[0.2-10/0.1]
    BDHIFS-S-A-14-[0.2-10/0.1]
    BDHIFS-S-A-16-[0.2-10/0.1]
    BDHIFS-S-A-20-[0.2-10/0.1]
    BDHIFS-S-A-26-[0.2-10/0.1]
    BDHIFS-S-A-30-[0.2-10/0.1]
    BDHIFS-S-A-34-[0.2-10/0.1]
    BDHIFS-S-A-40-[0.2-10/0.1]
    BDHIFS-S-A-50-[0.2-10/0.1]
    BDHIFS-S-A-50W-[0.2-10/0.1]
    BDHIFS-S-A-60-[0.2-10/0.1]
    BDHIFS-S-A-60W-[0.2-10/0.1]
    BDHIFS-S-A-64-[0.2-10/0.1]
    BDHIFS-S-A-64W-[0.2-10/0.1]
    BDHIFS-S-B-10-[0.2-10/0.1]
    BDHIFS-S-B-14-[0.2-10/0.1]
    BDHIFS-S-B-16-[0.2-10/0.1]
    BDHIFS-S-B-20-[0.2-10/0.1]
    BDHIFS-S-B-26-[0.2-10/0.1]
    BDHIFS-S-B-30-[0.2-10/0.1]
    BDHIFS-S-B-34-[0.2-10/0.1]
    BDHIFS-S-B-40-[0.2-10/0.1]
    BDHIFS-S-B-50-[0.2-10/0.1]
    BDHIFS-S-B-50W-[0.2-10/0.1]
    BDHIFS-S-B-60-[0.2-10/0.1]
    BDHIFS-S-B-60W-[0.2-10/0.1]
    BDHIFS-S-B-64-[0.2-10/0.1]
    BDHIFS-S-B-64W-[0.2-10/0.1]
    BDHIFS-S-C-10-[0.2-10/0.1]
    BDHIFS-S-C-14-[0.2-10/0.1]
    BDHIFS-S-C-16-[0.2-10/0.1]
    BDHIFS-S-C-20-[0.2-10/0.1]
    BDHIFS-S-C-26-[0.2-10/0.1]
    BDHIFS-S-C-30-[0.2-10/0.1]
    BDHIFS-S-C-34-[0.2-10/0.1]
    BDHIFS-S-C-40-[0.2-10/0.1]
    BDHIFS-S-C-50-[0.2-10/0.1]
    BDHIFS-S-C-50W-[0.2-10/0.1]
    BDHIFS-S-C-60-[0.2-10/0.1]
    BDHIFS-S-C-60W-[0.2-10/0.1]
    BDHIFS-S-C-64-[0.2-10/0.1]
    BDHIFS-S-C-64W-[0.2-10/0.1]
    BDHIFS-S-D-10-[0.2-10/0.1]
    BDHIFS-S-D-14-[0.2-10/0.1]
    BDHIFS-S-D-16-[0.2-10/0.1]
    BDHIFS-S-D-20-[0.2-10/0.1]
    BDHIFS-S-D-26-[0.2-10/0.1]
    BDHIFS-S-D-30-[0.2-10/0.1]
    BDHIFS-S-D-34-[0.2-10/0.1]
    BDHIFS-S-D-40-[0.2-10/0.1]
    BDHIFS-S-D-50-[0.2-10/0.1]
    BDHIFS-S-D-50W-[0.2-10/0.1]
    BDHIFS-S-D-60-[0.2-10/0.1]
    BDHIFS-S-D-60W-[0.2-10/0.1]
    BDHIFS-S-D-64-[0.2-10/0.1]
    BDHIFS-S-D-64W-[0.2-10/0.1]
    BDHIFS-S-E-10-[0.2-10/0.1]
    BDHIFS-S-E-14-[0.2-10/0.1]
    BDHIFS-S-E-16-[0.2-10/0.1]
    BDHIFS-S-E-20-[0.2-10/0.1]

    芯数

    コネクタ2(CN2)

    ケーブルタイプ

    指定長

    (m)

    		RoHS?最小発注数量
    10
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    14
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    16
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    20
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    26
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    30
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    34
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    40
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    50
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    50W(極性ガイド数2つ)
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    60
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    60W(極性ガイド数2つ)
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    64
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    64W(極性ガイド数2つ)
    バラ線
    A: AWG24(黄色)
    0.2 ～ 10
    10
    1個
    10
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    14
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    16
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    20
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    26
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    30
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    34
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    40
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    50
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    50W(極性ガイド数2つ)
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    60
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    60W(極性ガイド数2つ)
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    64
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    64W(極性ガイド数2つ)
    バラ線
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    10
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    14
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    16
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    20
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    26
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    30
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    34
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    40
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    50
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    50W(極性ガイド数2つ)
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    60
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    60W(極性ガイド数2つ)
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    64
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    64W(極性ガイド数2つ)
    バラ線
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    10
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    14
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    16
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    20
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    26
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    30
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    34
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    40
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    50
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    50W(極性ガイド数2つ)
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    60
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    60W(極性ガイド数2つ)
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    64
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    64W(極性ガイド数2つ)
    バラ線
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    10
    バラ線
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    14
    バラ線
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    16
    バラ線
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    20
    バラ線
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
  • 1
  • 2
  • 3
  • 4
  • 5
  • 次へ

    • 詳細情報

    基本情報

    ヒロセ電機製MILコネクタとUL1007単芯電線を採用したシリーズ。バラ線で盤内配線らくらく。制御盤内でのPLCや各種I/O機器の配線に便利。
    【特長】
    ・コネクタ：ヒロセ電機製 MILコネクタ 圧着タイプ・フード付き（C-83503準拠）
    ・ケーブル：UL1007 AWG24 単芯電線 5色（黄・青・白・黒・赤）。AC用の黄とDC用の青、更に多目的に赤、白、黒の計5色をご用意
    ・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。
    ・片側マークチューブ付、Y端子付、丸端子付より選定可能。
    ・上下配列のピンアサインに対応したシリーズです。

    ご注意

    • 【仕様について】
      ・本商品のコンタクト配列は、弊社標準仕様（上下配列のピンアサイン）となります。「外形図・規格表」タブ内の「コンタクト配列表」にてご確認ください。
      ※横配列（キーエンス製PLC KV・KZシリーズ）に対応したシリーズはこちら
      ・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れにご注意ください。
      ・芯数「50W」、「60W」、「64W」は極性ガイド数が左右各1つ（計2つ）タイプです。その他は中央1つ（計1つ）タイプです。
       形状は商品ページ下部の「極性ガイド数」にてご確認ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

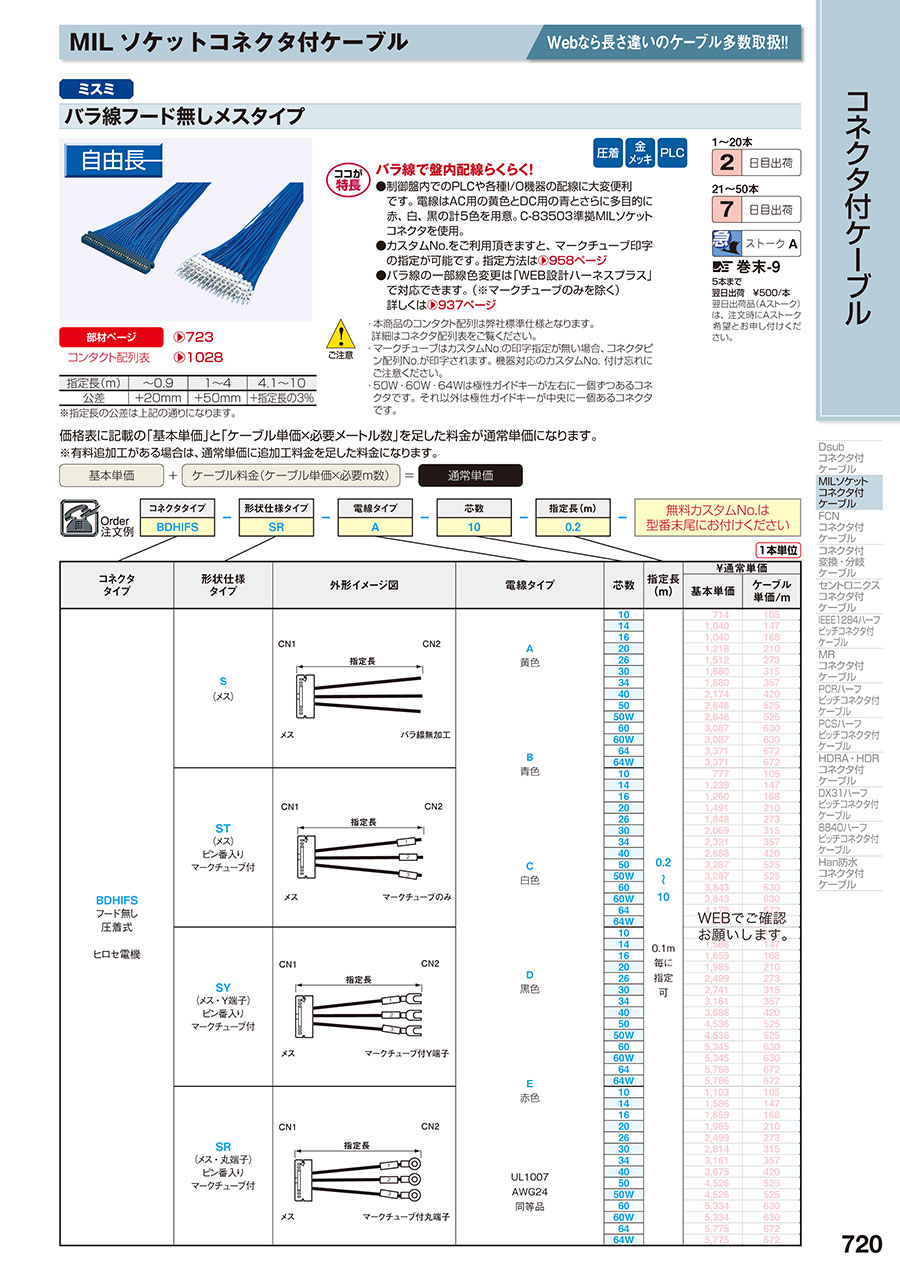

    EW-720

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MILコネクタ付ケーブル バラ線フード無しタイプのレビュー
    4.2平均満足度：4.25件のレビュー
    三菱ＰＬＣに使用
    4
    満足度：4.02018/12/25
    三菱ＰＬＣ　iQ-Fで使用。長さと色が指定できるので便利です。コネクタ毎に、ケーブル色を変えて使用しています。マークチュ...もっと読む
    2人が参考にしています。
    制御装置に使用しています
    5
    満足度：5.02023/01/16
    社内用で製作した制御装置に使用しています。シーケンサから端子台、センサといった使い方をしています。以前から使っており、長...もっと読む
    0人が参考にしています。
    制御盤に使用しています
    5
    満足度：5.02022/11/24
    設計から製作している制御盤の部品に使用しています。制御盤内のIUユニットの出力側に使用しています。使い勝手が良く、ピン番...もっと読む
    0人が参考にしています。
    機械組み立て
    4
    満足度：4.02019/03/29
    5年以上使っています。バラ線が少しからまりやすいですが、品質には問題ありません。マークもしっかりしてあり見やすいです。
    0人が参考にしています。
    CTSに利用
    3
    満足度：3.02018/10/19
    製品に利用しているバラ線で、カスタムNo.を登録するとマークチューブ印字の指定ができることから選定しました。チューブ間違...もっと読む
    0人が参考にしています。
    5件全て見る

    よくあるご質問（FAQ）

    Q圧着端子は金メッキですか。
    A
    接点のみの部分金メッキです。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    MILコネクタ付ケーブル バラ線フード無しタイプ
    MILコネクタ付ケーブル バラ線フード付タイプ (ヒロセ電機製コネクタ使用)
    MILコネクタ付ケーブル 汎用フードタイプ (ヒロセ電機製コネクタ使用)
    MILコネクタ付ケーブル バラ線フード無 ピン配列 横配線タイプ (ヒロセ電機コネクタ使用)
    MILコネクタ付ケーブル 圧接アングルタイプ
    MILコネクタ付ケーブル フラットケーブルタイプ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日2日目5日目4日目〜2日目4日目2日目
    コネクタ種類MILMILMILMILMILMIL
    コネクタ1(CN1)メスメスメスメスメス-
    加工方法圧着圧着圧着圧着圧接圧接
    ケーブル形状バラ線バラ線丸型バラ線丸型フラット
    フードなしプラスチックプラスチックなしなしなし

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    MILコネクタ付きケーブルカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    エレクトロニクス部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
