Dsubコネクタ EMI対策 半田ピン側 Dsubシリーズ
- 通常単価(税別)
- 411円～1,431円
- 税込単価
- 452円～1,574円
通常出荷日：在庫品1日目当日出荷可能
小型・高信頼角型Dsubコネクタ多様接続に対応【特長】小型・高信頼角型コネクタ 【用途】・コンピュータ...
詳細を確認- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| DE-9PF-N |
| 型式 | 芯数 | タイプ |
| DE-9PF-N | 9 | オス(ピン) |
| DA-15PF-N | 15 | |
| DB-25PF-N | 25 | |
| DC-37PF-N | 37 | |
| DD-50PF-N | 50 | |
| DE-9SF-N | 9 | メス(ソケット) |
| DA-15SF-N | 15 | |
| DB-25SF-N | 25 | |
| DC-37SF-N | 37 | |
| DD-50SF-N | 50 |
概要仕様

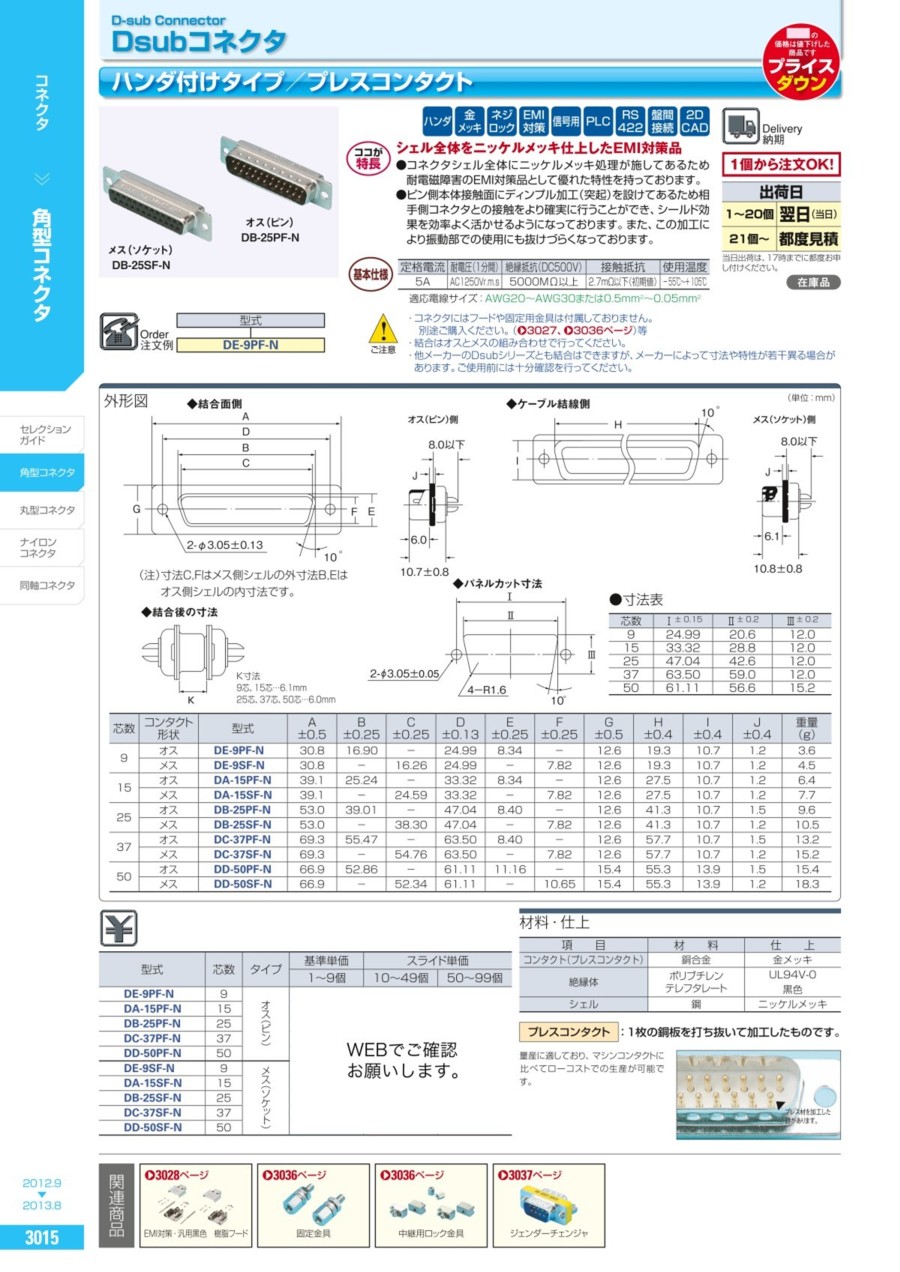

外形図
（単位：ｍｍ）| ◆結合面側 | ◆ケーブル結線側 | ||
 | オス（ピン）側 |  | メス（ソケット）側 |
（注）寸法C,Fはメス側シェルの外寸法B,Eはオス側シェルの内寸法です。
| ◆結合後の寸法 | ◆パネルカット寸法 | ||||||||||||||||||||||||||
 | K寸法 9芯、15芯…6.1mm 25芯、37芯、50芯…6.0mm |  | ●寸法表
|
| 芯数 | コンタクト 形状 | 型式 | A ±0.5 | B ±0.25 | C ±0.25 | D ±0.13 | E ±0.25 | F ±0.25 | G ±0.5 | H ±0.4 | I ±0.4 | J ±0.4 | 重量 （g） |
| 9 | オス | DE-9PF-N | 30.8 | 16.90 | - | 24.99 | 8.34 | - | 12.6 | 19.3 | 10.7 | 1.2 | 3.6 |
| メス | DE-9SF-N | 30.8 | - | 16.26 | 24.99 | - | 7.82 | 12.6 | 19.3 | 10.7 | 1.2 | 4.5 | |
| 15 | オス | DA-15PF-N | 39.1 | 25.24 | - | 33.32 | 8.34 | - | 12.6 | 27.5 | 10.7 | 1.2 | 6.4 |
| メス | DA-15SF-N | 39.1 | - | 24.59 | 33.32 | - | 7.82 | 12.6 | 27.5 | 10.7 | 1.2 | 7.7 | |
| 25 | オス | DB-25PF-N | 53.0 | 39.01 | - | 47.04 | 8.40 | - | 12.6 | 41.3 | 10.7 | 1.5 | 9.6 |
| メス | DB-25SF-N | 53.0 | - | 38.30 | 47.04 | - | 7.82 | 12.6 | 41.3 | 10.7 | 1.2 | 10.5 | |
| 37 | オス | DC-37PF-N | 69.3 | 55.47 | - | 63.50 | 8.40 | - | 12.6 | 57.7 | 10.7 | 1.5 | 13.2 |
| メス | DC-37SF-N | 69.3 | - | 54.76 | 63.50 | - | 7.82 | 12.6 | 57.7 | 10.7 | 1.2 | 15.2 | |
| 50 | オス | DD-50PF-N | 66.9 | 52.86 | - | 61.11 | 11.16 | - | 15.4 | 55.3 | 13.9 | 1.5 | 15.4 |
| メス | DD-50SF-N | 66.9 | - | 52.34 | 61.11 | - | 10.65 | 15.4 | 55.3 | 13.9 | 1.2 | 18.3 |
プレスコンタクト：1枚の銅板を打ち抜いて加工したものです。
| 量産に適しており、マシンコンタクトに比べて ローコストでの生産が可能です。 |  |
材料・仕上
| 項 目 | 材 料 | 仕 上 |
| コンタクト(プレスコンタクト) | 銅合金 | 金メッキ |
| 絶縁体 | ポリブチレン テレフタレート | UL94V-0 黒色 |
| シェル | 鋼 | ニッケルメッキ |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
411円 ( 452円 ) | 在庫品1日目当日出荷可能 |
457円 ( 503円 ) | 在庫品1日目当日出荷可能 |
582円 ( 640円 ) | 在庫品1日目当日出荷可能 |
608円 ( 669円 ) | 在庫品1日目当日出荷可能 |
1,431円 ( 1,574円 ) | 在庫品1日目当日出荷可能 |
1,031円 ( 1,134円 ) | 在庫品1日目当日出荷可能 |
963円 ( 1,059円 ) | 在庫品1日目当日出荷可能 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
455円 ( 501円 ) | 在庫品1日目当日出荷可能 |
424円 ( 466円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型・高信頼角型Dsubコネクタ
多様接続に対応
【特長】
小型・高信頼角型コネクタ
【用途】
・コンピュータ,OA・通信・産業・工作・ＦA機器
EMI対策
ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
【ココが特長】
●この製品は日本航空電子(JAE)の商品です。メーカー型式でも、お求めいただけます。(こちら)
●この製品は日本航空電子(JAE)の商品です。メーカー型式でも、お求めいただけます。(こちら)
●コネクタシェル全体にニッケルメッキ処理が施してあるため耐電磁障害のEMI対策品として優れた特性を持っております。
●ピン側本体接触面にディンプル加工（突起）を設けてあるため相手側コネクタとの接触をより確実に行うことができます。
●ディンプル加工での確実な接触により、シールド効果を効率よく活かせるようになっております。また、振動部での使用にも抜けづらくなっております。
【基本仕様】
●ピン側本体接触面にディンプル加工（突起）を設けてあるため相手側コネクタとの接触をより確実に行うことができます。
●ディンプル加工での確実な接触により、シールド効果を効率よく活かせるようになっております。また、振動部での使用にも抜けづらくなっております。
【基本仕様】
共通仕様
適用電線サイズ
| コネクタタイプ | 適用電線サイズ | ||
|---|---|---|---|
| AWGサイズ | 導体断面積（mm2） | ||
| ハンダ結線タイプ | 20より細いもの | 0.53未満 | |
| 圧接結線タイプ | 1.27mmピッチ 28フラットケーブル | − | |
| 高密度ハンダ結線タイプ | 24〜28 | 0.2〜0.08 | |
| 端子台内蔵タイプ | 14〜26 | 2.0〜1.5 | |
| 高電流タイプ | 10A用 | 16〜12 | 0.3〜1.25 |
| 20A用 | 12〜18 | 0.75〜3.5 | |
【ご注意】
・フードを取り付ける場合は、ケーブル引出し口の径によって左表の電線が用できない場合があります。ケーブル仕上外径等にも十分注意してご使用ください。
パネル寸法
ハンダ結線・圧着結線タイプ
●寸法表
| 芯数 | A±0.15 | B±0.2 | C±0.2 | ||
|---|---|---|---|---|---|
| 高電流型 | 高密度型 | その他 | |||
| － | 15 | 9 | 24.99 | 20.6 | 12.0 |
| 3 | 26 | 15 | 33.32 | 28.8 | 12.0 |
| 5 | 44 | 25 | 47.04 | 42.6 | 12.0 |
| 8 | 62 | 37 | 63.50 | 59.0 | 12.0 |
| － | 78 | 50 | 61.11 | 56.6 | 15.2 |
パネルの前面からの取付け穴と後面からの取付け穴は共通です。
圧接結線タイプ
a.コネクタをパネルの前面から取付ける場合の寸法
●寸法表
| 芯数 | A1 | B1 |
|---|---|---|
| 9 | 24.99 | 22.00 |
| 15 | 33.32 | 30.30 |
| 25 | 47.04 | 44.00 |
| 37 | 63.05 | 60.50 |
b.コネクタをパネルの後面より取付ける場合の寸法
●寸法表
| 芯数 | A2 | B2 |
|---|---|---|
| 9 | 24.99 | 20.20 |
| 15 | 33.32 | 28.60 |
| 25 | 47.04 | 42.50 |
| 37 | 63.05 | 59.20 |
コンタクト配列図
| シェルサイズグループ | E | A | B | C | D |
|---|---|---|---|---|---|
| 標準型 |  |  |  |  |  |
| 高密度型 |  |  |  |  |  |
カタログ
