Dsubコネクタ付ケーブル バラ線フード無・高密度選択可能タイプ (日本航空電子製コネクタ使用)

Dsubコネクタ付ケーブル バラ線フード無・高密度選択可能タイプ (日本航空電子製コネクタ使用)
規格・仕様：
  • 盤内配線
  • PLC
  • ハンダ
  • 金メッキ

ご注意

  • 【仕様について】芯数H15は高密度タイプのコネクタを使用しており、こちらのみミスミ製コネクタを使用しております。
  • 【カスタム】カスタムナンバーをご利用頂きますと、マークチューブ印字の指定が可能。指定方法はこちら
    ・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。

選定サポート情報

未確定：候補が600型番あります。
数量：

商品仕様

部材情報はこちら



規格表

コネクタタイプ−形状仕様タイプ−電線タイプ−芯数−指定長（m）−無料カスタムNo.は
型番末尾にお付けください
BDDJ−P−A−9−0.2


L（m）～0.91～44.1～10
公差+20mm+50mm+全長の3%
※指定長の公差は上記の通りになります。

コネクタタイプ形状仕様タイプ外形イメージ図電線タイプ芯数指定長（m）
BDDN
ロックナット無し

日本航空電子工業
　　





BDDJ
M2.6六角
ロックナット付

日本航空電子工業






BDDU
#4-40六角
ロックナット付

日本航空電子工業		P
(オス）		バラ線フード無しメスタイプ:関連画像A

黄色





B

青色





C

白色





D

黒色





E

赤色

UL1007

AWG24

同等品		90.2～10
0.1m
毎に
指定可
15
H15
25
37
S
（メス）		バラ線フード無しメスタイプ:関連画像9
15
H15
25
37
PT
（オス）
ピン番入り
マークチューブ付		バラ線フード無しメスタイプ:関連画像9
15
H15
25
37
ST
（メス）
ピン番入り
マークチューブ付		バラ線フード無しメスタイプ:関連画像 9
15
H15
25
37
PY
（オス・Y端子）
ピン番入り
マークチューブ付		バラ線フード無しメスタイプ:関連画像9
15
H15
25
37
SY
（メス・Y端子）
ピン番入り
マークチューブ付		バラ線フード無しメスタイプ:関連画像9
15
H15
25
37
PR
（オス・丸端子）
ピン番入り
マークチューブ付		バラ線フード無しメスタイプ:関連画像9
15
H15
25
37
SR
（メス・丸端子）
ピン番入り
マークチューブ付		バラ線フード無しメスタイプ:関連画像9
15
H15
25
37


■部材情報　　　　

単芯ケーブル

BA・BBケーブル型番非公開
メーカー‐
取得規格UL1007
定格温度0℃～80℃
外径（mm）約1.43
曲げ半径mm（固定部）仕上外径×10倍
曲げ半径mm（可動部）‐


コネクタ・フード・端子

コネクタ（9,15,H15,25,37芯）型番（オス）D＊-□PF-N
型番（メス）D＊-□SF-N
メーカー日本航空電子(JAE)
使用温度-55℃～+105℃
許容電圧（V）AC1250V r.m.s
許容電流（A）5A
更に詳しく>>詳細情報はこちら
※型番＊はシェルサイズ、□は芯数が入ります。
ロックナットM2.6六角ロックナット付D20418-J3F
#4-40六角ロックナット付D20418-2F
メーカー日本航空電子工業(JAE）
更に詳しく>>詳細情報はこちら

丸端子サイズ0.3-3
メーカー大同端子製造
内径（φ）3.2
外形（mm）5.2
更に詳しく>>詳細情報はこちら

Y端子サイズF0.08-3 相当品
メーカー大同端子製造
内径（φ）3.2
外形（mm）5.2
更に詳しく>>詳細情報はこちら


アース線・アース端子

アース線サイズ相当品
Dsubコネクタ付ケーブル:関連画像取得規格UL1007
曲げ半径mm（固定部）仕上外径×8倍
曲げ半径mm（可動部）‐
更に詳しく>>詳細情報はこちら（類似仕様）
アース端子サイズRBA1.25-3.5RE 相当品
Dsubコネクタ付ケーブル:関連画像メーカー大同端子製造
内径（A）3.7mm
外形（B）6.6mm
更に詳しく>>詳細情報はこちら


ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値芯数
915H152537
仕上外径（mm）
1.5
1.5
1.5
1.5
1.5
許容電流（A）
4
4
4
4
4

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    10
  • 次へ
    • 型番
    BDDJ-P-A-9-[0.2-10/0.1]
    BDDJ-P-A-15-[0.2-10/0.1]
    BDDJ-P-A-25-[0.2-10/0.1]
    BDDJ-P-A-37-[0.2-10/0.1]
    BDDJ-P-A-H15-[0.2-10/0.1]
    BDDJ-P-B-9-[0.2-10/0.1]
    BDDJ-P-B-15-[0.2-10/0.1]
    BDDJ-P-B-25-[0.2-10/0.1]
    BDDJ-P-B-37-[0.2-10/0.1]
    BDDJ-P-B-H15-[0.2-10/0.1]
    BDDJ-P-C-9-[0.2-10/0.1]
    BDDJ-P-C-15-[0.2-10/0.1]
    BDDJ-P-C-25-[0.2-10/0.1]
    BDDJ-P-C-37-[0.2-10/0.1]
    BDDJ-P-C-H15-[0.2-10/0.1]
    BDDJ-P-D-9-[0.2-10/0.1]
    BDDJ-P-D-15-[0.2-10/0.1]
    BDDJ-P-D-25-[0.2-10/0.1]
    BDDJ-P-D-37-[0.2-10/0.1]
    BDDJ-P-D-H15-[0.2-10/0.1]
    BDDJ-P-E-9-[0.2-10/0.1]
    BDDJ-P-E-15-[0.2-10/0.1]
    BDDJ-P-E-25-[0.2-10/0.1]
    BDDJ-P-E-37-[0.2-10/0.1]
    BDDJ-P-E-H15-[0.2-10/0.1]
    BDDJ-PR-A-9-[0.2-10/0.1]
    BDDJ-PR-A-15-[0.2-10/0.1]
    BDDJ-PR-A-25-[0.2-10/0.1]
    BDDJ-PR-A-37-[0.2-10/0.1]
    BDDJ-PR-A-H15-[0.2-10/0.1]
    BDDJ-PR-B-9-[0.2-10/0.1]
    BDDJ-PR-B-15-[0.2-10/0.1]
    BDDJ-PR-B-25-[0.2-10/0.1]
    BDDJ-PR-B-37-[0.2-10/0.1]
    BDDJ-PR-B-H15-[0.2-10/0.1]
    BDDJ-PR-C-9-[0.2-10/0.1]
    BDDJ-PR-C-15-[0.2-10/0.1]
    BDDJ-PR-C-25-[0.2-10/0.1]
    BDDJ-PR-C-37-[0.2-10/0.1]
    BDDJ-PR-C-H15-[0.2-10/0.1]
    BDDJ-PR-D-9-[0.2-10/0.1]
    BDDJ-PR-D-15-[0.2-10/0.1]
    BDDJ-PR-D-25-[0.2-10/0.1]
    BDDJ-PR-D-37-[0.2-10/0.1]
    BDDJ-PR-D-H15-[0.2-10/0.1]
    BDDJ-PR-E-9-[0.2-10/0.1]
    BDDJ-PR-E-15-[0.2-10/0.1]
    BDDJ-PR-E-25-[0.2-10/0.1]
    BDDJ-PR-E-37-[0.2-10/0.1]
    BDDJ-PR-E-H15-[0.2-10/0.1]
    BDDJ-PT-A-9-[0.2-10/0.1]
    BDDJ-PT-A-15-[0.2-10/0.1]
    BDDJ-PT-A-25-[0.2-10/0.1]
    BDDJ-PT-A-37-[0.2-10/0.1]
    BDDJ-PT-A-H15-[0.2-10/0.1]
    BDDJ-PT-B-9-[0.2-10/0.1]
    BDDJ-PT-B-15-[0.2-10/0.1]
    BDDJ-PT-B-25-[0.2-10/0.1]
    BDDJ-PT-B-37-[0.2-10/0.1]
    BDDJ-PT-B-H15-[0.2-10/0.1]

    芯数

    コネクタ1(CN1)

    コネクタ2(CN2)

    フードネジ

    ケーブルタイプ

    指定長

    (m)

    		RoHS?最小発注数量
    9
    オス
    切落とし
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    15
    オス
    切落とし
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    25
    オス
    切落とし
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    37
    オス
    切落とし
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    切落とし
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    9
    オス
    切落とし
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    15
    オス
    切落とし
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    25
    オス
    切落とし
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    37
    オス
    切落とし
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    切落とし
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    9
    オス
    切落とし
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    15
    オス
    切落とし
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    25
    オス
    切落とし
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    37
    オス
    切落とし
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    切落とし
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    9
    オス
    切落とし
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    15
    オス
    切落とし
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    25
    オス
    切落とし
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    37
    オス
    切落とし
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    切落とし
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    9
    オス
    切落とし
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    15
    オス
    切落とし
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    25
    オス
    切落とし
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    37
    オス
    切落とし
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    切落とし
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    9
    オス
    丸端子
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    15
    オス
    丸端子
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    25
    オス
    丸端子
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    37
    オス
    丸端子
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    丸端子
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    9
    オス
    丸端子
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    15
    オス
    丸端子
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    25
    オス
    丸端子
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    37
    オス
    丸端子
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    丸端子
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    9
    オス
    丸端子
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    15
    オス
    丸端子
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    25
    オス
    丸端子
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    37
    オス
    丸端子
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    丸端子
    M2.6六角ロックナット
    C: AWG24(白)
    0.2 ～ 10
    10
    1個
    9
    オス
    丸端子
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    15
    オス
    丸端子
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    25
    オス
    丸端子
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    37
    オス
    丸端子
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    丸端子
    M2.6六角ロックナット
    D: AWG24(黒)
    0.2 ～ 10
    10
    1個
    9
    オス
    丸端子
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    15
    オス
    丸端子
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    25
    オス
    丸端子
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    37
    オス
    丸端子
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    丸端子
    M2.6六角ロックナット
    E: AWG24(赤)
    0.2 ～ 10
    10
    1個
    9
    オス
    バラ線
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    15
    オス
    バラ線
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    25
    オス
    バラ線
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    37
    オス
    バラ線
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    バラ線
    M2.6六角ロックナット
    A: AWG24(黄)
    0.2 ～ 10
    10
    1個
    9
    オス
    バラ線
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    15
    オス
    バラ線
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    25
    オス
    バラ線
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    37
    オス
    バラ線
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    H15(高密度)
    オス
    バラ線
    M2.6六角ロックナット
    B: AWG24(青)
    0.2 ～ 10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    2日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
    -
    ( - )
    7日目
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    10
  • 次へ

    • 詳細情報

    基本情報

    日本航空電子（JAE）製Dsub圧接コネクタとUL1007単芯電線を採用したシリーズ。高密度タイプのコネクタ（芯数H15＝ミスミ製）の選択も可能。
    【特長】
    ・コネクタ：日本航空電子（JAE）製。高密度（芯数H15）のみミスミ製
    ・ケーブル：UL1007 AWG24 単芯電線 5色（黄・青・白・黒・赤）。AC用の黄とDC用の青、更に多目的に赤、白、黒の計5色をご用意
    ・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。
    ・片側マークチューブ付、Y端子付、丸端子付より選定可能
    ・ロックナット無、M2.6六角ロックナット付、#4-40六角ロックナット付の3タイプより選定可

    ご注意

    • 【仕様について】芯数H15は高密度タイプのコネクタを使用しており、こちらのみミスミ製コネクタを使用しております。
    • 【カスタム】カスタムナンバーをご利用頂きますと、マークチューブ印字の指定が可能。指定方法はこちら
      ・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。

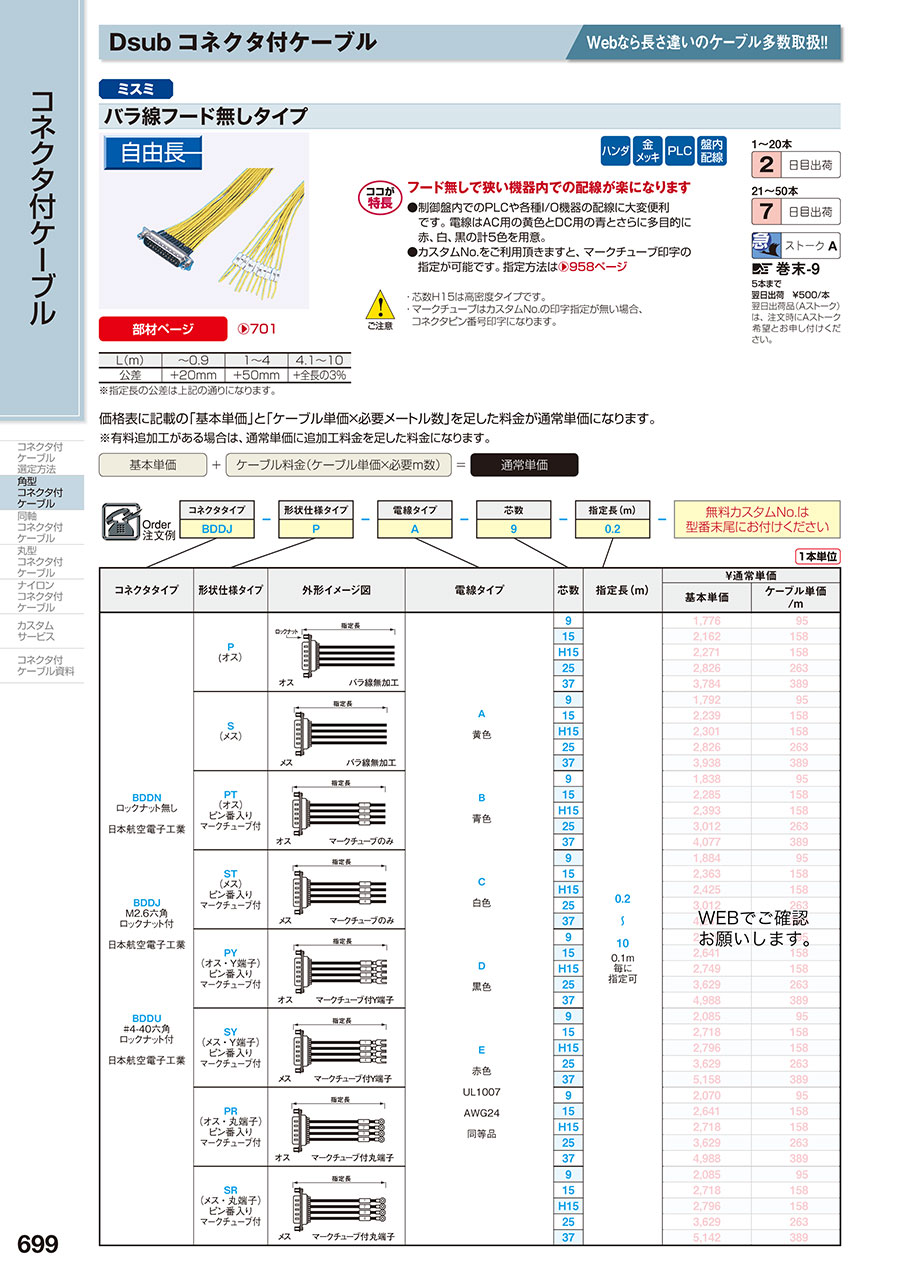

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-699

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Dsubコネクタ付ケーブル バラ線フード無・高密度選択可能タイプ (日本航空電子製コネクタ使用)のレビュー
    4.6平均満足度：4.63件のレビュー
    PLCの接続に
    5
    満足度：5.02019/09/04
    バラ線のタイプが中々ないので、いつもミスミを利用しています。何度もリピートしている商品で問題なく使用しています。狭い場所...もっと読む
    0人が参考にしています。
    ケーブルASSY
    4
    満足度：4.02019/08/08
    すでに完成されているケーブルASSY品を使用するのですが チャットで相談したら　納期前にそろえてくれたのでそのあとの作業...もっと読む
    0人が参考にしています。
    制御盤内配線
    5
    満足度：5.02019/04/05
    以前は社内でコネクタにはんだ付けを行っていましたが 本製品を購入する事で作業工数の短縮が出来ました。
    0人が参考にしています。
    3件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    Dsubコネクタ付ケーブル バラ線フード無・高密度選択可能タイプ (日本航空電子製コネクタ使用)
    Dsubコネクタ付ケーブル フラットケーブルタイプ (日本航空電子製コネクタ使用)
    Dsubコネクタ付ケーブル バラ線・薄型フードタイプ (オムロン製コネクタ使用)
    Dsubコネクタ付ケーブル EMI対策・高密度 (3列）選択可能タイプ
    Dsubコネクタ付ケーブル バラ線フード付き
    Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日2日目〜2日目2日目2日目〜7日目2日目〜
    コネクタ種類DsubDsubDsubDsubDsubDsub
    加工方法半田圧接半田半田半田半田
    ケーブル形状バラ線フラットバラ線丸型バラ線丸型
    フードなしなしEMI対策プラスチックEMI対策プラスチック汎用樹脂EMI対策プラスチック
    コネクタ形状ストレートストレートストレートストレートストレートストレート

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    Dsubコネクタ付きケーブルカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    エレクトロニクス部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
