Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ

4.7

平均満足度4.7

この商品のレビューをみる（7件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル (ミスミオリジナルコネクタ使用）

4.6

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

Dsubコネクタ付ケーブル EMI対策・高密度 (3列）選択可能タイプ

4.7

通常出荷日：2 日目～

オムロン製の薄型フードを使用したハーネスで、フードが薄いため機器と干渉しにくく...

詳細情報を確認する

コネクタ種類
Dsub
加工方法
半田
ケーブル形状
丸型
フード
EMI対策プラスチック
コネクタ形状
ストレート
コネクタメーカー
オムロン
ツイストペア
あり

ご注意

【仕様について】
製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。
【部材変更案内】 本シリーズのKS・JSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
RS232C通信でご利用の際は15m以内でご利用ください。
細径ケーブルは30V対応です。
マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。
機器対応のカスタムNo．の付け忘れにご注意ください。
追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
コネクタ側のアース線長さ指定は対応しておりません。

選定サポート情報

未確定：候補が526型番あります。

商品仕様
型番リスト
詳細情報

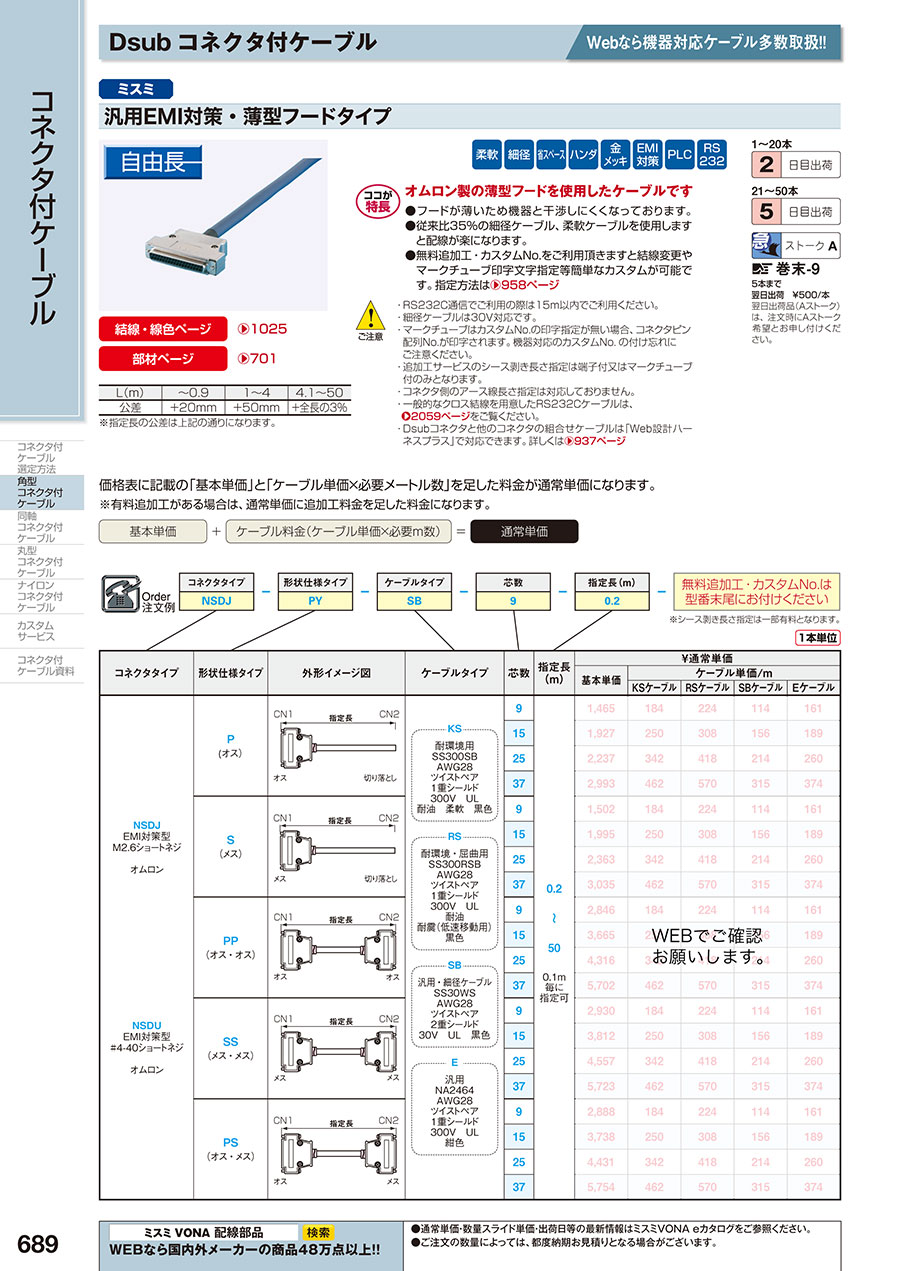

カタログ

商品仕様

結線・線色情報はこちら

部材情報はこちら

結線は全線ストレート結線です。

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型式末尾にお付けください
NSDU	−	SS	−	SB	−	25	−	2.1
※追加工・カスタムNo.は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

規格表-1

コネクタタイプ	形状仕様外形イメージ図	芯数	ケーブルタイプ別型式						指定長（m）
コネクタタイプ	形状仕様外形イメージ図	芯数	KSケーブル耐油・柔軟 AWG28(黒) 300V 1重シールド	RSケーブル耐油・耐震 AWG28(黒) 300V 1重シールド	SBケーブル汎用・細型 AWG28(黒) 30V 2重シールド	Eケーブル汎用 AWG28(紺) 300V 1重シールド	JSケーブル耐油・柔軟 AWG24(黒) 300V 1重シールド	MSケーブル耐油・耐震 AWG24(黒) 300V 1重シールド	指定長（m）
NSDJ EMI対策型 M2.6ショートネジオムロン NSDU EMI対策型 #4-40ショートネジオムロン	P (オス）	9	〇	〇	〇	〇	〇	〇	0.2 ～　 50 0.1m 毎に指定可
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	S （メス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	PP （オス・オス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	SS （メス・メス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	PS （オス・メス）	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇

1本単位

規格表-2

コネクタタイプ	形状仕様外形イメージ図	芯数	ケーブルタイプ別型式						指定長（m）
コネクタタイプ	形状仕様外形イメージ図	芯数	KSケーブル耐油・柔軟 AWG28(黒) 300V 1重シールド	RSケーブル耐油・耐震 AWG28(黒) 300V 1重シールド	SBケーブル汎用・細型 AWG28(黒) 30V 2重シールド	Eケーブル汎用 AWG28(紺) 300V 1重シールド	JSケーブル耐油・柔軟 AWG24(黒) 300V 1重シールド	MSケーブル耐油・耐震 AWG24(黒) 300V 1重シールド	指定長（m）
NSDJ EMI対策型 M2.6ショートネジオムロン NSDU EMI対策型 #4-40ショートネジオムロン	PY （オス・Y端子）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇	0.2 ～　 50 0.1m 毎に指定可
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	SY （メス・Y端子）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	PT （オス・バラ線）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	ST （メス・バラ線）ピン番入りマークチューブ付	9	〇	〇	〇	〇	〇	〇
		15	〇	〇	〇	〇	〇	〇
		25	〇	〇	〇	〇	〇	〇
		37	〇	〇	〇	〇	〇	〇
	PD9P （25芯オス・9芯オス）	25	〇	〇	〇	〇	〇	〇
	PD9S （25芯オス・9芯メス）	25	〇	〇	〇	〇	〇	〇

1本単位

規格表-3

コネクタタイプ	形状仕様外形イメージ図	芯数	ケーブルタイプ別型式		指定長（m）
コネクタタイプ	形状仕様外形イメージ図	芯数	Fケーブル AWG28 1重シールド 300V UL クリーム色	Gケーブル NETSTAR-C5EPC 24AWG×4P シールドなし薄青色	指定長（m）
NSDJ EMI対策型 M2.6ショートネジオムロン NSDU EMI対策型 #4-40ショートネジオムロン	PMD6 (Dsubオス・ miniDINモールド6芯オス）	25	〇	−	0.2 ～　 15 0.1m 毎に指定可
	PMD8 （Dsubオス・ miniDINモールド8芯オス）	9	〇	−
	PMD8 （Dsubオス・ miniDINモールド8芯オス）	25	〇	−
	SMD6 （Dsubメス・ miniDINモールド6芯オス）	9	〇	−
	SMD8 （Dsubメス・ miniDINモールド8芯オス）	9	〇	−
	SMD8 （Dsubメス・ miniDINモールド8芯オス）	25	〇	−
	SRJ （Dsub9芯メス・RJ11モジュラ）	9	−	〇

L(m)	〜0.9	1〜4	4.1〜50
公差	＋20mm	＋50mm	+全長の3%

※指定長の公差は上記の通りになります。

■部材情報

多芯ケーブル

各種ケーブルのメーカーはすべてミスミです。

SBケーブル	型番	SS30WS
	定格(V)	30V
	取得規格	AWM20276
	使用温度	0~80℃
	難燃性	VW-1SC
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Eケーブル	型番	NA2464
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

RSケーブル	型番	SS300RSB-28
	定格(V)	300V
	取得規格	AWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	仕上外径×6倍
	更に詳しく	>>詳細情報はこちら

KSケーブル	型番	SS300SB-28
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

MSケーブル	型番	SS300RSB-24
	定格(V)	300V
	取得規格	AWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	仕上外径×6倍
	更に詳しく	>>詳細情報はこちら

JSケーブル	型番	SS300SB-24
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×6倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Fケーブル	型番	TWMD2
	定格(V)	300V
	取得規格	ULAWM2464
	使用温度	-20～70℃
	難燃性	VW-1
	曲げ半径mm（固定部）	25mm 以上
	曲げ半径mm（可動部）	−
	更に詳しく	>>詳細情報はこちら

Gケーブル	型番	NETSTAR-C5E PC
	定格(V)	−
	取得規格	−
	使用温度	-20～60℃
	難燃性	−
	曲げ半径mm（固定部）	25mm 以上
	曲げ半径mm（可動部）	−
	商品詳細ページはございません

コネクタ・フード

コネクタ	型番（オス）	形XM3A-□21
	型番（メス）	形XM3D-□21
	メーカー	オムロン
	使用温度	-55℃〜＋105℃*
	許容電圧(V)	AC300V
	許容電流(A)	5A
	更に詳しく	>>詳細情報はこちら
※□は芯数が入ります。 *結露・氷結のないこと。

フード	型番（M2.6ショートねじ）	形XM2S-□11
	型番（＃4-40ショートねじ）	形XM2S-□13
	メーカー	オムロン
	使用温度	-20℃ ~ +85℃*
	更に詳しく	>>詳細情報はこちら
※□は芯数が入ります。 *結露・氷結のないこと。

Y端子	サイズ	F0.08-3　相当品
	メーカー	大同端子製造
	内径（A）	3.2
	外形（B）	5.2
	更に詳しく	>>詳細情報はこちら

アース線・アース端子

アース線	サイズ	UL1007-16-GN 相当品
	取得規格	UL1007
	曲げ半径	仕上外径×8倍
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	難燃性	VW-1
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値				芯数
ケーブル仕上外径・許容電流値				9	15	25	37
ケーブルタイプ
	SB	SS30WS	仕上外径(mm)	5.0	5.5	6.5	7.6
	SB	SS30WS	許容電流A(30℃)	2.0	1.6	1.4	1.2
	E	NA2464	仕上外径(mm)	7.4	8.2	9.8	11.6
	E	NA2464	許容電流A(30℃)	2.4	2.0	1.7	1.5
	RS	SS300RSB-28	仕上外径(mm)	6.5	7.8	8.8	10.5
	RS	SS300RSB-28	許容電流A(30℃)	2.2	1.9	1.6	1.4
	KS	SS300SB-28	仕上外径(mm)	6.5	7.4	8.8	10.5
	KS	SS300SB-28	許容電流A(30℃)	2.3	1.9	1.7	1.4
	MS	SS300RSB-24	仕上外径(mm)	7.4	9.1	10.2	12.2
	MS	SS300RSB-24	許容電流A(30℃)	3.8	3.3	2.7	2.4
	JS	SS300SB-24	仕上外径(mm)	7.4	8.5	10.2	12.2
	JS	SS300SB-24	許容電流A(30℃)	3.7	3.2	2.7	2.4
	F	TWMD2	仕上外径(mm)	5.0	−	5.0	−
	F	TWMD2	許容電流A(30℃)	1.0	−	1.0	−

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数

...

型番

NSDJ-P-D-9-[0.2-50/0.1]

NSDJ-P-D-15-[0.2-50/0.1]

NSDJ-P-D-25-[0.2-50/0.1]

注文停止中

NSDJ-P-D-37-[0.2-50/0.1]

NSDJ-P-E-9-[0.2-50/0.1]

NSDJ-P-E-15-[0.2-50/0.1]

NSDJ-P-E-25-[0.2-50/0.1]

注文停止中

NSDJ-P-E-37-[0.2-50/0.1]

NSDJ-P-JS-9-[0.2-50/0.1]

NSDJ-P-JS-15-[0.2-50/0.1]

NSDJ-P-JS-25-[0.2-50/0.1]

注文停止中

NSDJ-P-JS-37-[0.2-50/0.1]

NSDJ-P-KS-9-[0.2-50/0.1]

NSDJ-P-KS-15-[0.2-50/0.1]

NSDJ-P-KS-25-[0.2-50/0.1]

注文停止中

NSDJ-P-KS-37-[0.2-50/0.1]

NSDJ-P-MS-9-[0.2-50/0.1]

NSDJ-P-MS-15-[0.2-50/0.1]

注文停止中

NSDJ-P-MS-25-[0.2-50/0.1]

注文停止中

NSDJ-P-MS-37-[0.2-50/0.1]

NSDJ-P-RS-9-[0.2-50/0.1]

NSDJ-P-RS-15-[0.2-50/0.1]

NSDJ-P-RS-25-[0.2-50/0.1]

注文停止中

NSDJ-P-RS-37-[0.2-50/0.1]

NSDJ-P-SB-9-[0.2-50/0.1]

NSDJ-P-SB-15-[0.2-50/0.1]

NSDJ-P-SB-25-[0.2-50/0.1]

NSDJ-P-SB-37-[0.2-50/0.1]

NSDJ-PD9P-E-25-[0.2-50/0.1]

NSDJ-PD9P-SB-25-[0.2-50/0.1]

NSDJ-PD9S-E-25-[0.2-50/0.1]

NSDJ-PD9S-SB-25-[0.2-50/0.1]

NSDJ-PMD6-F-25-[0.2-15/0.1]

NSDJ-PMD8-F-9-[0.2-15/0.1]

NSDJ-PMD8-F-25-[0.2-15/0.1]

NSDJ-PP-D-9-[0.2-50/0.1]

NSDJ-PP-D-15-[0.2-50/0.1]

NSDJ-PP-D-25-[0.2-50/0.1]

NSDJ-PP-D-37-[0.2-50/0.1]

NSDJ-PP-E-9-[0.2-50/0.1]

NSDJ-PP-E-15-[0.2-50/0.1]

NSDJ-PP-E-25-[0.2-50/0.1]

NSDJ-PP-E-37-[0.2-50/0.1]

NSDJ-PP-JS-9-[0.2-50/0.1]

NSDJ-PP-JS-15-[0.2-50/0.1]

NSDJ-PP-JS-25-[0.2-50/0.1]

NSDJ-PP-JS-37-[0.2-50/0.1]

NSDJ-PP-KS-9-[0.2-50/0.1]

NSDJ-PP-KS-15-[0.2-50/0.1]

NSDJ-PP-KS-25-[0.2-50/0.1]

NSDJ-PP-KS-37-[0.2-50/0.1]

NSDJ-PP-MS-9-[0.2-50/0.1]

NSDJ-PP-MS-15-[0.2-50/0.1]

NSDJ-PP-MS-25-[0.2-50/0.1]

NSDJ-PP-MS-37-[0.2-50/0.1]

NSDJ-PP-RS-9-[0.2-50/0.1]

NSDJ-PP-RS-15-[0.2-50/0.1]

NSDJ-PP-RS-25-[0.2-50/0.1]

注文停止中

NSDJ-PP-RS-37-[0.2-50/0.1]

NSDJ-PP-SB-9-[0.2-50/0.1]

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

ケーブル定格電圧

(V)

シールド

ケーブル規格（UL/CSA）

ケーブルタイプ

指定長

(m)

備考

RoHS?

最小発注数量

9	オス	切落とし	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
9	オス	切落とし	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
9	オス	切落とし	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
15	オス	切落とし	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
25	オス	切落とし	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
37	オス	切落とし	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	コネクタ詳細：(CN1)25芯オス/(CN2)9芯オス	10	1個
25	オス	オス	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	コネクタ詳細：(CN1)25芯オス/(CN2)9芯オス	10	1個
25	オス	メス	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	コネクタ詳細：(CN1)25芯オス/(CN2)9芯メス	10	1個
25	オス	メス	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	コネクタ詳細：(CN1)25芯オス/(CN2)9芯メス	10	1個
6	オス	オス	M2.6ショートネジ	300	1重	UL	F: AWG28(クリーム)、耐環境なし・耐屈曲なし	0.2 ～ 15	-	10	1個
8	オス	オス	M2.6ショートネジ	300	1重	UL	F: AWG28(クリーム)、耐環境なし・耐屈曲なし	0.2 ～ 15	-	10	1個
8	オス	オス	M2.6ショートネジ	300	1重	UL	F: AWG28(クリーム)、耐環境なし・耐屈曲なし	0.2 ～ 15	-	10	1個
9	オス	オス	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
15	オス	オス	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
37	オス	オス	M2.6ショートネジ	300	2重	UL	D: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
15	オス	オス	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
37	オス	オス	M2.6ショートネジ	300	1重	UL	E: AWG28(紺)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
15	オス	オス	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
37	オス	オス	M2.6ショートネジ	300	1重	UL	JS: AWG24(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
15	オス	オス	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
37	オス	オス	M2.6ショートネジ	300	1重	UL	KS: AWG28(黒)、耐油・柔軟	0.2 ～ 50	-	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
15	オス	オス	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
37	オス	オス	M2.6ショートネジ	300	1重	UL	MS: AWG24(黒)、耐油・可動	0.2 ～ 50	-	10	1個
9	オス	オス	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
15	オス	オス	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
25	オス	オス	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
37	オス	オス	M2.6ショートネジ	300	1重	UL	RS: AWG28(黒)、耐油・耐震/屈曲	0.2 ～ 50	-	10	1個
9	オス	オス	M2.6ショートネジ	30	2重	UL	SB: AWG28(黒)、耐環境なし・耐屈曲なし	0.2 ～ 50	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報
共通仕様

基本情報

オムロン製の薄型フードを使用したハーネスで、フードが薄いため機器と干渉しにくくなっております。
【特長】
・コネクタ、フード：オムロン製
・ケーブル：二重シールド、細径柔軟、耐油、豊富なケーブルタイプ（6種類）から選定可能。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・両端コネクタ付き、片側Y端子付等、組合せ自由
・EMI対策フード、汎用プラスチックフード
・M2.6ショートねじ、#4-40ショートねじの2タイプより選定可

ご注意

【仕様について】
製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。
【部材変更案内】 本シリーズのKS・JSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
RS232C通信でご利用の際は15m以内でご利用ください。
細径ケーブルは30V対応です。
マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。
機器対応のカスタムNo．の付け忘れにご注意ください。
追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
コネクタ側のアース線長さ指定は対応しておりません。

共通仕様

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
MILコネクタ付ケーブルバラ線フード付タイプ (ヒロセ電機製コネクタ使用)
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Dsubコネクタ付ケーブル EMI対策・薄型フードタイプのレビュー

4.7平均満足度：4.77件のレビュー

星5
71%
星4
29%
星3
0%
星2
0%
星1
0%

試験機にブザーを設置する際に使用しました。

満足度：5.02018/09/26

電線の取り回しはしやすかったです。他社製でコネクタのねじ留めに不満がある時がありますが、これはちゃんと留められました。

4人が参考にしています。

制御関連

満足度：4.02019/04/12

メーカーで結線を確認するよりも、こちらで確認したほうが早い感じがしました。品物も信頼できるので、また、利用させていただ...もっと読む

3人が参考にしています。

ＢＣＤ接続ケーブルとして

満足度：5.02019/04/03

メーカでは時間も金もかかりますが、ミスミさんなら１週間程度で入手できるのが、素晴らしい。

3人が参考にしています。

試作品接続ケーブル

満足度：5.02023/06/15

機能的には満足しています。ピンとケーブルの接続関係が分かる資料を同梱してほしいです。

1人が参考にしています。

電子機器の接続に

満足度：4.02018/12/11

FC圧接タイプでは線が細くなってしまうのでこちらの製品を使用しました。フードや線材も色々選べて使い勝手が良いです。た...もっと読む

1人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Qコネクタピン番号と線色の結線図が欲しい。

商品ページ上部の、結線・線色ページリンクより、該当ケーブル箇所をご確認ください。結線は全ピンストレート結線です。

QM2.6、#4-40とは。

Dsubコネクタフードの両サイドについているネジの呼びです。ピッチ（溝の幅）が違うため、接続する機器がどちらのネジタイプかをご確認の上、ご選定ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ	Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・薄型フードアングルタイプ (第一電子工業製コネクタ使用)	Dsubコネクタ付ケーブル高EMI対策タイプ	Dsubコネクタ付ケーブルバラ線・薄型フードタイプ (オムロン製コネクタ使用)	Dsubコネクタ付ケーブル EMI対策・高密度 (3列）選択可能タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	3日目	2日目	2日目	2日目〜
コネクタ種類	Dsub	Dsub	Dsub	Dsub	Dsub	Dsub
加工方法	半田	半田	半田	半田	半田	半田
ケーブル形状	丸型	丸型	丸型	丸型	バラ線	丸型
フード	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック	EMI対策プラスチック
コネクタ形状	ストレート	ストレート	アングル	ストレート	ストレート	ストレート

Dsubコネクタ付きケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数

コネクタ1(CN1)

コネクタ2(CN2)

フードネジ

ケーブル定格電圧(V)

シールド

ケーブル規格（UL/CSA）

ケーブルタイプ

指定長(m)

Dsubコネクタ付ケーブル EMI対策・薄型フードタイプ

ご注意

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

■部材情報

型番リスト

詳細情報

基本情報

ご注意

共通仕様

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

Dsubコネクタ付きケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
