【USB3.0】パネル取付けUSBケーブル 耐ノイズタイプ

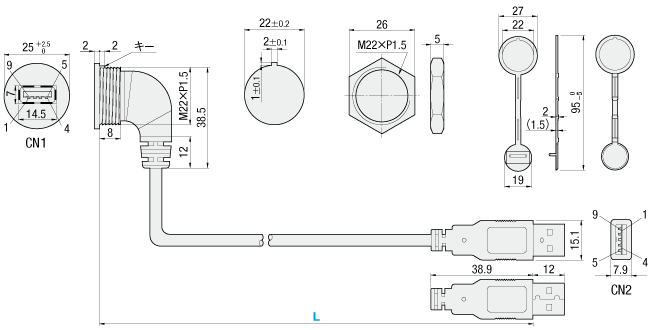

■外形図 ■パネルカット寸法 ■六角ナット（付属品） ■防塵キャップ（付属品）

■規格表
・下表の価格表は26年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	L 選択	L寸公差 （mm）	ケーブル外径 （mm）	重量（g） 参考値	￥基準単価	￥スライド単価
					1〜 9本	10〜 29本	30〜 49本	50〜 99本	100〜 299本	300本〜
PTU3-AFAM	0.5M	0～+50	6.0±0.2	54	1,440	1,296	1,152	1,008	864	720
	1M			82	1,580	1,422	1,264	1,106	948	790
	2M	0～+100		138	1,890	1,701	1,512	1,323	1,134	945
	3M			194	2,190	1,971	1,752	1,533	1,423	1,314

■仕様
・規格：USB3.0　
・[ A ]付属品：防塵キャップ、六角ナット
・最大転送速度 ：5Gbps（理論値）
・最大電圧5V、最大出力10W、最大電流2A
・ケーブル：UL2725認証取得、ツイストペアシールド線使用、被膜PVC（黒色）
・シールド：３重シールド（ツイストペア用アルミ箔＋全体アルミ箔＋編組）

・コネクタ：USB3.0Type-AメスーUSB3.0Type-Aオス
（金メッキピン＋絶縁体 PBT（青色）、ニッケルメッキシェル）

・難燃性： 【ケーブル】VW-1　【コネクタ】UL94V-0　【PA66】UL94V-2
・使用温度範囲：-10℃～+50℃、保存温度範囲：-15℃～+60℃
・相対湿度：0%～90%、結露なきこと
[ ! ]取り付けるパネルはパネル厚2mm以下にしてください。
[ ! ]六角ナット締付トルク（推奨値）：5.5～6N/m
[ ! ]防塵キャップの単品販売はしておりません。
[ ! ]六角ナットの単品販売はしておりません。

項目	[ M ]材質（色）	[ S ]表面処理
コネクタフード【CN1】	PA66＋GF（黒）	-
コネクタフード【CN2】	PVC（黒）	-
防塵キャップ	PVC（緑）	-
六角ナット	銅合金	ニッケルメッキ

■結線図
