【ミスミ オリジナル】電源/信号用ターミナルリレー 標準タイプ E-TRPW1/2
- 通常単価(税別)
- 3,827円～19,893円
- 税込単価
- 4,210円～21,882円
通常出荷日：在庫品1日目当日出荷可能
コストパフォーマンス重視のミスミオリジナルリレーです。【特長】・各種制御機器、PLCに幅広く対応・DI...
詳細を確認- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
型式構成
| シリーズ | 極数 （リレー数） | 接線方式 | 保護 | 対応電圧 | |
| E-TRPW1 | - | 04 | P：プッシュイン | S：サージ抑制 | D24：DC24V |
| E-TRPW2 | 08 | S：スクリュー | |||
| 12 | |||||
| 16 |
規格表
| ミスミ型式 | 分類 | 用途 | リレー タイプ | 接点 構成 | リレー 数 | 入力点数 出力点数 | コネクタ | 接線方式 | 対応機器 | 取付方法 | 寸法 | 定格電圧 | 定格電流 | 認証 | 適用 温度 ℃ | 適用 湿度 ％ | リレー寿命 | 保護 | おすすめ商品 | ||||||||||
| タイプ | ピン数 | 長さ (mm) | 幅 (mm) | 高さ (mm) | リレー | ソケット | 機械 | 電機 | 交換用リレー | URL (リレー) | ジャンパー | URL (ジャンパー) | プレート | URL (プレート) | |||||||||||||||
| E-TRPW1-04PSD24 | ターミナル | 電源 / 信号 | 小型 電磁 リレー | 2Z | 4 | 4/8 | TB | - | プッシュイン | 制御機器 、PLC | DINレール 取付 | 130 | 90 | 75 | 接 点：AC240V DC28Vコイル：DC24V | 接 点：12A コイル：37.5mA | CCC,CE, UL, RoHS対応 | RoHS 対応 | -20℃ ~ 55℃ | 45% ~ 85% | 1*10^7 | 1*10^5 | サージ 抑制 | E-MTR-C68AVL-2Z-12A-DC24V | こちら | - | - | - | - |
| E-TRPW1-04SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW1-08PSD24 | 8 | 8/16 | プッシュイン | 250 | 90 | 75 | |||||||||||||||||||||||
| E-TRPW1-08SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW1-12PSD24 | 12 | 12/24 | プッシュイン | 370 | 90 | 75 | |||||||||||||||||||||||
| E-TRPW1-12SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW1-16PSD24 | 16 | 16/32 | プッシュイン | 490 | 90 | 75 | |||||||||||||||||||||||
| E-TRPW1-16SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW2-04PSD24 | 4 | 4/8 | プッシュイン | 130 | 90 | 75 | 接 点：AC240V DC28Vコイル：DC24V | 接 点：6.5A コイル：37.5mA | E-MTR-C68BVL-2Z-6.5A-DC24V | こちら | - | - | - | - | |||||||||||||||
| E-TRPW2-04SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW2-08PSD24 | 8 | 8/16 | プッシュイン | 250 | 90 | 75 | |||||||||||||||||||||||
| E-TRPW2-08SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW2-12PSD24 | 12 | 12/24 | プッシュイン | 370 | 90 | 75 | |||||||||||||||||||||||
| E-TRPW2-12SSD24 | スクリュー | ||||||||||||||||||||||||||||
| E-TRPW2-16PSD24 | 16 | 16/32 | プッシュイン | 490 | 90 | 75 | |||||||||||||||||||||||
| E-TRPW2-16SSD24 | スクリュー | ||||||||||||||||||||||||||||
詳細仕様
| 適用温度 | -20℃~55℃ |
| 適用湿度 | 45%~85% |

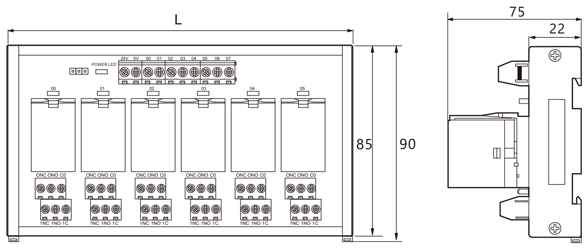

外形図
E-TRPW1/2
| リレー数 | L(mm) |
| 4 | 130 |
| 8 | 250 |
| 12 | 370 |
| 16 | 490 |

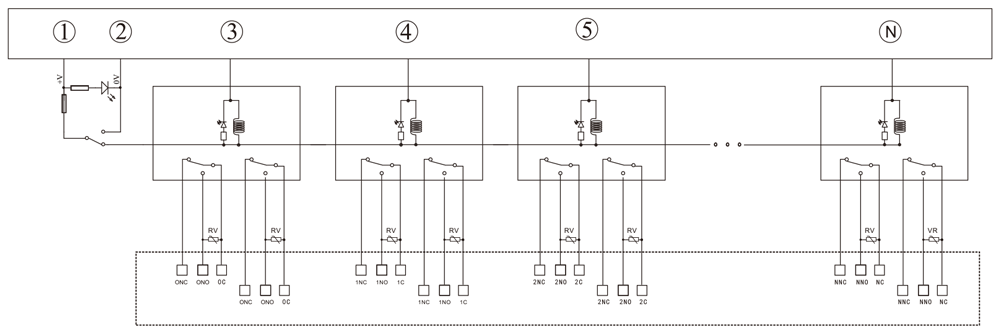

配線図
E-TRPW1/2
E-TRPW1-□□SS□ E-TRPW2-□□SS□
E-TRPW1-□□PS□ E-TRPW2-□□PS□
E-TRPW1/2
E-TRPW1-□□SS□ E-TRPW2-□□SS□
E-TRPW1-□□PS□ E-TRPW2-□□PS□
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,973円 ( 5,470円 ) | 在庫品1日目当日出荷可能 |
4,053円 ( 4,458円 ) | 在庫品1日目当日出荷可能 |
9,947円 ( 10,942円 ) | 在庫品1日目当日出荷可能 |
8,113円 ( 8,924円 ) | 在庫品1日目当日出荷可能 |
14,922円 ( 16,414円 ) | 在庫品1日目当日出荷可能 |
12,165円 ( 13,382円 ) | 在庫品1日目当日出荷可能 |
19,893円 ( 21,882円 ) | 在庫品1日目当日出荷可能 |
16,222円 ( 17,844円 ) | 在庫品1日目当日出荷可能 |
4,820円 ( 5,302円 ) | 在庫品1日目当日出荷可能 |
3,827円 ( 4,210円 ) | 在庫品1日目当日出荷可能 |
9,642円 ( 10,606円 ) | 在庫品1日目当日出荷可能 |
7,653円 ( 8,418円 ) | 在庫品1日目当日出荷可能 |
14,462円 ( 15,908円 ) | 在庫品1日目当日出荷可能 |
11,478円 ( 12,626円 ) | 在庫品1日目当日出荷可能 |
19,283円 ( 21,211円 ) | 在庫品1日目当日出荷可能 |
15,307円 ( 16,838円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コストパフォーマンス重視のミスミオリジナルリレーです。
【特長】
・各種制御機器、PLCに幅広く対応
・DINレール取付型
・接線方法：プッシュイン、スクリューともにラインナップ
・海外認証取得： CCC、CE、UL
ご注意
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
