取付治具（小型カメラ調整アダプタ）

ご注意

  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が3型番あります。
数量：

商品情報

型番調整軸調整角度耐荷重重量イメージ可動イメージ
EMVA-MI-ADP1軸チルト方向に180°(±90°)1.5kg約80ｇ
EMVA-MI-ADPP2軸チルト方向に180°(±90°)
パン方向に360°		1.5kg約120ｇ
EMVA-MI-ADPP3A3軸チルト方向に110°(下20°/上90°)
パン方向に360°
ロール方向に16°(±8°)		1.5kg約150ｇ組み換え時
※耐荷重については参考です。取付物の形状や使用方法によって変わります。

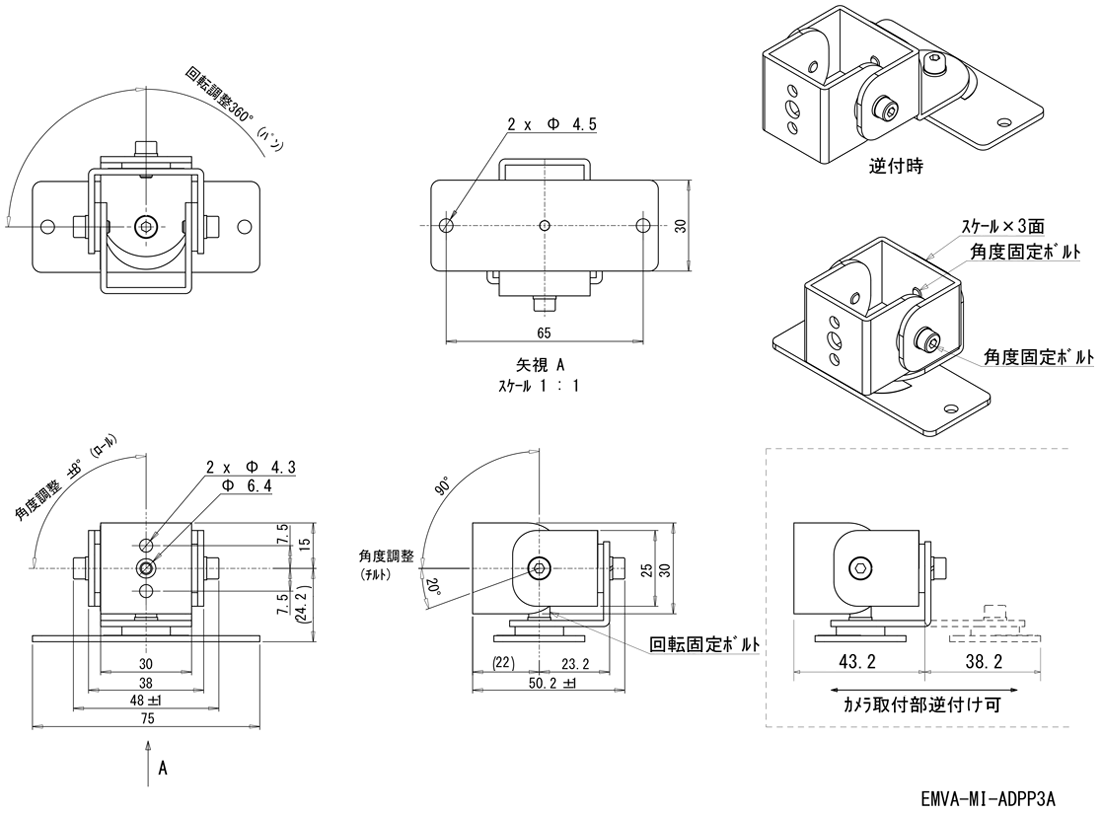

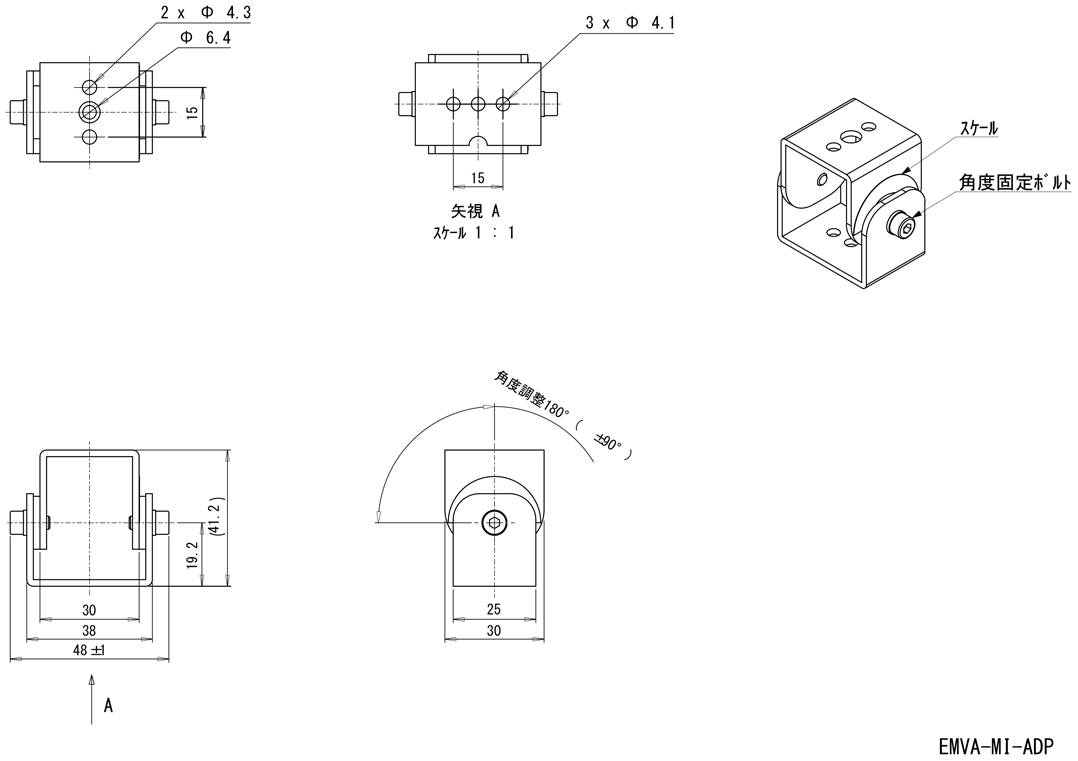

外形図

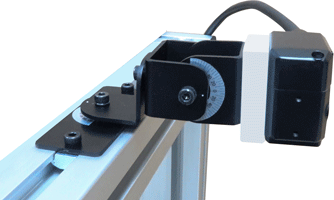

バーコードリーダの取り付け例
イメージ使用部品
・EMVA-MI-ADPP3A
・BCR-AD-CR(コードリーダーの取付板)
・BCR-2016M-10T-RBP（バーコードリーダー）
・EMVA-MI-ADPP3A
・BCR-AD-CR(コードリーダーの取付板)
・BCR-3050XM-08M-RBN（バーコードリーダー）

型番リスト

表示件数
  • 1
    • 型番
    EMVA-MI-ADP
    EMVA-MI-ADPP
    EMVA-MI-ADPP3A

    調整軸

    調整角度

    		RoHS?最小発注数量
    1軸
    チルト方向に180°（±90°）
    10
    1個
    2軸
    チルト方向に180°（±90°）、パン方向に360°
    10
    1個
    3軸
    チルト方向に110°（下20°/上90°）、パン方向に360°、ロール方向に16°（±8°）
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,900円
    ( 7,590円 )
    在庫品1日目当日出荷可能
    9,900円
    ( 10,890円 )
    在庫品1日目当日出荷可能
    12,800円
    ( 14,080円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    角度目盛り付き・コンパクトでどこにでも固定できる汎用型調整固定治具です。
    カメラはもちろん照明・センサー・ディスプレイ等様々なものを取付けることができます。

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
