ミスミ

【ミスミオリジナル】ヘビーデューティネジ・冷間・スプリング圧着

通常単価(税別): 470円～3,430円

税込単価: 517円～3,773円

通常出荷日：在庫品1日目当日出荷可能

コストパフォーマンス重視のミスミオリジナルの角型コネクタ商品です。

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

ミスミ

ミスミ防水A型コネクタ（ネジ式結線）

通常価格(税別)： 1,309円 (税込価格：1,440円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ミスミ防水E型コネクタ（ネジ式結線）

通常価格(税別)： 1,540円 (税込価格：1,694円)

通常出荷日：在庫品1日目

未確定：候補が98型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

商品仕様

型式構成

シリーズ		タイプ	芯数		属性
E-SC	-	HA：小型 HE：標準型 HEE＆HEEE：高密度型 HD＆HDD：超高密度型	3～108	-	M：オス、ネジ圧着 MC：オス、冷間圧着 MS：オス、スプリング圧着 F：メス、ネジ圧着 FC：メス、冷間圧着 FS：メス、スプリング圧着

規格表

型式	属性	接線方法	サイズ			芯数	芯番号	定格電圧	定格インパルス電圧	定格电流	導線線径		ストリップ長さ	ﾋﾟﾝ購入要否	接触抵抗ﾋﾟﾝ	絶縁抵抗	重量	温度範囲	耐燃等級	挿抜耐久性	認証	ﾋﾟﾝ材質	ﾋﾟﾝメッキ	ﾋﾟﾝ URL
型式	属性	接線方法	長さ (mm)	幅 (mm)	高さ (mm)	芯数	芯番号	V	kV	A	mm²	AWG	mm	ﾋﾟﾝ購入要否	接触抵抗ﾋﾟﾝ	絶縁抵抗	g	℃	耐燃等級	挿抜耐久性	認証	ﾋﾟﾝ材質	ﾋﾟﾝメッキ	ﾋﾟﾝ URL
E-SC-HA003-F	メス	ネジ圧着	26.6	21	21	3+PE	1-3	250	4	10	0.75-1.5	18-16	4.5	不要	≦1mΩ	≧10^10Ω	42	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	銀	なし
E-SC-HA003-M	オス		27.5	21	21	3+PE	1-3	250	4
E-SC-HA004-F	メス		29.5	20.9	20.9	4+PE	1-4	250	4
E-SC-HA004-M	オス		29.9	20.9	20.9	4+PE	1-4	250	4
E-SC-HA010-F	メス	ネジ圧着	56	23	30	10+PE	1-10	250	4	16	0.75-2.5	0.75-2.5	7.5	不要	≦1mΩ	≧10^10Ω	42	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	銀	なし
E-SC-HA010-M	オス		56	23	33	10+PE	1-10	250	4
E-SC-HA016-F	メス		72.5	23	30	16+PE	1-16	250	4
E-SC-HA016-F(17-32)	メス		72.5	23	30	16+PE	17-32	250	4
E-SC-HA016-M	オス		72.5	23	33	16+PE	1-16	250	4
E-SC-HA016-M(17-32)	オス		72.5	23	33	16+PE	17-32	250	4
E-SC-HA010-FC	メス	冷間圧着	56	22.8	30.4	10+PE	1-10	250	4	16	0.75-2.5	0.75-2.5	7.5	要	≦1mΩ	≧10^10Ω	42	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	金/銀	こちら
E-SC-HA010-MC	オス		56	22.8	33.2	10+PE	1-10	250	4
E-SC-HA016-FC	メス		72.5	22.8	30.4	16+PE	1-16	250	4
E-SC-HA016-FC(17-32)	メス		72.5	22.8	30.4	16+PE	17-32	250	4
E-SC-HA016-MC	オス		72.5	22.8	33.2	16+PE	1-16	250	4
E-SC-HA016-MC(17-32)	オス		72.5	22.8	33.2	16+PE	17-32	250	4
E-SC-HD007-FC	メス	冷間圧着	33.6	21	21	7+PE	1-7	250	4	10	0.14-2.5	26-14	8mm （導線断面積： 0.14-1.5m㎡） 6mm （導線断面積： 2.5m㎡）	要	≦3mΩ	≧10^10Ω	101	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	金/銀	こちら
E-SC-HD007-MC	オス		31.7	21	21	7+PE	1-7	250	4
E-SC-HD008-FC	メス		33.6	21	21	8+PE	1-8	50	0.8
E-SC-HD008-MC	オス		31.7	21	21	8+PE	1-8	50	0.8
E-SC-HD015-FC	メス		56	23	36.3	15+PE	1-15	250	4
E-SC-HD015-MC	オス		56	23	34	15+PE	1-15	250	4
E-SC-HD025-FC	メス		72.5	23	36.3	25+PE	1-25	250	4
E-SC-HD025-FC(26-50)	メス		72.5	23	36.3	25+PE	26-50	250	4
E-SC-HD025-MC	オス		72.5	23	34	25+PE	1-25	250	4
E-SC-HD025-MC(26-50)	オス		72.5	23	34	25+PE	26-50	250	4
E-SC-HD040-FC	メス		84	34	37.2	40+PE	1-40	250	4
E-SC-HD040-FC(41-80)	メス		84	34	37.2	40+PE	41-80	250	4
E-SC-HD040-MC	オス		84	34	34.5	40+PE	1-40	250	4
E-SC-HD040-MC(41-80)	オス		84	34	34.5	40+PE	41-80	250	4
E-SC-HD064-FC	メス		110.5	34	39.5	64+PE	1-64	250	4
E-SC-HD064-FC(65-128)	メス		110.5	34	39.5	64+PE	65-128	250	4
E-SC-HD064-MC	オス		110.5	34	37	64+PE	1-64	250	4
E-SC-HD064-MC(65-128)	オス		110.5	34	37	64+PE	65-128	250	4
E-SC-HDD024-FC	メス		51	34	36	24+PE	1-24	250	4
E-SC-HDD024-MC	オス		51	34	33.7	24+PE	1-24	250	4
E-SC-HDD042-FC	メス		64	34	36	42+PE	1-42	250	4
E-SC-HDD042-MC	オス		64	34	34	42+PE	1-42	250	4
E-SC-HDD072-FC	メス		84	34	35.8	72+PE	1-72	250	4
E-SC-HDD072-FC(73-144)	メス		84	34	35.8	72+PE	73-144	250	4
E-SC-HDD072-MC	オス		84	34	35	72+PE	1-72	250	4
E-SC-HDD072-MC(73-144)	オス		84	34	35	72+PE	73-144	250	4
E-SC-HDD108-FC	メス		110.5	34	36.1	108+PE	1-108	250	4
E-SC-HDD108-FC(109-216)	メス		110.5	34	36.1	108+PE	109-216	250	4
E-SC-HDD108-MC	オス		110.5	34	34	108+PE	1-108	250	4
E-SC-HDD108-MC(109-216)	オス		110.5	34	34	108+PE	109-216	250	4
E-SC-HE006-FS	メス	スプリング圧着	51	34	35	6	1-6	500	6	16	0.14-2.5	26-14	7-9	不要	≦1mΩ	≧10^10Ω	101	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	銀	なし
E-SC-HE006-MS	オス		51	34	33.3	6	1-6	500	6
E-SC-HE010-FS	メス		63.5	34	35.2	10	1-10	500	6
E-SC-HE010-MS	オス		63.5	34	33.3	10	1-10	500	6
E-SC-HE016-FS	メス		84	34	35	16	1-16	500	6
E-SC-HE016-FS(17-32)	メス		84	34	35	16	17-32	500	6
E-SC-HE016-MS	オス		84	34	33.5	16	1-16	500	6
E-SC-HE016-MS(17-32)	オス		84	34	33.5	16	17-32	500	6
E-SC-HE024-FS	メス		110.5	34	35.6	24	1-24	500	6
E-SC-HE024-FS(25-48)	メス		110.5	34	35.6	24	25-48	500	6
E-SC-HE024-MS	オス		110.5	34	33.5	24	1-24	500	6
E-SC-HE024-MS(25-48)	オス		110.5	34	33.5	24	25-48	500	6
E-SC-HE006-F	メス	ネジ圧着	50.5	34	34.5	6	1-6	500	6	16	0.75-2.5	18-14	7.5	不要	≦1mΩ	≧10^10Ω	101	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	銀	なし
E-SC-HE006-M	オス		50.5	34	34.5	6	1-6	500	6
E-SC-HE010-F	メス		63.5	34	34.2	10	1-10	500	6
E-SC-HE010-M	オス		63.5	34	32	10	1-10	500	6
E-SC-HE016-F	メス		84	33.5	34.5	16	1-16	500	6
E-SC-HE016-F(17-32)	メス		84	33.5	34.5	16	17-32	500	6
E-SC-HE016-M	オス		84	34	32.5	16	1-16	500	6
E-SC-HE016-M(17-32)	オス		84	34	32.5	16	17-32	500	6
E-SC-HE024-F	メス		110.5	33.5	34.5	24	1-24	500	6
E-SC-HE024-F(25-48)	メス		110.5	33.5	34.5	24	25-48	500	6
E-SC-HE024-M	オス		110.5	33.5	32.5	24	1-24	500	6
E-SC-HE024-M(25-48)	オス		110.5	33.5	32.5	24	25-48	500	6
E-SC-HE006-FC	メス	冷間圧着	51	34	35	6	1-6	500	6	16	0.14-4	26-12	7.5	要	≦1mΩ	≧10^10Ω	101	-40℃ ～125℃	UL94 V-0	500回	UL IEC RoHS2（10物質）	銅合金	金/銀	こちら
E-SC-HE006-MC	オス		51	34	33.3	6	1-6	500	6
E-SC-HE010-FC	メス		63.5	34	35.2	10	1-10	500	6
E-SC-HE010-MC	オス		63.5	34	33.3	10	1-10	500	6
E-SC-HE016-FC	メス		84	34	35	16	1-16	500	6
E-SC-HE016-FC(17-32)	メス		84	34	35	16	17-32	500	6
E-SC-HE016-MC	オス		84	34	33.5	16	1-16	500	6
E-SC-HE016-MC(17-32)	オス		84	34	33.5	16	17-32	500	6
E-SC-HE024-FC	メス		110.5	34	35.6	24	1-24	500	6
E-SC-HE024-FC(25-48)	メス		110.5	34	35.6	24	25-48	500	6
E-SC-HE024-MC	オス		110.5	34	33.5	24	1-24	500	6
E-SC-HE024-MC(25-48)	オス		110.5	34	33.5	24	25-48	500	6
E-SC-HEE010-FC	メス		50.5	34	36.3	10	1-10	500	6
E-SC-HEE010-MC	オス		50.5	34	34.1	10	1-10	500	6
E-SC-HEE018-FC	メス		63.5	34	36.2	18	1-18	500	6
E-SC-HEE018-MC	オス		63.5	34.5	34	18	1-18	500	6
E-SC-HEE032-FC	メス		84.5	34	36.2	32	1-32	500	6
E-SC-HEE032-FC(33-64)	メス		84.5	34	36.2	32	33-64	500	6
E-SC-HEE032-MC	オス		84.5	34	33.5	32	1-32	500	6
E-SC-HEE032-MC(33-64)	オス		84.5	34	33.5	32	33-64	500	6
E-SC-HEE046-FC	メス		110.5	34	36.3	46	1-46	500	6
E-SC-HEE046-FC(47-92)	メス		110.5	34	36.3	46	47-92	500	6
E-SC-HEE046-MC	オス		110.5	34	33.1	46	1-46	500	6
E-SC-HEE046-MC(47-92)	オス		110.5	34	33.1	46	47-92	500	6
E-SC-HEEE040-FC	メス		84.5	27	37	40	1-40	500	6
E-SC-HEEE040-MC	オス		84.5	27	37	40	1-40	500	6
E-SC-HEEE064-FC	メス		110.5	34	38.9	64	1-64	500	6
E-SC-HEEE064-MC	オス		110.5	34	36.2	64	1-64	500	6
						※スペースの関係で芯番号はすべて印字されていない商品がございます											※参考値

詳細仕様

温度範囲	-40℃-125℃
難燃性	UL94 V-0
ﾋﾟﾝ材質	銅合金
ﾋﾟﾝメッキ	金/銀
挿抜耐久性	500回

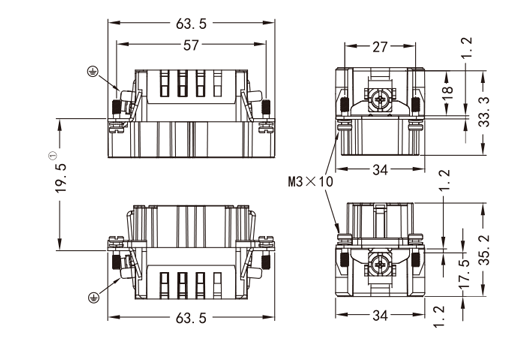

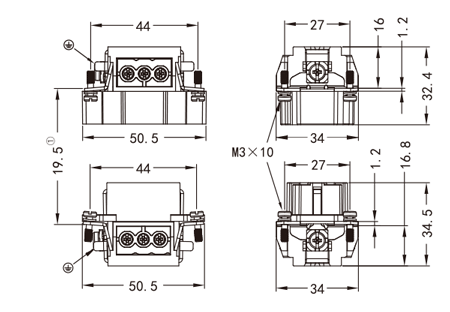

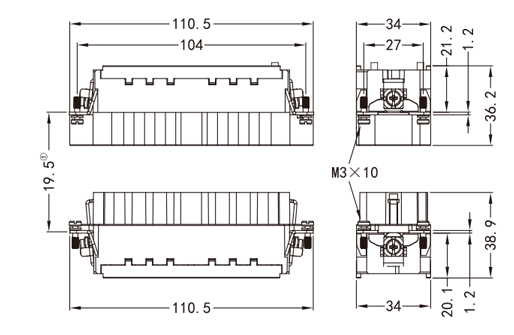

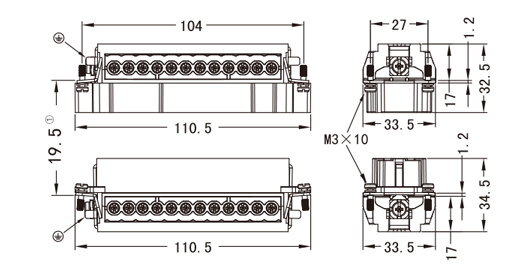

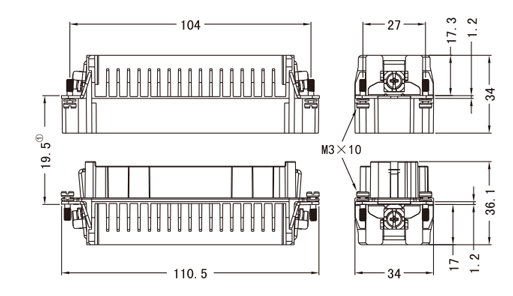

外形図

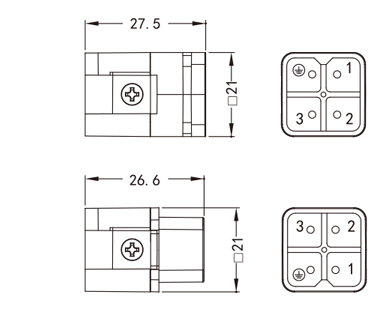

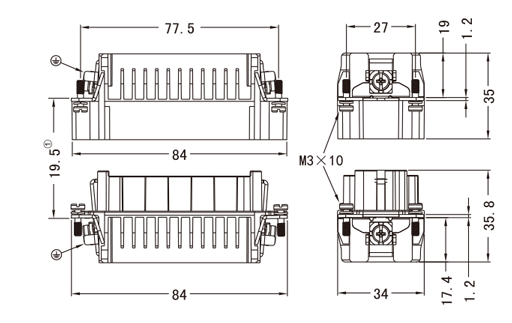

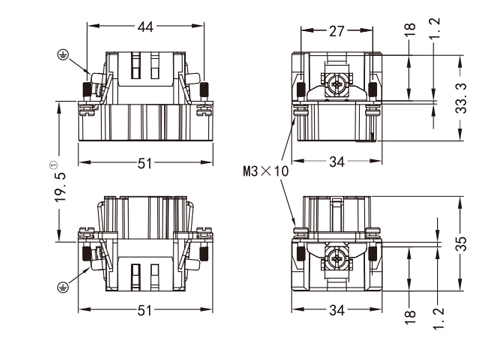

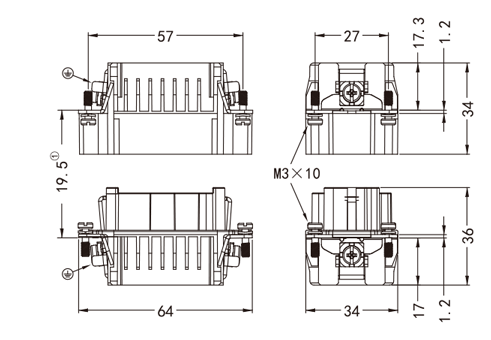

E-SC-HA003-M/F

オスメス

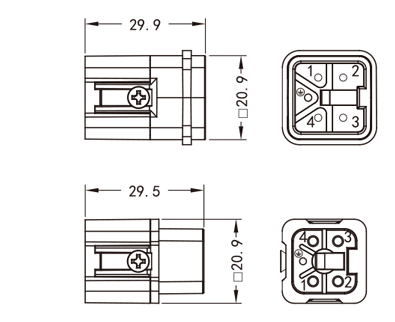

E-SC-HA004-M/F

オスメス

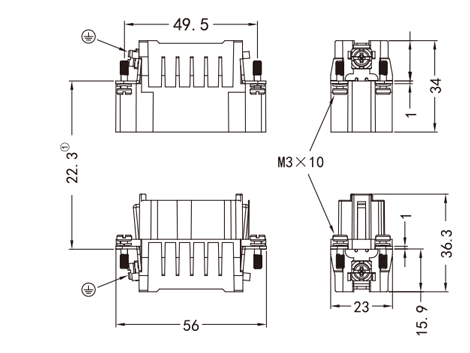

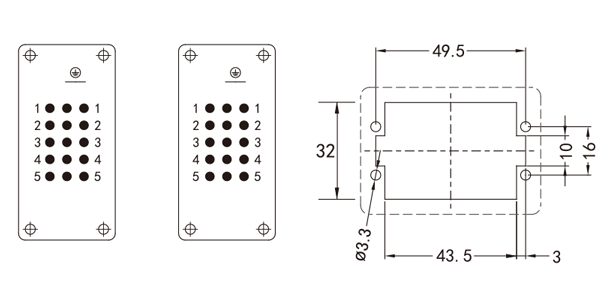

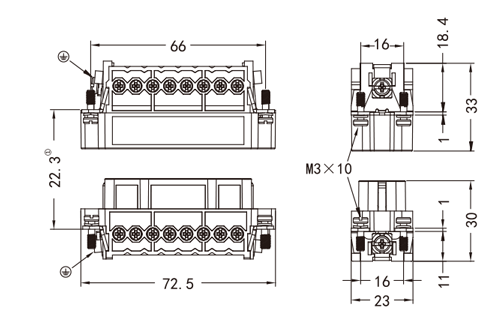

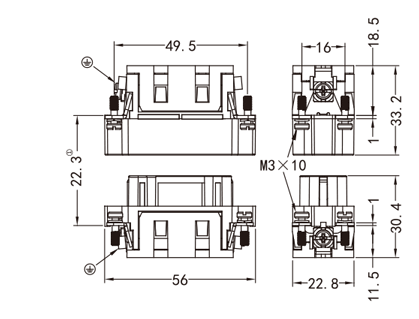

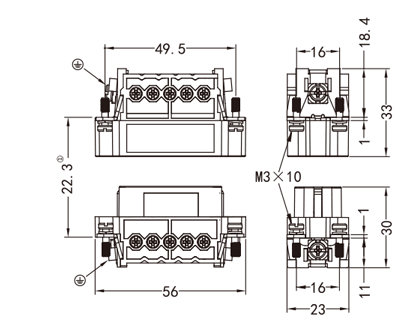

E-SC-HA010-M/F

オスメス

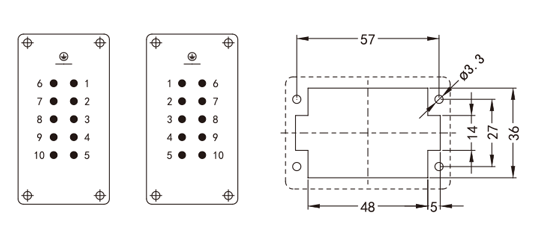

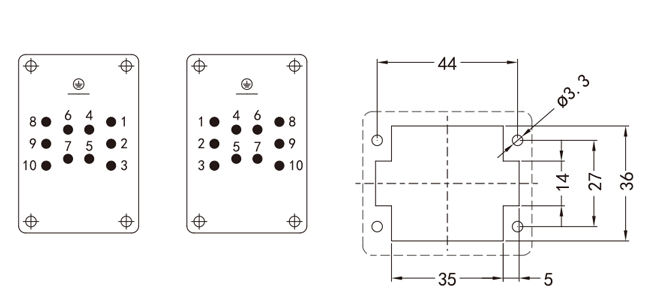

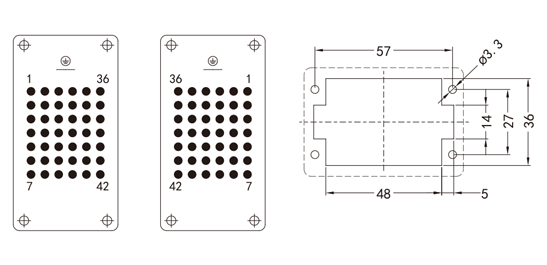

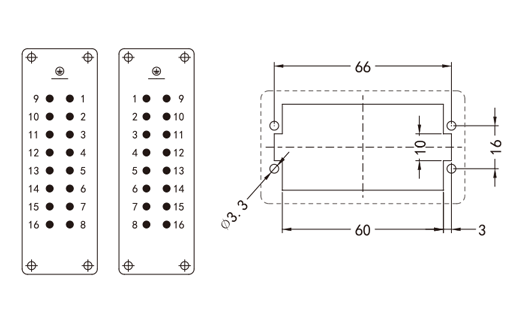

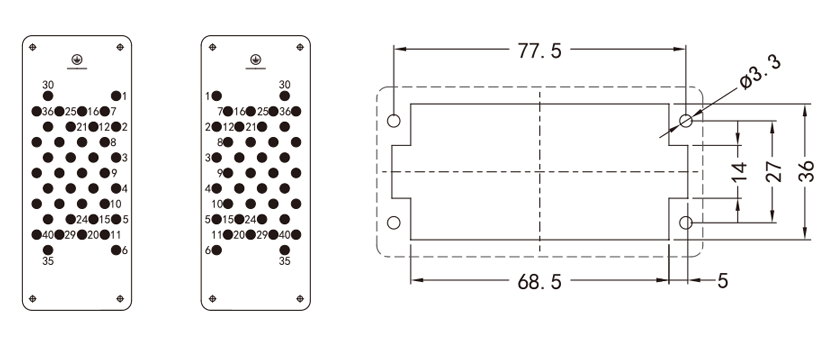

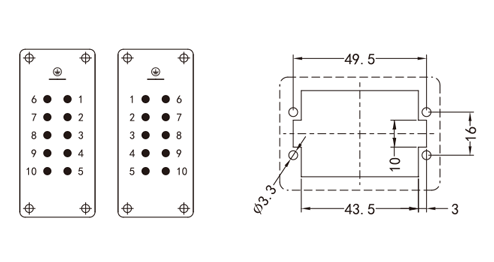

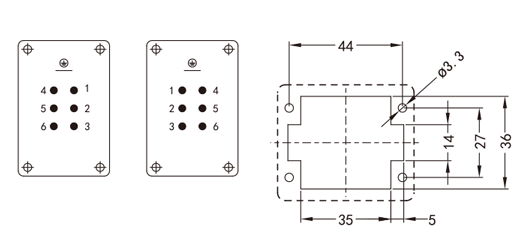

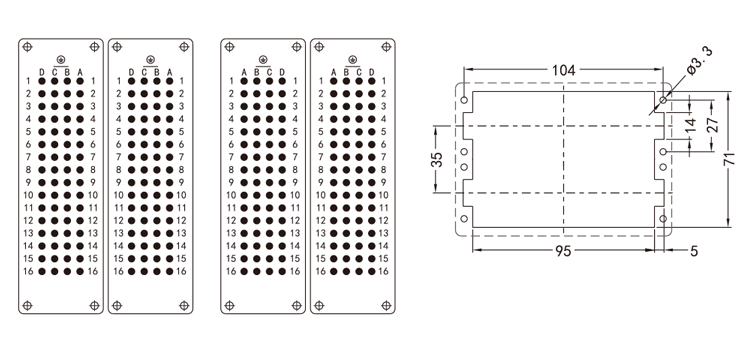

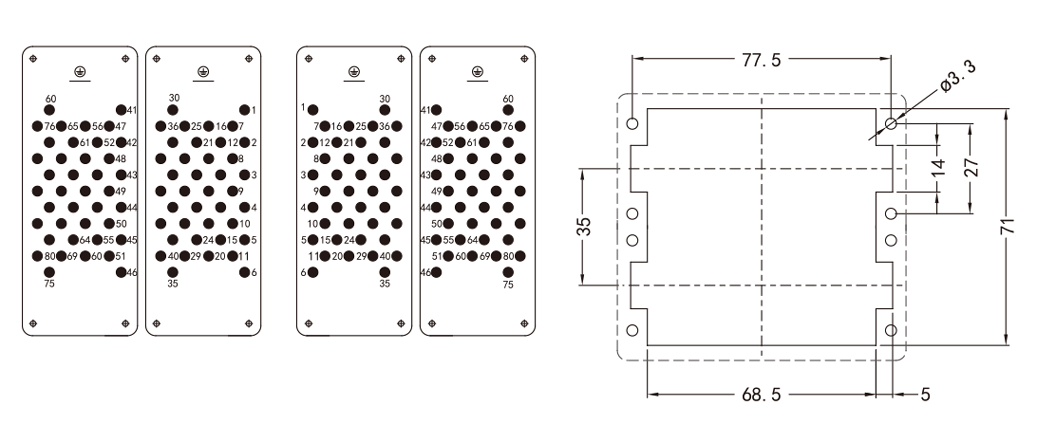

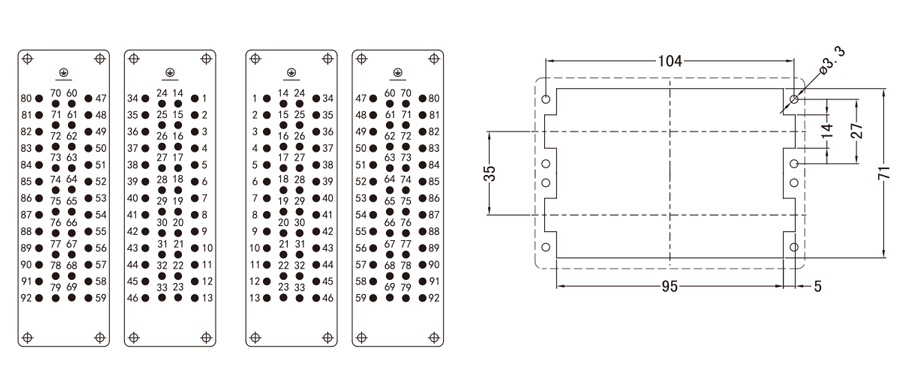

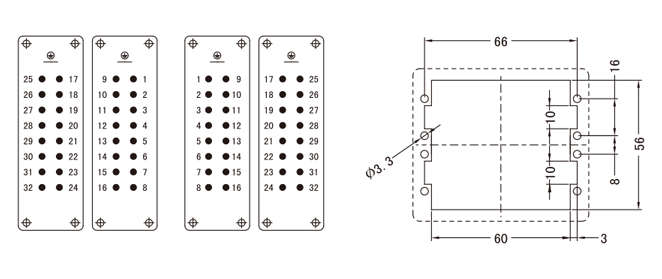

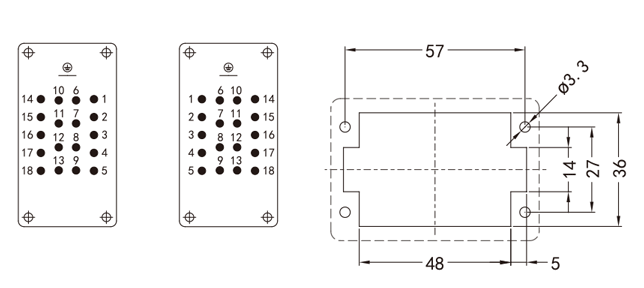

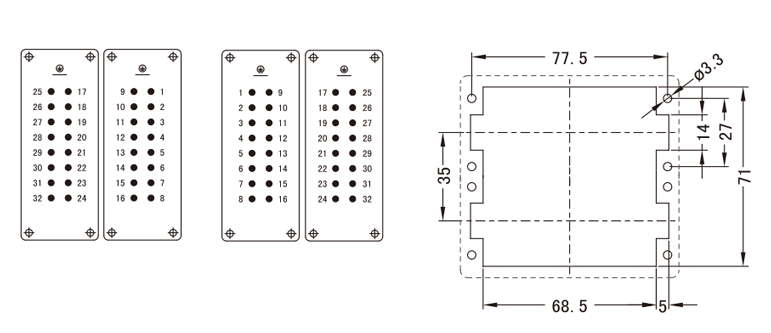

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HA010-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

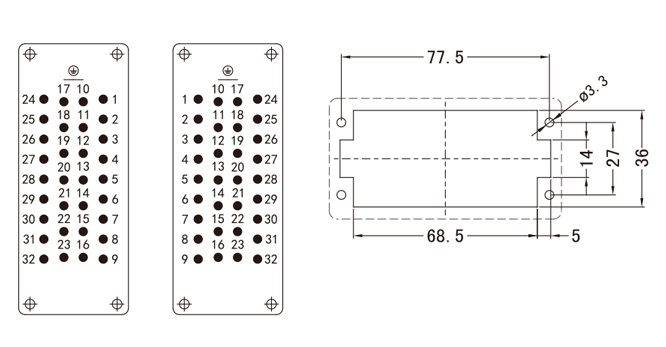

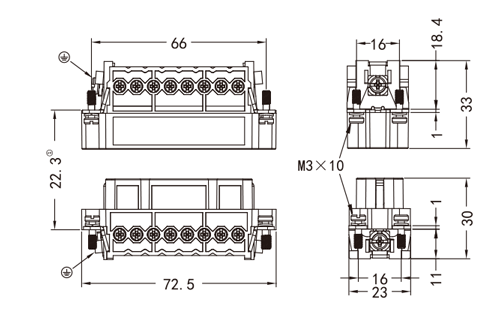

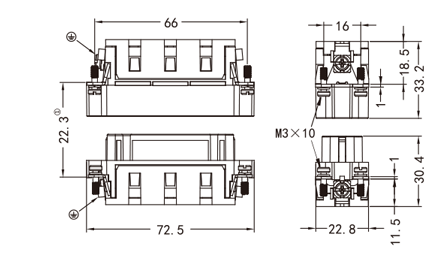

E-SC-HA016-M/F

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HA016-M/F（17-32）

オスメス

※E-SC-HA016-M/Fとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

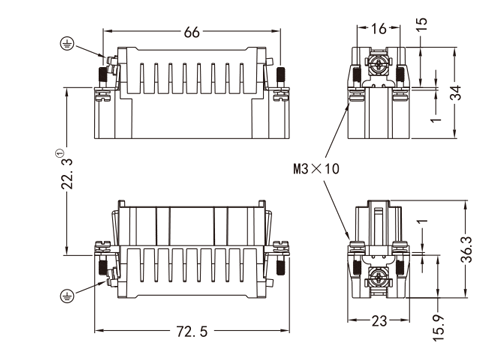

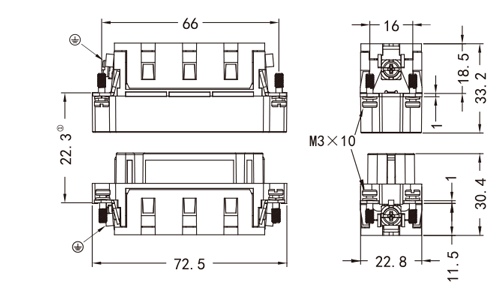

E-SC-HA016-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HA016-MC/FC（17-32）

オスメス

※E-SC-HA016-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

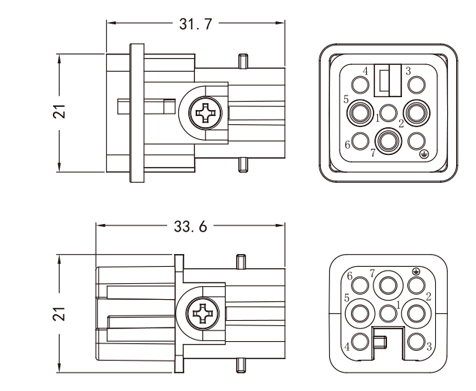

E-SC-HD007-MC/FC

オスメス

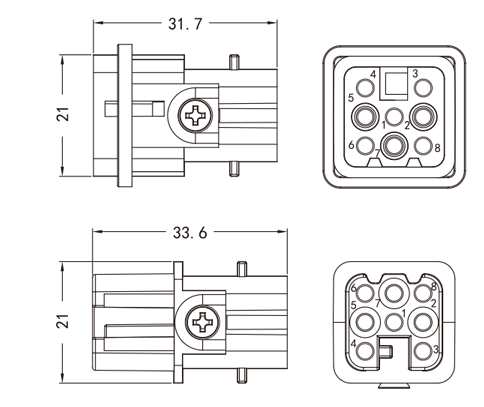

E-SC-HD008-MC/FC

オスメス

E-SC-HD015-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

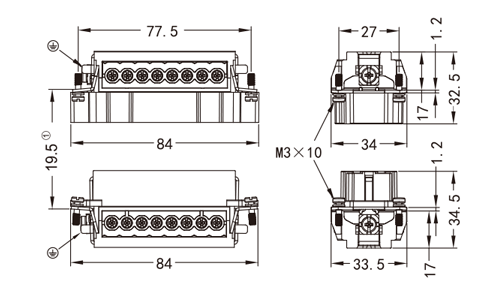

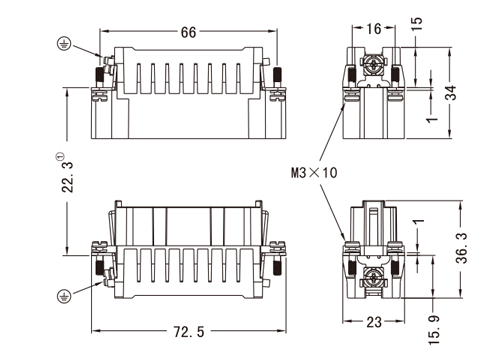

E-SC-HD025-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HD025-MC/FC（26-50）

オスメス

※E-SC-HD025-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

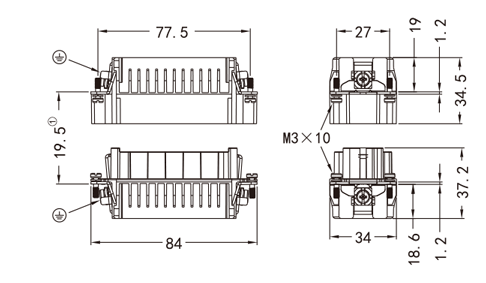

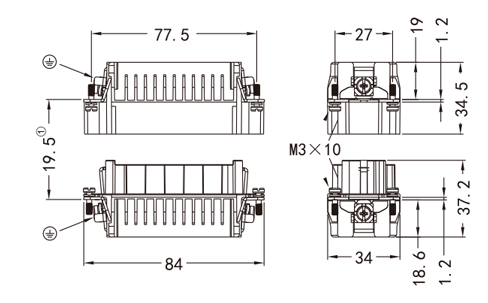

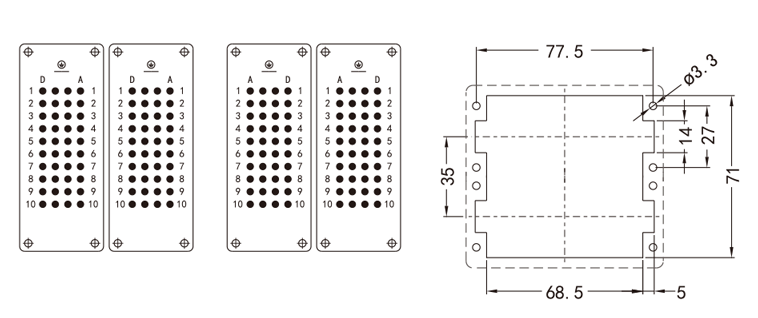

E-SC-HD040-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HD040-MC/FC（41-80）

オスメス

※E-SC-HD040-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

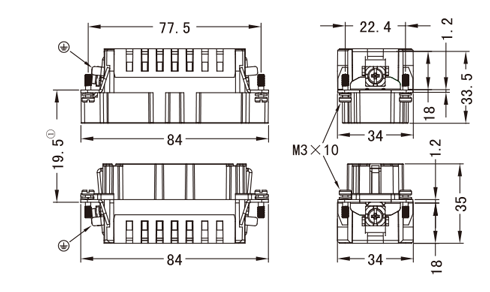

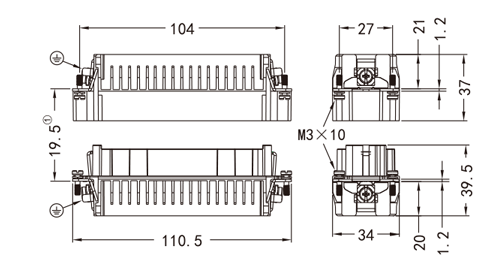

E-SC-HD064-MC/FC

オスメス

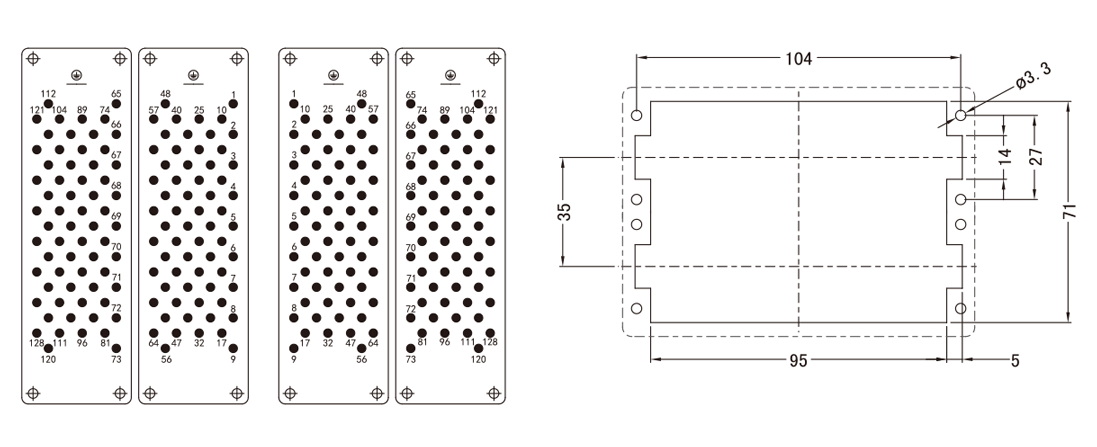

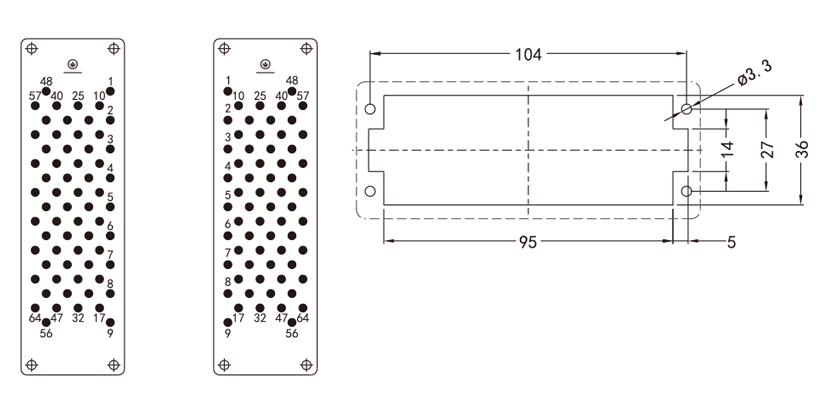

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HD064-MC/FC（65-128）

オスメス

※E-SC-HD064-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

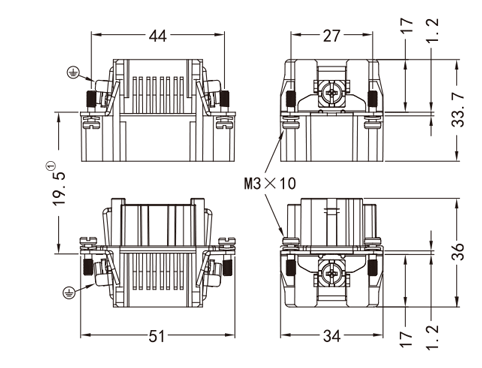

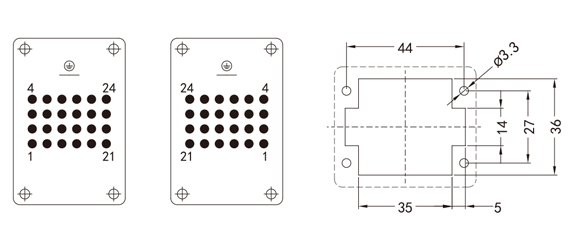

E-SC-HDD024-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HDD042-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

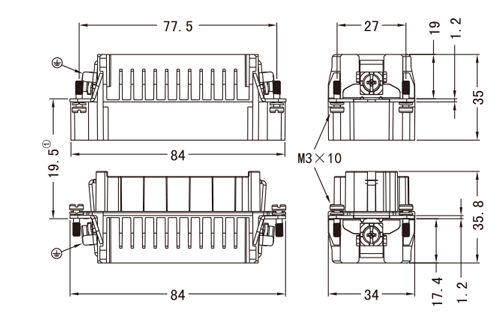

E-SC-HDD072-MC/FC

オスメス

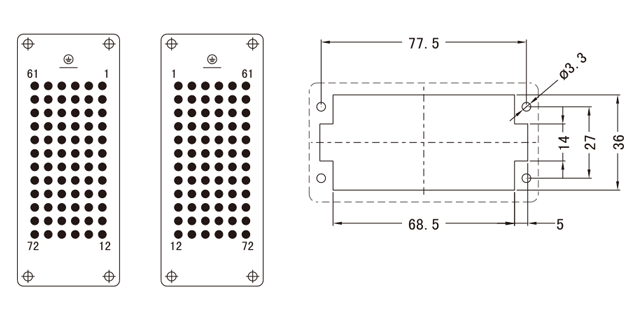

オスメス連結部分（オス・メス）正面図パネルカット寸法

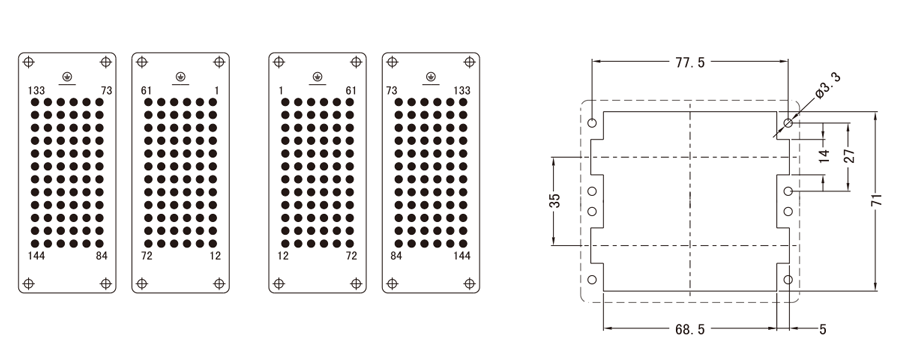

E-SC-HDD072-MC/FC（73-144）

オスメス

※E-SC-HDD072-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

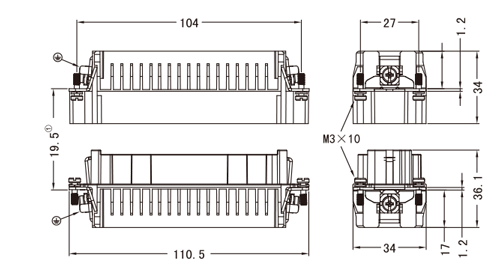

E-SC-HDD108-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

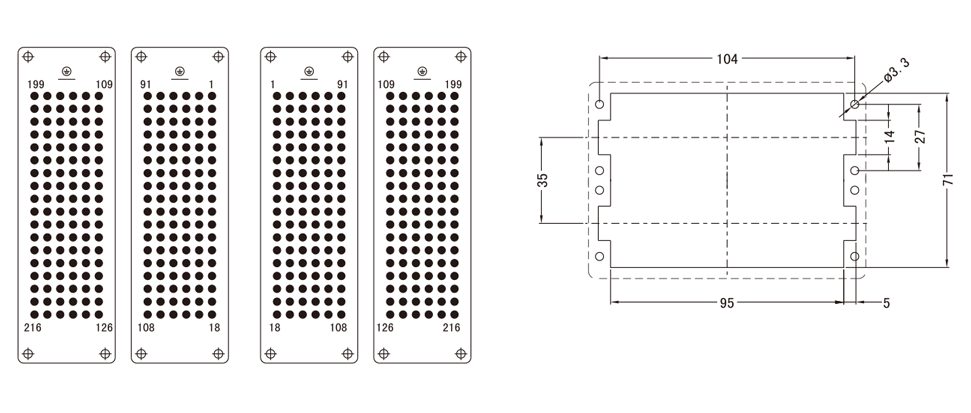

E-SC-HDD108-MC/FC（73-144）

オスメス

※E-SC-HDD108-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE006-M/F

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE006-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE006-MS/FS

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

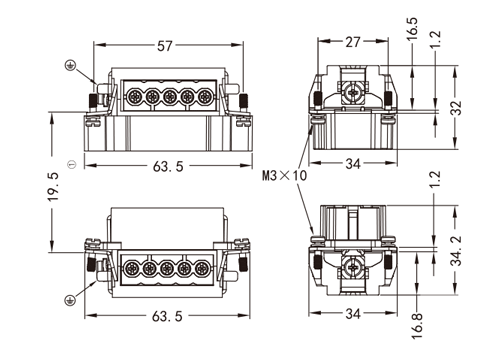

E-SC-HE010-M/F

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE010-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE010-MS/FS

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

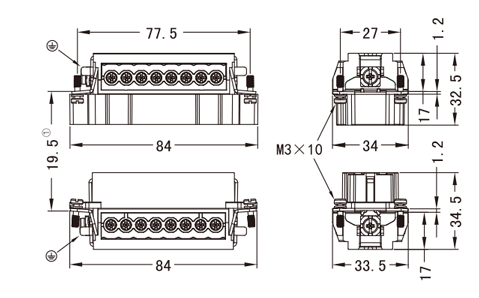

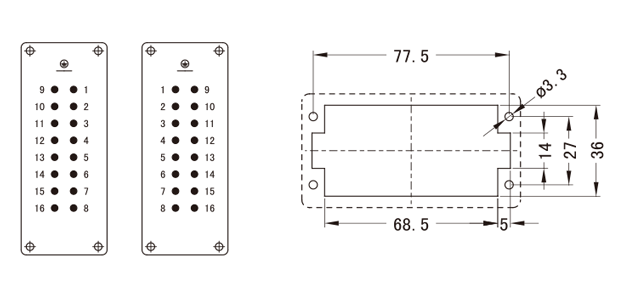

E-SC-HE016-M/F

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

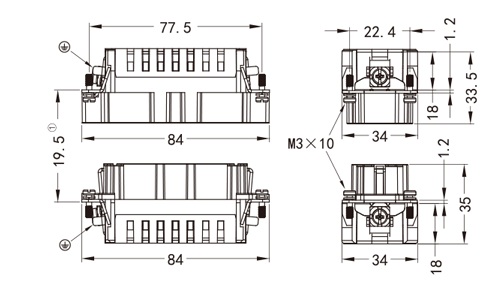

E-SC-HE016-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE016-MS/FS

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE016-M/F（17-32）

オスメス

※E-SC-HE016-M/Fとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE016-MC/FC（17-32）

オスメス

※E-SC-HE016-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE016-MS/FS（17-32）

オスメス

※E-SC-HE016-MS/FSとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

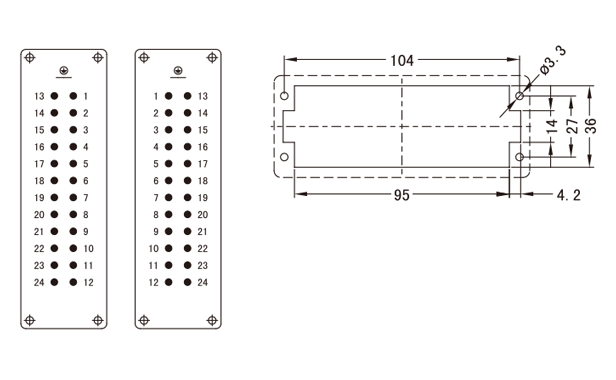

E-SC-HE024-M/F

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

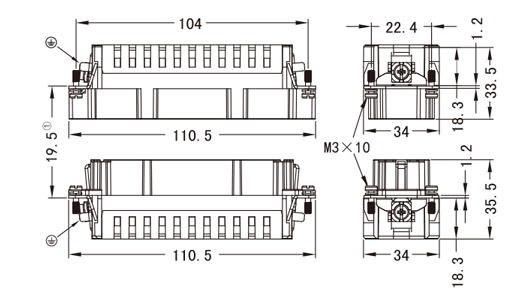

E-SC-HE024-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

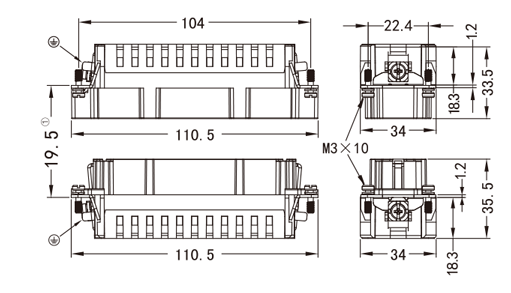

E-SC-HE024-MS/FS

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

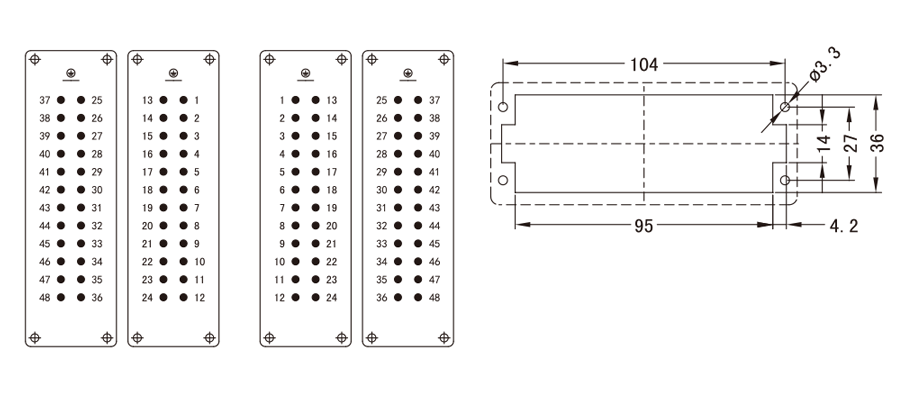

E-SC-HE024-M/F（25-48）

オスメス

※E-SC-HE024-M/Fとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE024-MC/FC（25-48）

オスメス

※E-SC-HE024-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HE024-MS/FS（25-48）

オスメス

※E-SC-HE024-MS/FSとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HEE010-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

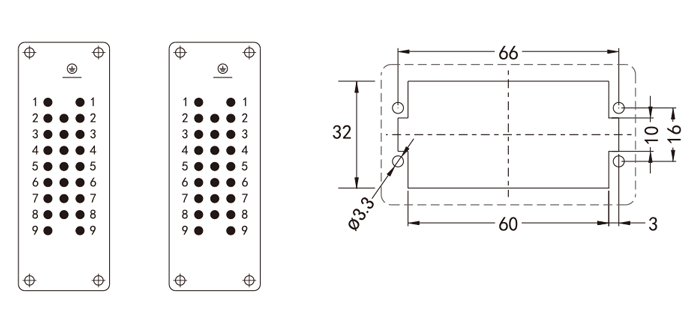

E-SC-HEE018-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

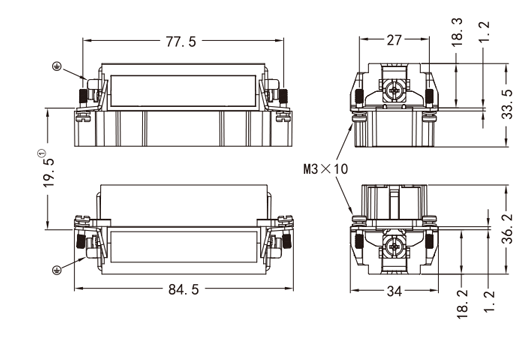

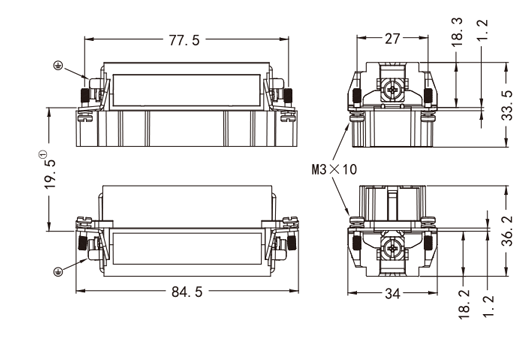

E-SC-HEE032-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

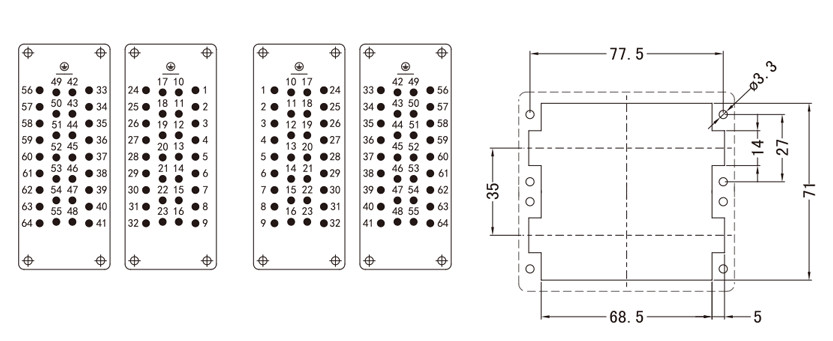

E-SC-HEE032-MC/FC（33-64）

オスメス

※E-SC-HEE032-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

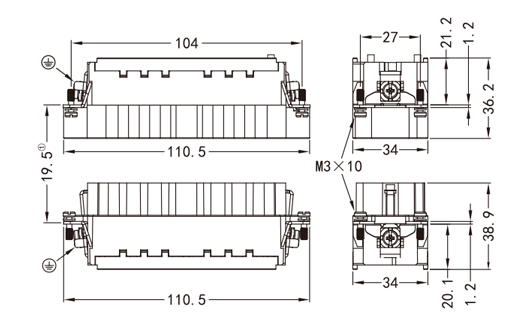

E-SC-HEE046-MC/FC

オスメス

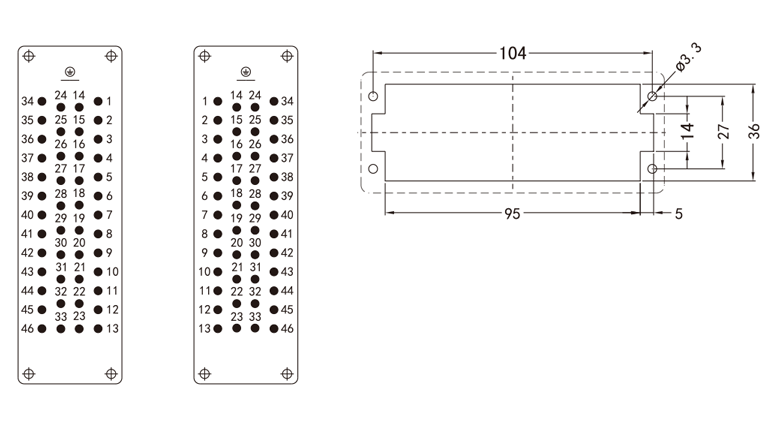

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HEE046-MC/FC（47-92）

オスメス

※E-SC-HEE046-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

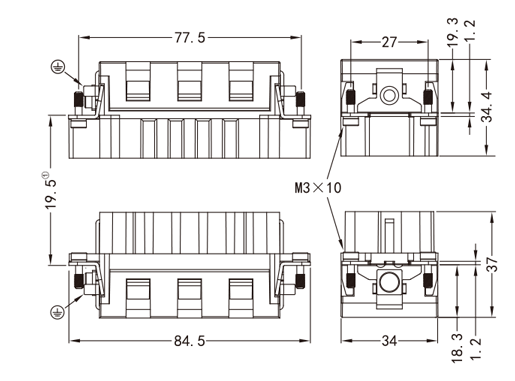

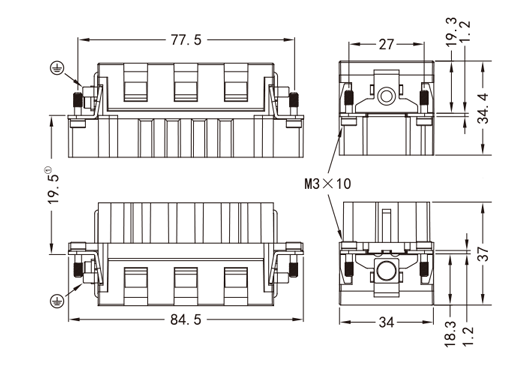

E-SC-HEEE040-MC/FC

オスメス

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HEEE040-MC/FC（41-80）

オスメス

※E-SC-HEEE040-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HEEE064-MC/FC

オスメス

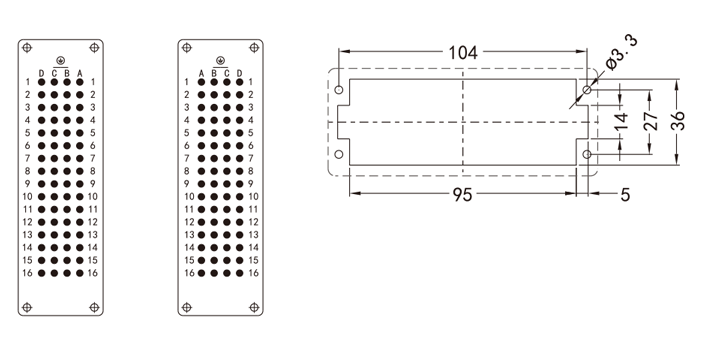

オスメス連結部分（オス・メス）正面図パネルカット寸法

E-SC-HEEE064-MC/FC（65-128）

オスメス

※E-SC-HEEE064-MC/FCとセット使用時

オスメス連結部分（オス・メス）正面図パネルカット寸法

型番リスト

表示件数

型番

E-SC-HD064-FC(65-128)

E-SC-HD064-MC

E-SC-HD064-MC(65-128)

E-SC-HDD072-FC(73-144)

E-SC-HDD072-MC

E-SC-HDD072-MC(73-144)

E-SC-HDD108-FC

E-SC-HDD108-FC(109-216)

E-SC-HDD108-MC

E-SC-HDD108-MC(109-216)

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

接続電線

(AWG or SQ)

電線接続方法

タイプ

芯番号

ピン購入要否

電線接続方法詳細

RoHS2（10物質）?

最小発注数量

10	250	3	メス(ソケット)	0.75～1.5mm2/AWG18～16	ネジ止め	小型	1-3	不要	ネジ圧着	対応	1個
10	250	3	オス(プラグ)	0.75～1.5mm2/AWG18～16	ネジ止め	小型	1-3	不要	ネジ圧着	対応	1個
10	250	4	メス(ソケット)	0.75～1.5mm2/AWG18～16	ネジ止め	小型	1-4	不要	ネジ圧着	対応	1個
10	250	4	オス(プラグ)	0.75～1.5mm2/AWG18～16	ネジ止め	小型	1-4	不要	ネジ圧着	対応	1個
16	250	10	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	小型	1-10	不要	ネジ圧着	対応	1個
16	250	10	メス(ソケット)	0.75～2.5mm2/AWG18～14	圧着	小型	1-10	要	冷間圧着	対応	1個
16	250	10	オス(プラグ)	0.75～2.5mm2/AWG18～14	ネジ止め	小型	1-10	不要	ネジ圧着	対応	1個
16	250	10	オス(プラグ)	0.75～2.5mm2/AWG18～14	圧着	小型	1-10	要	冷間圧着	対応	1個
16	250	16	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	小型	1-16	不要	ネジ圧着	対応	1個
16	250	16	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	小型	17-32	不要	ネジ圧着	対応	1個
16	250	16	メス(ソケット)	0.75～2.5mm2/AWG18～14	圧着	小型	1-16	要	冷間圧着	対応	1個
16	250	16	メス(ソケット)	0.75～2.5mm2/AWG18～14	圧着	小型	17-32	要	冷間圧着	対応	1個
16	250	16	オス(プラグ)	0.75～2.5mm2/AWG18～14	ネジ止め	小型	1-16	不要	ネジ圧着	対応	1個
16	250	16	オス(プラグ)	0.75～2.5mm2/AWG18～14	ネジ止め	小型	17-32	不要	ネジ圧着	対応	1個
16	250	16	オス(プラグ)	0.75～2.5mm2/AWG18～14	圧着	小型	1-16	要	冷間圧着	対応	1個
16	250	16	オス(プラグ)	0.75～2.5mm2/AWG18～14	圧着	小型	17-32	要	冷間圧着	対応	1個
10	250	7	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-7	要	冷間圧着	対応	1個
10	250	7	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-7	要	冷間圧着	対応	1個
10	50	8	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-8	要	冷間圧着	対応	1個
10	50	8	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-8	要	冷間圧着	対応	1個
10	250	15	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-15	要	冷間圧着	対応	1個
10	250	15	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-15	要	冷間圧着	対応	1個
10	250	25	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-25	要	冷間圧着	対応	1個
10	250	25	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	26-50	要	冷間圧着	対応	1個
10	250	25	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-25	要	冷間圧着	対応	1個
10	250	25	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	26-50	要	冷間圧着	対応	1個
10	250	40	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-40	要	冷間圧着	対応	1個
10	250	40	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	41-80	要	冷間圧着	対応	1個
10	250	40	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-40	要	冷間圧着	対応	1個
10	250	40	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	41-80	要	冷間圧着	対応	1個
10	250	64	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-64	要	冷間圧着	対応	1個
10	250	64	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	65-128	要	冷間圧着	対応	1個
10	250	64	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-64	要	冷間圧着	対応	1個
10	250	64	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	65-128	要	冷間圧着	対応	1個
10	250	24	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-24	要	冷間圧着	対応	1個
10	250	24	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-24	要	冷間圧着	対応	1個
10	250	42	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-42	要	冷間圧着	対応	1個
10	250	42	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-42	要	冷間圧着	対応	1個
10	250	72	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-72	要	冷間圧着	対応	1個
10	250	72	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	73-144	要	冷間圧着	対応	1個
10	250	72	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-72	要	冷間圧着	対応	1個
10	250	72	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	73-144	要	冷間圧着	対応	1個
10	250	108	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-108	要	冷間圧着	対応	1個
10	250	108	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	109-216	要	冷間圧着	対応	1個
10	250	108	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	1-108	要	冷間圧着	対応	1個
10	250	108	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	超高密度型	109-216	要	冷間圧着	対応	1個
16	500	6	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	標準型	1-6	不要	ネジ圧着	対応	1個
16	500	6	メス(ソケット)	0.14～4mm2/AWG26～12	圧着	標準型	1-6	要	冷間圧着	対応	1個
16	500	6	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	標準型	1-6	不要	スプリング圧着	対応	1個
16	500	6	オス(プラグ)	0.75～2.5mm2/AWG18～14	ネジ止め	標準型	1-6	不要	ネジ圧着	対応	1個
16	500	6	オス(プラグ)	0.14～4mm2/AWG26～12	圧着	標準型	1-6	要	冷間圧着	対応	1個
16	500	6	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	標準型	1-6	不要	スプリング圧着	対応	1個
16	500	10	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	標準型	1-10	不要	ネジ圧着	対応	1個
16	500	10	メス(ソケット)	0.14～4mm2/AWG26～12	圧着	標準型	1-10	要	冷間圧着	対応	1個
16	500	10	メス(ソケット)	0.14～2.5mm2/AWG26～14	圧着	標準型	1-10	不要	スプリング圧着	対応	1個
16	500	10	オス(プラグ)	0.75～2.5mm2/AWG18～14	ネジ止め	標準型	1-10	不要	ネジ圧着	対応	1個
16	500	10	オス(プラグ)	0.14～4mm2/AWG26～12	圧着	標準型	1-10	要	冷間圧着	対応	1個
16	500	10	オス(プラグ)	0.14～2.5mm2/AWG26～14	圧着	標準型	1-10	不要	スプリング圧着	対応	1個
16	500	16	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	標準型	1-16	不要	ネジ圧着	対応	1個
16	500	16	メス(ソケット)	0.75～2.5mm2/AWG18～14	ネジ止め	標準型	17-32	不要	ネジ圧着	対応	1個

通常単価(税別) (税込単価)	通常出荷日

690円 ( 759円 )	在庫品1日目当日出荷可能
690円 ( 759円 )	在庫品1日目当日出荷可能
755円 ( 831円 )	在庫品1日目当日出荷可能
755円 ( 831円 )	在庫品1日目当日出荷可能
1,335円 ( 1,469円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
1,725円 ( 1,898円 )	在庫品1日目当日出荷可能
1,715円 ( 1,887円 )	在庫品1日目当日出荷可能
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能
1,505円 ( 1,656円 )	在庫品1日目当日出荷可能
1,505円 ( 1,656円 )	在庫品1日目当日出荷可能
1,215円 ( 1,337円 )	在庫品1日目当日出荷可能
1,505円 ( 1,656円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	在庫品1日目当日出荷可能
875円 ( 963円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
1,845円 ( 2,030円 )	在庫品1日目当日出荷可能
1,845円 ( 2,030円 )	在庫品1日目当日出荷可能
1,845円 ( 2,030円 )	在庫品1日目当日出荷可能
1,845円 ( 2,030円 )	在庫品1日目当日出荷可能
1,259円 ( 1,385円 )	在庫品1日目当日出荷可能
1,129円 ( 1,242円 )	在庫品1日目当日出荷可能
1,305円 ( 1,436円 )	在庫品1日目当日出荷可能
1,305円 ( 1,436円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
900円 ( 990円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
792円 ( 871円 )	在庫品1日目当日出荷可能
1,265円 ( 1,392円 )	在庫品1日目当日出荷可能
2,040円 ( 2,244円 )	在庫品1日目当日出荷可能
792円 ( 871円 )	在庫品1日目当日出荷可能
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能
1,750円 ( 1,925円 )	在庫品1日目当日出荷可能

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの角型コネクタ商品です。

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

【ココが特長】
・接線方法豊富で多用途に対応
・小型から高密度までラインナップ豊富
・海外認証取得：UL、RoHS2（10物質）、IEC

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【ミスミオリジナル】ヘビーデューティネジ・冷間・スプリング圧着のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【ミスミオリジナル】ヘビーデューティネジ・冷間・スプリング圧着	【ミスミオリジナル】ヘビーデューティ電源・信号組合せ型大電流対応ネジ・冷間圧着	ミスミ防水A型コネクタ（ネジ式結線）	ミスミ防水E型コネクタ（ネジ式結線）	ミスミ防水D型コネクタ（圧着式結線）	ミスミ防水E型コネクタ（圧着式結線）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	470円-	2,380円 -	1,309円 -	1,540円 -	667円 -	1,962円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
用途	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続
耐環境性	難燃性	難燃性	防水性	防水性	防水性	防水性
シリーズ	その他	その他	Heavy duty	Heavy duty	Heavy duty	Heavy duty
ケーブル仕上がり外径(mm)	その他	その他	-	-	-	-
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート

角型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

角型コネクタに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

接続電線(AWG or SQ)

電線接続方法

タイプ

芯番号

ピン購入要否

出荷日

【ミスミ オリジナル】ヘビーデューティ ネジ・冷間・スプリング圧着

商品仕様

規格表

外形図

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

角型コネクタカテゴリの売れ筋ランキング

角型コネクタに関連する通販・販売特集

技術サポート窓口

chemSHERPA

【ミスミオリジナル】ヘビーデューティネジ・冷間・スプリング圧着
