【ミスミオリジナル】丸形コネクタレセプタクル・プラグメタルタイプ IP65・IP67

通常単価(税別): 298円～1,498円

税込単価: 328円～1,648円

通常出荷日：在庫品1日目当日出荷可能

コストパフォーマンス重視のミスミオリジナルの丸型コネクタ商品です。

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
嵌合相手はパネルカット径が同じものを選択ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

ミスミ

【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプ

通常価格(税別)： 192円 (税込価格：211円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【ミスミオリジナル】丸形コネクタメタルタイプ IP65・IP67

通常価格(税別)： 484円 (税込価格：532円)

通常出荷日：在庫品1日目

未確定：候補が154型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

商品仕様

型式構成

シリーズ		パネルカット径	属性	芯数		特徴
E-CC	-	Y32：Φ32 Y28：Φ28 Y24：Φ24 Y20：Φ20 Y16：Φ16 Y12：Φ12	J：オス K：メス	2～10、12	-	Z：角型フランジパネル ZM：丸型フランジパネル ZI：ケーブルクランププレート付 IB：金属クランプナット付

規格表

型式	属性	サイズ			重量	パネルカット径	芯数	定格電圧	定格電流		温度範囲		脱着方法	接線方法	挿抜耐久性	絶縁抵抗	接触抵抗		導線線径				材質	認証	IP等級	適合レセプタクル
型式	属性	長さ(mm)	幅(mm)	高さ(mm)	g	パネルカット径	芯数	V	電源（A)	信号（A)	電源（℃）	信号（℃）	脱着方法	接線方法	挿抜耐久性	mΩ	電源（mΩ）	信号（mΩ）	電源（mm²）	信号（mm²）	電源（AWG）	信号（AWG）	材質	認証	IP等級	型式末尾	URL
E-CC-Y12K2-ZM	メス	19.6	18	18	21	12	2	250	13	-	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	2	-	≦1.5	-	≦16	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	67	TE/TI	こちら
E-CC-Y12K2-Z	メス	19.7	18	18	21
E-CC-Y12J2-ZM	オス	19.6	18	18	21
E-CC-Y12J2-Z	オス	19.7	18	18	21
E-CC-Y12K3-ZM	メス	19.6	18	18	21		3
E-CC-Y12K3-Z	メス	19.7	18	18	21
E-CC-Y12J3-ZM	オス	19.6	18	18	21
E-CC-Y12J3-Z	オス	19.7	18	18	21
E-CC-Y12K4-ZM	メス	19.6	18	18	21		4	200	5								5		≦0.75		≦18
E-CC-Y12K4-Z	メス	19.7	18	18	21
E-CC-Y12J4-ZM	オス	19.6	18	18	21
E-CC-Y12J4-Z	オス	19.7	18	18	21
E-CC-Y12K5-ZM	メス	19.6	18	18	21		5	180
E-CC-Y12K5-Z	メス	19.7	18	18	21
E-CC-Y12J5-ZM	オス	19.6	18	18	21
E-CC-Y12J5-Z	オス	19.7	18	18	21
E-CC-Y12K6-ZM	メス	19.6	18	18	21		6	125		-	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000		-		-		-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	67	TE/TI	こちら
E-CC-Y12K6-Z	メス	19.7	18	18	21
E-CC-Y12J6-ZM	オス	19.6	18	18	21
E-CC-Y12J6-Z	オス	19.7	18	18	21
E-CC-Y12K7-ZM	メス	19.6	18	18	21		7
E-CC-Y12K7-Z	メス	19.7	18	18	21
E-CC-Y12J7-ZM	オス	19.6	18	18	21
E-CC-Y12J7-Z	オス	19.7	18	18	21
E-CC-Y12K9-ZM	メス	19.6	18	18	21		9		3								10		≦0.5		≦20
E-CC-Y12K9-Z	メス	19.7	18	18	21
E-CC-Y12J9-ZM	オス	19.6	18	18	21
E-CC-Y12J9-Z	オス	19.7	18	18	21
E-CC-Y16K2-ZM	メス	21.6	18	18	31	16	2	500	10	-	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	2.5	-	≦1.5	-	≦16	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	67	TE/TI	こちら
E-CC-Y16K2-Z	メス	21.6	18	18	31
E-CC-Y16J2-ZM	オス	21.6	18	18	31
E-CC-Y16J2-Z	オス	21.6	18	18	31
E-CC-Y16K3-ZM	メス	21.6	18	18	31		3
E-CC-Y16K3-Z	メス	21.6	18	18	31
E-CC-Y16J3-ZM	オス	21.6	18	18	31
E-CC-Y16J3-Z	オス	21.6	18	18	31
E-CC-Y16K4-ZM	メス	21.6	18	18	31		4		5								5		≦0.75		≦18
E-CC-Y16K4-Z	メス	21.6	18	18	31
E-CC-Y16J4-ZM	オス	21.6	18	18	31
E-CC-Y16J4-Z	オス	21.6	18	18	31
E-CC-Y16K5-ZM	メス	21.6	18	18	31		5
E-CC-Y16K5-Z	メス	21.6	18	18	31
E-CC-Y16J5-ZM	オス	21.6	18	18	31
E-CC-Y16J5-Z	オス	21.6	18	18	31
E-CC-Y16K7-ZM	メス	21.6	18	18	31		7	400
E-CC-Y16K7-Z	メス	21.6	18	18	31
E-CC-Y16J7-ZM	オス	21.6	18	18	31
E-CC-Y16J7-Z	オス	21.6	18	18	31
E-CC-Y16K10-ZM	メス	21.6	18	18	31		10
E-CC-Y16K10-Z	メス	21.6	18	18	31
E-CC-Y16J10-ZM	オス	21.6	18	18	31
E-CC-Y16J10-Z	オス	21.6	18	18	31
E-CC-Y20K2-ZM	メス	23	22	22	44	20	2	500	25	-	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	1	-	≦4	-	≦12	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	67	TE/TI	こちら
E-CC-Y20K2-Z	メス	23	22	22	44
E-CC-Y20J2-ZM	オス	23	22	22	44
E-CC-Y20J2-Z	オス	23	22	22	44
E-CC-Y20K3-ZM	メス	23	22	22	44		3
E-CC-Y20K3-Z	メス	23	22	22	44
E-CC-Y20J3-ZM	オス	23	22	22	44
E-CC-Y20J3-Z	オス	23	22	22	44
E-CC-Y20K4-ZM	メス	23	22	22	44		4
E-CC-Y20K4-Z	メス	23	22	22	44
E-CC-Y20J4-ZM	オス	23	22	22	44
E-CC-Y20J4-Z	オス	23	22	22	44
E-CC-Y20K5-ZM	メス	23	22	22	44		5		10								2.5		≦1.5		≦16
E-CC-Y20K5-Z	メス	23	22	22	44
E-CC-Y20J5-ZM	オス	23	22	22	44
E-CC-Y20J5-Z	オス	23	22	22	44
E-CC-Y20K6-ZM	メス	23	22	22	44		6		25	5	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	1	5	≦4	≦0.75	≦12	≦18	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	67	TE/TI	こちら
E-CC-Y20K6-Z	メス	23	22	22	44
E-CC-Y20J6-ZM	オス	23	22	22	44
E-CC-Y20J6-Z	オス	23	22	22	44
E-CC-Y20K7-ZM	メス	23	22	22	44		7		10	-							2.5	-	≦1.5	-	≦16	-
E-CC-Y20K7-Z	メス	23	22	22	44
E-CC-Y20J7-ZM	オス	23	22	22	44
E-CC-Y20J7-Z	オス	23	22	22	44
E-CC-Y20K8-ZM	メス	23	22	22	44		8
E-CC-Y20K8-Z	メス	23	22	22	44
E-CC-Y20J8-ZM	オス	23	22	22	44
E-CC-Y20J8-Z	オス	23	22	22	44
E-CC-Y20K12-ZM	メス	23	22	22	44		12	400	5								5		≦0.75		≦18
E-CC-Y20K12-Z	メス	23	22	22	44
E-CC-Y20J12-ZM	オス	23	22	22	44
E-CC-Y20J12-Z	オス	23	22	22	44
E-CC-Y24K2-ZM	メス	23	26	26	60	24	2	500	25	-	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	1	-	≦4	-	≦12	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE		TE/TI	こちら
E-CC-Y24K2-Z	メス	23	26	26	60
E-CC-Y24J2-IB	オス	92	26	26	60																				65
E-CC-Y24J2-Z	オス	23	26	26	60																				67
E-CC-Y24J2-ZM	オス	23	26	26	60
E-CC-Y24K3-ZM	メス	23	26	26	60		3
E-CC-Y24K3-Z	メス	23	26	26	60
E-CC-Y24J3-ZM	オス	23	26	26	60
E-CC-Y24J3-Z	オス	23	26	26	60
E-CC-Y24K4-ZM	メス	23	26	26	60		4
E-CC-Y24K4-Z	メス	23	26	26	60
E-CC-Y24J4-ZM	オス	23	26	26	60
E-CC-Y24J4-Z	オス	23	26	26	60
E-CC-Y24K10-ZM	メス	23	26	26	60		10		10								2.5		≦1.5		≦16
E-CC-Y24K10-Z	メス	23	26	26	60
E-CC-Y24J10-ZM	オス	23	26	26	60
E-CC-Y24J10-Z	オス	23	26	26	60
E-CC-Y24K12-ZM	メス	23	26	26	60		12
E-CC-Y24K12-Z	メス	23	26	26	60
E-CC-Y24J12-ZM	オス	23	26	26	60
E-CC-Y24J12-IB	オス	92	26	26	60																				65
E-CC-Y24J12-Z	オス	23	26	26	60																				67
E-CC-Y28K2-ZM	メス	23	30	30	75	28	2	500	50	-	-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	0.5	-	≦10	-	≦7	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE		TE/TI	こちら
E-CC-Y28K2-Z	メス	23	30	30	75
E-CC-Y28J2-ZM	オス	23	30	30	75
E-CC-Y28J2-Z	オス	23	30	30	75
E-CC-Y28K3-ZM	メス	23	30	30	75		3
E-CC-Y28K3-Z	メス	23	30	30	75
E-CC-Y28J3-ZM	オス	23	30	30	75
E-CC-Y28J3-Z	オス	23	30	30	75
E-CC-Y28K4-ZM	メス	23	30	30	75		4		25								1		≦4		≦12
E-CC-Y28K4-Z	メス	23	30	30	75
E-CC-Y28J4-ZM	オス	23	30	30	75
E-CC-Y28J4-Z	オス	23	30	30	75
E-CC-Y28K7-ZM	メス	23	30	30	75		7
E-CC-Y28K7-Z	メス	23	30	30	75
E-CC-Y28J7-ZM	オス	23	30	30	75
E-CC-Y28J7-Z	オス	23	30	30	75
E-CC-Y28K8-ZM	メス	23	30	30	75		8
E-CC-Y28K8-Z	メス	23	30	30	75
E-CC-Y28J8-ZM	オス	23	30	30	75
E-CC-Y28J8-Z	オス	23	30	30	75
E-CC-Y28K10-ZM	メス	23	30	30	75		10
E-CC-Y28K10-Z	メス	23	30	30	75
E-CC-Y28J10-ZM	オス	23	30	30	75
E-CC-Y28J10-Z	オス	23	30	30	75
E-CC-Y28K12-ZM	メス	23	30	30	75		12		10								2.5		≦1.5		≦16
E-CC-Y28K12-Z	メス	23	30	30	75
E-CC-Y28J12-ZM	オス	23	30	30	75
E-CC-Y28J12-Z	オス	23	30	30	75
E-CC-Y32K4-ZI	メス	119	35	35	140	32	4	500	50		-40℃～85℃	-20℃～70℃	ワンタッチ式	はんだ： Φ0.7、Φ1、Φ1.5、Φ1.6、 Φ2.5、Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、Φ3.5、 Φ5.5、Φ10㎜	500回（USB：1500回）	2000	0.5		≦10		≦7		シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	65	TE/TI	こちら
E-CC-Y32K4-Z	メス	34	44	44	140																				67
E-CC-Y32J4-ZI	オス	119	35	35	140																				65
E-CC-Y32J4-Z	オス	34	44	44	140																				67
E-CC-Y32K6-ZI	メス	119	35	35	140		6			10								2.5		≦1.5		≦16			65
E-CC-Y32K6-Z	メス	34	44	44	140																				67
E-CC-Y32J6-ZI	オス	119	35	35	140																				65
E-CC-Y32J6-Z	オス	34	44	44	140																				67
E-CC-Y32K8-ZI	メス	119	35	35	140		8																		65
E-CC-Y32K8-Z	メス	34	44	44	140																				67
E-CC-Y32J8-ZI	オス	119	35	35	140																				65
E-CC-Y32J8-Z	オス	34	44	44	140																				67
E-CC-Y32K10-ZI	メス	119	35	35	140		10		25								1		≦4		≦12				65
E-CC-Y32K10-Z	メス	34	44	44	140																				67
E-CC-Y32J10-ZI	オス	119	35	35	140																				65
E-CC-Y32J10-Z	オス	34	44	44	140																				67
E-CC-Y32K12-ZI	メス	119	35	35	140		12			-								-		-		-			65
E-CC-Y32K12-Z	メス	34	44	44	140																				67
E-CC-Y32J12-ZI	オス	119	35	35	140																				65
E-CC-Y32J12-Z	オス	34	44	44	140																				67

詳細仕様

温度範囲	電源：-40℃～85℃ 信号：-20℃～70℃
ﾋﾟﾝ材質	銅合金
ﾋﾟﾝメッキ	金
挿抜耐久性	500回

外形図

E-CC-Y12〇〇-ZM

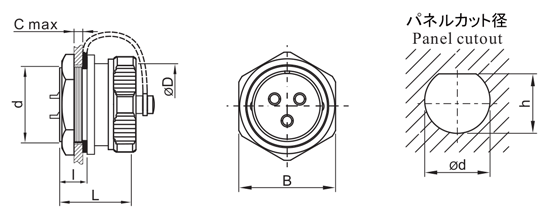

E-CC-Y16～28〇〇-ZM

寸法	Y16	Y20	Y24	Y28
d	M16X1	M20X1	M24X1	M28X1
D	18	22	26	30
C	5	5	5	5
I	9.7	9.9	10	10.2
L	21.6	23	23	23
B	21.2	25.5	29.2	33.3
φd	15.9	19.7	23.7	27.7
h	15.3	19.3	23.2	26.9

E-CC-Y12〇〇-Z

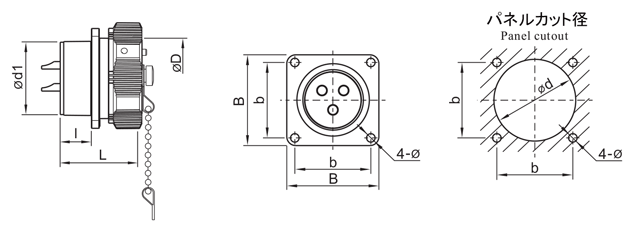

E-CC-Y16～32〇〇-Z

寸法	Y16	Y20	Y24	Y28	Y32
d1	15.8	19.8	23.8	27.8	31.8
D	18	22	26	30	35
I	9.7	10	10	10	14.4
L	21.6	23	23	23	34
b	20	22	26	30	32
B	26	29	32	36	42
d	16.5	20.5	24.5	28.5	32.5
φ	3.2	3.2	3.2	3.2	3.5

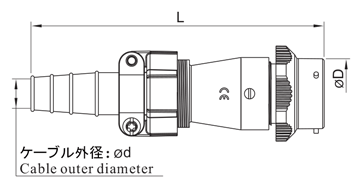

末尾：ZI

寸法	Y32
D	35
L	119
φd	13-15.6

末尾：IB

寸法	Y24
D	26
L	92
φd	8-10.5

型番リスト

表示件数

型番

用途	許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	電線接続方法	適合シェルサイズ	コネクタタイプ	保護等級	最小発注数量

パネルマウント	13（電源）	250	2	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	2	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	3	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	3	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	200	4	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	200	4	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	180	5	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	180	5	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	6	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	6	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	7	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	7	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	3（電源）	125	9	オス(プラグ)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	3（電源）	125	9	オス(プラグ)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	2	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	2	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	3	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	13（電源）	250	3	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	200	4	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	200	4	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	180	5	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	180	5	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	6	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	6	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	7	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	125	7	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	3（電源）	125	9	メス(ソケット)	ハンダ	12	角型フランジパネル	IP67	1個
パネルマウント	3（電源）	125	9	メス(ソケット)	ハンダ	12	丸型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	2	オス(プラグ)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	2	オス(プラグ)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	3	オス(プラグ)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	3	オス(プラグ)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	4	オス(プラグ)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	4	オス(プラグ)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	5	オス(プラグ)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	5	オス(プラグ)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	7	オス(プラグ)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	7	オス(プラグ)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	10	オス(プラグ)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	10	オス(プラグ)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	2	メス(ソケット)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	2	メス(ソケット)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	3	メス(ソケット)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	3	メス(ソケット)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	4	メス(ソケット)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	4	メス(ソケット)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	5	メス(ソケット)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	500	5	メス(ソケット)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	7	メス(ソケット)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	7	メス(ソケット)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	10	メス(ソケット)	ハンダ	16	角型フランジパネル	IP67	1個
パネルマウント	5（電源）	400	10	メス(ソケット)	ハンダ	16	丸型フランジパネル	IP67	1個
パネルマウント	25（電源）	500	2	オス(プラグ)	その他	20	角型フランジパネル	IP67	1個
パネルマウント	25（電源）	500	2	オス(プラグ)	その他	20	丸型フランジパネル	IP67	1個
パネルマウント	25（電源）	500	3	オス(プラグ)	その他	20	角型フランジパネル	IP67	1個
パネルマウント	25（電源）	500	3	オス(プラグ)	その他	20	丸型フランジパネル	IP67	1個
パネルマウント	25（電源）	500	4	オス(プラグ)	その他	20	角型フランジパネル	IP67	1個
パネルマウント	25（電源）	500	4	オス(プラグ)	その他	20	丸型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	5	オス(プラグ)	ハンダ	20	角型フランジパネル	IP67	1個
パネルマウント	10（電源）	500	5	オス(プラグ)	ハンダ	20	丸型フランジパネル	IP67	1個

通常単価(税別) (税込単価)	通常出荷日

298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの丸型コネクタ商品です。

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
嵌合相手はパネルカット径が同じものを選択ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

【ココが特長】
・ワンタッチ式
・ラインナップ豊富、多用途
・海外認証：CE、RoHS
・IP65・IP67

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【ミスミオリジナル】丸形コネクタレセプタクル・プラグメタルタイプ IP65・IP67のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【ミスミオリジナル】丸形コネクタレセプタクル・プラグメタルタイプ IP65・IP67	【ミスミオリジナル】丸形コネクタメタルタイプ IP65・IP67	【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプ	【ミスミオリジナル】丸形コネクタ非防水メタルタイプ	【ミスミオリジナル】丸形コネクタ電源用ストレート・アングルタイプ IP67	IP68スクリューレスパネルマウント防水コネクタ THS389Eシリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	タカチ電機工業
通常価格	298円-	484円 -	192円 -	198円 -	675円	2,532円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	4日目
シリーズ	その他	その他	その他	その他	その他	その他
接続方向	ストレート	ストレート	ストレート	ストレート	-	ストレート
耐環境性	防水性	防水性	耐環境性なし	耐環境性なし	難燃性	防水性
代表規格	CE	CE	CE	CE	CE	CE
シリーズ詳細	E-CC	E-CC	E-CC	E-CC	E-CC	-

丸型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

用途

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

電線接続方法

適合シェルサイズ

コネクタタイプ

出荷日

【ミスミオリジナル】丸形コネクタレセプタクル・プラグメタルタイプ IP65・IP67

商品仕様

規格表

外形図

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

用途

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

電線接続方法

適合シェルサイズ

コネクタタイプ

出荷日

【ミスミ オリジナル】丸形コネクタ レセプタクル・プラグ メタルタイプ IP65・IP67

商品仕様

規格表

外形図

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【ミスミオリジナル】丸形コネクタレセプタクル・プラグメタルタイプ IP65・IP67
