【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 192円～1,098円

税込単価: 211円～1,208円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ミスミオリジナル】丸形コネクタ非防水メタルタイプ

通常価格(税別)： 198円 (税込価格：218円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【ミスミオリジナル】丸形コネクタメタルタイプ IP65・IP67

通常価格(税別)： 484円 (税込価格：532円)

通常出荷日：在庫品1日目

コストパフォーマンス重視のミスミオリジナルの丸型コネクタ商品です。

詳細情報を確認する

規格・仕様：

CE対応

シリーズ
その他
許容電圧(V)
500
接続方向
ストレート
耐環境性
耐環境性なし
代表規格
CE
シリーズ詳細
E-CC
着脱方法
ネジ式

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
嵌合相手はパネルカット径が同じものを選択ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が176型番あります。

商品仕様
型番リスト
詳細情報

商品仕様

型式構成

シリーズ		パネルカット径	属性	芯数		特徴
E-CC	-	S32：Φ32 S28：Φ28 S24：Φ24 S20：Φ20 S16：Φ16	J：オス K：メス	2～8、 10、12	-	ZY,ZYB：ケーブルクランププレート付 Z：角フランジ ZM：丸型フランジ

規格表

型式	属性	サイズ			重量	パネルカット径	芯数	定格電圧	定格電流		温度範囲	脱着方法	接線方法	挿抜耐久性	絶縁抵抗	接触抵抗		導線線径				材質	認証	適合レセプタクル
型式	属性	長さ(mm)	幅(mm)	高さ(mm)	g	パネルカット径	芯数	V	電源（A)	信号（A)	℃	脱着方法	接線方法	挿抜耐久性	mΩ	電源（mΩ）	信号（mΩ）	電源（mm²）	信号（mm²）	電源（AWG）	信号（AWG）	材質	認証	型式末尾	URL
E-CC-S16K2-ZYB	メス	50.5	18	18	37	16	2	500	10	-	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	2.5	-	≦1.5	-	≦16	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S16K2-ZM	メス	21.6	18	18	21
E-CC-S16K2-Z	メス	21.6	18	18	25
E-CC-S16J2-ZYB	オス	50.5	18	18	37
E-CC-S16J2-ZM	オス	21.6	18	18	21
E-CC-S16J2-Z	オス	21.6	18	18	21
E-CC-S16K3-ZYB	メス	50.5	18	18	37	16	3
E-CC-S16K3-ZM	メス	21.6	18	18	21
E-CC-S16K3-Z	メス	21.6	18	18	21
E-CC-S16J3-ZYB	オス	50.5	18	18	37
E-CC-S16J3-ZM	オス	21.6	18	18	21
E-CC-S16J3-Z	オス	21.6	18	18	21
E-CC-S16K4-ZYB	メス	50.5	18	18	37	16	4	500	5	-	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	5	-	≦0.75	-	≦18	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S16K4-ZM	メス	21.6	18	18	21
E-CC-S16K4-Z	メス	21.6	18	18	21
E-CC-S16J4-ZYB	オス	50.5	18	18	37
E-CC-S16J4-ZM	オス	21.6	18	18	21
E-CC-S16J4-Z	オス	21.6	18	18	21
E-CC-S16K5-ZYB	メス	50.5	18	18	37	16	5
E-CC-S16K5-ZM	メス	21.6	18	18	21
E-CC-S16K5-Z	メス	21.6	18	18	25
E-CC-S16J5-ZYB	オス	50.5	18	18	37
E-CC-S16J5-ZM	オス	21.6	18	18	21
E-CC-S16J5-Z	オス	21.6	18	18	21
E-CC-S16K7-ZYB	メス	50.5	18	18	37	16	7	500	5	-	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	5	-	≦0.75	-	≦18	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S16K7-ZM	メス	21.6	18	18	21
E-CC-S16K7-Z	メス	21.6	18	18	21
E-CC-S16J7-ZYB	オス	50.5	18	18	37
E-CC-S16J7-ZM	オス	21.6	18	18	21
E-CC-S16J7-Z	オス	21.6	18	18	21
E-CC-S16K10-ZYB	メス	50.5	18	18	37	16	10
E-CC-S16K10-ZM	メス	21.6	18	18	21
E-CC-S16K10-Z	メス	21.6	18	18	26
E-CC-S16J10-ZYB	オス	50.5	18	18	37
E-CC-S16J10-ZM	オス	21.6	18	18	21
E-CC-S16J10-Z	オス	21.6	18	18	21
E-CC-S20K2-ZYB	メス	60.5	22	22	70	20	2	500	25	-	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	1	-	≦4	-	≦12	-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S20K2-ZM	メス	23	22	22	29
E-CC-S20K2-Z	メス	23	22	22	28
E-CC-S20J2-ZYB	オス	60.5	22	22	70
E-CC-S20J2-ZM	オス	23	22	22	29
E-CC-S20J2-Z	オス	23	22	22	29
E-CC-S20K3-ZYB	メス	60.5	22	22	70	20	3
E-CC-S20K3-ZM	メス	23	22	22	29
E-CC-S20K3-Z	メス	23	22	22	29
E-CC-S20J3-ZYB	オス	60.5	22	22	70
E-CC-S20J3-ZM	オス	23	22	22	29
E-CC-S20J3-Z	オス	23	22	22	29
E-CC-S20K4-ZYB	メス	60.5	22	22	70	20	4	500		-	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	1	-		-		-	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S20K4-ZM	メス	23	22	22	29
E-CC-S20K4-Z	メス	23	22	22	29
E-CC-S20J4-ZYB	オス	60.5	22	22	70
E-CC-S20J4-ZM	オス	23	22	22	29
E-CC-S20J4-Z	オス	23	22	22	29
E-CC-S20K5-ZYB	メス	60.5	22	22	70	20	5		10									≦1.5		≦16
E-CC-S20K5-ZM	メス	23	22	22	29
E-CC-S20K5-Z	メス	23	22	22	29
E-CC-S20J5-ZYB	オス	60.5	22	22	70
E-CC-S20J5-ZM	オス	23	22	22	29
E-CC-S20J5-Z	オス	23	22	22	29
E-CC-S20K6-ZYB	メス	60.5	22	22	70	20	6	500	25	5	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	1	5	≦4	≦0.75	≦12	≦18	シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S20K6-ZM	メス	23	22	22	29
E-CC-S20K6-Z	メス	23	22	22	29
E-CC-S20J6-ZYB	オス	60.5	22	22	70
E-CC-S20J6-ZM	オス	23	22	22	29
E-CC-S20J6-Z	オス	23	22	22	29
E-CC-S20K7-ZYB	メス	60.5	22	22	70	20	7		10	-						2.5	-	≦1.5	-	≦16	-
E-CC-S20K7-ZM	メス	23	22	22	29
E-CC-S20K7-Z	メス	23	22	22	36
E-CC-S20J7-ZYB	オス	60.5	22	22	70
E-CC-S20J7-ZM	オス	23	22	22	29
E-CC-S20J7-Z	オス	23	22	22	29
E-CC-S20K8-ZYB	メス	60.5	22	22	70	20	8	500			-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000							シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S20K8-ZM	メス	23	22	22	29
E-CC-S20K8-Z	メス	23	22	22	29
E-CC-S20J8-ZYB	オス	60.5	22	22	70
E-CC-S20J8-ZM	オス	23	22	22	29
E-CC-S20J8-Z	オス	23	22	22	29
E-CC-S20K12-ZYB	メス	60.5	22	22	70	20	12		5	-						5	-	≦0.75	-	≦18	-
E-CC-S20K12-ZM	メス	23	22	22	29
E-CC-S20K12-Z	メス	23	22	22	36
E-CC-S20J12-ZYB	オス	60.5	22	22	70
E-CC-S20J12-ZM	オス	23	22	22	29
E-CC-S20J12-Z	オス	23	22	22	29
E-CC-S24K2-ZYB	メス	63.5	26	26	89	24	2	500	10		-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	1		≦4		≦12		シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S24K2-ZM	メス	23	26	26	41
E-CC-S24K2-Z	メス	23	26	26	18
E-CC-S24J2-ZYB	オス	63.5	26	26	89
E-CC-S24J2-ZM	オス	23	26	26	41
E-CC-S24J2-Z	オス	23	26	26	41
E-CC-S24K3-ZYB	メス	63.5	26	26	89	24	3			-							-		-		-
E-CC-S24K3-ZM	メス	23	26	26	41
E-CC-S24K3-Z	メス	23	26	26	41
E-CC-S24J3-ZYB	オス	63.5	26	26	89
E-CC-S24J3-ZM	オス	23	26	26	41
E-CC-S24J3-Z	オス	23	26	26	41
E-CC-S24K4-ZYB	メス	63.5	26	26	89	24	4	500	10		-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000							シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S24K4-ZM	メス	23	26	26	41
E-CC-S24K4-Z	メス	23	26	26	41
E-CC-S24J4-ZYB	オス	63.5	26	26	89
E-CC-S24J4-ZM	オス	23	26	26	41
E-CC-S24J4-Z	オス	23	26	26	41
E-CC-S24K10-ZYB	メス	63.5	26	26	89	24	10			-						2.5	-	≦1.5	-	≦16	-
E-CC-S24K10-ZM	メス	23	26	26	41
E-CC-S24K10-Z	メス	23	26	26	47
E-CC-S24J10-ZYB	オス	63.5	26	26	89
E-CC-S24J10-ZM	オス	23	26	26	41
E-CC-S24J10-Z	オス	23	26	26	41
E-CC-S24K12-ZYB	メス	63.5	26	26	89	24	12	500			-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000							シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S24K12-ZM	メス	23	26	26	41
E-CC-S24K12-Z	メス	23	26	26	41
E-CC-S24J12-ZYB	オス	63.5	26	26	89
E-CC-S24J12-ZM	オス	23	26	26	41
E-CC-S24J12-Z	オス	23	26	26	41
E-CC-S28K2-ZYB	メス	69	30	30	128	28	2		50	-						0.5	-	≦10	-	≦7	-
E-CC-S28K2-ZM	メス	23	30	30	53
E-CC-S28K2-Z	メス	23	30	30	62
E-CC-S28J2-ZYB	オス	69	30	30	128
E-CC-S28J2-ZM	オス	23	30	30	53
E-CC-S28J2-Z	オス	23	30	30	29
E-CC-S28K3-ZYB	メス	69	30	30	128	28	3	500			-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000							シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S28K3-ZM	メス	23	30	30	53
E-CC-S28K3-Z	メス	23	30	30	29
E-CC-S28J3-ZYB	オス	69	30	30	128
E-CC-S28J3-ZM	オス	23	30	30	53
E-CC-S28J3-Z	オス	23	30	30	29
E-CC-S28K4-ZYB	メス	69	30	30	128	28	4		25	-						1	-	≦4	-	≦12	-
E-CC-S28K4-ZM	メス	23	30	30	53
E-CC-S28K4-Z	メス	23	30	30	29
E-CC-S28J4-ZYB	オス	69	30	30	128
E-CC-S28J4-ZM	オス	23	30	30	53
E-CC-S28J4-Z	オス	23	30	30	29
E-CC-S28K7-ZYB	メス	69	30	30	128	28	7	500			-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000							シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S28K7-ZM	メス	23	30	30	53
E-CC-S28K7-Z	メス	23	30	30	29
E-CC-S28J7-ZYB	オス	69	30	30	128
E-CC-S28J7-ZM	オス	23	30	30	53
E-CC-S28J7-Z	オス	23	30	30	29
E-CC-S28K8-ZYB	メス	69	30	30	128	28	8		25	-						1	-	≦4	-	≦12	-
E-CC-S28K8-ZM	メス	23	30	30	53
E-CC-S28K8-Z	メス	23	30	30	29
E-CC-S28J8-ZYB	オス	69	30	30	128
E-CC-S28J8-ZM	オス	23	30	30	53
E-CC-S28J8-Z	オス	23	30	30	29
E-CC-S28K10-ZYB	メス	69	30	30	128	28	10	500			-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000							シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S28K10-ZM	メス	23	30	30	53
E-CC-S28K10-Z	メス	23	30	30	29
E-CC-S28J10-ZYB	オス	69	30	30	128
E-CC-S28J10-ZM	オス	23	30	30	53
E-CC-S28J10-Z	オス	23	30	30	29
E-CC-S28K12-ZYB	メス	69	30	30	128	28	12		10							2.5	-	≦1.5	-	≦16	-
E-CC-S28K12-ZM	メス	23	30	30	53
E-CC-S28K12-Z	メス	23	30	30	59
E-CC-S28J12-ZYB	オス	69	30	30	128
E-CC-S28J12-ZM	オス	23	30	30	53
E-CC-S28J12-Z	オス	23	30	30	29
E-CC-S32K4-ZY	メス	86	35	35	185	32	4	500	50	50	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	0.5		≦10		≦7		シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S32K4-Z	メス	34	35	35	114
E-CC-S32J4-ZY	オス	86	35	35	185
E-CC-S32J4-Z	オス	34	35	35	50
E-CC-S32K6-ZY	メス	86	35	35	185	32	6			10							2.5	≦10	≦1.5		≦16
E-CC-S32K6-Z	メス	34	35	35	50
E-CC-S32J6-ZY	オス	86	35	35	185
E-CC-S32J6-Z	オス	34	35	35	50
E-CC-S32K8-ZY	メス	86	35	35	185	32	8
E-CC-S32K8-Z	メス	34	35	35	50
E-CC-S32J8-ZY	オス	86	35	35	185
E-CC-S32J8-Z	オス	34	35	35	50
E-CC-S32K10-ZY	メス	86	35	35	185	32	10	500	25	-	-40℃～85℃	ネジ式	はんだ： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5㎜ネジかしめ： Φ2.5、Φ3、Φ3.5㎜圧着： Φ1、Φ1.5、Φ2.5、 Φ3.5、Φ5.5、Φ10㎜	500回	2000	1	-	≦4		≦12		シェル：亜鉛合金（クロムメッキ）ピン：銅合金（金メッキ）	RoHS CE	TQ/TD/TY	こちら
E-CC-S32K10-Z	メス	34	35	35	105
E-CC-S32J10-ZY	オス	86	35	35	185
E-CC-S32J10-Z	オス	34	35	35	50
E-CC-S32K12-ZY	メス	86	35	35	185	32	12												-		-
E-CC-S32K12-Z	メス	34	35	35	50
E-CC-S32J12-ZY	オス	86	35	35	185
E-CC-S32J12-Z	オス	34	35	35	50

詳細仕様

温度範囲	-40℃～85℃
ﾋﾟﾝ材質	銅合金
ﾋﾟﾝメッキ	金
挿抜耐久性	500回

外形図

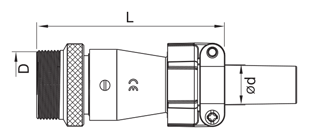

末尾：ZY

寸法	S32
φD	M35X1.5
L	86
φd max	19

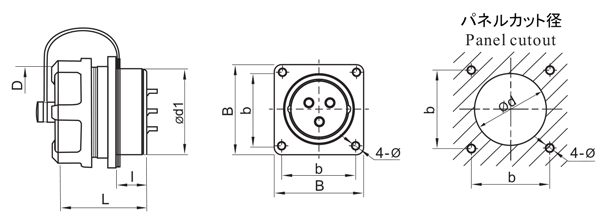

末尾：Z

寸法	S16	S20	S24	S28	S32
φd1	15.8	19.8	23.8	27.8	31.8
D	M18X1	M22X1	M26X1	M30X1	M35X1.5
I	9.7	10	10	10	14.4
L	21.6	23	23	23	34
b	20	22	26	30	32
B	26	29	32	36	42
φd	16.5	20.5	24.5	28.5	32.5
φ	3.2	3.2	3.2	3.2	3.5

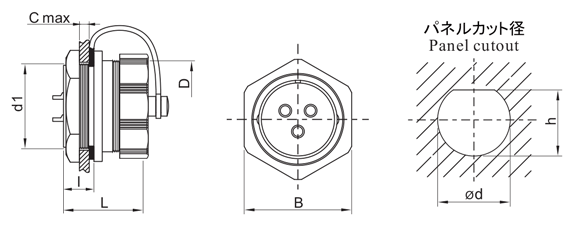

末尾：ZM

寸法	S16	S20	S24	S28
d1	M16X1	M20X1	M24X1	M28X1
D	M18X1	M22X1	M26X1	M30X1
C	5	5	5	5
I	9.7	9.9	10	10.2
L	21.6	23	23	23
B	21.2	25	29.2	33.3
φd	15.9	19.7	23.7	27.7
h	15.3	19.3	23.2	26.9

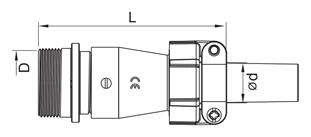

末尾：ZYB

寸法	S16	S20	S24	S28
φD	M18X1	M22X1	M26X1	M30X1
L	50.5	60.5	63.5	69
φd max	10.4	13.5	13.5	17

型番リスト

表示件数

型番

用途	許容電流(A)	ピン数	適用ピン・コンタクト	電線接続方法	適合シェルサイズ	コネクタタイプ	最小発注数量

パネルマウント	10（電源）	2	オス(プラグ)	ハンダ	16	角フランジ	1個
パネルマウント	10（電源）	2	オス(プラグ)	ハンダ	16	丸型フランジ	1個
ケーブル接続	10（電源）	2	オス(プラグ)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	10（電源）	3	オス(プラグ)	ハンダ	16	角フランジ	1個
パネルマウント	10（電源）	3	オス(プラグ)	ハンダ	16	丸型フランジ	1個
ケーブル接続	10（電源）	3	オス(プラグ)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	4	オス(プラグ)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	4	オス(プラグ)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	4	オス(プラグ)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	5	オス(プラグ)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	5	オス(プラグ)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	5	オス(プラグ)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	7	オス(プラグ)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	7	オス(プラグ)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	7	オス(プラグ)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	10	オス(プラグ)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	10	オス(プラグ)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	10	オス(プラグ)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	10（電源）	2	メス(ソケット)	ハンダ	16	角フランジ	1個
パネルマウント	10（電源）	2	メス(ソケット)	ハンダ	16	丸型フランジ	1個
ケーブル接続	10（電源）	2	メス(ソケット)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	10（電源）	3	メス(ソケット)	ハンダ	16	角フランジ	1個
パネルマウント	10（電源）	3	メス(ソケット)	ハンダ	16	丸型フランジ	1個
ケーブル接続	10（電源）	3	メス(ソケット)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	4	メス(ソケット)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	4	メス(ソケット)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	4	メス(ソケット)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	5	メス(ソケット)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	5	メス(ソケット)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	5	メス(ソケット)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	7	メス(ソケット)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	7	メス(ソケット)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	7	メス(ソケット)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	5（電源）	10	メス(ソケット)	ハンダ	16	角フランジ	1個
パネルマウント	5（電源）	10	メス(ソケット)	ハンダ	16	丸型フランジ	1個
ケーブル接続	5（電源）	10	メス(ソケット)	ハンダ	16	ケーブルクランププレート付	1個
パネルマウント	25（電源）	2	オス(プラグ)	その他	20	角フランジ	1個
パネルマウント	25（電源）	2	オス(プラグ)	その他	20	丸型フランジ	1個
ケーブル接続	25（電源）	2	オス(プラグ)	その他	20	ケーブルクランププレート付	1個
パネルマウント	25（電源）	3	オス(プラグ)	その他	20	角フランジ	1個
パネルマウント	25（電源）	3	オス(プラグ)	その他	20	丸型フランジ	1個
ケーブル接続	25（電源）	3	オス(プラグ)	その他	20	ケーブルクランププレート付	1個
パネルマウント	25（電源）	4	オス(プラグ)	その他	20	角フランジ	1個
パネルマウント	25（電源）	4	オス(プラグ)	その他	20	丸型フランジ	1個
ケーブル接続	25（電源）	4	オス(プラグ)	その他	20	ケーブルクランププレート付	1個
パネルマウント	10（電源）	5	オス(プラグ)	ハンダ	20	角フランジ	1個
パネルマウント	10（電源）	5	オス(プラグ)	ハンダ	20	丸型フランジ	1個
ケーブル接続	10（電源）	5	オス(プラグ)	ハンダ	20	ケーブルクランププレート付	1個
パネルマウント	25（電源）/5（信号）	6	オス(プラグ)	その他	20	角フランジ	1個
パネルマウント	25（電源）/5（信号）	6	オス(プラグ)	その他	20	丸型フランジ	1個
ケーブル接続	25（電源）/5（信号）	6	オス(プラグ)	その他	20	ケーブルクランププレート付	1個
パネルマウント	10（電源）	7	オス(プラグ)	ハンダ	20	角フランジ	1個
パネルマウント	10（電源）	7	オス(プラグ)	ハンダ	20	丸型フランジ	1個
ケーブル接続	10（電源）	7	オス(プラグ)	ハンダ	20	ケーブルクランププレート付	1個
パネルマウント	10（電源）	8	オス(プラグ)	ハンダ	20	角フランジ	1個
パネルマウント	10（電源）	8	オス(プラグ)	ハンダ	20	丸型フランジ	1個
ケーブル接続	10（電源）	8	オス(プラグ)	ハンダ	20	ケーブルクランププレート付	1個
パネルマウント	5（電源）	12	オス(プラグ)	ハンダ	20	角フランジ	1個
パネルマウント	5（電源）	12	オス(プラグ)	ハンダ	20	丸型フランジ	1個
ケーブル接続	5（電源）	12	オス(プラグ)	ハンダ	20	ケーブルクランププレート付	1個

通常単価(税別) (税込単価)	通常出荷日

298円 ( 328円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
198円 ( 218円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
192円 ( 211円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
298円 ( 328円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
364円 ( 400円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
305円 ( 336円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
374円 ( 411円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能

基本情報

基本情報

コストパフォーマンス重視のミスミオリジナルの丸型コネクタ商品です。

ご注意

REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
嵌合相手はパネルカット径が同じものを選択ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

【ココが特長】
・ネジロック方式
・ラインナップ豊富、多用途
・海外認証：CE、RoHS

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプ	WEBシリーズ丸形防水・半田付結線式コネクタ	ワンタッチロック方式小型・防水コネクタ CM10シリーズ（D6）タイプ（R1）	THB405型プラグ式防水中継コネクタ	丸型コネクタ NETシリーズ	パネル取付レセプタクル（ネジ式） PLTシリーズ
メーカー	ミスミ	フジクラ(旧:第一電子工業)	フジクラ(旧:第一電子工業)	タカチ電機工業	七星科学研究所	ミスミ
通常価格	192円-	1,600円 -	3,326円 -	3,059円 -	1,319円 -	180円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目
シリーズ	その他	その他	CM10	その他	NET	PLT
許容電圧(V)	500	250/350	AC200	-	250	125
接続方向	ストレート	ストレート	-	ストレート	ストレート	ストレート
耐環境性	耐環境性なし	防水性	防水性	防水性	耐環境性なし	耐環境性なし
代表規格	CE	UL / CUL	UL	CE	-	UL

丸型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

絞り込み条件

chemSHERPA・RoHS

用途

許容電流(A)

ピン数

適用ピン・コンタクト

電線接続方法

適合シェルサイズ

コネクタタイプ

出荷日

【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプ

ご注意

商品仕様

規格表

外形図

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

絞り込み条件

chemSHERPA・RoHS

用途

許容電流(A)

ピン数

適用ピン・コンタクト

電線接続方法

適合シェルサイズ

コネクタタイプ

出荷日

【ミスミ オリジナル】丸形コネクタ レセプタクル・プラグ 非防水メタルタイプ

ご注意

商品仕様

規格表

外形図

型番リスト

詳細情報

基本情報

ご注意

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【ミスミオリジナル】丸形コネクタレセプタクル・プラグ非防水メタルタイプ
