8～15型（4：3）視野角広い組込みモニタ（VGA、BNC、HDMI入力）

8～15型（4：3）視野角広い組込みモニタ（VGA、BNC、HDMI入力）
  • モニタタイプ
    標準
  • 用途
    組込み
  • 入力インターフェイス
    VGA(HD-15pin)
  • タッチパネル
    無
  • 入力インターフェイス(2)
    HDMI
  • 入力インターフェイス(3)
    BNC
  • 本体色
    黒

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 本商品は貸出サービスは行っておりません。ご了承ください。
  • CADデータダウンロードの2D CADデータはPDF図面のみご提供となります。
  • 弊社保証規定は「ミスミ出荷日」から1年間となります。詳細は、保証規定（>>こちら）をご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が8型番あります。
数量：

商品仕様

型式例
TYPE ACアダプタ
変換ケーブル
PCFP　-　VE　-　8　-　R  （ACアダプタ+変換ケーブルなし）
PCFP　-　VE　-　8　-　R -　 AC（ACアダプタ+変換ケーブル付き）
型番サイズ販売商品
本体ACアダプタ変換ケーブル
PCFP-VE-8-R8.4”〇ーー
PCFP-VE-8-R-AC8.4”〇〇〇
PCFP-VE-10-R10.4”〇ーー
PCFP-VE-10-R-AC10.4”〇〇〇
PCFP-VE-12-R12.1”〇ーー
PCFP-VE-12-R-AC12.1”〇〇〇
PCFP-VE-15-R15.1”〇ーー
PCFP-VE-15-R-AC15.1”〇〇〇


型番PCFP-VE-8-RPCFP-VE-10-RPCFP-VE-12-RPCFP-VE-15-R
パネルAUO G084SN05 V9INX G104X1 L04INX G121 XCE L02AUO G150XAN01.2
 防水機能無　
LCDサイズ8.4インチ10.4インチ12.1インチ15.1インチ
表示エリア
 (H)× (V)mm		170.4x 127.8215.4x 161.8245.76x 184.32304.1x 228.1
最大解像度800×6001024×7681024 x 7681024 x 768
ピクセルピッチ
 (H)× (V)mm		0.213×0.2130.0685×0.20550.24×0.240.297×0.297
表示色26.2M（ RGB 6 bit）
16.2 M ( RGB 8 bit ）		16.2 M ( RGB 6 bit + 2 FRC）26.2M（ RGB 6 bit）
16.7 M ( RGB 8 bit 		16.2 M ( RGB 6 bit + 2 FRC）
視野角上下/左右160 °(H)/ 140 °(V）176 °(H)/ 176 °(V）178 °(H)/ 178 °(V）178 °(H)/ 178 °(V）
表面輝度450cd/m2500cd/m2500cd/m2500cd/m2
コントラスト600 :11000 :11000 :11000 :1
入力アナログRGBDSub ( VGA )DSub ( VGA )DSub ( VGA )DSub ( VGA )
ビデオBNCBNCBNCBNC
HDMIHDMIHDMIHDMIHDMI
機能縦横比率調整1:1；4:3；16:9；Full Screen
起動所要時間起動から信号受信まで約6秒
電源入力電圧DC12-24V
(3ピンターミナルブロック）
ACアダプタ、変換ケーブル別売り　（PCFP-VE-*-R-AC型番をご注文ください。）
入力電流※11A　（DC12V）
0.5A（DC24V）		2A（DC12V）
1A（DC24V）		2A（DC12V）
1A（DC24V）		2A（DC12V）
1A（DC24V）
消費電力Max.8WMax.16WMax.18 WMax.16W
動作環境動作温度：5～40℃,湿度：20～80%RH(結露無き事)
保存温度：−10～60℃,湿度：10～90%RH(結露無き事)
言語※2英語、中国語（繁体）、フランス語、ドイツ語、イタリア語
対応VESA75×75㎜
MTBF　　※保証値ではありません50,000hrs.　(25度)
材質フロント：アルミ（ブラック）
筐体、ブラケット：SECC.
寸法（ｍｍ）本体：236W×180H×52D
梱包：365W×340H×195D		本体：262W×206H×48D
梱包：365W×340H×195D		本体：307W×251H×53.7D
梱包：430W×460H×230D		本体：370W×280H×57D
梱包：430W×460H×230D
重量1.6㎏（本体）
2.8㎏（梱包）		1.8㎏（本体）
2.9㎏（梱包）		2.5㎏（本体）
4.2㎏（梱包）		3.3㎏（本体）
4.9㎏（梱包）
規格RoHS（10項目）
付属品VGAケーブル（1.5ｍ）×１、HDMIケーブル（1.8ｍ）×１、BNCケーブル（1.5ｍ）×１、ターミナルブロック×１※3、マウントブラケット×4、
CD（マニュアル）×１、ACアダプタ※4（型番：UNI360-1250-PL03B、入力：100V、電源コード：7A/125V）
※商品ページ未掲載品のため、見積・注文画面より直接型番をご入力ください。
[ ! ] ※１.本体裏のシールはACアダプタ仕様の表示、DC入力は本カタログデーターをご参考ください。（DC12V、24V入力可能）
[ ! ] ※2. モニタメニュー画面の言語設定です。
[ ! ] ※3. 単品販売はしておりません。
[ ! ] ※4. ACアダプターは海外電圧でのご使用は保証しておりません
オプション・認証
[ ! ] 保護フィルムのオプションはございません。
[ ! ] 付属品ケーブルの長さ変更は承っておりません。
[ ! ] リチウム電池は内蔵されていません。
[ ! ] UL、CE、CCC認証は、未取得となります。
外形図
[ ! ] 図面PDFは外形図(>>こちら)よりダウンロード可能です。

マニュアルPDF
[ ! ] マニュアルは日本語版のみとなります。（英語版のご用意はございません）

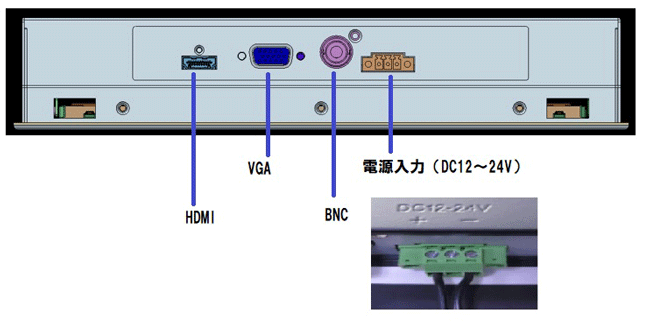

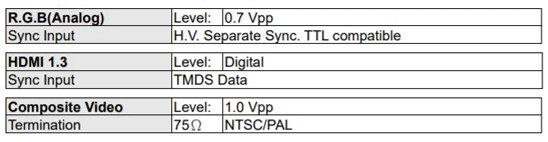

■外部インターフェース仕様

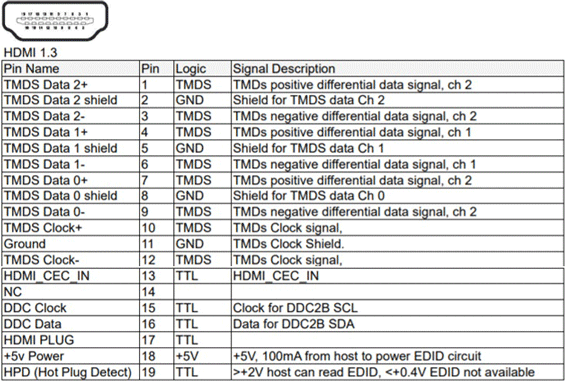

HDMIコネクタ

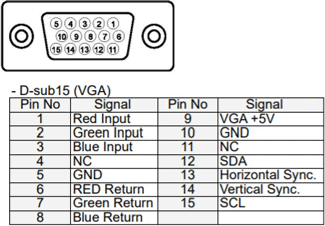

VGAコネクタ
止めねじ：#4-40 UNC
BNCコネクタ

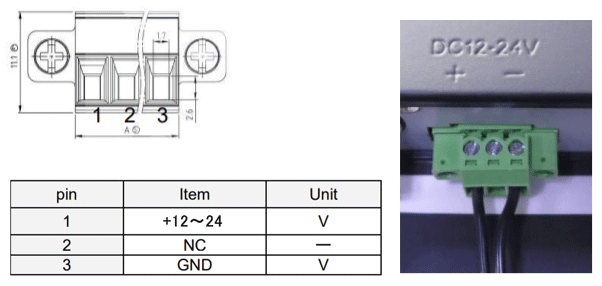

ターミナルブロックコネクタ


Pin2/3は導通です（EMI強化のため）
変換ケーブル型番：IESH-JACK
（ターミナルブロック-DCジャック変換アダプター）

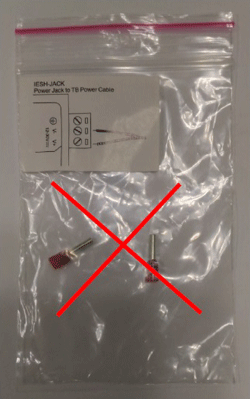

棒端子を使用しないようにお願い致します。

付属されている棒端子は使用しないようにお願いいたします。
（他商品と共有のため、付属品として同梱）

ターミナルブロックコネクタの電源接続は、右上配線図を参照ください。
※同梱袋内にある説明書は、他商品の回路図となります。

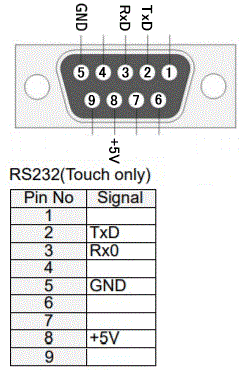

RS232コネクタ

■対応信号タイミング

解像度の設定がモニターの最大解像度を超える場合、画像が歪んだりぼやけたりすることがあります。
各サイズのモニター仕様における最大解像度情報を参照して、最適な表示性能を確保してください。

PCFP-VE-8-R
ディスプレイ解像度@リフレッシュレートHf(KHz)Vf(Hz)VGAHDMI
640x480@6031.64959.94◯◯
800x600@5635.15656.25◯ー
800x600@6037.87960.32◯◯
1024x768@6048.36360◯◯
1280x720@6044.77259.86◯◯
1280x768@6047.77659.87◯◯
1280x800@6049.70259.81◯◯
1280x960@606060◯◯
1280x1024@6063.98160.02◯◯
1360x768@6047.71260.02◯◯
1366x768@6047.71259.7◯◯
1440x900@6055.93559.89◯◯
1680x1050@6065.2959.95◯◯
1920x1080@6067.560◯◯
PCFP-VE-10-R、PCFP-VE-12-R、PCFP-VE-15-R
ディスプレイ解像度@リフレッシュレートHf(KHz)Vf(Hz)VGAHDMI
640x480@6031.64959.94◯◯
800x600@5635.15656.25◯ー
800x600@6037.87960.32◯◯
1024x768@6048.36360◯◯
1280x720@6044.77259.86◯◯
1280x768@6047.77659.87◯ー
1280x800@6049.70259.81◯◯
1280x960@606060◯◯
1280x1024@6063.98160.02◯◯
1360x768@6047.71260.02◯◯
1366x768@6047.71259.7ーー
1440x900@6055.93559.89◯◯
1680x1050@6065.2959.95◯◯
1920x1080@6067.560◯◯

■ブラケット取付

（1）取り付け板にあらかじめ穴を開け、本体を背面から挿入します
（2）取り付け金具（4個）を上面及び下面にある4個の角穴にそれぞれ挿入します
（3）付属のＭ4ネジをそれぞれ締め付けて取り付け板に固定します。
  （Ｍ4ネジと本体の前面で取り付け板を挟むようにして本体を固定。）M4ネジ（付属品）※単品販売はしておりません。
推奨トルク値：9.0 +/- 0.5Kgf.cm

M4ネジ寸法

[ ! ] ブラケット寸法は(>>こちら)


本体の角穴に引っ掛けてください。
[ ! ] 専用スタンドのご用意はありません。
   こちらの商品をご検討ください（ディスプレイ用スタンド、調整付きディスプレイスタンド）

型番リスト

表示件数
  • 1
    • 型番
    PCFP-VE-8-R
    PCFP-VE-8-R-AC
    PCFP-VE-10-R
    PCFP-VE-10-R-AC
    PCFP-VE-12-R
    PCFP-VE-12-R-AC
    PCFP-VE-15-R
    PCFP-VE-15-R-AC

    モニタサイズ

    (インチ)

    最大対応解像度

    		RoHS?最小発注数量
    8
    800×600(SVGA)
    10
    1個
    8
    800×600(SVGA)
    10
    1個
    10
    1024×768(XGA)
    10
    1個
    10
    1024×768(XGA)
    10
    1個
    12
    1024×768(XGA)
    10
    1個
    12
    1024×768(XGA)
    10
    1個
    15
    1024×768(XGA)
    10
    1個
    15
    1024×768(XGA)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    60,000円
    ( 66,000円 )
    在庫品1日目当日出荷可能
    65,000円
    ( 71,500円 )
    在庫品1日目当日出荷可能
    60,000円
    ( 66,000円 )
    在庫品1日目当日出荷可能
    65,000円
    ( 71,500円 )
    在庫品1日目当日出荷可能
    75,000円
    ( 82,500円 )
    在庫品1日目当日出荷可能
    82,000円
    ( 90,200円 )
    在庫品1日目当日出荷可能
    72,000円
    ( 79,200円 )
    在庫品1日目当日出荷可能
    78,000円
    ( 85,800円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    長年の実績がある４：３画面に対応した、産業用ディスプレイ。10インチ以上のモデルは、上下方向からの視野角が広い液晶パネルを採用。DC12-24Vに対応。オプション品を使用することでACアダプタもご使用いただけます。VGA、BNCのアナログ信号に加え、HDMIデジタルにも対応しました。

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 本商品は貸出サービスは行っておりません。ご了承ください。
    • CADデータダウンロードの2D CADデータはPDF図面のみご提供となります。
    • 弊社保証規定は「ミスミ出荷日」から1年間となります。詳細は、保証規定（>>こちら）をご確認ください。

    使用方法

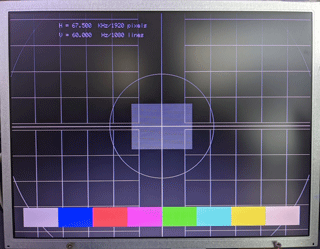

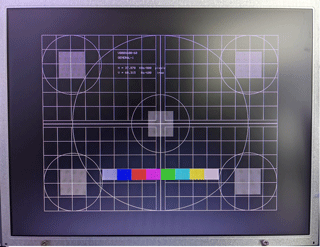

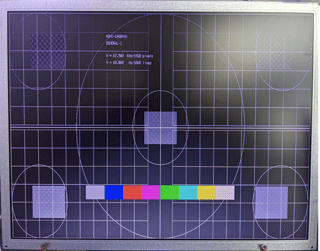

    縦横比率調整

    1to1_800x600
    1to1_1920x1080
    800x600_FULLSCREEN
    1920x1080_FULL

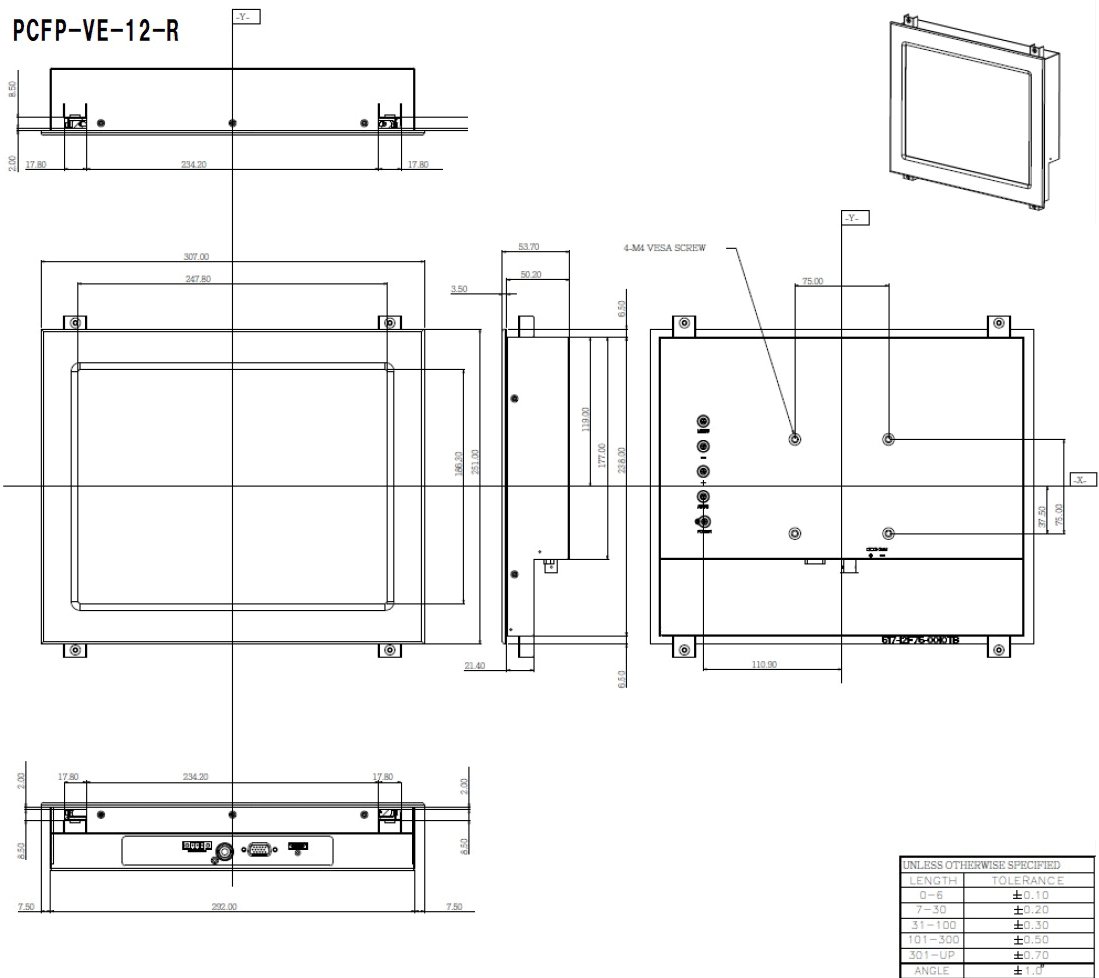

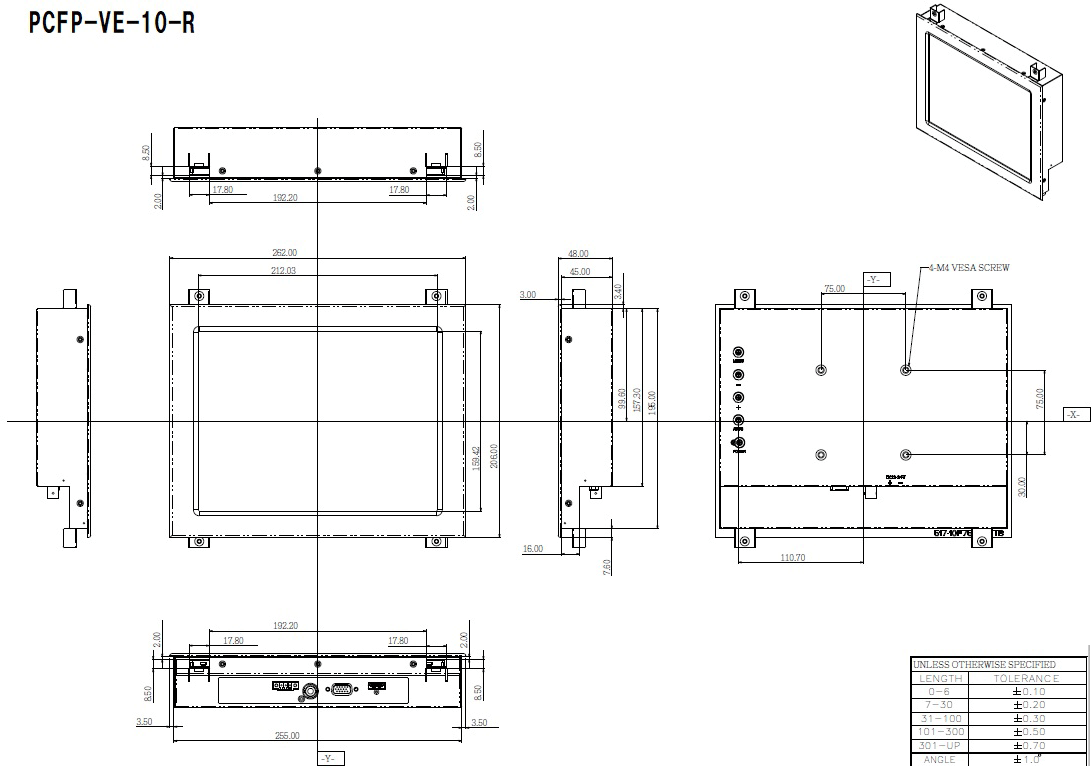

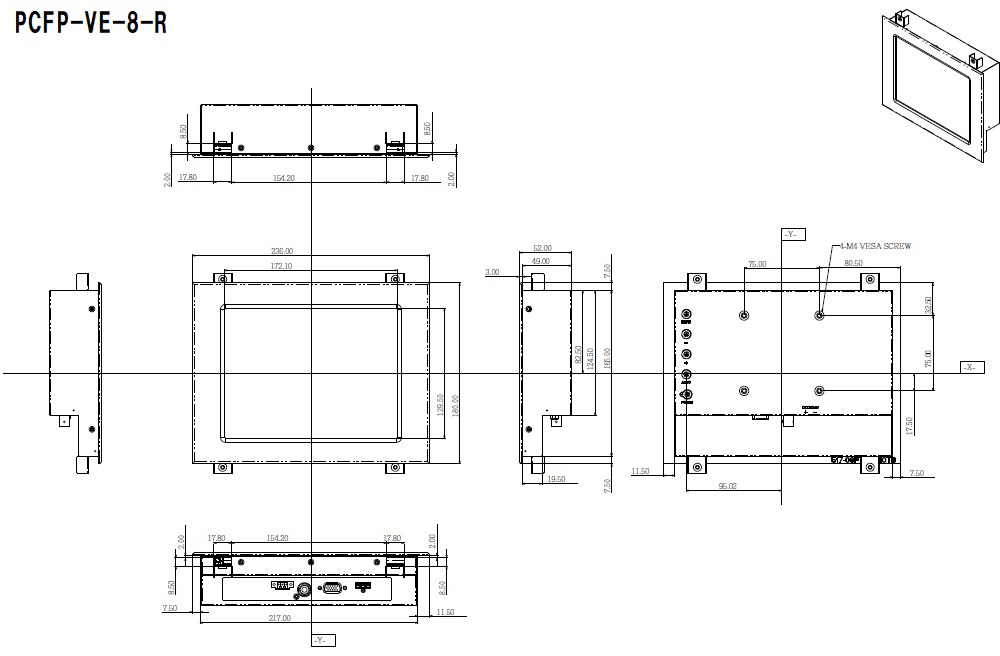

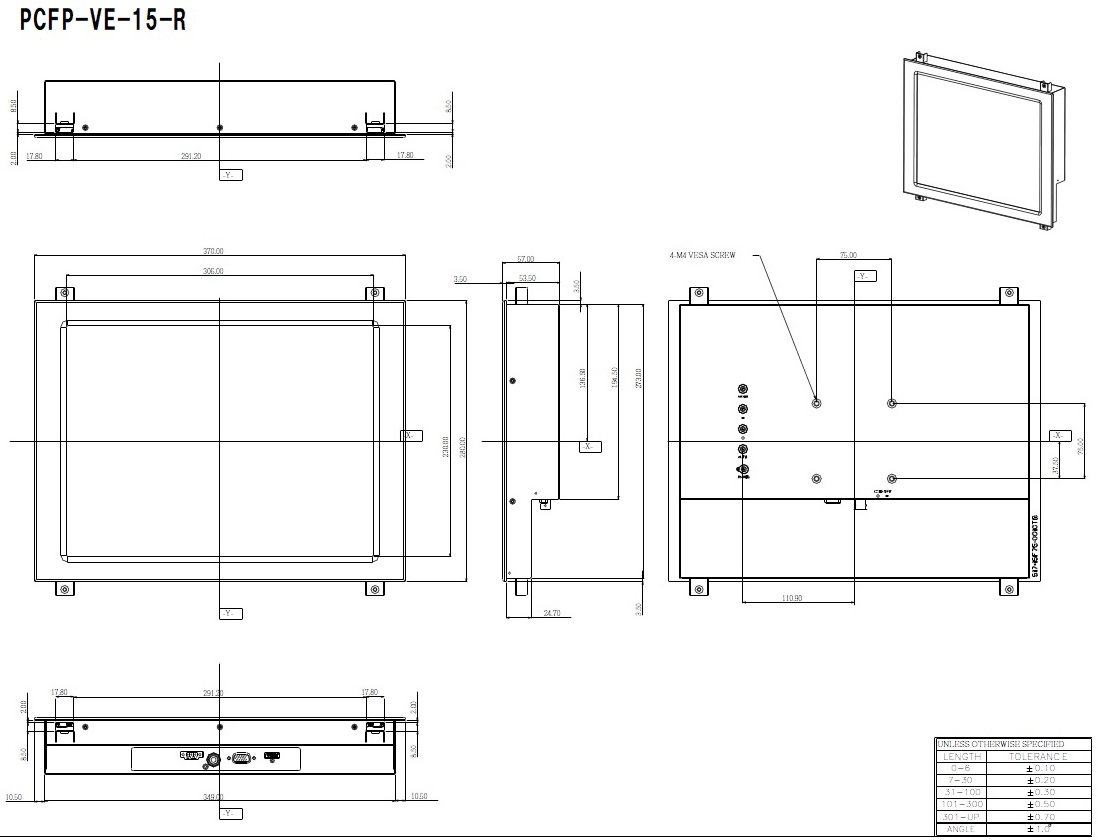

    外形図

    規格表に戻る

    　単位：mm
    型番LHT（MAX）
    PCFP-VE-8-R218.6166.64.8
    PCFP-VE-10-R256.6196.64.8
    PCFP-VE-12-R293.6239.64.8
    PCFP-VE-15-R350.6274.64.8
     誤差：±1.00ｍｍ

    【図面PDFダウンロード】
    PCFP-VE-8-R（図面PDF）
    PCFP-VE-10-R（図面PDF）
    PCFP-VE-12-R（図面PDF）
    PCFP-VE-15-R（図面PDF）







    規格表に戻る

    ■ブラケット
    ※単品販売はしておりません。


    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
