PRC04コネクタ付ケーブル ワンタッチ・中継タイプケーブル
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
多治見無線PRC04を使用したコネクタハーネス 高密度ワンタッチタイプ【特長】・着脱時に回転操作が不要...
詳細を確認- 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Ａケーブル/Ｃケーブル/Ｄケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。 - 【仕様について】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし（未接続）となります。コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。 - 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
未確定：候補が234型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | − | 形状仕様タイプ | − | ケーブルタイプ | − | 芯数 | − | 指定長（m） | − | 無料追加工・カス夕ムNo.は 型番末尾にお付けください |
| PRC04J | − | PT | − | A | − | 8 | − | 0.2 |
| 指定長（ｍ） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3% |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
コネクタタイプ：PRC04シリーズ ワンタッチロック式コネクタ(多治見無線電機コネクタ)
■部材情報
| ケーブル |
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コネクタ |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | アルミニウム合金 | アルマイト |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | − |
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 8,12,21 | 1.4mm2以下 | AWG16以下 | 1.6mm以下 |
| 14,19,37 | 0.5mm2以下 | AWG20以下 | 1.0mm以下 |
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。
| 8芯 | 12芯 | 14芯 | 19芯 | 21芯 | 37芯 |
 |  |  |  |  |  |
パネルカット寸法図
| パネルカット寸法図 | （単位：mm） | ||||||||||||||||||||||||||||||||||||||||||||||||||
| バルクヘッド型パネルマウント | フランジ型パネルマウント | ||||||||||||||||||||||||||||||||||||||||||||||||||
ガイド |  | ||||||||||||||||||||||||||||||||||||||||||||||||||
| （▼印はガイド位置） | （▼印はガイド位置） | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 最大パネル厚：8芯、14芯は3.4mm その他は2.0mm |
| パネル厚指定なし 取付ネジは8芯、14芯がM3、 その他はM3またはM3.5使用可 |
| ||||||||||||||||||||||||||||||||||||||||||||||||
| ※いずれのタイプもパネルへの取付はパネル前面より行ってください。 | |||||||||||||||||||||||||||||||||||||||||||||||||||
電気特性
| 芯数 | コネクタ | 旧Aケーブル（オーナンバ VCTF） | 新Aケーブル（富士電線 VCTF） | 旧Cケーブル（NAVCSB) | 新Cケーブル（SS300CMSB) | 旧Dケーブル（NAMFSB） | 新Dケーブル（ST300R） | 耐電圧 （AC.V以下, 1分間） | 絶縁抵抗 | 接触抵抗 | 挿抜寿命 | ||||||||||||||
| 定格電流 （A以下） | 定格電圧 | 断面積 | 定格電圧 | 許容電流 A（30℃） | 断面積 | 定格電圧 | 許容電流 A（30℃） | 断面積 | 定格電圧 | 許容電流 A（30℃） | 断面積 | 定格電圧 | 許容電流 A（30℃） | 断面積 | 定格電圧 | 許容電流 A（30℃） | 断面積 | 定格電圧 | 許容電流 A（30℃） | ||||||
| （V以下） | |||||||||||||||||||||||||
| AC | DC | ||||||||||||||||||||||||
| 8 | 10 | 400 | 560 | 1.25mm2 | 300V | 7 | 0.5mm2 | 300V | 7 | 0.5mm2 | 150V | 5 | 0.5mm2 | 300V | 6.8 | 0.5mm2 | 150V | 5.4 | 0.5mm2 | 300V | 7 | 1200 | 1000MΩ以上 （DC500V） | 5mΩ以下 （DC3V,1A以下） | 1000回以上 |
| 12 | 6 | 6 | 3.9 | 6 | 4.3 | 6.2 | 1200 | ||||||||||||||||||
| 14 | 5 | 350 | 490 | 0.5mm2 | 1.8 | 0.3mm2 | 1.8 | 0.3mm2 | 2.5 | 0.3mm2 | 4.1 | 0.3mm2 | 2.7 | 0.3mm2 | 4 | 1000 | |||||||||
| 19 | 4 | 400 | 560 | 1.7 | 1.7 | 3.9 | 1200 | ||||||||||||||||||
| 21 | 10 | 0.75mm2 | 2.9 | 2.9 | 2.1 | 3.3 | 2.3 | 3.7 | 1200 | ||||||||||||||||
| 37 | 3 | 0.5mm2 | 1.5 | 1.5 | 1.9 | 3 | 2 | 3 | 1200 | ||||||||||||||||
組み合わせ方法
※ 結合は○印の関係においてオスとメスの組み合せで行ってください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
多治見無線PRC04を使用したコネクタハーネス 高密度ワンタッチタイプ
【特長】
・着脱時に回転操作が不要なので、狭い場所での作業性に優れる
・37芯コネクタを標準ラインナップした高密度ワンタッチタイプ。
ご注意
- 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Ａケーブル/Ｃケーブル/Ｄケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。 - 【仕様について】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし（未接続）となります。コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。 - 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら

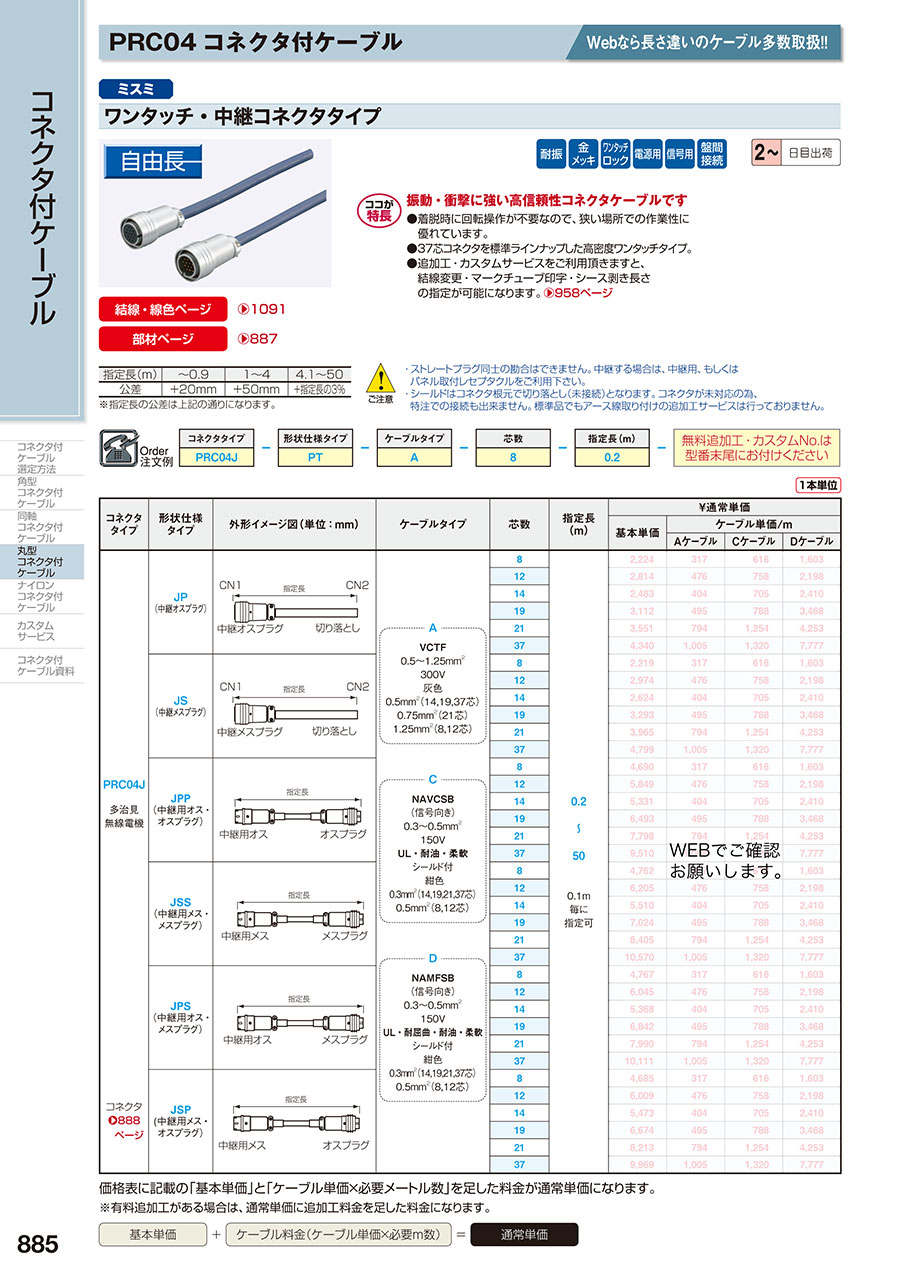

カタログ
