+comPLCコネクタ端子台

+comPLCコネクタ端子台 MWS-M34T40-KV
規格・仕様：
  • 盤内配線
  • 省スペース
  • PLC
  • 125V
  • コネクタ
    MILコネクタ
  • 端子台ネジ
    M3
  • 極数 (極)
    34
  • 取付方法
    DINレール/直付け
  • 端子間ピッチ (mm)
    7
  • 対応機器
    PLC
  • 寸法 縦 (mm)
    42
  • 寸法 横 (mm)
    145.5
  • 寸法 奥行き (mm)
    51
  • 対応圧着端子
    Y端子/丸端子
  • 端子台極数 (極)
    40
  • 記名板
    COM/信号
  • コネクタ極性 (搭載コネクタ)
    オス
  • 端子台ネジタイプ
    バネアップ
  • 機能複合タイプ
    +CCM端子

型番:

MWS-M34T40-KV
解除
数量：
－閉じる

MWS-M34T40-KVの仕様・寸法情報

コネクタ
MILコネクタ
端子台ネジ
M3
極数(極)
34
取付方法
DINレール/直付け
端子間ピッチ(mm)
7
対応機器
PLC
寸法 縦(mm)
42
寸法 横(mm)
145.5
寸法 奥行き(mm)
51
対応圧着端子
Y端子/丸端子
端子台極数(極)
40
記名板
COM/信号
コネクタ極性 (搭載コネクタ)
オス
端子台ネジタイプ
バネアップ
機能複合タイプ
+CCM端子
RoHS?
10

商品仕様

規格表
型式
MWS-M34T40-KV

型式キーエンス
拡張ユニック		入力
コネクタ		重量
（g）
MWS-M34T40-KVKV-C32,-C64、KV-nanoMIL34208



■対応PLCリスト

ミスミ端子台型番対応PLCシリーズ対応PLC型番
MWS-M34T40-KV KV Nano 入力用  KV-NC32EX
 KV Nano 出力用 KV-NC32ET
 KV Nano 入出力複合  KV-C16EXT ・ KV-NC32EXT
 KV-8000 入力用  KV-C32XC ・ KV-C64XC
 KV-8000 出力用  KV-C32TC ・ KV-C32TD ・ KV-C32TCP ・ KV-C64TC ・ KV-C64TD ・ KV-C64TCP
 KV-8000 入出力複合 KV-C16XTD ・ KV-C32XTD

※基本ユニット・CPUユニットはピンアサインが異なるため使用不可です。
※記載のないシリーズにつきましては、PLC側のピンアサインをご確認の上、適合可否ご判断ください。




概要仕様
■結線図
'+comPLCコネクタ端子台（キーエンスKV、KV Nano用）:関連画像



■搭載コネクタ

MIL34芯

                       2 4 6 ・・・・・・30 32 34
                       1 3 5 ・・・・・・29 31 33




■適合圧着端子
端子種類Y型L寸法丸型L寸法
適合型番F1.25-M35.6mm1.25-35.5mm
F1.25-V3.55.7mm1.25-M3.55.5mm
1.25-C3.5A5.6mmーー
F2-S3.55.7mm
代表画像



■記銘版イメージ

MWS-M34T40-KV
'+comPLCコネクタ端子台（キーエンスKV、KV Nano用）:関連画像


A:
上段：KV Nanoシリーズピン番号
B：
中段：PLCピンアサイン番号
C：
下段：KVシリーズピン番号
[ ! ]記銘板透明カバーは単品販売しておりません。

入力コネクタは、富士通FCN360シリーズ40芯と住友スリーエム製MIL40芯をラインアップします。
端子台は、好評の上下段にオフセットを持つミスミ独自技術構造を継承してます。


'+comPLCコネクタ端子台（キーエンスKV、KV Nano用）:関連画像

外形図

'+comPLCコネクタ端子台（キーエンスKV、KV Nano用）:関連画像

■推奨ハーネスは、
　HIFS-SS-□□-34-（長さ)



仕様
定格電圧 AC,DC125V
 定格電流 1A
 耐電圧 AC500V　1分間
 絶縁抵抗 1000MΩ以上　（DC500V)
 端子ねじ M3（ばねアップ）
 締め付けトルク 0.8N/m　max
 適用電線 AWG22～16
 端子間ピッチ 7ｍｍ
 周囲温度範囲 -40℃～+80℃
材質
端子台 PBT(G15)
 ケース PC
 基盤 ガラスエポキシ（FR4)
 雄ねじ スチール　Znメッキ
 雌ねじ 黄銅　Snメッキ

型番リスト

表示件数
  • 1
    • 型番
    MWS-M34T40-KV
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,542円
    ( 3,896円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【新商品】コモン端子台が合体したキーエンスKV Nano入出力ユニット対応PLC端子台

    【ココが特長】

    ●究極の省スペース設計提案商品
    ●キーエンスPLC、KVシリーズ、KV-nanoシリーズに対応した端子台です
    ●端子台記銘版にKV-nano番号（網掛け文字）、ピンアサイン番号、KV番号を印字してます
    ●コモン８極端子台と３２点端子台を合体しました(電源共用）
    ●バネアップ構造により作業工数を削減
    ●丸端子もY端子同様に簡単配線
    ●上段端子配線が邪魔にならずに下段配線が可能
    ●DINレール取付、ネジ取付対応


    【ご注意】
    ・接続の際には、機器側の仕様をご確認の上ご使用願います。
    ・COM0とCOM1は独立してます。
    ・基本ユニットKV-NC32TはCOM端子位置が異なり(COMが中央位置）使用不可です。
    　汎用のMWS-M34-HT34を選定してください。


    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

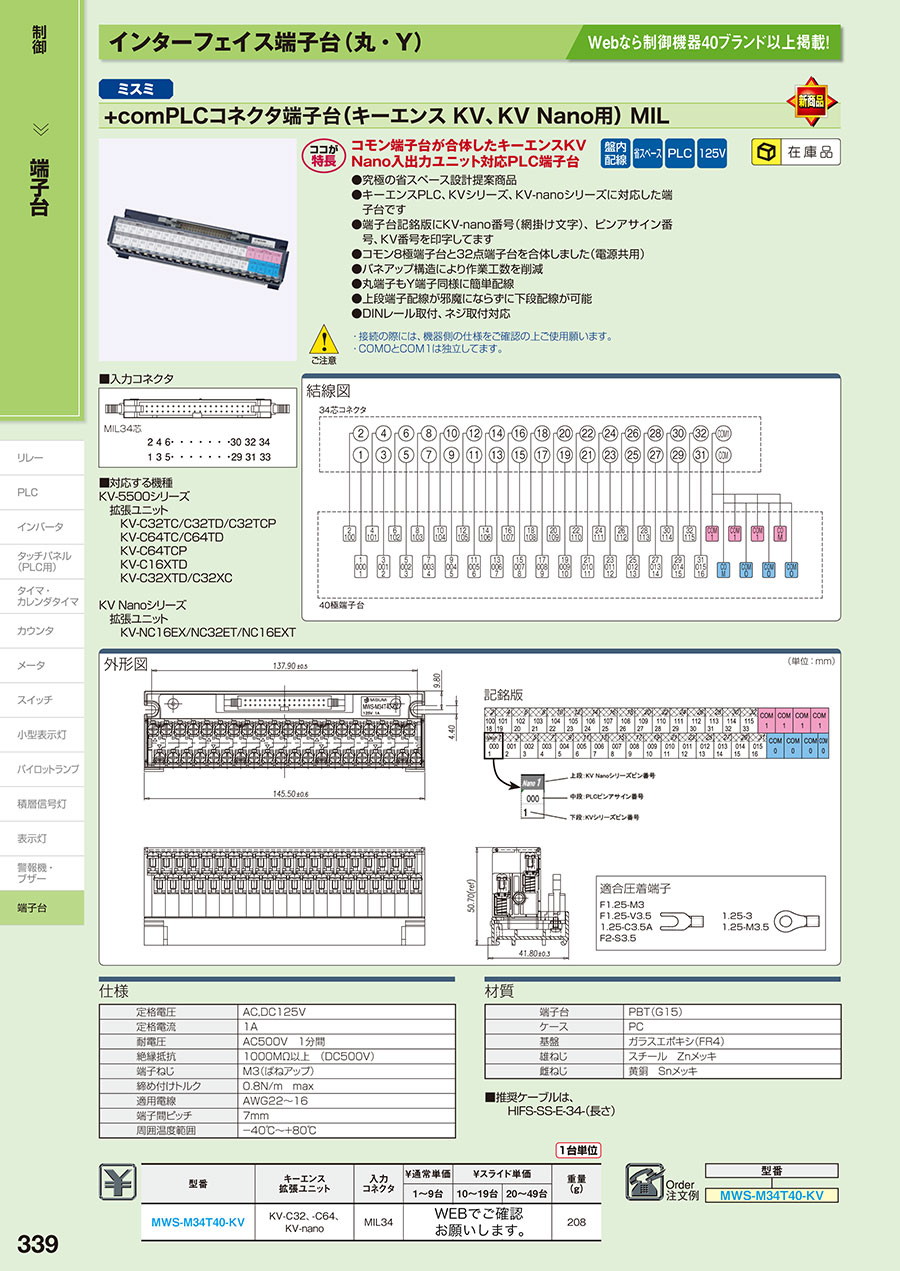

    EC-339

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    +comPLCコネクタ端子台の型番MWS-M34T40-KVのページです。 型番MWS-M34T40-KVに関する仕様情報を記載しております。
