フリーサイズボックススタンド 角柱型タイプ
- 通常単価(税別)
- -
- 税込単価
- -
【特長】操作盤サイズのボックス取付に適したボックススタンド。フリーサイズ、高さ...
詳細情報を確認する- 用途
- スタンド
- 特徴
- フリーサイズ
- 材質
- 鉄
- 本体板厚 (mm)
- 2.0
- 耐荷重 (kg)
- 50
未確定：候補が2型番あります。
商品仕様
規格表
| 型番 | − | H | − | 塗装色 |
| RBS1 | − | 600 | − | G |
| RBS2 | − | 1000 | − | S |
| 1個単位 |
| 型番 | H：高さ （mm） | 塗装色 |
| RBS1 | 300～390 | K （近似マンセル2.5Y9/1） G （近似マンセル5Y7/1） S （下地処理） E （近似マンセル5Y8/1） B （近似マンセルN1） |
| 400～490 | ||
| 500～590 | ||
| 600～690 | ||
| 700～790 | ||
| RBS2 | 800～890 | |
| 900～990 | ||
| 1000～1090 | ||
| 1100～1200 |
概要仕様
外形図 | （単位：mm） | |
| RBS （H800～1200mmの場合） | RBS （H300～790mmの場合） | |
 |  |  |
| 断面図A-A | 断面図A-A | |
| 【パネルカット図】 | 【リブ】 | |
 |  |  |
塗装色
粉体塗装 |  |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | G：グレイ 近似マンセル値 5Y7/1 | E 近似マンセル値 5Y8/1 | B：ブラック 近似マンセル値 N1 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】操作盤サイズのボックス取付に適したボックススタンド。
フリーサイズ、高さ10mm単位でご選択いただけます。
お求め易い価格、高品質にこだわりました。
【耐荷重（kg）】50
【ココが特長】
操作盤サイズのボックス取付に
適したボックススタンド
●高さ10mm単位でご選択いただけます。
●お求め易い価格、高品質にこだわりました！
操作盤サイズのボックス取付に
適したボックススタンド
●高さ10mm単位でご選択いただけます。
●お求め易い価格、高品質にこだわりました！
【ご注意】
・取付時は必ずアンカーボルト等による据付を行なってください
・転倒の恐れがございますので、キャスターの取付は行なわないでください
・取付時は必ずアンカーボルト等による据付を行なってください
・転倒の恐れがございますので、キャスターの取付は行なわないでください
【基本仕様】
※リプ3か所全て装着の上、上から物を載せた場合の荷重になります
| シリーズ | ||
| RBS1 | RBS2 | |
| 材質 | SPCC | SPCC |
| 板厚 | 2mm | 2mm |
| サイズ対応範囲 H（高さ） | H：300～790 | H：800～1200 |
| 指定単位 | 10mm | 10mm |
| 取付可能ボックス | W350×H350×D200以下 | W400×H400×D250以下 |
| ※耐荷重 | 50kg | 50kg |

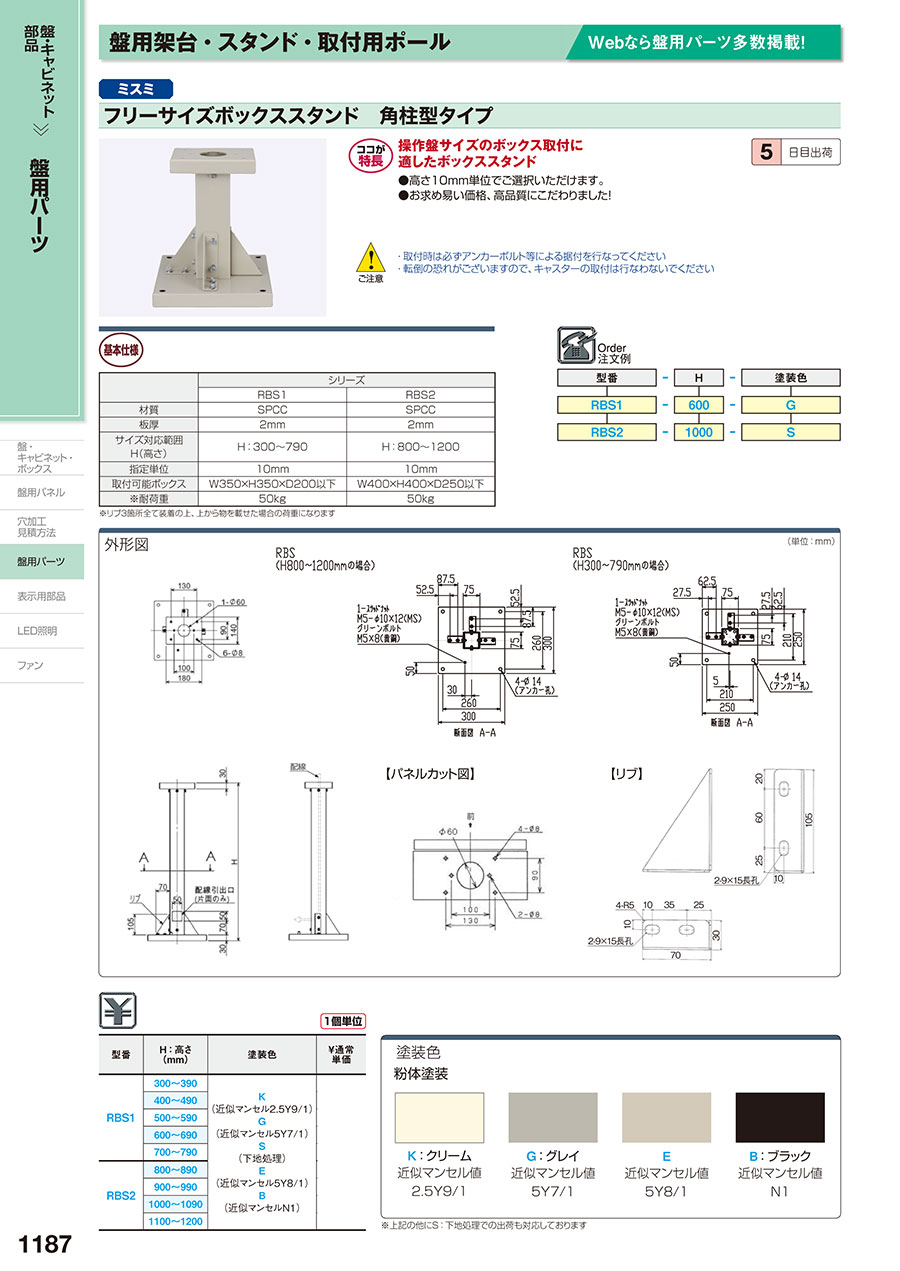

カタログ
フリーサイズボックススタンド 角柱型タイプのレビュー
操作盤の支柱として使用
1
1.02021/01/25
取り付け可能BOXサイズ内でも、支柱の板厚が薄いため、かなり揺動して使い物にならなかったです。
ミスミからのコメント
この度弊社商品によりご不便をお掛けし、大変申し訳ございません。メーカと確認の上、商品の改善に努めてまいります。
1人が参考にしています。
操作盤のスタンド
1
1.02022/06/08
高さ1150mm指定にてタッチパネルの操作盤のスタンドに使用したが、底板の板厚が薄すぎて押し釦どころかタッチパネル操作時...もっと読む
0人が参考にしています。
操作盤のスタンド
5
5.02021/04/28
リピートで購入しました。
高さが選定できるので良いです。
組み立てる必要がありますが、溶接の製品より大分安価なので満足で...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qベース部分の中は空洞ですか。
A
空洞のため、ケーブルを支柱の内側に通すことが可能です。
Q支柱部分だけの購入はできますか。
A
申し訳ございません。当シリーズでは現状展開はございません。
