コネクタ変換分岐ケーブル 1対2接続 (富士通コンポーネント製・ミスミオリジナルコネクタ使用)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
変換分岐ハーネス 1対2接続ハーネス【特長】・PLCと端子台の接続に便利なコネクタ分岐ハーネス・標準型...
詳細を確認- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
- 【部材変更案内】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。 - 【追加工】追加工をご利用頂きますと、アース線長さ・アース端子サイズの指定が可能。指定方法はこちら
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | ー | 形状仕様タイプ | ー | ケーブルタイプ | ー | 指定長（m） | ー | 追加工は 型式末尾にお付けください |
| GRPT | F40-2M20 | WA | 0.7 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタタイプ | 形状仕様タイプ | 芯数 | 外形イメージ図（単位：mm） | ケーブルタイプ | 指定長（m） | ||
| CN1 | CN2 | CN3 | |||||
GRPT FCNコネクタ 富士通コンポーネント MILコネクタ ミスミオリジナル Dsubコネクタ ミスミオリジナル | F48-2F24 （メス） （メス） | FCN 48 | FCN 24 | FCN 24 |  |  | 0.2 ～ 50 0.1m毎に 指定可 |
| F40-2M20 （メス） （メス） | FCN 40 | MIL 20 | MIL 20 |  | |||
| F40-2F24 （メス） （メス） | FCN 40 | FCN 24 | FCN 24 |  | |||
| M40-2M20 （メス） （メス） | MIL 40 | MIL 20 | MIL 20 |  | |||
| M34-2M20 （メス） （メス） | MIL 34 | MIL 20 | MIL 20 |  | |||
| D37-2M20 （メス） （メス） | Dsub 37 | MIL 20 | MIL 20 |  | |||
| 指定長（m） | ?0.9 | 1?4 | 4.1?50 |
| 公差 | ＋20mm | ＋50mm | ＋指定長の3% |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
変換分岐ハーネス 1対2接続ハーネス
【特長】
・PLCと端子台の接続に便利なコネクタ分岐ハーネス
・標準型番はストレート結線（結線図ご確認下さい）
ご注意
- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
- 【部材変更案内】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。 - 【追加工】追加工をご利用頂きますと、アース線長さ・アース端子サイズの指定が可能。指定方法はこちら

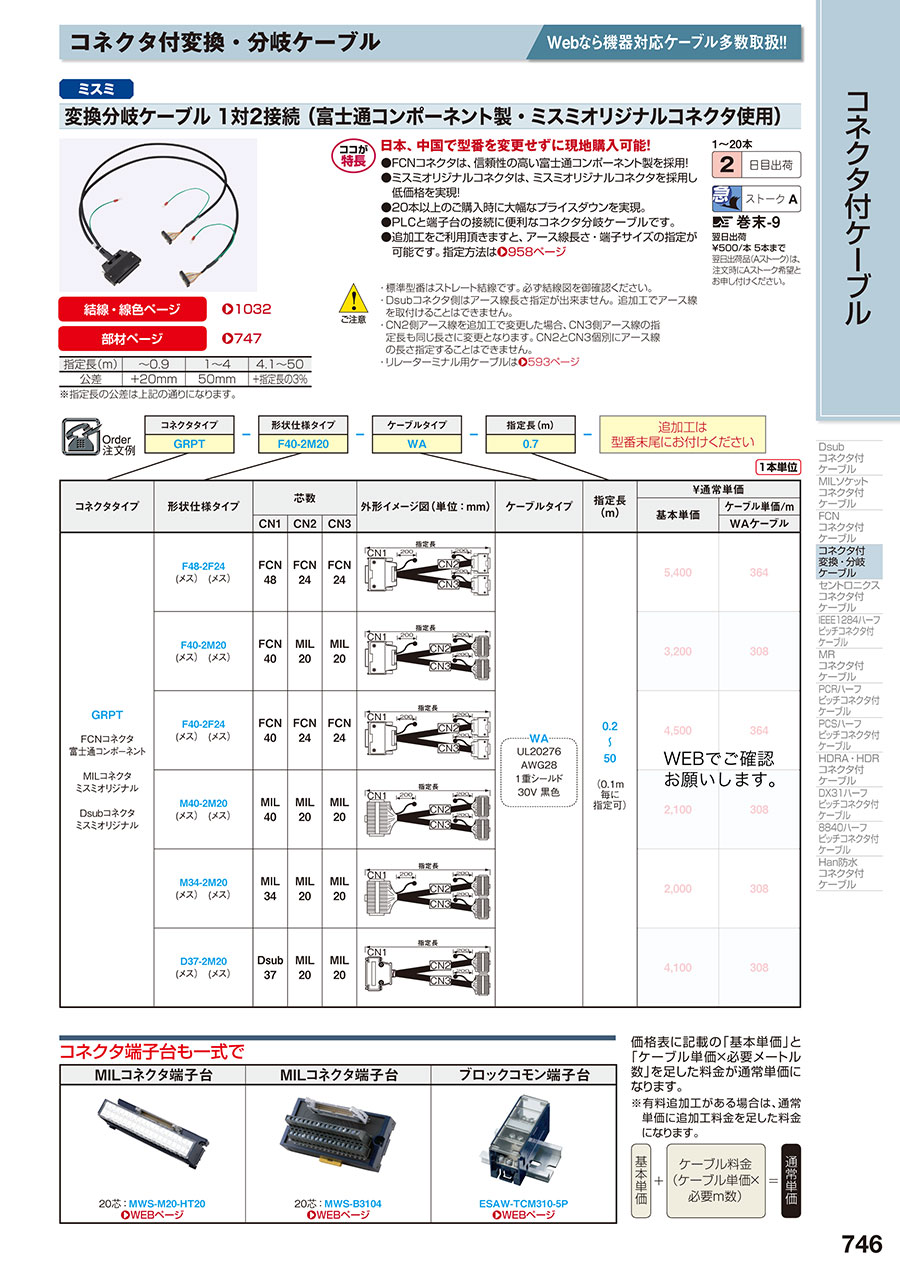

カタログ
