ミスミ

セントロニクスコネクタ付ケーブルバラ線フード無し (ミスミオリジナルコネクタ使用）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

セントロニクスコネクタ付ケーブル汎用タイプ

4.3

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

セントロニクスコネクタ付ケーブルバラ線フード付 (第一電子工業製・ミスミオリジナルコネクタ使用)

通常出荷日：3 日目

日中共通型式採用ローコストセントロニクスバラ線フード無し

詳細情報を確認する

コネクタ種類
セントロニクス
コネクタ1(CN1)
メス
加工方法
半田
ケーブル形状
バラ線
フード
なし
フードネジ
バネロック
コネクタ形状
ストレート
ケーブル定格電圧 (V)
300
ケーブル規格（UL/CSA）
UL/CSA
コネクタ固定方法
バネロック

未確定：候補が48型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

グローバルハーネスセントロニクスハーネスバラ線フード無し(ミスミオリジナルコネクタ使用）:関連画像

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ	形状仕様タイプ	外形イメージ図	ケーブルタイプ	芯数	指定長（m）


GRNCD フード無しハンダ式コネクタバネロック式第一電子工業 GRPCD フード無しハンダ式コネクタバネロック式ミスミオリジナル	S （メス）		BA 黄色 BB 青色 UL1007 AWG24 同等品	14	0.2 ～ 10 （0.1m 毎に指定可）
				24
				36
				50
	ST （メス）ピン番入りマークチューブ付			14
				24
				36
				50
	SY （メス・Y端子F 0.3-3相当品）ピン番入りマークチューブ付			14
				24
				36
				50
	SR （メス・丸端子 0.3-3相当品）ピン番入りマークチューブ付			14
				24
				36
				50

型番リスト

表示件数

型番

GRNCD-S-BA-14-[0.2-10/0.1]

GRNCD-S-BA-24-[0.2-10/0.1]

GRNCD-S-BA-36-[0.2-10/0.1]

GRNCD-S-BA-50-[0.2-10/0.1]

GRNCD-S-BB-14-[0.2-10/0.1]

GRNCD-S-BB-24-[0.2-10/0.1]

GRNCD-S-BB-36-[0.2-10/0.1]

GRNCD-S-BB-50-[0.2-10/0.1]

GRNCD-SR-BA-14-[0.2-10/0.1]

GRNCD-SR-BA-24-[0.2-10/0.1]

GRNCD-SR-BA-36-[0.2-10/0.1]

GRNCD-SR-BA-50-[0.2-10/0.1]

GRNCD-SR-BB-14-[0.2-10/0.1]

GRNCD-SR-BB-24-[0.2-10/0.1]

GRNCD-SR-BB-36-[0.2-10/0.1]

GRNCD-SR-BB-50-[0.2-10/0.1]

GRNCD-ST-BA-14-[0.2-10/0.1]

GRNCD-ST-BA-24-[0.2-10/0.1]

GRNCD-ST-BA-36-[0.2-10/0.1]

GRNCD-ST-BA-50-[0.2-10/0.1]

GRNCD-ST-BB-14-[0.2-10/0.1]

GRNCD-ST-BB-24-[0.2-10/0.1]

GRNCD-ST-BB-36-[0.2-10/0.1]

GRNCD-ST-BB-50-[0.2-10/0.1]

GRNCD-SY-BA-14-[0.2-10/0.1]

GRNCD-SY-BA-24-[0.2-10/0.1]

GRNCD-SY-BA-36-[0.2-10/0.1]

GRNCD-SY-BA-50-[0.2-10/0.1]

GRNCD-SY-BB-14-[0.2-10/0.1]

GRNCD-SY-BB-24-[0.2-10/0.1]

GRNCD-SY-BB-36-[0.2-10/0.1]

GRNCD-SY-BB-50-[0.2-10/0.1]

GRPCD-S-BA-14-[0.2-10/0.1]

GRPCD-S-BA-50-[0.2-10/0.1]

GRPCD-S-BB-14-[0.2-10/0.1]

GRPCD-S-BB-50-[0.2-10/0.1]

GRPCD-SR-BA-14-[0.2-10/0.1]

GRPCD-SR-BA-50-[0.2-10/0.1]

GRPCD-SR-BB-14-[0.2-10/0.1]

GRPCD-SR-BB-50-[0.2-10/0.1]

GRPCD-ST-BA-14-[0.2-10/0.1]

GRPCD-ST-BA-50-[0.2-10/0.1]

GRPCD-ST-BB-14-[0.2-10/0.1]

GRPCD-ST-BB-50-[0.2-10/0.1]

GRPCD-SY-BA-14-[0.2-10/0.1]

GRPCD-SY-BA-50-[0.2-10/0.1]

GRPCD-SY-BB-14-[0.2-10/0.1]

GRPCD-SY-BB-50-[0.2-10/0.1]

芯数

コネクタ2(CN2)

コネクタメーカー

ケーブルタイプ

指定長

(m)

最小発注数量

14	切落とし	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
24	切落とし	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
36	切落とし	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
50	切落とし	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
14	切落とし	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
24	切落とし	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
36	切落とし	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
50	切落とし	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
14	丸端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
24	丸端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
36	丸端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
50	丸端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
14	丸端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
24	丸端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
36	丸端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
50	丸端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
14	バラ線	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
24	バラ線	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
36	バラ線	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
50	バラ線	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
14	バラ線	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
24	バラ線	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
36	バラ線	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
50	バラ線	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
14	Y端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
24	Y端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
36	Y端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
50	Y端子	第一電子工業	BA: AWG24(黄)	0.2 ～ 10	1個
14	Y端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
24	Y端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
36	Y端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
50	Y端子	第一電子工業	BB: AWG24(青)	0.2 ～ 10	1個
14	切落とし	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
50	切落とし	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
14	切落とし	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
50	切落とし	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
14	丸端子	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
50	丸端子	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
14	丸端子	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
50	丸端子	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
14	バラ線	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
50	バラ線	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
14	バラ線	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
50	バラ線	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
14	Y端子	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
50	Y端子	ミスミ	BA: AWG24(黄)	0.2 ～ 10	1個
14	Y端子	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個
50	Y端子	ミスミ	BB: AWG24(青)	0.2 ～ 10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

日中共通型式採用ローコストセントロニクスバラ線フード無し

日本、中国で型番を変更せずに現地購入可能!
●GRNCDは、信頼性の高いDDK製を採用！
●GRPCDは、ミスミオリジナルコネクタを採用し低価格を実現！
●20本以上のご購入時に大幅なプライスダウンを実現。
●制御盤内でのPLCや各種I/O機器の配線に大変便利です。電線はAC用の黄色とDC用の青を用意。

・マークチューブはコネクタピン番号が印字されます。

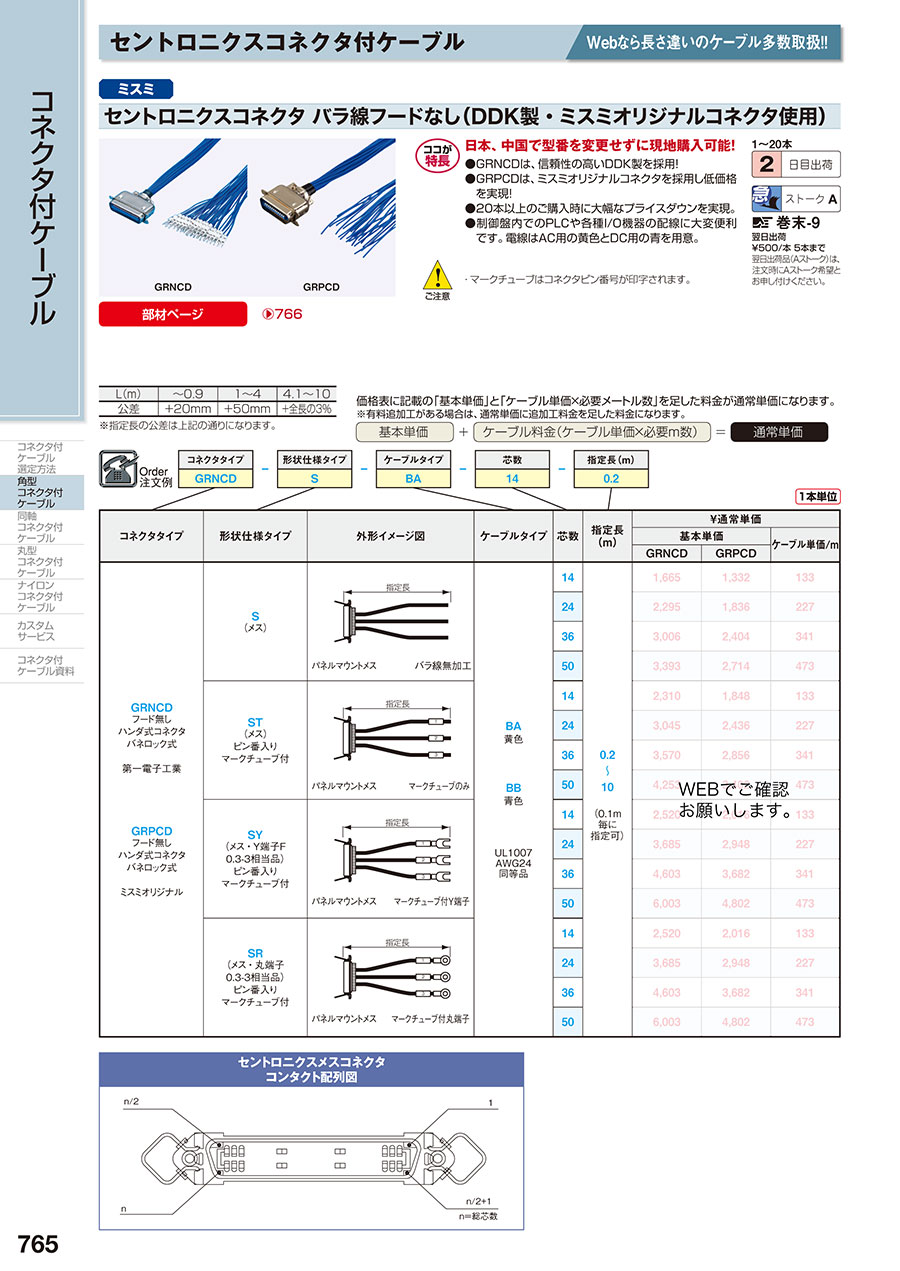

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
