ミスミ

ワニ口クリップ（赤黒セット/6色セット）

ワニ口クリップ（赤黒セット/6色セット）
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    C-201A-6C
    C-201A-R3B3
    RoHS2（10物質）?最小発注数量
    対応
    1個
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,765円
    ( 1,942円 )
    在庫品1日目当日出荷可能
    1,765円
    ( 1,942円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    環境にこだわりぬいた圧着タイプのワニ口クリップ。赤黒のセットおよび、6色セットをご用意。

    【ココが特長】
    ●安心の国内品
    ●PVCフリー、鉛フリー、ソルダーレス。
    ●ハンダ加工に比べて大幅に工数削減
    ●耐電圧 AC2000V/min
    ●絶縁抵抗 DC500V 100MΩ以上
    ●定格電流 1A   定格電圧AC125V
    ●使用温度範囲：－40℃＋60℃
    ●対応ケーブル：0.1〜0.5sq （外径1.2mm〜2.0mm）

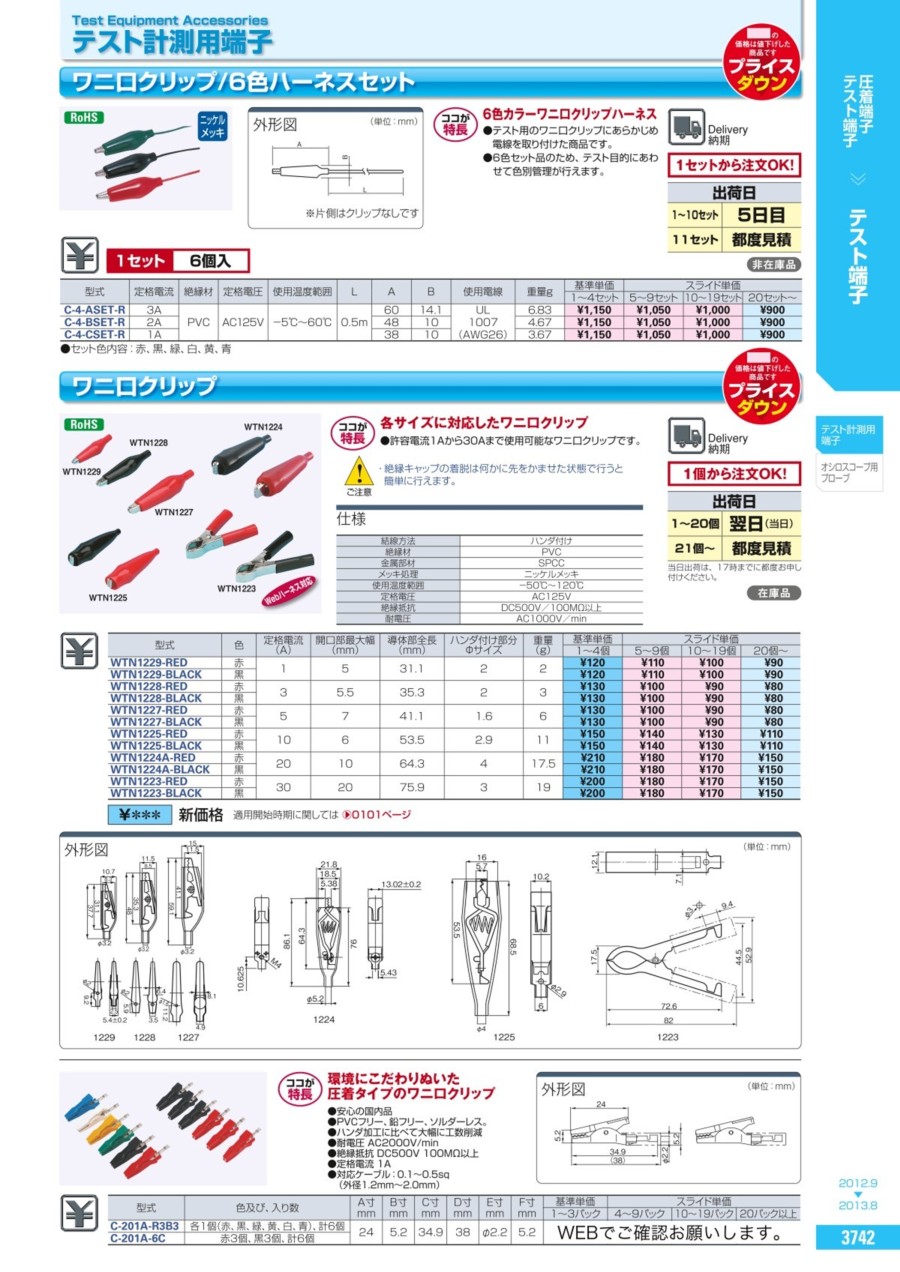

    ■カタログ誤りがございました。　C-201A-R3B3は2色セット品。 C-201A-6Cは6色セット品となります。
    ■メーカー推奨工具はホーザンのP-706および、P-707となります。
    　本工具はe-Catalogにて検索いただけますので御確認ください。

    商品仕様

    規格表

    型式色及び、入り数A寸
    mm    		B寸
    mm    		C寸
    mm    		D寸
    mm    		E寸
    mm    		F寸
    mm
    C-201A-R3B3

    赤黒2色セットです。

    赤3個、黒3個、計6個

    （紙カタログ誤り）

    		245.234.938φ2.25.2
    C-201A-6C

    六色セットです。

    各1個(赤、黒、緑、黄、白、青)、計6個

    （紙カタログ誤り）

    概要仕様



    外形図


    （単位：ｍｍ）
    ワニ口クリップ:関連画像

    使用方法

    使用例

    ワニ口クリップ:関連画像

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
