【穴加工無料】鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル RJSAシリーズ
![【穴加工無料】鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル RJSAシリーズ RJSA-[600-1000/10]-[1000-1900/10]-[250-400/10]-[E,G,K,S]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400388460/110400388460_001.jpg)
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - 特注には対応しておりませんので、追加工は穴加工サービスで指定できる範囲内でご指定ください。
RJSA-[600-1000/10]-[1000-1900/10]-[250-400/10]-[E,G,K,S]の仕様・寸法情報
用途
自立
材質
鉄
外形寸法W 横(幅)(mm)
600 ～ 1000
外形寸法H 縦(高さ)(mm)
1000 ～ 1900
外形寸法D 奥行(厚み)(mm)
250 ～ 400
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
塗装色
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）
板厚（中板）(mm)
2.3
表面処理
下地処理
商品仕様
【基本仕様】
外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
・ 外形公差：W寸法：±1mm、H寸法：±1mm、D寸法：±1mm
[ ! ]本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。
|
|
|
・ 外形公差：W寸法：±1mm、H寸法：±1mm、D寸法：±1mm
[ ! ]本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
[ ! ]扉や中板、単品型式のない部材の単品販売も行っておりません。
規格表
| 型番 | - | 穴加工 | - | W | - | H | - | D | - | 塗装色 | - | 追加工 | - | 穴加工コード | |
| RJSA | - | 700 | - | 1800 | - | 300 | - | K | （追加工なし・穴加工なし） | ||||||
| RJSA | - | 700 | - | 1800 | - | 300 | - | K | - | PD | （追加工あり・穴加工なし） | ||||
| RJSA | - | PS | - | 700 | - | 1800 | - | 300 | - | K | - | WB□□□□□□□□□ | （追加工なし・穴加工あり） | ||
| RJSA | - | PS | - | 700 | - | 1800 | - | 300 | - | K | - | PD | - | WB□□□□□□□□□ | （追加工あり・穴加工あり） |
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 穴加工をご希望の場合はWeb設計サイトにて事前見積が必要です。
詳細は>>こちらをご参照ください
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| お値引き | |
| 2～3台 | 4台～ |
| 5％ | 10％ |
追加工
| 追加工コード | 追加工内容 | ¥加工単価 |
| PD | パッキン同梱※ | 0 |
| NN | 中板のみなし | 0 |
| 規格一覧 |
「×」のサイズは製作できません。
| D | H | W | |||
| 600～700 | 710～790 | 800～890 | 900～1000 | ||
| 250～300 | 1000～1100 | ○ | ○ | ○ | ○ |
| 1110～1200 | ○ | ○ | ○ | ○ | |
| 1210～1300 | ○ | ○ | ○ | ○ | |
| 1310～1400 | ○ | ○ | ○ | ○ | |
| 1410～1500 | ○ | ○ | ○ | ○ | |
| 1510～1600 | ○ | ○ | ○ | ○ | |
| 1610～1700 | ○ | ○ | ○ | ○ | |
| 1710～1800 | ○ | ○ | ○ | ○ | |
| 1810～1900 | ○ | ○ | ○ | ○ | |
| 310～350 | 1000～1100 | ○ | × | × | × |
| 1110～1200 | ○ | × | × | × | |
| 1210～1300 | ○ | × | × | × | |
| 1310～1400 | ○ | × | × | × | |
| 1410～1500 | ○ | × | × | × | |
| 1510～1600 | ○ | × | × | × | |
| 1610～1700 | ○ | × | × | × | |
| 1710～1800 | ○ | × | × | × | |
| 1810～1900 | ○ | × | × | × | |
| 360～400 | 1000～1100 | ○ | × | × | × |
| 1110～1200 | ○ | × | × | × | |
| 1210～1300 | ○ | × | × | × | |
| 1310～1400 | ○ | × | × | × | |
| 1410～1500 | ○ | × | × | × | |

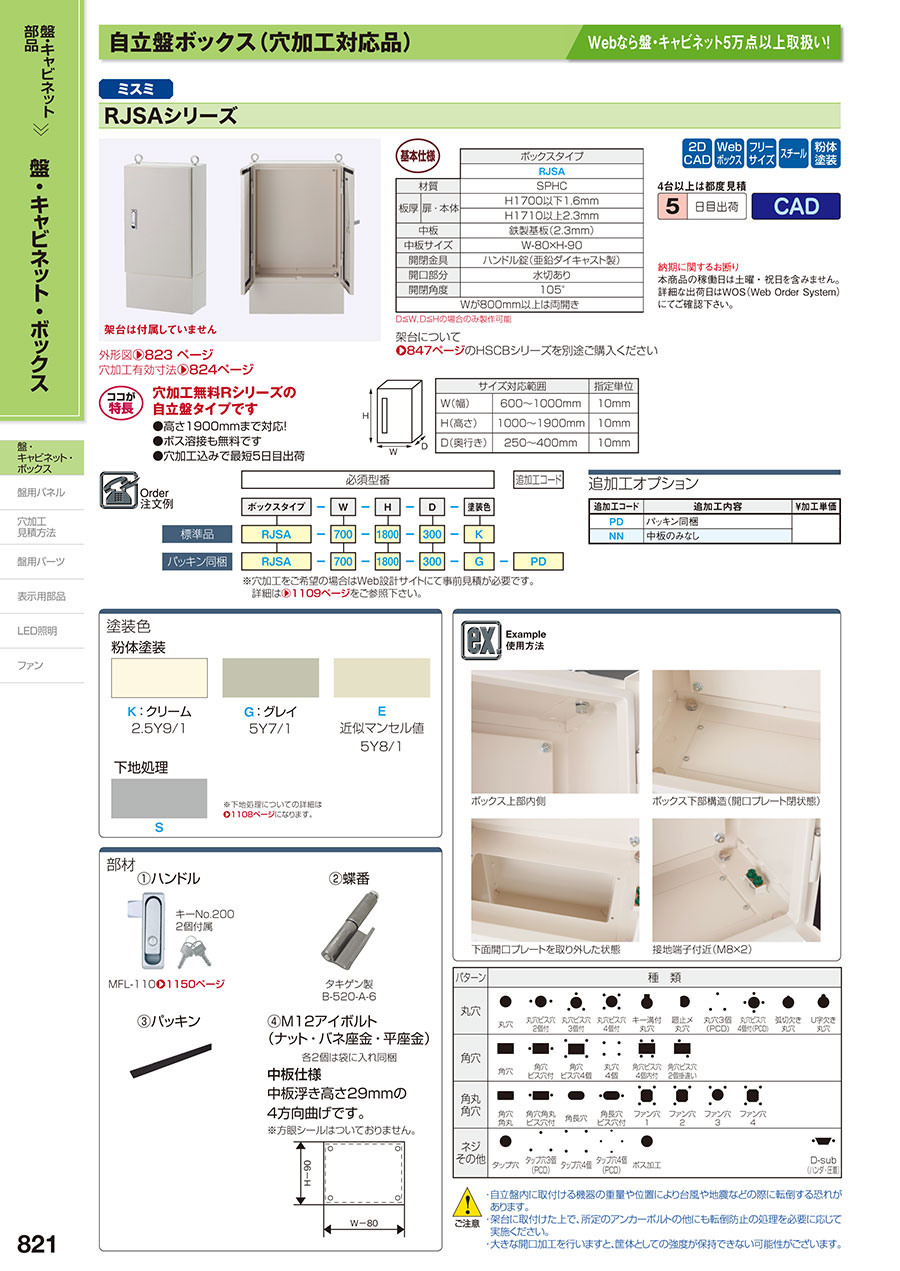

概要仕様
■塗装色
| 粉体塗装 | ||
 |  |  |
| K：クリーム 2.5Y9/1 | G：グレイ 5Y7/1 | E 近似マンセル値 5Y8/1 |
| [ ! ] 下地処理後に塗装しております。 [ ! ] 塗装色の変更は対応しておりません。 | ||
| 下地処理 | ||
 | ||
| S | ||
| [ ! ] 下地処理についての詳細は>>こちら | ||
■開閉角度
[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
(あくまでも参考であり、保証値ではございません)
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
穴加工サービス
立体図、展開図
| 立体図 | 展開図（一例） |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工対応
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付 | 丸穴ビス穴 3個付 | 丸穴ビス穴 4個付 | キー溝付 丸穴 | 廻止メ 丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付（PCD） | 弧切欠き 丸穴 | U字欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付 | 角穴ビス穴 4個 | 丸穴 4個 | 角穴ビス穴 4個内付 | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付 | 角長穴 | 角長穴 ビス穴付 | ファン穴 1 | ファン穴 2 | ファン穴 3 | ファン穴 4 | |||
| ネジ その他 |  |  |  |  |  |  |  |  | ||
| タップ穴 | タップ穴3個 （PCD） | タップ穴4個 | タップ穴4個 （PCD） | ボス加工 | スリット穴 1 | スリット穴 2 | D-sub （ハンダ・圧着） | |||
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
[ ! ] ボス加工につきましては、以下をご参照ください。
| ボス溶接加工無料対応（ＲＪＳＡシリーズ） [ ! ] ボスは内側凸加工です。（ボス溶接加工後に塗装しております） | |||||
| ボックス内側へのM4, M5ボス溶接加工を無料で対応します。 扉面・右面・左面・上面・背面であれば、いくつでもご指定可能です。 （※下面・中板は対象外） | |||||
| ボス溶接加工例 | |||||
 |
| ||||
| |||||
| 加工穴標準公差 | ||||||||||||||||||||||||||
■丸穴加工公差
| ■角穴加工公差
| |||||||||||||||||||||||||
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
使用方法 | |
 |  |
| ボックス上部内側 | ボックス下部構造（開口プレート閉状態） |
 |  |
| 下面開口プレートを取り外した状態 | 接地端子付近（M8×2） |
[ ! ] 開口プレートや穴位置の詳細は外形図（>>こちら）をご確認ください。
■部材
| ハンドル | 中板 | 蝶番 | パッキン | ||||||||

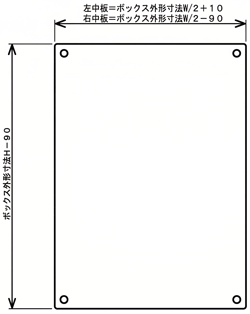

| キーNo：200(2個付属) キー型番：KEY200 ハンドル型番：MFL-110 ※右ひねりで開きます | ボックスの外形寸法より W 80mmのマイナス Ｈ 90mmのマイナス ※方眼シールなし 中板浮き高さ29mmの4方向曲げです。 | タキゲン製 型番：B-520-A-6 | 厚さ：4mm 幅：20mm ※1 単品販売なし ※2 耐油性はありません。 | ||||||||
 |  |  |  |
[ ! ]M12アイボルト（ナット・バネ座金・平座金）、各2個は袋に入れ同梱。単品販売はしておりません。
関連部品
| 別売 | 類似商品 | 類似商品 |
| 鉄製 フリーサイズ 架台 HSCBシリーズ | 【穴加工無料】鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル FJSAシリーズ | 鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル HJSAシリーズ |
 |  |  |
| RJSA、HJSAシリーズの自立盤ボックスに適合する架台です！ ボックスの扉開閉操作性が抜群。 | 横方向で最大寸法1200㎜まで対応可能！ 穴加工無料対応可能、特注依頼可能です。 | 高さ方向で最大寸法1900㎜まで対応可能！ 穴加工無料対応不可、特注依頼可能です。 |
[ ! ] ボックスと架台との接続ボルトは架台側に付属しております。
詳細情報
基本情報
高さ1900mmまで対応！下面にケーブル引き込み用の開口と開口を塞ぐプレート付きで加工も楽々。
ご注意
- 2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略” - 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - 特注には対応しておりませんので、追加工は穴加工サービスで指定できる範囲内でご指定ください。
【ご注意】
大口注文もお任せください！
10個までの数量は、即見積・即注文可能！
10個までの数量は、即見積・即注文可能！
【ココが特長】
●高さ1900mmまで対応！
●ボス溶接も無料です
●穴加工込みで最短5日目出荷
●高さ1900mmまで対応！
●ボス溶接も無料です
●穴加工込みで最短5日目出荷
【ご注意】
・自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
・架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
・大きな開口加工を行いますと、筐体としての強度が保持できない可能性がございます。
・自立盤内に取付ける機器の重量や位置により台風や地震などの際に転倒する恐れがあります。
・架台に取付けた上で、所定のアンカーボルトの他にも転倒防止の処理を必要に応じて実施ください。
・大きな開口加工を行いますと、筐体としての強度が保持できない可能性がございます。
カタログ
商品担当おすすめ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 自立盤 ハンドル RJSAシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
スチール・ステンレスボックスカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
4.8通常価格(税別)：5,530円～
通常出荷日:2日目～
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 4点ネジ止め RSDXシリーズ
3.4通常出荷日:3日目
ミスミ
鉄製 フリーサイズ 架台 HSCBシリーズ
3通常出荷日:3日目
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドル FSAシリーズ
4.8通常出荷日:3日目
ミスミ
【穴加工無料】鉄製 フリーサイズ 中継ボックス 4点ネジ止め FSTMシリーズ
5通常出荷日:3日目
ミスミ
【穴加工対応】スチール製端子台ボックス フタ式DINレール付タイプ
3.7通常価格(税別)：4,680円～
通常出荷日:当日出荷可能在庫品1日目
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
5通常価格(税別)：21,980円～
通常出荷日:3日目～
ミスミ
【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドル RSASシリーズ
4.9通常出荷日:3日目
ミスミ
【穴加工無料】鉄製 フリーサイズ 防水防塵 ハンドル SPAシリーズ
4.7通常出荷日:3日目
