スリット入り2重樹脂製チューブ コネクタ
- 通常単価(税別)
- 602円～2,646円
- 税込単価
- 662円～2,911円
通常出荷日：在庫品1日目当日出荷可能
高温性能、低温度強度と柔軟性を持つポリプロピレン共重合体を使用した熱収縮チューブを固定するためのコネク...
詳細を確認
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| BLNO-M160 |
■継ぎ手
■ロックナット
| 型式 | 適合チューブ 商品ページ | ネジ呼称 | サイズ(mm) | 重量(g) | ||||
| H | g | L | D(max) | SW | ||||
| BLNO-M160 | PPCOF-10B | M16×1.5 | 20.0 | 13.0 | 36.5 | 21.0 | 17.0 | 3 |
| BLNO-M207 | PPCOF-17B | M20×1.5 | 28.5 | 13.0 | 43.5 | 27.0 | 25.0 | 7 |
| BLNO-M253 | PPCOF-23B | M25×1.5 | 36.5 | 14.0 | 52.5 | 35.0 | 33.0 | 13 |
| BLNO-M406 | PPCOF-36B | M40×1.5 | 54.0 | 22.0 | 74.5 | 53.0 | 50.0 | 46 |
| BLNO-M508 | PPCOF-48B | M50×1.5 | 66.0 | 22.0 | 80.5 | 65.0 | 62.0 | 65 |
| 型式 | 適合継ぎ手 商品ページ | ネジ呼称 | サイズ(mm) | 重量(g) | ||
| C | D(max) | SW | ||||
| BLN-M16 | BLNO-M160 | M16×1.5 | 8.0 | 21.5 | 19.0 | 1 |
| BLN-M20 | BLNO-M207 | M20×1.5 | 8.0 | 29.5 | 27.0 | 3 |
| BLN-M25 | BLNO-M253 | M25×1.5 | 9.0 | 35.0 | 32.0 | 4 |
| BLN-M40 | BLNO-M406 | M40×1.5 | 15.0 | 53.0 | 48.0 | 11 |
| BLN-M50 | BLNO-M508 | M50×1.5 | 15.0 | 69.5 | 64.0 | 20 |
概要仕様
外形図
（単位：mm）| 継ぎ手 | ロックナット |
 |  |
仕様
| 材質 | 6ナイロン |
| 使用温度範囲 | −20℃〜90℃ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
602円 ( 662円 ) | 在庫品1日目当日出荷可能 |
654円 ( 719円 ) | 在庫品1日目当日出荷可能 |
731円 ( 804円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,688円 ( 1,857円 ) | 在庫品1日目当日出荷可能 |
915円 ( 1,007円 ) | 在庫品1日目当日出荷可能 |
1,177円 ( 1,295円 ) | 在庫品1日目当日出荷可能 |
1,646円 ( 1,811円 ) | 在庫品1日目当日出荷可能 |
2,105円 ( 2,316円 ) | 在庫品1日目当日出荷可能 |
2,646円 ( 2,911円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高温性能、低温度強度と柔軟性を持つポリプロピレン共重合体を使用した熱収縮チューブを固定するためのコネクタです。
【ココが特長】
●PPCOFチューブをパネル等に固定するための継ぎ手とロックナットです。
●PPCOFチューブをパネル等に固定するための継ぎ手とロックナットです。
【ご注意】
・PPCOFチューブ以外の樹脂製チューブには使用できません。
・PPCOFチューブ以外の樹脂製チューブには使用できません。

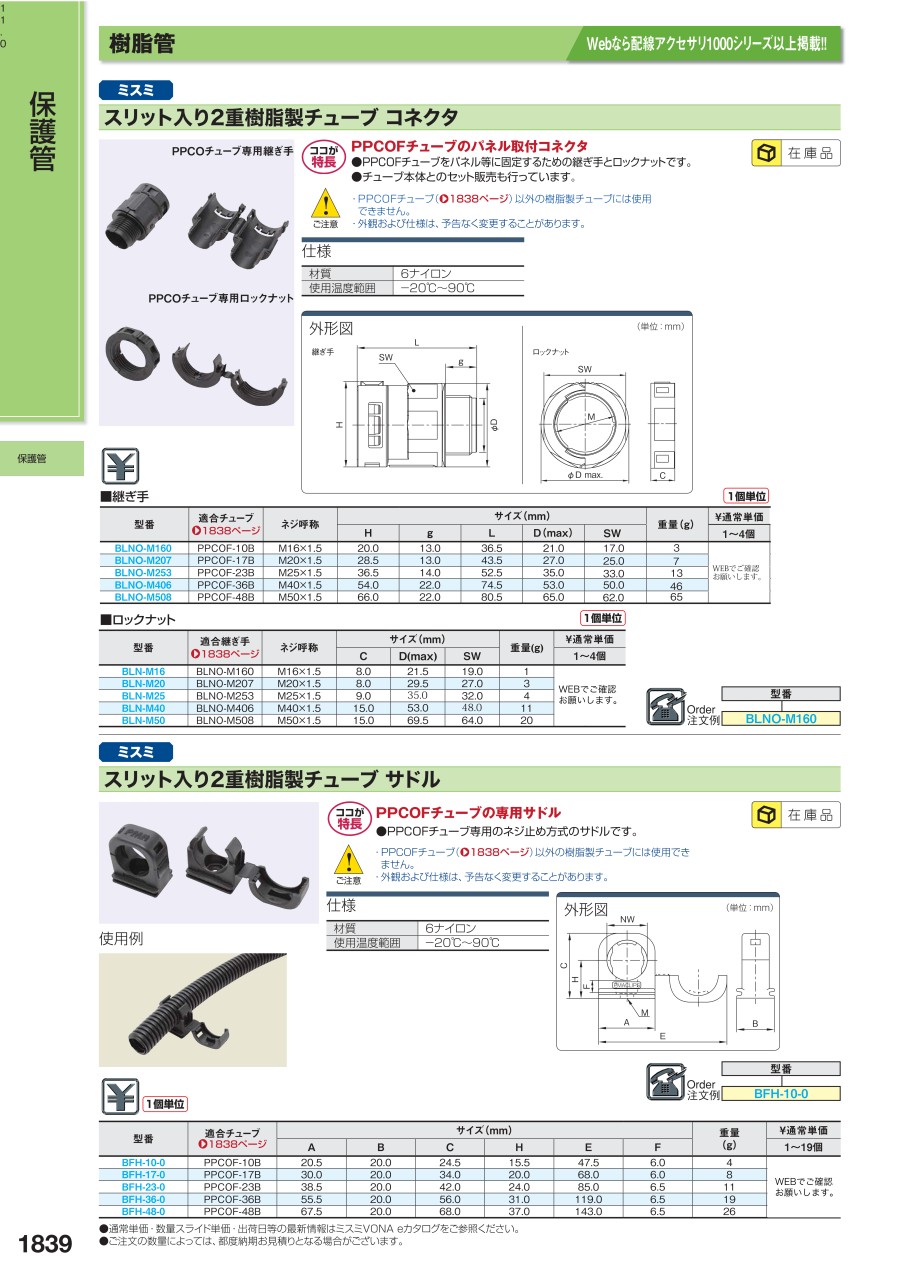

カタログ
スリット入り2重樹脂製チューブ コネクタのレビュー
配線接続用に
4
4.02023/11/30
別途購入した2重チューブ用として購入
しっかり固定でき問題なく使用可能です。
0人が参考にしています。
配線保護部品として
4
4.02021/09/15
自社で使用する生産設備装置への配線を引き込むさいの保護チューブの部品として使用しています。保護チューブはいろいろあり、ス...もっと読む
0人が参考にしています。
配管部の接続
5
5.02020/05/07
長さが足りない時の配管接続アタッチメントとして使用しています。安価なうえ、割れたりすることもないので助かっています。
0人が参考にしています。
使用している配線保護管の継ぎ手として
4
4.02018/10/19
使用している配線保護管PPCOFチューブ専用の継ぎ手ですので購入しています。接続しやすく、外部から配線しやすかったため選...もっと読む
0人が参考にしています。
