300V UL規格 シース付きタイプ
- 通常単価(税別)
- 3,263円～114,128円
- 税込単価
- 3,589円～125,541円
通常出荷日：在庫品1日目当日出荷可能
＜MASTER-CABLE＞300V UL規格 シース付きタイプ
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は300V UL規格 シース付きシールドタイプとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MAST-SFSKK-30-(長さ) ・SFX-S30-7/0.1273030-V(20266)SB-(長さ)
・MAST-SFSKK-60-(長さ) ・SFX-S64-7/0.1273030-V(20266)SB-(長さ)
※代替品シリーズ?S字形シース付オキフレックスから仕様差異をご確認ください。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
型式表示方法
| 型式 | − | 芯数 | − | 長さ |
| MAST-SFSKK | − | 10 | − | 10 |
概要仕様
電流減少係数▶4715ページ のフラットケーブル （スダレタイプ）を参照下さい。 | 構造 | 構造 | ||
 ＜絶縁体の識別＞ -赤-灰-灰-灰-緑-灰-灰-灰-灰-緑 11芯以下6番より繰り返し |
| 使用温度範囲 | 0～80℃ |
| 取得規格 | ULAWM2464 |
| 絶縁特性 | PVC |
仕様
＊（〜mm2）はあくまでも目安の断面積サイズです。詳しくは>>4815ページの対比表を参照ください。
特性
注）①静電容量、特性インピーダンス、伝搬遅延、近端クロストークの測定法はGSGモードです。
| 型式 | 芯数 | 全長 (m) | フラットケーブル部 | シース(PVC) | 許容電流 (A) | 概算 質量 kg/km | サンプル提供 | |||
| 導体 (本/mm) | スパン | 全幅 | 厚さ (mm) | 外径 (mm) | ||||||
| MAST-SFSKK (シールドなし) | 10 | 1 ・ 5 ・ 10 ・ 20 ・ 50 ・ 100 | 7/0.127 AWG28 (0.08ｍm2) すずめっき 軟銅線 | 1.27 | 12.7 | 0.9 | 6.5 | 1.3 | 4.2 | − |
| 14 | 17.8 | 0.95 | 8.2 | 1.1 | 5.8 | − | ||||
| 16 | 20.3 | 0.95 | 8.6 | 1.0 | 6.4 | − | ||||
| 20 | 25.4 | 1.0 | 9.3 | 1.0 | 7.6 | ◎ | ||||
| 26 | 33.0 | 1.0 | 11.1 | 0.8 | 9.6 | − | ||||
| 30 | 38.1 | 1.0 | 11.1 | 0.8 | 10.4 | − | ||||
| 34 | 43.2 | 1.0 | 12.5 | 0.7 | 11.8 | − | ||||
| 40 | 50.8 | 1.0 | 13.1 | 0.7 | 13.2 | − | ||||
| 50 | 63.5 | 1.0 | 14.1 | 0.6 | 15.7 | − | ||||
| 60 | 76.2 | 1.0 | 15.1 | 0.6 | 18.1 | − | ||||
特性
| シールド無し | ||
| 導体抵抗 | Ω/km(20℃) | 225以下 |
| 絶縁抵抗 | MΩ-km | 10以上 |
| 耐電圧 | V/min.AC | 1000 |
| 静電容量 | 約pF/m | 51 |
| 特性インピーダンス | 約Ω | 108 |
| 伝搬遅延 | 約ns/m | 5 |
| 近端クロストーク | 約％ | 4 |
| 難燃特性 | VW-1 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,263円 ( 3,589円 ) | 在庫品1日目当日出荷可能 |
4,806円 ( 5,287円 ) | 在庫品1日目当日出荷可能 |
6,287円 ( 6,916円 ) | 在庫品1日目当日出荷可能 |
8,795円 ( 9,675円 ) | 在庫品1日目当日出荷可能 |
21,986円 ( 24,185円 ) | 在庫品1日目当日出荷可能 |
43,971円 ( 48,368円 ) | 在庫品1日目当日出荷可能 |
4,262円 ( 4,688円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 在庫品1日目当日出荷可能 |
8,198円 ( 9,018円 ) | 在庫品1日目当日出荷可能 |
11,419円 ( 12,561円 ) | 在庫品1日目当日出荷可能 |
28,548円 ( 31,403円 ) | 在庫品1日目当日出荷可能 |
57,095円 ( 62,805円 ) | 在庫品1日目当日出荷可能 |
3,936円 ( 4,330円 ) | 在庫品1日目当日出荷可能 |
6,708円 ( 7,379円 ) | 在庫品1日目当日出荷可能 |
8,978円 ( 9,876円 ) | 在庫品1日目当日出荷可能 |
13,097円 ( 14,407円 ) | 在庫品1日目当日出荷可能 |
32,742円 ( 36,016円 ) | 在庫品1日目当日出荷可能 |
65,483円 ( 72,031円 ) | 在庫品1日目当日出荷可能 |
4,177円 ( 4,595円 ) | 在庫品1日目当日出荷可能 |
7,512円 ( 8,263円 ) | 在庫品1日目当日出荷可能 |
10,149円 ( 11,164円 ) | 在庫品1日目当日出荷可能 |
12,093円 ( 13,302円 ) | 在庫品1日目当日出荷可能 |
28,953円 ( 31,848円 ) | 在庫品1日目当日出荷可能 |
64,069円 ( 70,476円 ) | 在庫品1日目当日出荷可能 |
4,541円 ( 4,995円 ) | 在庫品1日目当日出荷可能 |
8,666円 ( 9,533円 ) | 在庫品1日目当日出荷可能 |
11,842円 ( 13,026円 ) | 在庫品1日目当日出荷可能 |
18,049円 ( 19,854円 ) | 在庫品1日目当日出荷可能 |
45,121円 ( 49,633円 ) | 在庫品1日目当日出荷可能 |
90,242円 ( 99,266円 ) | 在庫品1日目当日出荷可能 |
5,939円 ( 6,533円 ) | 在庫品1日目当日出荷可能 |
10,685円 ( 11,754円 ) | 在庫品1日目当日出荷可能 |
14,436円 ( 15,880円 ) | 在庫品1日目当日出荷可能 |
16,848円 ( 18,533円 ) | 在庫品1日目当日出荷可能 |
41,265円 ( 45,392円 ) | 在庫品1日目当日出荷可能 |
91,147円 ( 100,262円 ) | 在庫品1日目当日出荷可能 |
6,305円 ( 6,936円 ) | 在庫品1日目当日出荷可能 |
11,347円 ( 12,482円 ) | 在庫品1日目当日出荷可能 |
15,331円 ( 16,864円 ) | 在庫品1日目当日出荷可能 |
18,451円 ( 20,296円 ) | 在庫品1日目当日出荷可能 |
44,186円 ( 48,605円 ) | 在庫品1日目当日出荷可能 |
96,797円 ( 106,477円 ) | 在庫品1日目当日出荷可能 |
7,572円 ( 8,329円 ) | 在庫品1日目当日出荷可能 |
13,438円 ( 14,782円 ) | 在庫品1日目当日出荷可能 |
18,111円 ( 19,922円 ) | 在庫品1日目当日出荷可能 |
24,473円 ( 26,920円 ) | 在庫品1日目当日出荷可能 |
58,497円 ( 64,347円 ) | 在庫品1日目当日出荷可能 |
114,128円 ( 125,541円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
＜MASTER-CABLE＞300V UL規格 シース付きタイプ
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は300V UL規格 シース付きシールドタイプとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MAST-SFSKK-30-(長さ) ・SFX-S30-7/0.1273030-V(20266)SB-(長さ)
・MAST-SFSKK-60-(長さ) ・SFX-S64-7/0.1273030-V(20266)SB-(長さ)
※代替品シリーズ?S字形シース付オキフレックスから仕様差異をご確認ください。
【ココが特長】
300V シース付フラットケーブル
●フラットケーブルの両端が円周の外側になる様にフォーミングされているので、端末処理時にシースの剥離長を従来の2/3～1/2でフラットケーブルを適度に平坦に広げられます。
●ピッチ精度が劣化しない形状のため、コネクタとのコンタクトの信頼性も万全です。
●シースはUL2464適合、定格温度80℃、フラットケーブルはUL2651適合、定格温度105℃
電気用品安全法を取得しておりません。
※この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
| <MASTER-CABLE> |
●フラットケーブルの両端が円周の外側になる様にフォーミングされているので、端末処理時にシースの剥離長を従来の2/3～1/2でフラットケーブルを適度に平坦に広げられます。
●ピッチ精度が劣化しない形状のため、コネクタとのコンタクトの信頼性も万全です。
●シースはUL2464適合、定格温度80℃、フラットケーブルはUL2651適合、定格温度105℃
電気用品安全法を取得しておりません。
※この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
【ご注意】
・ご注文の際に、指定長と数量を混同されないようにご注意ください。
・フラットケーブルの融着部寸法は30mm、非融着部寸法は70mmです。
・介材が無いため、仕上がりは真円ではありません。
・ご注文の際に、指定長と数量を混同されないようにご注意ください。
・フラットケーブルの融着部寸法は30mm、非融着部寸法は70mmです。
・介材が無いため、仕上がりは真円ではありません。

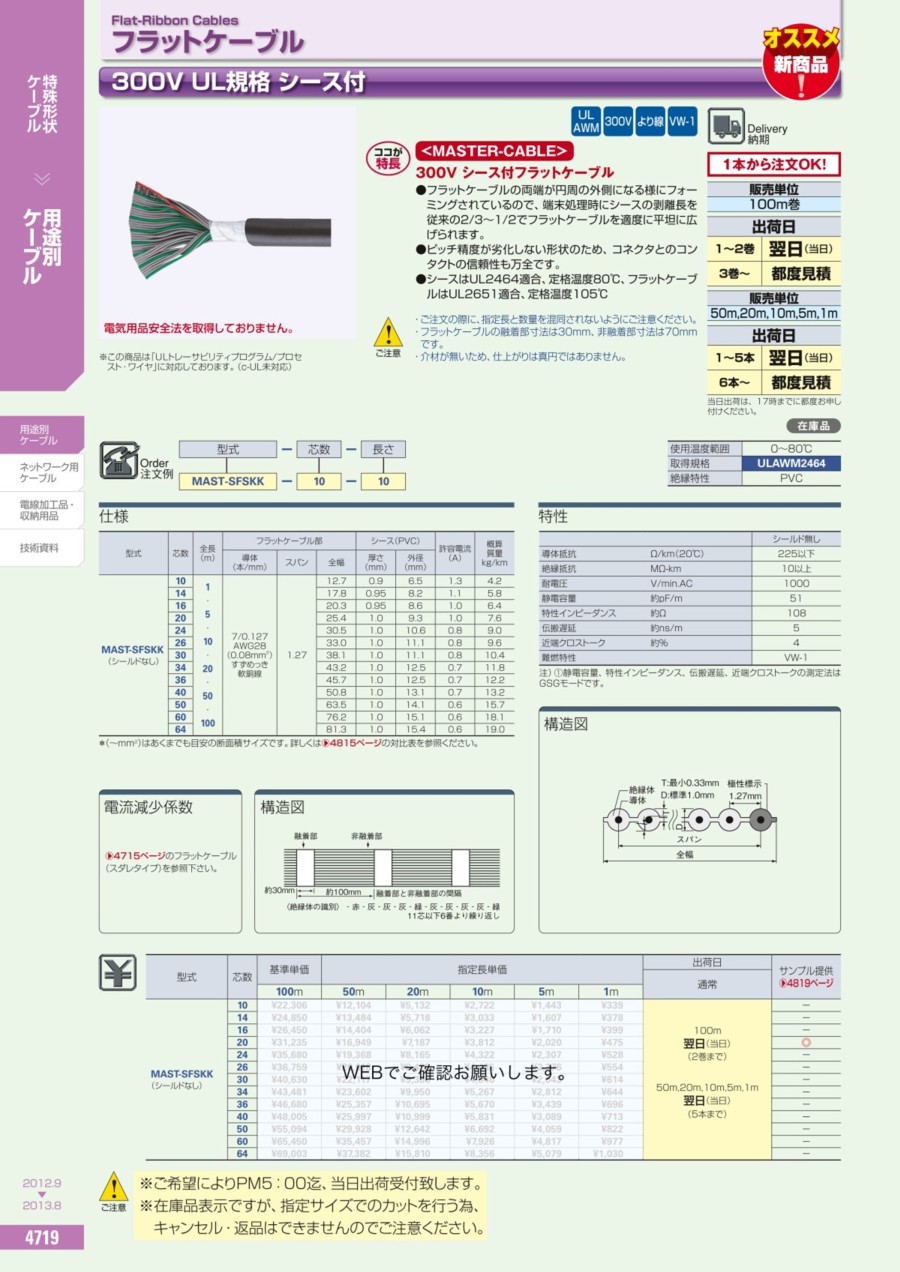

カタログ
