型番	シェルサイズ	配列番号	コンタクト形状	芯数	重量（g）
					重量（g）
					P/オス	S/メス
MMS3106F	10SL	3	P オス（ピン） S メス（ソケット）	3	21	21
	10SL	4		2	18	18
	14S	1		3	40	42
		2		4	41	43
		5		5	41	43
		6		6	42	44
	16	10		3	54	60
	18	1		10	74	84
		8		8	74	84
		10		4	72	82
	20	4		4	90	102
		15		7	94	104
		27		14	108	120
		29		17	88	100
	22	2		3	114	128
		14		19	123	138
		22		4	120	134
	24	28		24	144	158
	28	21		37	204	218

概要仕様

外形図

コネクタ本体	付属ゴムブッシング（合成ゴム）
		シェルサイズ	G寸（mm） ±0.4	H寸（mm） ±0.8	I寸（mm） ±0.4
		10SL	12.8	69.9	5.6
		14S	15.7	66.7	7.9
		16	18.9	63.5	11.1
		18	22.6	60.3	14.3
		20,22	27.5	57.2	15.9
		24,28	33.4	54.0	19.1

（単位：mm）
シェルサイズ	A寸法 MAX.	B寸法 +0、-0.38	C寸法* MAX.	D寸法 MAX.	E寸法 MAX.	F（ネジ山）（Class：2B）
10SL	24.61	11.33	6.5	22.7	57.15	5/8-24UNEF
14S	29.36	17.15	9.0	27.5	57.15	7/8-20UNEF
16	31.75	20.45	11	30	66.68	1-20UNEF
18	34.13	23.62	14.2	32.2	68.28	1 1/8-18UNEF
20	37.31	26.67	15.8	37.5	69.85	1 1/4-18UNEF
22	40.48	29.85	15.8	37.5	69.85	1 3/8-18UNEF
24	43.66	33.02	21.4	43.3	75.41	1 1/2-18UNEF
28	50.01	38.61	21.4	43.3	76.99	1 3/4-18UNS
*適応ケーブル最大径

■材質

部位	材料	仕上	色
本体	アルミ合金	亜鉛コバルト	黒色
インシュレータ	ニトリルゴム	—	黒色
コンタクト	銅合金	銀メッキ	銀色

組合せ方法

※○印の関係において、オスとメスの組み合わせで選定して下さい。

■防水性能について

・嵌合部分はIP67保護構造を保証しております。
ケーブルクランプ部はIP67保護構造を保証しておりませんが
結線部分に膜付グロメットを内蔵しております。
結線方法については下記をご参照ください。

・IP67保護構造を保証したケーブルクランプの取扱いは御座いませんのでご注意ください

組立方法

ハンダ付け方法

Step 1	コネクタとケーブルを用意し、写真の様にコネクタはバラします。ケーブルは、シースを40mm、各芯線の被覆を7mm剥き出します（推奨値）。剥き出した導体には、予備ハンダをしておきます。また、ケーブルには収縮チューブも50mmほどの長さで通しておきます。

Step 2	ハンダ付けを行なう前に、写真の様に各部品にケーブルを通します。シェル部に印字されたピン番号と、グロメット部に印字されたピン番号が同じ場所になるように、各芯線を通します。

Step 3	写真の様にハンダ付けを行ないます。

Step 4	グロメット部を、シェル部に押し当てます。シースから劇き出しの芯線部分に収縮チューブを被せます。この時、バックシェル部をクランプで締め付ける場所に収縮チューブがある事を確認して下さい。		締めつける位置より収縮チューブが長い事を確認して下さい。写真は、ゴムブッシングを外している状態です。

Step 5	写真の様に、バックシェル部をシェル部へ組み込みます。

Step 6	最後に、クランプの2箇所のネジを締め付けて完了です。
		※結線変更などでコネクタをバラす際は、必ずケーブルクランプのネジを充分に緩めてから取り外して下さい。

型番リスト

表示件数

型番

許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	シェルサイズ	コネクタタイプ	キー位置変更	最小発注数量

13	500/700	3	オス(プラグ)	10SL	ストレートタイプ	無	1個
13	500/700	3	メス(ソケット)	10SL	ストレートタイプ	無	1個
13	500/700	2	オス(プラグ)	10SL	ストレートタイプ	無	1個
13	500/700	2	メス(ソケット)	10SL	ストレートタイプ	無	1個
13	500/700	3	オス(プラグ)	14S	ストレートタイプ	無	1個
13	500/700	3	メス(ソケット)	14S	ストレートタイプ	無	1個
13	200/250	4	オス(プラグ)	14S	ストレートタイプ	無	1個
13	200/250	4	メス(ソケット)	14S	ストレートタイプ	無	1個
13	200/250	5	オス(プラグ)	14S	ストレートタイプ	無	1個
13	200/250	5	メス(ソケット)	14S	ストレートタイプ	無	1個
13	200/250	6	オス(プラグ)	14S	ストレートタイプ	無	1個
13	200/250	6	メス(ソケット)	14S	ストレートタイプ	無	1個
23	500/700	3	オス(プラグ)	16	ストレートタイプ	無	1個
23	500/700	3	メス(ソケット)	16	ストレートタイプ	無	1個
13	200/250	10	オス(プラグ)	18	ストレートタイプ	無	1個
13	200/250	10	メス(ソケット)	18	ストレートタイプ	無	1個
13/23	500/700	8	オス(プラグ)	18	ストレートタイプ	無	1個
13/23	500/700	8	メス(ソケット)	18	ストレートタイプ	無	1個
23	500/700	4	オス(プラグ)	18	ストレートタイプ	無	1個
23	500/700	4	メス(ソケット)	18	ストレートタイプ	無	1個
23	500/700	4	オス(プラグ)	20	ストレートタイプ	無	1個
23	500/700	4	メス(ソケット)	20	ストレートタイプ	無	1個
23	500/700	7	オス(プラグ)	20	ストレートタイプ	無	1個
23	500/700	7	メス(ソケット)	20	ストレートタイプ	無	1個
13	500/700	14	オス(プラグ)	20	ストレートタイプ	無	1個
13	500/700	14	メス(ソケット)	20	ストレートタイプ	無	1個
13	500/700	17	オス(プラグ)	20	ストレートタイプ	無	1個
13	500/700	17	メス(ソケット)	20	ストレートタイプ	無	1個
46	900/1250	3	オス(プラグ)	22	ストレートタイプ	無	1個
46	900/1250	3	メス(ソケット)	22	ストレートタイプ	無	1個
13	500/700	19	オス(プラグ)	22	ストレートタイプ	無	1個
13	500/700	19	メス(ソケット)	22	ストレートタイプ	無	1個
46	500/700	4	オス(プラグ)	22	ストレートタイプ	無	1個
46	500/700	4	メス(ソケット)	22	ストレートタイプ	無	1個
13	200/250	24	オス(プラグ)	24	ストレートタイプ	無	1個
13	200/250	24	メス(ソケット)	24	ストレートタイプ	無	1個
13	500/700	37	オス(プラグ)	28	ストレートタイプ	無	1個
13	500/700	37	メス(ソケット)	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,534円 ( 1,687円 )	在庫品1日目当日出荷可能
1,629円 ( 1,792円 )	在庫品1日目当日出荷可能
1,487円 ( 1,636円 )	在庫品1日目当日出荷可能
1,629円 ( 1,792円 )	在庫品1日目当日出荷可能
1,479円 ( 1,627円 )	在庫品1日目当日出荷可能
1,599円 ( 1,759円 )	在庫品1日目当日出荷可能
1,601円 ( 1,761円 )	在庫品1日目当日出荷可能
1,629円 ( 1,792円 )	在庫品1日目当日出荷可能
1,624円 ( 1,786円 )	在庫品1日目当日出荷可能
1,751円 ( 1,926円 )	在庫品1日目当日出荷可能
1,584円1,425円 ( 1,568円 )	在庫品1日目当日出荷可能
1,751円 ( 1,926円 )	在庫品1日目当日出荷可能
2,127円 ( 2,340円 )	在庫品1日目当日出荷可能
2,211円 ( 2,432円 )	在庫品1日目当日出荷可能
2,474円 ( 2,721円 )	在庫品1日目当日出荷可能
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能
2,520円 ( 2,772円 )	在庫品1日目当日出荷可能
2,610円2,349円 ( 2,584円 )	在庫品1日目当日出荷可能
2,362円 ( 2,598円 )	在庫品1日目当日出荷可能
2,453円 ( 2,698円 )	在庫品1日目当日出荷可能
2,952円 ( 3,247円 )	在庫品1日目当日出荷可能
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能
2,656円 ( 2,922円 )	在庫品1日目当日出荷可能
2,866円2,579円 ( 2,837円 )	在庫品1日目当日出荷可能
2,986円 ( 3,285円 )	在庫品1日目当日出荷可能
2,957円 ( 3,253円 )	在庫品1日目当日出荷可能
2,942円 ( 3,236円 )	在庫品1日目当日出荷可能
3,077円 ( 3,385円 )	在庫品1日目当日出荷可能
3,213円2,409円 ( 2,650円 )	在庫品1日目当日出荷可能
3,439円3,095円 ( 3,405円 )	在庫品1日目当日出荷可能
3,364円1,177円 ( 1,295円 )	在庫品1日目当日出荷可能
3,737円 ( 4,111円 )	在庫品1日目当日出荷可能
3,349円 ( 3,684円 )	在庫品1日目当日出荷可能
3,387円 ( 3,726円 )	在庫品1日目当日出荷可能
3,590円 ( 3,949円 )	在庫品1日目当日出荷可能
3,809円 ( 4,190円 )	在庫品1日目当日出荷可能
4,796円 ( 5,276円 )	在庫品1日目当日出荷可能
4,616円 ( 5,078円 )	在庫品1日目当日出荷可能

基本情報

ローコスト防水・防塵IP67対応、水分はコネクタの大敵、防水コネクタで安心。

【特長】
ローコスト防水・防塵IP67対応
●中継アダプタとパネル取付レセプタクルに接続します
●IP67クラスの防水構造なので、水や粉塵のかかる場所での使用に適しています
●高い防水性能がありながら驚きの低価格を実現しました
●ケーブルクランプと一体型で省スペース化が図れます
●MIL-DTL-5015タイプ

防水

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
ローコスト防水・防塵IP67対応
●中継アダプタとパネル取付レセプタクルに接続します。
●IP67クラスの防水構造なので、水や粉塵のかかる場所での使用に適しています。
●高い防水性能がありながら驚きの低価格を実現しました。
●ケーブルクランプと一体型で省スペース化が図れます。
●MIL-DTL-5015タイプ
●組立サポート工具P205
【基本仕様】
定格電流、電圧などの基本仕様は164ページ
結線方法はP188ページ
【ご注意】
・非防水タイプと嵌合して使用する場合、IP67の防水性能は保てません。
・キー位置変更には対応しておりません。
・勘合をする際の防水性能に関する詳細情報は、本ページ商品仕様の後段に掲載の情報を御確認お願い申し上げます。

共通仕様

防水・防滴MSコネクタ（MMS）

特長

●IP67クラスの防水・防塵機能を有し、過酷な環境下での使用に対応する事が可能です。
●4つの形状を用意しています。
○　ストレートタイプ ○　パネルマウントタイプ
○　アングルタイプ ○　中継タイプ
●各形状とも、目的に合わせてコンタクトタイプを選択できます。
○　オス（ピン） ○　メス（ソケット）
●バックシェルとケーブルクランプが一体となった構造で、省スペース化を図れます。
●パネルマウントタイプと中継タイプ用の防水キャップも用意しました。

共通仕様

●材料／仕上

項目	材料	仕上
シェル	アルミ合金	3価クロメート
インシュレータ	クロロプレンゴム	ー
コンタクト	銅合金	銀メッキ

●キー位置変更には対応しておりません。

共通仕様

適用電線サイズおよびコンタクトサイズ

適切な電線被覆むき長さはコンタクトのハンダ付け穴長（L寸法）に1～3mm程度プラスした寸法です。なおL寸法、D寸法はオスコネクタ（ピン）もメスコネクタ（ソケット）も同じです。またケーブル選定の際にはケーブルクランプの内径にケーブルが納まるかどうかもご確認ください。

コンタクト				適合電線サイズ
コンタクトサイズ	ハンダ付穴直径φＤ（mm）	ピンコンタクト接触部径φA（mm）	L（mm）	AWG	導体断面積（mm²）
#16	1.85	1.6	6.4	16〜20	1.25以下
#12	2.95	2.4	9.5	12〜14	3.5以下
#8	5.31	3.6	12.7	8〜10	8以下
#4	8.45	5.7	15.9	4〜6	22以下
#0	11.91	9.1	15.9	0〜2	50以下

電気的特性

接触抵抗	コンタクトサイズ	試験電流DC	電圧降下	オス側とメス側のコネクタを使用状態と同状態に結合し、試験電流を通電し、電圧降下法により測定し左記値を満足すること。
	#16	20A	21mV以下
	#12	35A	20mV以下
	#8	60A	12mV以下
	#4	110A	10mV以下
	#0	200A	10mV以下

機械的特性

	試験分類記号			AC.V（r.m.s）
温度衝撃	低　温			高　温			左記の低温、高温を1サイクルとし、連続5サイクル行う。低温、高温の放置時間は30分以上とする。
	－55+0℃ -5℃			＋125+3℃ -0℃
	（1）コネクタにひび割れ、破損のないこと。（2）終了後耐電圧試験を満足すること。
耐　湿	下記の耐電圧を満足のこと。						結合したコネクタとパネルマウントを温度71±2℃と相対湿度95±3％に14日間さらし、終了後乾燥せず左表の耐電圧試験を5分間行う。
	INST			300
	A			750
	D			1,350
	E			1,875
	B			2,775
	C			4,500
腐　食	（1）地金の露出やコネクタの結合・離脱を害する腐食のないこと。（2）接触抵抗の測定						温度35℃、濃度5％の塩水噴霧中に48時間さらし、終了後流水で洗い38±3℃の空気循環槽で12時間乾燥させ、完了後接触抵抗、耐電圧試験を行う。
	コンタクトサイズ		試験電流		電圧降下（以下）
	#16		20A		35mV
	#12		35		30
	#8		60		25
	#4		110		20
	#0		200		20
	（3）下表の耐電圧を満足すること。
	試験分類記号	AC.V（r.m.s）		分類記号		AC.V（r.m.s）
	INST	400		E		2,500
	A	1,000		B		3,500
	D	1,800		C		6,000

環境的特性

コンタクト単体挿抜力	コンタクトサイズ	平　均	最　大	最　小	無作為に抽出したオスとメスにより、挿入抜去力を測定し、平均の力は左記の平均値以下であり、全ての値の96％は最大値以下でかついずれの値も最小値以上であること。
	#16	0.95kg	1.36kg	0.11kg
	#12	1.59	2.27	0.23
	#8	3.18	4.54	0.34
	#4	4.76	6.8	0.45
	#0	6.35	9.07	0.91
コンタクト保持力	コンタクトサイズ	軸荷重（kg）	コンタクトサイズ	軸荷重（kg）	左記に示された両方向の軸荷重に耐えること。
	#16	4.5	#4	9.1
	#12	6.8	#0	11.3
	#8	9.1
振　動	（1）試験中10μsec以上の電流遮断のないこと。（2）終了後耐電圧試験を満足すること。（3）結合がはずれたり、各部品にひび割れ、破損及びゆるみがないこと。				結線したコネクタとパネルマウントを通常の方法で結合させ、MIL-STD-1344により、振動試験を行う。試験中コネクタは100mAの電流を流し、適当な方法により電流の遮断を検査し、終了後耐電圧試験および外観検査を行う。
衝　撃	（1）終了後、接触抵抗の要求を満足すること。（2）部品にひび割れ、破損及びゆるみのないこと。				結線し結合したコネクタとパネルマウントに50Gの加速度を各々軸方向90°の角度にて加える。
寿　命	（1）接触抵抗の要求を満足すること。（2）電気的、機械的異常がないこと。				コネクタのカップリングナットを外し、1時間に600回を越えない速さで500回抜き挿しを行う。

コンタクト配列表（芯数順）　オス（ピン）コネクタの結合面から見た図です。

1コンタクト	2コンタクト

3コンタクト

4コンタクト

5コンタクト

6コンタクト

7コンタクト	8コンタクト	9コンタクト

10コンタクト	11コンタクト	14コンタクト

14コンタクト	16コンタクト

17コンタクト	19コンタクト	20コンタクト	22コンタクト

24コンタクト	26コンタクト	30コンタクト	31コンタクト

35コンタクト	37コンタクト	48コンタクト	52コンタクト

54コンタクト	73コンタクト	100コンタクト

コンタクトサイズ記号
MS3106シリーズ防水ストレートプラグ:関連画像

単芯使用時コンタクト許容電流A（）内は多芯で使用時の値です。

#16	#12	#8	#4	#0
22（13）	41（23）	73（46）	135（80）	245（150）

配列No.

左側がコネクタ全体のシェルサイズ。右側がそのコンタクトの配列番号になります。これらを合せて配列No.と呼びます。
MS3106シリーズ防水ストレートプラグ:関連画像

芯数構成

右側がコンタクト1本当りのサイズになります。左側がコンタクトの本数になります。
MS3106シリーズ防水ストレートプラグ:関連画像

この場合は7本が#16のコンタクトサイズ。そして2本が#12のコンタクトサイズということです。

部品のご注文にあたっては、電圧、電流、芯数、サイズなどの使用環境に応じて下表より型式を決定してください。

配列No.		コンタクト形状	コンタクト構成			定格電流（A）（注1）	絶縁抵抗MΩ （以上）	定格電圧（注2）（注3）		試験分類（注4）
シェルサイズ	配列番号	コンタクト形状	総芯数	芯数構成	コンタクトサイズ	定格電流（A）（注1）	絶縁抵抗MΩ （以上）	DC.V以下文字はコンタクトNo.	AC.V（r.m.s）以下文字はコンタクトNo. （）内は耐電圧/AC/V（rms）	試験分類（注4）
10SL	3	P オス（ピン） S メス（ソケット）	3	3	#16	13	5000	700	500（2000）	A
10SL	4		2	2
12S	3		2	2
14S	1		3	3
	2		4	4				250	200（1000）	INST
	5		5	5
	6		6	6
	7		3	3				700	500（2000）	A
	9		2	2
16S	1		7	7
	5		3	3
	8		5	5
16	10		3	3	#12	23
18	1		10	10	#16	13		BCFG-700, その他-250	BCFG-500（2000）,その他-200（1000）	A（BCFG）INST（その他）
	4		4	4	#16	13		1250	900（2800）	D
	5		3	2	#12	23
	5		3	1	#16	13
	8		8	1	#12	23		700	500（2000）	A
	8		8	7	#16	13
	10		4	4	#12	23
	11		5	5	#12	23
	12		6	6	#16	13
	19		10	10
	20		5	5
	21		3	3	#12	23
	22		3	3	#16	13		1250	900（2800）	D
20	2		1	1	#0	150		ABHG-1250, CDEF-700	ABHG-900（2800）,CDEF-500（2000）	D（ABHG）A（CDEF）
	4		4	4	#12	23		700	500（2000）	A
	7		8	8	#16	13
	15		7	7	#12	23
	16		9	2	#12	23
	16		9	7	#16	13
	17		6	5	#12	23
	17		6	1	#16	13
	18		9	3	#12	23
	18		9	6	#16	13
	22		6	3	#8	46
	22		6	3	#16	13
	23		2	2	#8	46
	27		14	14	#16	13
	29		17	17	#16	13
22	2		3	3	#8	46		1250	900（2800）	D
	10		4	4	#16	13		1750	1250（3500）	E
	14		19	19				700	500（2000）	A
	19		14	14
	22		4	4	#8	46
	23		8	8	#12	23		H-1250 , その他-700	H-900（2800）,その他-500（2000）	D（H）A（その他）
	28		7	7				700	500（2000）	A
24	2		7	7				1250	900（2800）	D
	5		16	16	#16	13		700	500（2000）	A
	7		16	2	#12	23
	7		16	14	#16	13
	10		7	7	#8	46
	11		9	3	#8	46
	11		9	6	#12	23
	20		11	2	#12	23		1250	900（2800）	D
	20		11	9	#16	13
	22		4	4	#8	46
	28		24	24	#16	13		250	200（1000）	INST
28	6	P オス（ピン） S メス（ソケット）	3	3	#4	80	5000	1250	900（2800）	D
	10		7	2	#4	80		G-1250 , その他-700	G-900（2800）, 2 #8 46 その他-500（2000）	D（G）A（その他）
				2	#8	46
				3	#12	13
	11		22	4	#12	13		700	500（2000）	A
	11		22	18	#16	13
	12		26	26
	15		35	35
	16		20	20
	20		14	10	#12	23
	20		14	4	#16	13
	21		37	37	#16	13
32	1		5	2	#0	150		A-1750,その他-1250	A-1250（3500）, その他-900（2800）	（A）D（その他）
	1		5	3	#12	23		A-1750,その他-1250	A-1250（3500）, その他-900（2800）	（A）D（その他）
	2		5	3	#4	80		1750	1250（3500）	E
	2		5	2	#16	13		1750	1250（3500）	E
	5		2	2	#0	150		1250	900（2800）	D
	7		35	7	#12	23		ABhj-250,その他-700	ABhj-200（1000）その他-500（2000）	INST（ABhj）A（その他）
	7		35	28	#16	13		ABhj-250,その他-700	ABhj-200（1000）その他-500（2000）	INST（ABhj）A（その他）
	8		30	6	#12	23		700	500（2000）	A
	8		30	24	#16	13		700	500（2000）	A
	9		14	2	#4	80		1250	900（2800）	D
	9		14	12	#16	13		1250	900（2800）	D
32A	10		54	54	#16	13		700	500（2000）	A
32	17		4	4	#4	80		1250	900（2800）	D
32	414		52	52	#16	13		700	500（2000）	A
36	3		6	3	#0	150		1250	900（2800）	D
	3		6	3	#12	23		1250	900（2800）	D
	4		3	3	#0	150		A-1250 , BC-700	A-900（2800）, BC-500（2000）	D（A）A（BC）
	5		4	4	#0	150		700	500（2000）	A
	9		31	1	#4	80
				2	#8	46
				14	#12	23
				14	#16	13
	10		48	48
	73		73	73
48	5		100	1	#8	46
				9	#12	23
				90	#16	13

注1：定格電流は各コンタクトをコネクタに組み込んだときのコンタクト単体の値です。なお、定格電流は電圧に応じて変化しません。
注2：定格電圧はコンタクトやシェルの大きさよりも、コンタクトの配列によって変わります。
注3：同一コネクタ内でも各コンタクトによって定格電圧がわかれているものもあります。
注4：試験分類に応じて特性が変わります。

（例）型式

基本型式	−	シェルサイズ	−	配列番号	−	コンタクト形状
MMS3102A	−	18	−	1	−	P

DCで見ますと、この型式の場合はBCFGのコンタクトがDC700V、その他のコンタクトがDC250Vということになります。

誤挿入防止のキー位置（角度）変更について

誤挿入防止のキー位置（角度）変更
同種コネクタを並べて使用する時、インサートのキー位置（角度）を変える事により、誤挿入を防止します。配列番号によりW、X、Y、Zが示す
角度が異なりますので、下表をご確認ください。

■キー位置変更角度表
（単位：°度）

標準の位置

ピンインサートの結合面から見た図です｡

標準の位置
MS3106シリーズ防水ストレートプラグ:関連画像

ソケットインサートの結合面から見た図です｡

芯数	配列No.	キー位置変更記号
芯数	配列No.	W	X	Y	Z
1	20-2	ー	ー	ー	ー
2	10SL-4	ー	ー	ー	ー
	12S-3	70	145	215	290
	14S-9	70	145	215	290
	20-23	35	110	250	325
	32-5	35	110	250	325
3	10SL-3	ー	ー	ー	ー
	14S-1	ー	ー	ー	ー
	14S-7	90	180	270	ー
	16S-5	70	145	215	290
	16-10	90	180	270	ー
	18-5	80	110	250	280
	18-21	ー	ー	ー	ー
	18-22	70	145	215	290
	22-2	70	145	215	290
	28-6	70	145	215	290
	36-4	70	145	215	290
4	14S-2	ー	120	240	ー
	18-4	35	110	250	325
	18-10	ー	120	240	ー
	20-4	45	110	250	ー
	22-10	35	110	250	325
	22-22	ー	110	250	ー
	24-22	45	110	250	ー
	32-17	45	110	250	ー
	36-5	ー	120	240	ー
5	14S-5	ー	110	ー	ー
	16S-8	ー	170	265	ー
	18-11	ー	170	265	ー
	18-20	90	180	270	ー
	32-1	80	110	250	280
	32-2	70	145	215	290
6	14S-6	ー	ー	ー	ー
	18-12	80	ー	ー	280
	20-17	90	180	270	ー
	20-22	80	ー	ー	280
	36-3	70	145	215	290

芯数	配列No.	キー位置変更記号
芯数	配列No.	W	X	Y	Z
7	16S-1	80	ー	ー	280
	20-15	80	ー	ー	280
	22-28	80	ー	ー	280
	24-2	80	ー	ー	280
	24-10	80	ー	ー	280
	28-10	80	110	250	280
8	18-8	70	ー	ー	290
	20-7	80	110	250	280
	22-23	35	ー	250＊	ー
9	20-16	80	110	250	280
	20-18	35	110	250	325
	24-11	35	110	250	325
10	18-1	70	145	215	290
10	18-19	ー	120	240	ー
11	24-20	80	110	250	280
14	20-27	35	110	250	325
	22-19	80	110	250	325
	28-20	80	110	250	290
	32-9	80	110	250	280
16	24-5	80	110	250	280
16	24-7	80	110	250	280
17	20-29	80	ー	ー	280
19	22-14	80	110	250	280
20	28-16	80	110	250	280
22	28-11	80	110	250	280
24	24-28	80	110	250	280
26	28-12	90	180	270	ー
30	32-8	80	125	235	280
31	36-9	80	125	235	280
35	28-15	80	110	250	280
35	32-7	80	125	235	280
37	28-21	80	110	250	280
48	36-10	80	125	235	280
52	32-414	80	110	250	280
54	32A-10	ー	ー	ー	ー
73	36-73	80	110	250	280
100	48-5	65	125	225	310

（注1）＊印が付いた配列No.22-23のY位置への変更は、NMSシリーズのみ対応可能です。
（注2）キーの位置変更品は、ミスミにてキー溝加工を施したものです。
（注3）MMSシリーズはキー位置変更に対応しておりません。

シェルサイズについて

シェルサイズは結合ネジの呼び径のインチ寸法に16を乗じた数で表します｡

例：結合ネジ寸法1-3/8-18の場合､
1-3/8（1.375）×16 ＝ 22で22シェルサイズとなります｡

ストレートコネクタ

外形図

（単位：mm）

シェルサイズ	結合ネジ Aネジ	寸　法（mm）
シェルサイズ	結合ネジ Aネジ	ケーブルエントリー φB±0.3	有効ネジ長 J±0.3	全長 L以下	外径 Q±0.8	コンジットネジ Vネジ	ネジ長さ W以上
10SL	5/8-24UNEF-2B	9.6	13.49	34.9	22.22	5/8-24UNEF-2A	9.53
12S	3/4-20UNEF-2B	9.6	13.5	42.8	25.4	5/8-24UNEF-2A	9.5
14S	7/8-20UNEF-2B	12.5	13.5	42.8	28.6	3/4-20UNEF-2A	9.5
16S	1-20UNEF-2B	15.6	13.5	42.8	31.8	7/8-20UNEF-2A	9.5
16	1-20UNEF-2B	15.6	18.3	52.4	31.8	7/8-20UNEF-2A	9.5
18	1-1/8-18UNEF-2B	20.2	18.3	52.4	34.1	1-20UNEF-2A	9.5
20	1-1/4-18UNEF-2B	23.0	18.3	55.6	37.3	1-3/16-18UNEF-2A	9.5
22	1-3/8-18UNEF-2B	23.2	18.3	55.6	40.5	1-3/16-18UNEF-2A	9.5
24	1-1/2-18UNEF-2B	29.5	18.3	58.7	43.7	1-7/16-18UNEF-2A	9.5
28	1-3/4-18UNS-2B	29.8	18.3	58.7	50.0	1-7/16-18UNEF-2A	9.5
32	2-18UNS-2B	37.5	18.3	61.9	56.4	1-3/4-18UNS-2A	11.1
36	2-1/4-16UN-2B	43.8	18.3	61.9	62.7	2-18UNS-2A	12.7
48	3-16UN-2B	69.1	18.3	65.1	81.8	3-16UN-2A	15.9

アングルコネクタ

外形図

（単位：mm）

シェルサイズ	結合ネジ Aネジ	寸　法（mm）
シェルサイズ	結合ネジ Aネジ	ケーブルエントリー B±0.3	有効ネジ長 J±0.3	全長 L以下	M±0.8	外径 Q±0.8	U±0.8	コンジットネジ Vネジ	ネジ長さ W以上
12S	3/4-20UNEF-2B	9.6	13.5	50.8	41.7	25.4	25.4	5/8-24UNEF-2A	9.5
14S	7/8-20UNEF-2B	12.5	13.5	54.0	43.3	28.6	27.0	3/4-20UNEF-2A	9.5
16S	1-20UNEF-2B	15.6	13.5	60.3	48.0	31.8	28.6	7/8-20UNEF-2A	9.5
16	1-20UNEF-2B	15.6	18.3	65.1	52.8	31.8	28.6	7/8-20UNEF-2A	9.5
18	1-1/8-18UNEF-2B	18.6	18.3	68.3	54.4	34.1	32.1	1-20UNEF-2A	9.5
20	1-1/4-18UNEF-2B	23.0	18.3	77.0	60.7	37.3	33.7	1-3/16-18UNEF-2A	9.5
22	1-3/8-18UNEF-2B	23.2	18.3	77.0	60.7	40.5	33.3	1-3/16-18UNEF-2A	9.5
24	1-1/2-18UNEF-2B	28.0	18.3	86.5	67.1	43.7	34.9	1-7/16-18UNEF-2A	9.5
28	1-3/4-18UNS-2B	28.2	18.3	86.5	67.1	50.0	38.5	1-7/16-18UNEF-2A	9.5
32,32A	2-18UNS-2B	35.9	18.3	95.2	71.8	56.4	46.4	1-3/4-18UNS-2A	11.1
36	2-1/4-16UN-2B	42.2	18.3	100.0	73.4	62.7	51.2	2-18UNS-2A	12.7
48	3-16UN-2B	65.9	18.3	125.4	86.5	81.8	59.1	3-16UN-2A	15.9

中継コネクタ

外形図

（単位：mm）

シェルサイズ	結合ネジ Aネジ	寸　法（mm）
シェルサイズ	結合ネジ Aネジ	有効ネジ B以上	全長 L以下	フランジまでの長さ M+0.4 -0	外径 N以下	コンジットネジ Vネジ	ネジ長さ W以上
12S	3/4-20UNEF-2A	9.5	42.88	14.3	26.97	5/8-24UNEF-2A	25.4
14S	7/8-20UNEF-2A	9.5	42.88	14.3	29.36	3/4-20UNEF-2A	27.0
16S	1-20UNEF-2A	9.5	42.88	14.3	31.75	7/8-20UNEF-2A	28.6
16	1-20UNEF-2A	15.9	52.37	19.0	31.75	7/8-20UNEF-2A	28.6
18	1-1/8-18UNEF-2A	15.9	52.37	19.0	34.14	1-20UNEF-2A	32.1
20	1-1/4-18UNEF-2A	15.9	55.58	19.0	37.31	1-3/16-18UNEF-2A	33.7
22	1-3/8-18UNEF-2A	15.9	55.58	19.0	40.49	1-3/16-18UNEF-2A	33.3
24	1-1/2-18UNEF-2A	15.9	58.72	19.0	43.66	1-7/16-18UNEF-2A	34.9
28	1-3/4-18UNS-2A	15.9	58.72	19.0	50.01	1-7/16-18UNEF-2A	38.5
32,32A	2-18UNS-2A	15.9	61.93	19.0	56.36	1-3/4UNS-2A	46.4
36	2-1/4-16UN-2A	15.9	61.93	19.0	62.71	2-18UNS-2A	51.2
48	3-16UN-2A	15.9	65.07	15.9	81.76	3-16UN-2A	59.1

パネルマウント

外形図

（単位：mm）

シェルサイズ	Aネジ	寸　法（mm）
シェルサイズ	Aネジ	B以上	K以下	L以下	M+0.79 -0	φN+0 -4.78	R±0.13	S±0.79	φT+0.25 -0.13
10SL	5/8-24UNEF-2A	9.53	2.1	21.9	14.28	15.9	18.26	25.4	3.05
12S	3/4-20UNEF-2A	9.52	2.4	24.3	14.27	19.86	20.62	27.79	3.05
14S	7/8-20UNEF-2A	9.52	2.4	24.3	14.27	23.01	23.01	30.18	3.05
16S	1-20UNEF-2A	9.52	2.4	24.3	14.27	24.61	24.61	32.54	3.05
16	1-20UNEF-2A	15.88	2.4	29.1	19.05	24.61	24.61	32.54	3.05
18	1-1/8-18UNEF-2A	15.88	3.0	28.6	19.05	26.97	26.97	34.92	3.05
20	1-1/4-18UNEF-2A	15.88	3.0	29.4	19.05	29.36	29.36	38.10	3.05
22	1-3/8-18UNEF-2A	15.88	3.0	29.4	19.05	31.75	31.75	41.28	3.05
24	1-1/2-18UNEF-2A	15.88	3.0	33.4	20.62	34.92	34.92	44.45	3.73
28	1-3/4-18UNS-2A	15.88	3.0	33.4	20.62	39.67	39.67	50.80	3.73
32,32A	2-18UNS-2A	15.88	4.3	33.4	22.22	44.45	44.45	57.15	4.39
36	2-1/4-16UN-2A	15.88	4.3	33.4	22.22	49.23	49.23	63.50	4.39
48	3-16UN-2A	15.88	4.3	34.2	22.22	66.68	66.68	82.55	4.39

Y寸法図

パネルカット寸法図

シェル	コンタクト
	寸法（mm）
	#16	#12	#8	#4	#0
10SL	13.9以下	－	－	－	－
12S,14S,16S	12.7	－		－	－
16	－	15.0	－	－	－
18,20,22	12.7	15.0	18.3	－	－
24,28	15.0	16.6	19.3	22.9	－
32,36,48	12.0	13.5	19.3	－	19.9

（注1） φAは、フロント側および
リア側からの取付けに共通の寸法です。
（注2） φBは、取付ネジに適合するタ
ップ穴でも可能です。取付ネジは

適合シェルサイズ	寸法（mm）
	穴（注1） φA±0.5	穴（注2） φB +0.2、- 0	C±0.13	取付けネジ（参考）
	穴（注1） φA±0.5	穴（注2） φB +0.2、- 0	C±0.13	インチネジ	ミリネジ
10SL	17.5	3.1	18.26	#4-40	M3
12S	20.7	3.1	20.62	#4-40	M3
14S	23.9	3.1	23.01	#4-40	M3
16S,16	27	3.1	24.61	#4-40	M3
18	30.2	3.1	26.97	#4-40	M3
20	33.4	3.1	29.36	#4-40	M3
22	36.6	3.1	31.75	#4-40	M3
24	39.7	3.8	34.93	#6-32	M3.5
28	46.1	3.8	39.67	#6-32	M3.5
32	52.4	4.4	44.45	#8-32	M4
36	58.8	4.4	49.23	#8-32	M4
48	77.8	4.4	66.68	#8-32	M4

■パネルマウント取付け上の注意
（フロントマウンティング）
パネルの前面からコネクタを装着し、
ケーブル結線側を内側にして取付けてください。
（リアマウンティング）
パネルの背面からコネクタを装着しますが、パネ
ル厚の上限は、嵌合時のすき間となりますので、下表でご確認下さい。

フロント
マウンティング

リア
マウンティング

リアマウンティングのパネル厚制限

使用パネルマウントのシェルサイズ	パネル厚
12S,14S,16S,24,28	4.5mm以下
10SL,16,18,20,22	3.0mm以下
32,36,48	6.0mm以下

ジャンクションシェルを使用することによって
ケーブルクランプを使用できます。

コネクタ全体に流せる電流容量

コンタクトの1本あたりの定格電流値はコンタクトのサイズに応じて変化しますが、コネクタ全体に流せる電流容量は総芯数に応じて変化します。14芯以下と15芯以上では算定方法が違いますので、分けて説明します。

① 14芯以下の場合

コネクタ組込時のコンタクト1本あたり定格電流値を芯数倍にし、その値に下図の減率を乗じた値がコネクタ全体に流せる電流容量です。

■芯数別電流減率表

総芯数	1	2	3	4	5	6	7	8	9	10	11	12	13	14
減率（％）	1	0.943	0.886	0.829	0.771	0.714	0.657	0.6	0.543	0.486	0.429	0.371	0.314	0.257

例1：コンタクトサイズが全て同じコネクタの場合
コンタクト1本当たり定格電流×芯数×減率＝コネクタ全体許容電流
　13A × 2芯 × 0.943 ＝ 24.518A
（配列NO.12S-3の時）
したがってコネクタ全体で24.518A流せます。

例2：コンタクトサイズが異なるコネクタの場合
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×減率（総芯数のもの）＝コネクタ全体許容電流
　（ 23A × 2芯＋ 13A × 7芯）× 0.543 ＝ 74.391A
（配列NO.20-16の時）
したがってコネクタ全体で74.391A流せます。

② 15芯以上の場合

コンタクト1本あたり定格電流値を芯数倍にし、その値の20％がコネクタ全体に流せる許容電流値になります。

例1：コンタクトサイズが全て同じコネクタの場合
コンタクト定格電流×芯数×20％＝コネクタ全体許容電流
　13A × 17芯 × 0.2 ＝ 44.2A
（配列NO.20-29の時）
したがってコネクタ全体で44.2A流せます。

例2：コンタクトサイズが異なるコネクタの場合
（Aコンタクト定格電流×Aコンタクト芯数＋Bコンタクト定格電流×Bコンタクト芯数）×20％＝コネクタ全体許容電流
　（ 23A × 4芯＋ 13A × 18芯）× 0.2 ＝ 65.2A
（配列NO.28-11の時）
したがってコネクタ全体で65.2A流せます。

ハンダ付け方法

Step 1	コネクタとケーブルを用意し、写真の様にコネクタはバラします。ケーブルは、シースを40mm、各芯線の被覆を7mm剥き出します（推奨値）。剥き出した導体には、予備ハンダをしておきます。また、ケーブルには収縮チューブも50mmほどの長さで通しておきます。

Step 2	ハンダ付けを行なう前に、写真の様に各部品にケーブルを通します。シェル部に印字されたピン番号と、グロメット部に印字されたピン番号が同じ場所になるように、各芯線を通します。

Step 3	写真の様にハンダ付けを行ないます。

Step 4	グロメット部を、シェル部に押し当てます。シースから劇き出しの芯線部分に収縮チューブを被せます。この時、バックシェル部をクランプで締め付ける場所に収縮チューブがある事を確認して下さい。
		締めつける位置より収縮チューブが長い事を確認して下さい。写真は、ゴムブッシングを外している状態です。
Step 5	写真の様に、バックシェル部をシェル部へ組み込みます。

Step 6	最後に、クランプの2箇所のネジを締め付けて完了です。

	※結線変更などでコネクタをバラす際は、必ずケーブルクランプのネジを充分に緩めてから取り外して下さい。

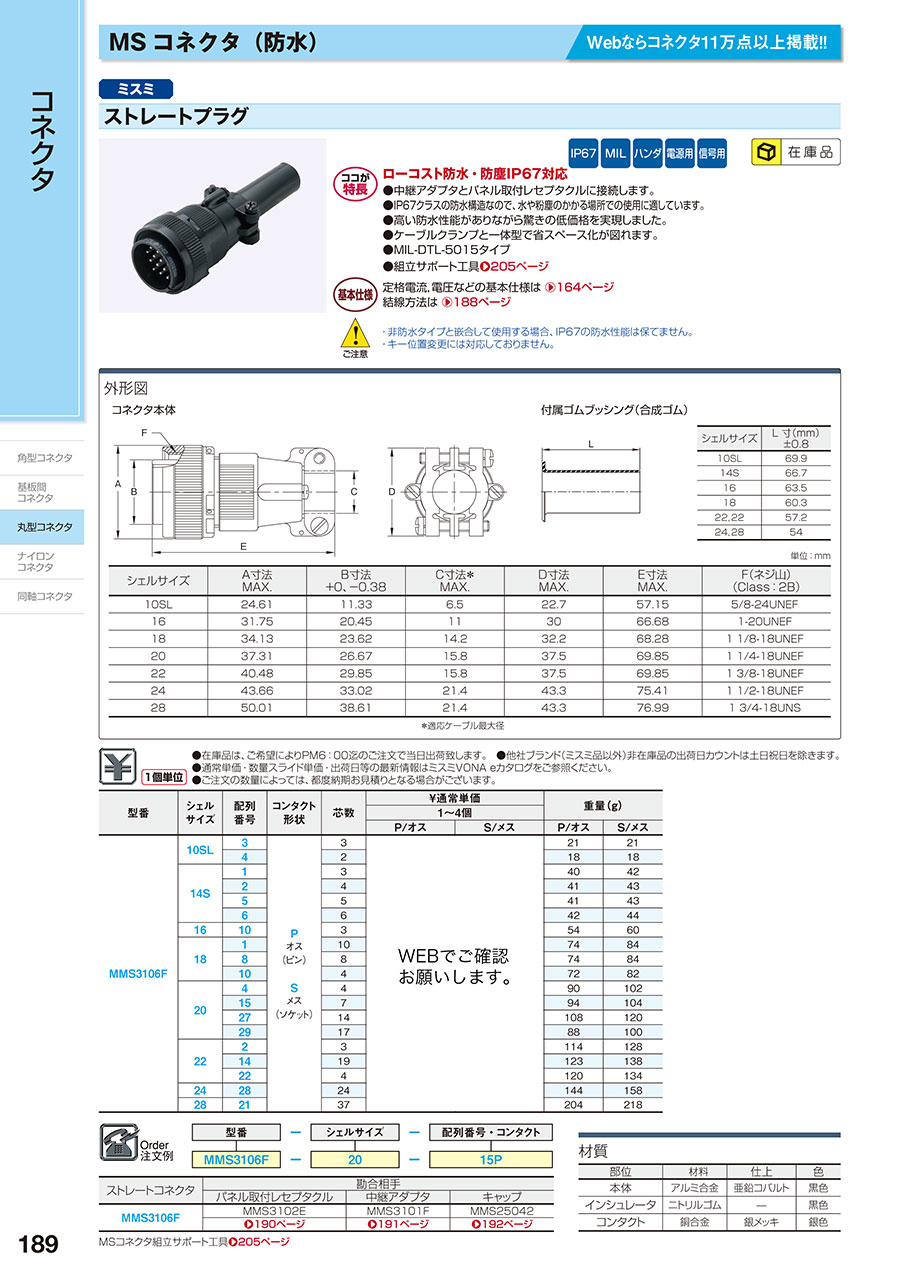

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MSコネクタストレートプラグのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

制御装置に使用しています

満足度：5.02022/11/10

設計を含めて受注し、製作している制御装置に使用しています。防水型でなく、普通の物やほかのメーカー品を使いたかったのですが...もっと読む

1人が参考にしています。

制御盤　メンテナンス用

満足度：5.02019/09/04

仕様が分かり易く、選定も簡単でした。某メーカーの納期が壊滅的に悪く、相当品を探していました。特筆するような悪い点は無...もっと読む

0人が参考にしています。

ソーラーパネルのコネクター設置

満足度：5.02017/12/15

価格も手ごろで、しっかりした部品です。オス側を探していてこちらにたどり着きました。商品注文から到着までも２～３日で届くの...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MSコネクタストレートプラグ	NWPC　防水　ストレートプラグ（ネジ式）	NJW　防水　ストレートプラグ（ネジ式）	NRW　防水　ストレートプラグ（ワンタッチロック)	ストレートプラグ（ネジ式） PLTシリーズ	非防水メタルコネクタストレートプラグ（ネジ式）NCSシリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,479円-	2,776円 -	1,165円 -	990円 -	190円 -	704円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
用途	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続
シリーズ	MS	NWPC	NJW	NRW	PLT	NCS
電線接続方法	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
耐環境性	防水性	防水性	防水性	防水性	耐環境性なし	耐環境性なし

丸型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

型番	シェルサイズ	配列番号	コンタクト形状 P：オス(ピン) S：メス(ソケット)	芯数	（別売）嵌合相手			(別売) 組み立てサポート工具
					パネル取付レセプタクル（防水性）	中継アダプタ（防水性）	防水キャップ
MMS3106F （防水性）	10SL	3	P	3	MMS3102E-10SL-3S	ー	MMS25042-10P	MSJG-10
			S		MMS3102E-10SL-3P
		4	P	2	MMS3102E-10SL-4S
			S		MMS3102E-10SL-4P
	14S	1	P	3	MMS3102E-14S-1S		MMS25042-14P	MSJG-14
			S		MMS3102E-14S-1P
		2	P	4	MMS3102E-14S-2S
			S		MMS3102E-14S-2P
		5	P	5	MMS3102E-14S-5S
			S		MMS3102E-14S-5P
		6	P	6	MMS3102E-14S-6S
			S		MMS3102E-14S-6P
	16	10	P	3	MMS3102E-16-10S		MMS25042-16P	MSJG-16
			S		MMS3102E-16-10P
	18	1	P	10	MMS3102E-18-1S	MMS3101F-18-1S	MMS25042-18P	MSJG-18
			S		MMS3102E-18-1P	MMS3101F-18-1P
		8	P	8	MMS3102E-18-8S	ー
			S		MMS3102E-18-8P
		10	P	4	MMS3102E-18-10S	MMS3101F-18-10S
			S		MMS3102E-18-10P	MMS3101F-18-10P
	20	4	P	4	MMS3102E-20-4S	ー	MMS25042-20P	MSJG-20
			S		MMS3102E-20-4P
		15	P	7	MMS3102E-20-15S
			S		MMS3102E-20-15P
		27	P	14	MMS3102E-20-27S
			S		MMS3102E-20-27P
		29	P	17	MMS3102E-20-29S
			S		MMS3102E-20-29P
	22	2	P	3	MMS3102E-22-2S		MMS25042-22P	MSJG-22
			S		MMS3102E-22-2P
		14	P	19	MMS3102E-22-14S
			S		MMS3102E-22-14P
		22	P	4	MMS3102E-22-22S
			S		MMS3102E-22-22P
	24	28	P	24	MMS3102E-24-28S		MMS25042-24P	MSJG-24
			S		MMS3102E-24-28P
	28	21	P	37	MMS3102E-28-21S		MMS25042-28P	MSJG-28
			S		MMS3102E-28-21P

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

シェルサイズ

コネクタタイプ

キー位置変更

出荷日

MSコネクタ ストレートプラグ

ご注意

商品仕様

規格表

概要仕様

外形図

関連商品

組合せ方法

組立方法

Step 1

Step 2

Step 3

Step 4

Step 5

Step 6

型番リスト

詳細情報

基本情報

ご注意

共通仕様

シェルサイズについて

Y寸法図

パネルカット寸法図

Step 1

Step 2

Step 3

Step 4

Step 5

Step 6

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

MSコネクタストレートプラグ
