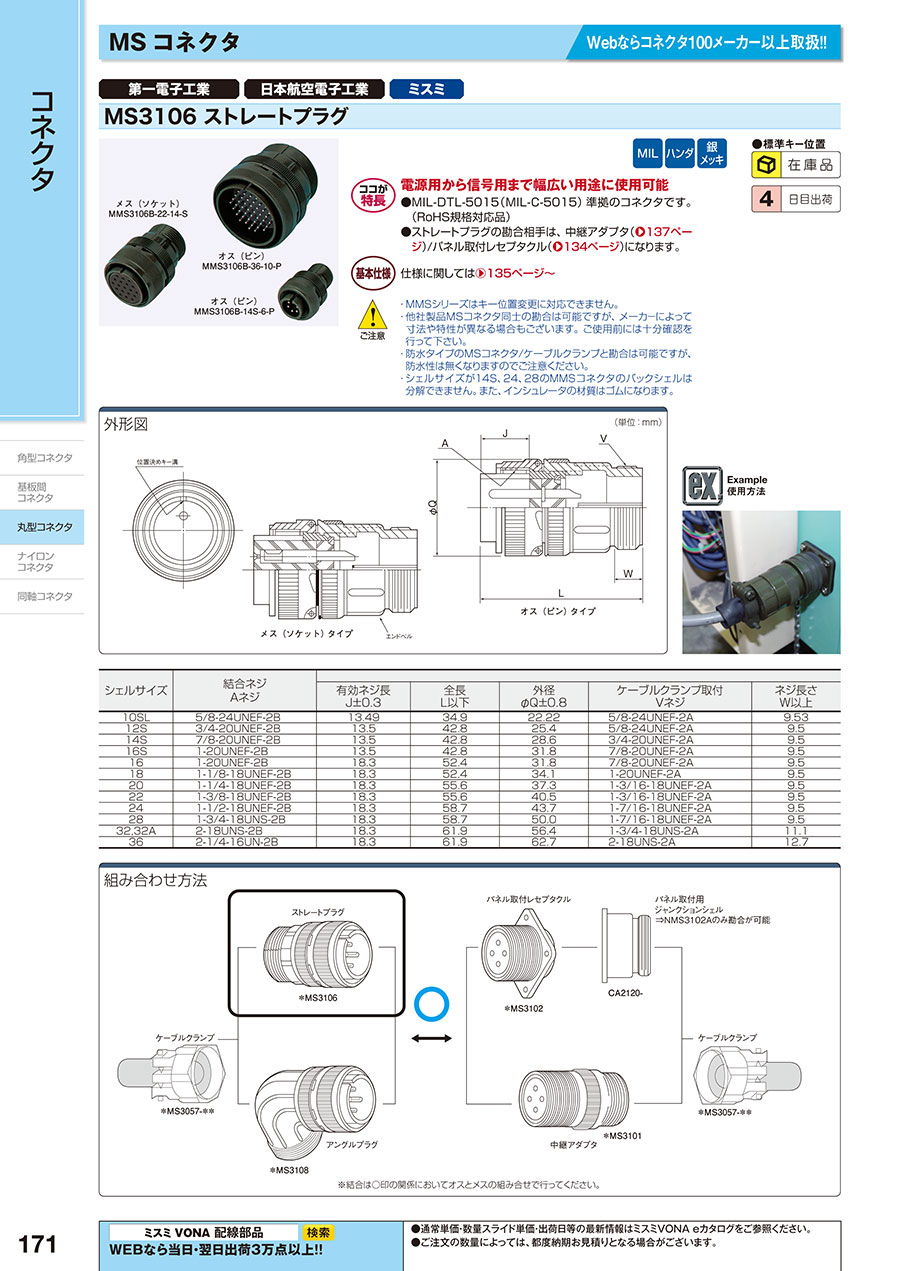

MSコネクタストレートプラグ MS3106シリーズ

通常単価(税別): 728円～23,262円

税込単価: 801円～25,588円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意。国際標準MIL-DTL-5015コネクタ...

詳細を確認

44.0

未確定：候補が438型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

工場コ－ド	型式	シェル	配列	コンタクト形状	芯数	キ－位置変更記号 (工場コ－ド：D,N) ※「－」は該当なし
工場コ－ド	型式	シェル	配列	コンタクト形状	芯数	キ－位置変更記号 (工場コ－ド：D,N) ※「－」は該当なし
D	MS3106A ストレ－トプラグ (一体形)	10SL	3	P オス (ピン) S メス (ソケット)	3	－	キー位置変更角度一覧はこちら
D	MS3106A ストレ－トプラグ (一体形)	10SL	4		2	－
M	MS3106B ストレ－トプラグ (分割形) ※シェル14Sは分割できません。	12S	3		2	－
N		12S	3		2	W,X,Y,Z
D		14S	1		3	－
M			2		4	－
N			2		4	-,X,Y,-
D			5		5	-,X,-,-
M			6		6	－
N			6		6	－
M			7		3	－
N			7		3	W,X,Y,-
D			9		2	W,X,Y,Z
M		16S	1		7	－
N			1		7	W,-,-,Z
D			5		3	W,X,Y,Z
D			8		5	-,X,Y,-
M		16	10		3	－
N		16	10		3	W,X,Y,-
M		18	1		10	－
N			1		10	W,X,Y,Z
D			4		4	W,X,Y,Z
D			5		3	W,X,Y,Z
D			8		8	W,-,-,Z
M			10		4	－
D			10		4	-,X,Y,-
M			11		5	－
N			11		5	-,X,Y,-
D			12		6	W,-,-,Z
D			19		10	-,X,Y,-
D			20		5	W,X,Y,-
D			21		3	－
D			22		3	W,X,Y,Z
D		20	2		1	－
M			4		4	－
N			4		4	W,X,Y,-
D			7		8	W,X,Y,Z
M			15		7	－
N			15		7	W,-,-,Z
M			16		9	－
N			16		9	W,X,Y,Z
D			17		6	W,X,Y,-
D			18		9	W,X,Y,Z
D			22		6	W,-,-,Z
D			23		2	W,X,Y,Z
M			27		14	－
N			27		14	W,X,Y,Z
M			29		17	－
N			29		17	W,-,-,Z

M：ミスミ
N：JAE
D：DDK

工場コ－ド	型式	シェル	配列	コンタクト形状	芯数	キ－位置 (工場コ－ド：D,N)
工場コ－ド	型式	シェル	配列	コンタクト形状	芯数	キ－位置 (工場コ－ド：D,N)
M	MS3106B ストレ－トプラグ (分割形) ※シェル24,28は分割できません。	22	2	P オス (ピン) S メス (ソケット)	3	－	キー位置変更角度一覧はこちら
N			2		3	W,X,Y,Z
D			10		4	W,X,Y,Z
M			14		19	－
N			14		19	W,X,Y,Z
D			19		14	W,X,Y,Z
M			22		4	－
N			22		4	-,X,Y,-
M			23		8	－
N			23		8	W,-,-,-
D			28		7	W,-,-,Z
D		24	2		7	W,-,-,Z
D			5		16	W,X,Y,Z
M			7		16	－
N			7		16	W,X,Y,Z
M			10		7	－
N			10		7	W,-,-,Z
M			11		9	－
N			11		9	W,X,Y,Z
M			20		11	－
N			20		11	W,X,Y,Z
D			22		4	W,X,Y,-
M			28		24	－
N			28		24	W,X,Y,Z
M		28	6		3	－
N			6		3	W,X,Y,Z
D			10		7	W,X,Y,Z
M			11		22	－
N			11		22	W,X,Y,Z
M			12		26	－
N			12		26	W,X,Y,-
D			15		35	W,X,Y,Z
D			16		20	W,X,Y,Z
M			20		14	－
N			20		14	W,X,Y,Z
M			21		37	－
N			21		37	W,X,Y,Z
D		32A	10		54	W,-,-,-
D		32	1		5	W,X,Y,Z
D			2		5	W,X,Y,Z
D			5		2	W,X,Y,Z
N			7		35	W,X,Y,Z
D			8		30	W,X,Y,Z
D			9		14	W,X,Y,Z
D			17		4	W,X,Y,-
D			414		52	W,X,Y,Z
D		36	3		6	W,X,Y,Z
D			4		3	W,X,Y,Z
M			5		4	－
N			5		4	-,X,Y,-
D			9		31	W,X,Y,Z
M			10		48	－
N			10		48	W,X,Y,Z
D			73		73	W,X,Y,Z

M：ミスミ
N：JAE
D：DDK

組み合わせ

※結合は〇印の関係においてオスとメスの組み合せで行ってください。

DMS3106A(一体形)外観

DMS3106A寸法図

DMS3106A (単位：mm)

シェルサイズ	結合ネジ Aネジ(末尾B:めねじ)	全長 L±0.5	接続ナット外径 φQ	ケーブルクランプ取付 Vネジ(末尾A:おねじ)	有効ネジ長さ W以上	有効ネジ長 J±0.12	外径 φN±0.5
10SL	5/8-24UNEF-2B	34.9	22.22	5/8-24UNEF-2A	9.53	13.49	19.12

DMS3106B(分割形)外観

DMS3106B寸法図

DMS3106B (単位：mm)

シェルサイズ	結合ネジ Aネジ(末尾B:めねじ)	全長 L以下	接続ナット外径	ケーブルクランプ取付 Vネジ(末尾A:おねじ)	有効ネジ長さ W以上	有効ネジ長 J±0.12	最大巾 Y以下
14S	7/8-20UNEF-2B	42.88	28.57	3/4-20UNEF-2A	8.00	13.49	30
16S	1-20UNEF-2B	42.88	31.75	7/8-20UNEF-2A	8.50	13.49	32
18	1-1/8-18UNEF-2B	52.37	34.13	1-20UNEF-2A	9.53	18.26	42
20	1-1/4-18UNEF-2B	55.57	37.28	1-3/16-18UNEF-2A	9.53	18.26	47
22	1-3/8-18UNEF-2B	55.57	40.48	1-3/16-18UNEF-2A	9.53	18.26	50
24	1-1/2-18UNEF-2B	58.72	43.63	1-7/16-18UNEF-2A	9.53	18.26	53
28	1-3/4-18UNS-2B	58.72	50.00	1-7/16-18UNEF-2A	9.53	18.26	59
32,32A	2-18UNS-2B	61.92	56.33	1-3/4-18UNS-2A	11.13	18.26	66
36	2-1/4-16UN-2B	61.92	62.68	2-18UNS-2A	12.70	18.26	73

MMS3106B(分割形)外観

DMS3106B寸法図

MMS3106B (単位：mm)

シェルサイズ	結合ネジ Aネジ(末尾B:めねじ)	全長 L以下	接続ナット外径 φQ±0.8	ケーブルクランプ取付 Vネジ(末尾A:おねじ)	ネジ長さ W以上	有効ネジ長 J±0.3
12S	3/4-20UNEF-2B	42.8	25.4	5/8-24UNEF-2A	9.50	13.50
14S	7/8-20UNEF-2B	42.8	28.6	3/4-20UNEF-2A	9.50	13.50
16S	1-20UNEF-2B	42.8	31.8	7/8-20UNEF-2A	9.50	13.50
16	1-20UNEF-2B	52.4	31.8	7/8-20UNEF-2A	9.50	18.30
18	1-1/8-18UNEF-2B	52.4	34.1	1-20UNEF-2A	9.50	18.30
20	1-1/4-18UNEF-2B	55.6	37.3	1-3/16-18UNEF-2A	9.50	18.30
22	1-3/8-18UNEF-2B	55.6	40.5	1-3/16-18UNEF-2A	9.50	18.30
24	1-1/2-18UNEF-2B	58.7	43.7	1-7/16-18UNEF-2A	9.50	18.30
28	1-3/4-18UNS-2B	58.7	50.0	1-7/16-18UNEF-2A	9.50	18.30
36	2-1/4-16UN-2B	61.9	62.7	2-18UNS-2A	12.70	18.30

NMS3106B(分割形)外観

NMS3106B寸法図

NMS3106B (単位：mm)

シェルサイズ	結合ネジ Aネジ(末尾B:めねじ)	全長 L以下	接続ナット外径 φQ±0.8	ケーブルクランプ取付 Vネジ(末尾A:おねじ)	有効ネジ長さ W以上
12S	3/4-20UNEF-2B	42.88	25.40	5/8-24UNEF-2A	9.52
14S	7/8-20UNEF-2B	42.88	28.60	3/4-20UNEF-2A	9.52
16S	1-20UNEF-2B	42.88	31.80	7/8-20UNEF-2A	9.52
16	1-20UNEF-2B	52.37	31.80	7/8-20UNEF-2A	9.52
18	1-1/8-18UNEF-2B	52.37	34.10	1-20UNEF-2A	9.52
20	1-1/4-18UNEF-2B	55.58	37.30	1-3/16-18UNEF-2A	9.52
22	1-3/8-18UNEF-2B	55.58	40.50	1-3/16-18UNEF-2A	9.52
24	1-1/2-18UNEF-2B	58.72	43.70	1-7/16-18UNEF-2A	9.52
28	1-3/4-18UNS-2B	58.72	50.00	1-7/16-18UNEF-2A	9.52
32	2-18UNS-2B	61.93	56.40	1-3/4-18UNS-2A	11.13
36	2-1/4-16UN-2B	61.93	62.70	2-18UNS-2A	12.70

【日本航空電子製　ストレートプラグ勘合相手表】

型番	シェルサイズ	配列番号	コンタクト形状 P：オス（ピン） S：メス（ソケット）	芯数	（別売）篏合相手
					中継アダプタ
NMS3106B	12S	3	P	2	NMS3101B-12S-3-S
			S		NMS3101B-12S-3-P
	14S	2	P	4	NMS3101B-14S-2-S
			S		NMS3101B-14S-2-P
	14S	6	P	6	NMS3101B-14S-6-S
			S		NMS3101B-14S-6-P
	14S	7	P	3	NMS3101B-14S-7-S
			S		NMS3101B-14S-7-P
	16	10	P	3	NMS3101B-16-10-S
			S		NMS3101B-16-10-P
	16S	1	P	7	NMS3101B-16S-1-S
			S		NMS3101B-16S-1-P
	18	1	P	10	NMS3101B-18-1-S
			S		NMS3101B-18-1-P
	18	11	P	5	NMS3101B-18-11-S
			S		NMS3101B-18-11-P
	20	4	P	4	NMS3101B-20-4-S
			S		NMS3101B-20-4-P
	20	15	P	7	NMS3101B-20-15-S
			S		NMS3101B-20-15-P
	20	16	P	9	NMS3101B-20-16-S
			S		NMS3101B-20-16-P
	20	27	P	14	NMS3101B-20-27-S
			S		NMS3101B-20-27-P
	20	29	P	17	NMS3101B-20-29-S
			S		NMS3101B-20-29-P
	22	2	P	3	NMS3101B-22-2-S
			S		NMS3101B-22-2-P
	22	14	P	19	NMS3101B-22-14-S
			S		NMS3101B-22-14-P
	22	22	P	4	NMS3101B-22-22-S
			S		NMS3101B-22-22-P
	22	23	P	8	NMS3101B-22-23-S
			S		NMS3101B-22-23-P
	24	7	P	16	NMS3101B-24-7-S
			S		NMS3101B-24-7-P
	24	10	P	7	NMS3101B-24-10-S
			S		NMS3101B-24-10-P
	24	11	P	9	NMS3101B-24-11-S
			S		NMS3101B-24-11-P
	24	20	P	11	NMS3101B-24-20-S
			S		NMS3101B-24-20-P
	24	28	P	24	NMS3101B-24-28-S
			S		NMS3101B-24-28-P
	28	6	P	3	NMS3101B-28-6-S
			S		NMS3101B-28-6-P
	28	11	P	22	NMS3101B-28-11-S
			S		NMS3101B-28-11-P
	28	12	P	26	NMS3101B-28-12-S
			S		NMS3101B-28-12-P
	28	20	P	14	NMS3101B-28-20-S
			S		NMS3101B-28-20-P
	28	21	P	37	NMS3101B-28-21-S
			S		NMS3101B-28-21-P
	32	7	P	35	NMS3101B-32-7-S
			S		NMS3101B-32-7-P
	36	10	P	48	NMS3101B-36-10-S
			S		NMS3101B-36-10-P

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

シェルサイズ

キー位置変更

キー位置(角度)

(度)

注記　電圧DC

注記　電圧AC

注記　電流

RoHS2（10物質）?

最小発注数量

13	500/700	3	メス(ソケット)	10SL	無	-	700V	500V	-	対応	1個
13	500/700	2	メス(ソケット)	10SL	無	-	700V	500V	-	対応	1個
13	500/700	3	オス(プラグ)	14S	無	-	700V	500V	-	対応	1個
13	500/700	3	メス(ソケット)	14S	無	-	700V	500V	-	対応	1個
13	200/250	5	オス(プラグ)	14S	無	-	250V	200V	-	対応	1個
13	200/250	5	オス(プラグ)	14S	X	110	250V	200V	-	対応	1個
13	200/250	5	メス(ソケット)	14S	無	-	250V	200V	-	対応	1個
13	200/250	5	メス(ソケット)	14S	X	110	250V	200V	-	対応	1個
13	500/700	2	オス(プラグ)	14S	無	-	700V	500V	-	対応	1個
13	500/700	2	オス(プラグ)	14S	W	70	700V	500V	-	対応	1個
13	500/700	2	オス(プラグ)	14S	X	145	700V	500V	-	対応	1個
13	500/700	2	オス(プラグ)	14S	Y	215	700V	500V	-	対応	1個
13	500/700	2	オス(プラグ)	14S	Z	290	700V	500V	-	対応	1個
13	500/700	2	メス(ソケット)	14S	無	-	700V	500V	-	対応	1個
13	500/700	2	メス(ソケット)	14S	W	70	700V	500V	-	対応	1個
13	500/700	2	メス(ソケット)	14S	X	145	700V	500V	-	対応	1個
13	500/700	2	メス(ソケット)	14S	Y	215	700V	500V	-	対応	1個
13	500/700	2	メス(ソケット)	14S	Z	290	700V	500V	-	対応	1個
13	500/700	3	オス(プラグ)	16S	無	-	700V	500V	-	対応	1個
13	500/700	3	オス(プラグ)	16S	W	70	700V	500V	-	対応	1個
13	500/700	3	オス(プラグ)	16S	X	145	700V	500V	-	対応	1個
13	500/700	3	オス(プラグ)	16S	Y	215	700V	500V	-	対応	1個
13	500/700	3	オス(プラグ)	16S	Z	290	700V	500V	-	対応	1個
13	500/700	3	メス(ソケット)	16S	無	-	700V	500V	-	対応	1個
13	500/700	3	メス(ソケット)	16S	W	70	700V	500V	-	対応	1個
13	500/700	3	メス(ソケット)	16S	X	145	700V	500V	-	対応	1個
13	500/700	3	メス(ソケット)	16S	Y	215	700V	500V	-	対応	1個
13	500/700	3	メス(ソケット)	16S	Z	290	700V	500V	-	対応	1個
13	500/700	5	オス(プラグ)	16S	無	-	700V	500V	-	対応	1個
13	500/700	5	オス(プラグ)	16S	X	170	700V	500V	-	対応	1個
13	500/700	5	オス(プラグ)	16S	Y	265	700V	500V	-	対応	1個
13	500/700	5	メス(ソケット)	16S	無	-	700V	500V	-	対応	1個
13	500/700	5	メス(ソケット)	16S	X	170	700V	500V	-	対応	1個
13	500/700	5	メス(ソケット)	16S	Y	265	700V	500V	-	対応	1個
13	900/1250	4	オス(プラグ)	18	無	-	1250V	900V	-	対応	1個
13	900/1250	4	オス(プラグ)	18	W	35	1250V	900V	-	対応	1個
13	900/1250	4	オス(プラグ)	18	X	110	1250V	900V	-	対応	1個
13	900/1250	4	オス(プラグ)	18	Y	250	1250V	900V	-	対応	1個
13	900/1250	4	オス(プラグ)	18	Z	325	1250V	900V	-	対応	1個
13	900/1250	4	メス(ソケット)	18	無	-	1250V	900V	-	対応	1個
13	900/1250	4	メス(ソケット)	18	W	35	1250V	900V	-	対応	1個
13	900/1250	4	メス(ソケット)	18	X	110	1250V	900V	-	対応	1個
13	900/1250	4	メス(ソケット)	18	Y	250	1250V	900V	-	対応	1個
13	900/1250	4	メス(ソケット)	18	Z	325	1250V	900V	-	対応	1個
13/23	900/1250	3	オス(プラグ)	18	無	-	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	オス(プラグ)	18	W	80	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	オス(プラグ)	18	X	110	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	オス(プラグ)	18	Y	250	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	オス(プラグ)	18	Z	280	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	メス(ソケット)	18	無	-	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	メス(ソケット)	18	W	80	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	メス(ソケット)	18	X	110	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	メス(ソケット)	18	Y	250	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	900/1250	3	メス(ソケット)	18	Z	280	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	500/700	8	オス(プラグ)	18	無	-	700V	500V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	500/700	8	オス(プラグ)	18	W	70	700V	500V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	500/700	8	オス(プラグ)	18	Z	290	700V	500V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	500/700	8	メス(ソケット)	18	無	-	700V	500V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	500/700	8	メス(ソケット)	18	W	70	700V	500V	コンタクトサイズ：#12-23A、#16-13A	対応	1個
13/23	500/700	8	メス(ソケット)	18	Z	290	700V	500V	コンタクトサイズ：#12-23A、#16-13A	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,091円 ( 2,300円 )	在庫品1日目当日出荷可能
2,417円 ( 2,659円 )	在庫品1日目当日出荷可能
4,028円 ( 4,431円 )	在庫品1日目当日出荷可能
3,412円 ( 3,753円 )	在庫品1日目当日出荷可能
1,553円 ( 1,708円 )	在庫品1日目当日出荷可能
3,048円 ( 3,353円 )	9日目
1,844円 ( 2,028円 )	在庫品1日目当日出荷可能
3,206円 ( 3,527円 )	9日目
2,713円 ( 2,984円 )	在庫品1日目当日出荷可能
3,009円 ( 3,310円 )	9日目
3,009円 ( 3,310円 )	9日目
3,009円 ( 3,310円 )	9日目
3,009円 ( 3,310円 )	9日目
3,232円 ( 3,555円 )	在庫品1日目当日出荷可能
3,107円 ( 3,418円 )	9日目
3,107円 ( 3,418円 )	9日目
3,107円 ( 3,418円 )	9日目
3,107円 ( 3,418円 )	9日目
5,253円 ( 5,778円 )	在庫品1日目当日出荷可能
3,717円 ( 4,089円 )	9日目
3,717円 ( 4,089円 )	9日目
3,717円 ( 4,089円 )	9日目
3,717円 ( 4,089円 )	9日目
5,551円 ( 6,106円 )	在庫品1日目当日出荷可能
3,894円 ( 4,283円 )	9日目
3,894円 ( 4,283円 )	9日目
3,894円 ( 4,283円 )	9日目
3,894円 ( 4,283円 )	9日目
1,857円 ( 2,043円 )	在庫品1日目当日出荷可能
3,926円 ( 4,319円 )	在庫品1日目当日出荷可能
3,926円 ( 4,319円 )	在庫品1日目当日出荷可能
3,383円 ( 3,721円 )	在庫品1日目当日出荷可能
3,796円 ( 4,176円 )	9日目
3,796円 ( 4,176円 )	9日目
2,459円 ( 2,705円 )	在庫品1日目当日出荷可能
4,339円 ( 4,773円 )	9日目
4,339円 ( 4,773円 )	9日目
4,339円 ( 4,773円 )	9日目
4,339円 ( 4,773円 )	9日目
4,103円 ( 4,513円 )	在庫品1日目当日出荷可能
4,682円 ( 5,150円 )	9日目
4,682円 ( 5,150円 )	9日目
4,682円 ( 5,150円 )	9日目
4,682円 ( 5,150円 )	9日目
4,097円 ( 4,507円 )	在庫品1日目当日出荷可能
4,130円 ( 4,543円 )	9日目
4,130円 ( 4,543円 )	9日目
4,130円 ( 4,543円 )	9日目
4,130円 ( 4,543円 )	9日目
5,352円 ( 5,887円 )	在庫品1日目当日出荷可能
4,720円 ( 5,192円 )	9日目
4,720円 ( 5,192円 )	9日目
4,720円 ( 5,192円 )	9日目
4,720円 ( 5,192円 )	9日目
2,558円 ( 2,814円 )	在庫品1日目当日出荷可能
4,301円 ( 4,731円 )	9日目
4,301円 ( 4,731円 )	9日目
2,558円 ( 2,814円 )	在庫品1日目当日出荷可能
4,472円 ( 4,919円 )	9日目
4,472円 ( 4,919円 )	9日目

...

基本情報
使用方法

基本情報

日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意。国際標準MIL-DTL-5015コネクタ、電源用から信号用まで幅広い用途で利用可能！

【特長】
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております
●MIL-DTL-5015（MIL-C-5015）準拠のコネクタです。（ＲｏHS規格対応品）

【ココが特長】
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております。
●ＭＩＬ-ＤＴＬ-5015（ＭＩＬ-Ｃ-5015）準拠のコネクタです。（ＲｏHS規格対応品）
●ストレートプラグの勘合相手は、中継アダプタ（商品ページ）/パネル取付レセプタクル（商品ページ）になります。
【ご注意】
・ＭＭＳシリーズはキー位置変更に対応できません。
・他社製品ＭＳコネクタ同士の勘合は可能ですが、メーカ－によって寸法や特性が異なる場合もございます。ご使用前には十分確認を行って下さい。
・防水タイプのＭＳコネクタ/ケーブルクランプと勘合は可能ですが、防水性は無くなりますのでご注意ください。
・シェルサイズが14S、24、28のMMSコネクタのエンドベル(詳細はこちら)は分割できません。
・インシュレータの材質はゴムになります。

・組み上げ増し締めには組立サポート工具（商品ページ）をお使いください。

使用方法

使用例

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MSコネクタストレートプラグ MS3106シリーズのレビュー

4平均満足度：4.017件のレビュー

星5
47%
星4
35%
星3
6%
星2
0%
星1
12%

ケーブルの中間接続

満足度：1.02018/02/02

ＭＩＬ規格品で互換性があり、購入したものの、日本航空電子工業（JAE）、第一電子工業（DDK）製と違い、ミスミ製をアピー...もっと読む

9人が参考にしています。

ケーブルとケーブルの接続

満足度：1.02019/01/15

他の方も書いてらっしゃいますが、「MiSUMi」文字が主張し過ぎています。文字が大きく、しかも黒の本体に白色。現状の...もっと読む

ミスミからのコメント

この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、関係各所へも共有をし、今後の商品開発の参考とさせて頂きます。今後とも忌憚ないご意見・ご要望をいただけますと幸いです。よろしくお願いいたします。

5人が参考にしています。

ポンプユニットの電力供給用

満足度：4.02022/11/11

製造メーカーの仕様に合わせてケーブルを作りましたが、許容線径(AWG)内で接続できますが、クランプの内径が小さくブッシン...もっと読む

1人が参考にしています。

サブマージ溶接機の制御ケーブルに使用

満足度：5.02021/01/23

同じ規格のキャノンコネクタのため交換可能です。純正品より安く少しつくりが頑丈なため重宝しています。

1人が参考にしています。

工場の機器の補修用に

満足度：5.02022/05/27

製品としての規格は問題ありませんでした。今後とも宜しくお願いいたします。

0人が参考にしています。

17件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MSコネクタストレートプラグ MS3106シリーズ	バヨネット式MS3106 ストレートプラグ(防水)	MSコネクタストレートプラグ	ストレートプラグ（ネジ式） PLTシリーズ	非防水メタルコネクタストレートプラグ（ネジ式）NCSシリーズ	NR　ストレートプラグ（ワンタッチロック)
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	728円-	3,313円 -	1,479円 -	190円 -	704円 -	1,068円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
用途	ケーブル接続	パネルマウント	ケーブル接続	ケーブル接続	ケーブル接続	ケーブル接続
シリーズ	MS	その他	MS	PLT	NCS	NR
電線接続方法	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
耐環境性	耐環境性なし	防水性	防水性	耐環境性なし	耐環境性なし	耐環境性なし

丸型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

丸型コネクタに関連する通販・販売特集

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

シェルサイズ

キー位置変更

キー位置(角度)(度)

CAD

出荷日

MSコネクタ ストレートプラグ MS3106シリーズ

商品仕様

規格表

組み合わせ

【日本航空電子製 ストレートプラグ勘合相手表】

型番リスト

詳細情報

基本情報

使用方法

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

丸型コネクタに関連する通販・販売特集

技術サポート窓口

chemSHERPA

MSコネクタストレートプラグ MS3106シリーズ

【日本航空電子製　ストレートプラグ勘合相手表】
