MSコネクタパネル取付レセプタクルタイプ MS3102シリーズ

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（15件）

通常単価(税別): 609円～13,753円特別価格

税込単価: 670円～15,128円特別価格

日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意。堅牢なパネル取付...

詳細情報を確認する

用途
パネルマウント
シリーズ
MS
電線接続方法
ハンダ
接続方向
ストレート
耐環境性
耐環境性なし
その他規格（MIL）
○
コネクタタイプ
パネルマウントタイプ
着脱方法
その他

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
UL規格、CE認証には適合しておりません。

未確定：候補が443型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式例

■ミスミの商品は、「M」で始まる型番となります。

工場コード	種類	-	シェルサイズ	-	配列番号	-	コンタクト形状
M	MS3101B	-	18	-	1	-	P

■日本航空電子工業の商品は、「N」で始まる型番となります。

工場コード	種類	-	シェルサイズ	-	配列番号	-	コンタクト形状
N	MS3102A	-	12S	-	3	-	P

■第一電子工業の商品は、「D」で始まる型番となります。

工場コード	種類	-	シェルサイズ	-	配列番号	-	コンタクト形状	-	キー位置変更
D	MS3102A	-	22	-	19	-	S	-	W

[ ! ]工場コードが異なるＭＳコネクタ同士の勘合は可能ですが、勘合相手は同じメーカーの商品を推奨しております。

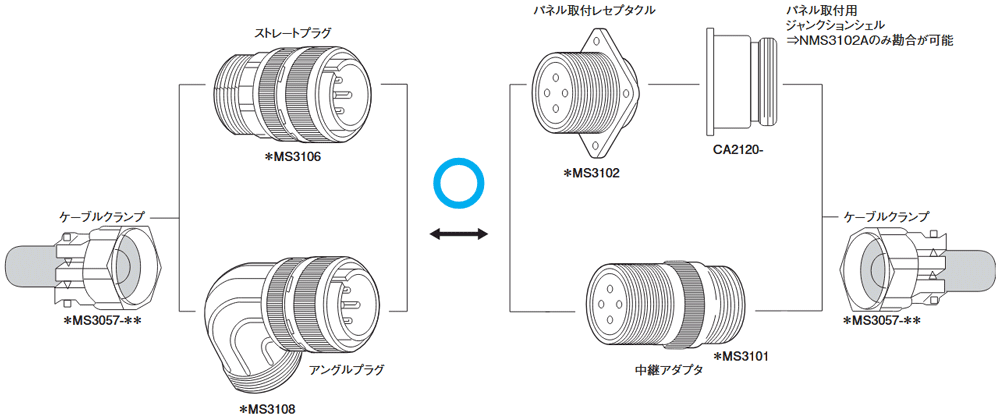

組合せ

本製品の嵌合相手はストレートプラグ：MS3106B、アングルプラグ：MS3108B になります。

組合せ例

※結合は○印の関係においてオスとメスの組み合せで行ってください。

ストレートプラグ

工場名	オス	メス
ミスミ	MMS3102A-28-11-P	MMS3106B-28-11-S
日本航空電子工業	NMS3102A-28-11-P	NMS3106B-28-11-S
第一電子工業	DMS3102A-28-10-P	DMS3106B-28-10-S

工場名	オス	メス
第一電子工業	DMS3102A-28-10-P	DMS3106B-28-10-S
日本航空電子工業	NMS3102A-28-11-P	NMS3106B-28-11-S
ミスミ	MMS3102A-28-11-P	MMS3106B-28-11-S

アングルプラグ

工場名	オス	メス
ミスミ	MMS3102A-28-11-P	MMS3108B-28-11-S
日本航空電子工業	NMS3102A-28-11-P	NMS3108B-28-11-S
第一電子工業	DMS3102A-28-10-P	DMS3108B-28-10-S

工場名	オス	メス
第一電子工業	DMS3102A-28-10-P	DMS3108B-28-10-S
日本航空電子工業	NMS3102A-28-11-P	NMS3108B-28-11-S
ミスミ	MMS3102A-28-11-P	MMS3108B-28-11-S

規格表

ミスミ

工場コード	型式	シェル	配列	コンタクト形状	芯数
D	MS3102A パネル取付レセプタクル ※嵌合は・ストレートプラグ・アングルプラグ MS3106B 商品ページ MS3108B 商品ページ	10SL	3	P オス (ピン) S メス (ソケット)	3
		10SL	4		2
		14S	1		3
			5		5
			9		2
		16S	5		3
		16S	8		5
		18	4		4
			5		3
			8		8
			10		4
			12		6
			19		10
			20		5
			21		3
			22		3
		20	2		1
			7		8
			17		6
			18		9
			22		6
			23		2
		22	10		4
			19		14
			28		7
		24	2		7
			5		16
			22		4
		28	10		7
			15		35
			16		20
		32A	10		54
		32	1		5
			2		5
			5		2
			8		30
			9		14
			17		4
			414		52
		36	3		6
			4		3
			9		31
			73		73

日本航空電子工業

工場コード	型式	シェル	配列	コンタクト形状	芯数
N	MS3102A パネル取付レセプタクル ※嵌合は・ストレートプラグ・アングルプラグ MS3106B 商品ページ MS3108B 商品ページ	12S	3	P オス (ピン) S メス (ソケット)	2
		14S	2		4
			6		6
			7		3
		16S	1		7
		16	10		3
		18	1		10
		18	11		5
		20	4		4
			15		7
			16		9
			27		14
			29		17
		22	2		3
			14		19
			22		4
			23		8
		24	7		16
			10		7
			11		9
			20		11
			28		24
		28	6		3
			11		22
			12		26
			20		14
			21		37
		32	7		35
		36	5		4
		36	10		48

第一電子工業

工場コード	型式	シェル	配列	コンタクト形状	芯数
M	MS3102A パネル取付レセプタクル ※嵌合は・ストレートプラグ・アングルプラグ MS3106B 商品ページ MS3108B 商品ページ	12S	3	P オス (ピン) S メス (ソケット)	2
		14S	2		4
			6		6
			7		7
		16S	1		7
		16	10		3
		18	1		10
			10		4
			11		5
		20	4		4
			15		7
			16		9
			27		14
			29		17
		22	2		3
			14		19
			22		4
			23		8
		24	7		16
			10		7
			11		9
			20		11
			28		24
		28	6		3
			11		22
			12		26
			20		14
			21		37
		36	5		4
		36	10		48

外形図

（単位：mm）


	オス（ピン）タイプ	メス（ソケット）タイプ

シェルサイズ	Aネジ	寸法
シェルサイズ	Aネジ	B以上	K以下	L以下	M（-0～+0.79）	N（-4.78～+0）	R±0.13	S±0.79	T（-0.13～+0.25）
10SL	5/8-24UNEF-2A	9.53	2.1	21.9	14.28	15.9	18.26	25.4	3.05
12S	3/4-20UNEF-2A	9.52	2.4	24.3	14.27	19.86	20.62	27.79	3.05
14S	7/8-20UNEF-2A	9.52	2.4	27.8	14.27	19.1	23.01	30.18	3.05
16S	1-20UNEF-2A	9.52	2.4	24.3	14.27	26.21	24.61	32.54	3.05
16	1-20UNEF-2A	15.88	2.4	29.1	19.05	26.21	24.61	32.54	3.05
18	1-1/8-18UNEF-2A	15.88	3.0	28.6	19.05	25.4	26.97	34.92	3.05
20	1-1/4-18UNEF-2A	15.88	3.0	29.4	19.05	32.56	29.36	38.10	3.05
22	1-3/8-18UNEF-2A	15.88	3.0	29.4	19.05	35.71	31.75	41.28	3.05
24	1-1/2-18UNEF-2A	15.88	3.0	33.4	20.62	38.91	34.92	44.45	3.73
28	1-3/4-18UNS-2A	15.88	3.0	33.4	20.62	45.26	39.67	50.80	3.73
32,32A	2-18UNS-2A	15.88	4.3	33.4	22.22	51.26	44.45	57.15	4.39
36	2-1/4-16UN-2A	15.88	4.3	33.4	22.22	57.96	49.23	63.50	4.39

Y寸法表

コンタクト	寸法（mm）
シェル	#16	#12	#8	#4	#0
10SL	13.9以下	-	-	-	-
12S,14S,16S	12.7	-	-	-	-
16	-	15.0	-	-	-
18,20,22	12.7	15.0	18.3	-	-
24,28	15.0	16.6	19.3	22.9	-
32,36	12.0	13.5	19.3	-	19.9

パネル取付け上の注意
（フロントマウンティング）
パネルの前面からコネクタを装着し、ケーブル結線側を内側にして取付けてください。
（リアマウンティング）
パネルの背面からコネクタを装着しますが、パネル厚の上限は、嵌合時のすき間となりますので、下表でご確認下さい。

フロントマウンティング	リアマウンティング

パネルカット寸法図

	適合シェルサイズ	寸法（mm）
		穴（注1） φA±0.5	穴（注2） B（-0～+0.2）	C±0.13	取付けネジ（参考）
		穴（注1） φA±0.5	穴（注2） B（-0～+0.2）	C±0.13	インチネジ	ミリネジ
	10SL	17.5	3.1	18.26	#4-40	M3
	12S	20.7	3.1	20.62	#4-40	M3
	14S	23.9	3.1	23.01	#4-40	M3
	16S,16	27	3.1	24.61	#4-40	M3
	18	30.2	3.1	26.97	#4-40	M3
（注1）φAは、フロント側およびリア側からの取付けに共通の寸法です。（注2）φBは、取付ネジに適合するタップ穴でも可能です。取付けネジは>>こちら	20	33.4	3.1	29.36	#4-40	M3
	22	36.6	3.1	31.75	#4-40	M3
	24	39.7	3.8	34.93	#6-32	M3.5
	28	46.1	3.8	39.67	#6-32	M3.5
	32	52.4	4.4	44.45	#8-32	M4
	36	58.8	4.4	49.23	#8-32	M4

リアマウンティングのパネル厚制限

使用パネルマウントのシェルサイズ	パネル厚	ジャンクションシェルを使用することによってケーブルクランプを使用できます。
12S,14S,168,24,28	4.5mm以下
10SL,16,18,20,22	3.0mm以下
32,36	6.0mm以下

型番リスト

表示件数

...

型番

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

シェルサイズ

キー位置変更

キー位置(角度)

(度)

注記　電圧DC

注記　電圧AC

注記　電流

RoHS?

最小発注数量

13	500/700	3	オス(プラグ)	10SL	無	-	700V	500V	-	10	1個
13	500/700	2	オス(プラグ)	10SL	無	-	700V	500V	-	10	1個
13	500/700	3	オス(プラグ)	14S	無	-	700V	500V	-	10	1個
13	500/700	3	メス(ソケット)	14S	無	-	700V	500V	-	10	1個
13	200/250	5	オス(プラグ)	14S	無	-	250V	200V	-	10	1個
13	200/250	5	オス(プラグ)	14S	X	110	250V	200V	-	10	1個
13	200/250	5	メス(ソケット)	14S	無	-	250V	200V	-	10	1個
13	200/250	5	メス(ソケット)	14S	X	110	250V	200V	-	10	1個
13	500/700	2	オス(プラグ)	14S	無	-	700V	500V	-	10	1個
13	500/700	2	オス(プラグ)	14S	W	70	700V	500V	-	10	1個
13	500/700	2	オス(プラグ)	14S	X	145	700V	500V	-	10	1個
13	500/700	2	オス(プラグ)	14S	Y	215	700V	500V	-	10	1個
13	500/700	2	オス(プラグ)	14S	Z	290	700V	500V	-	10	1個
13	500/700	2	メス(ソケット)	14S	無	-	700V	500V	-	10	1個
13	500/700	2	メス(ソケット)	14S	W	70	700V	500V	-	10	1個
13	500/700	2	メス(ソケット)	14S	X	145	700V	500V	-	10	1個
13	500/700	2	メス(ソケット)	14S	Y	215	700V	500V	-	10	1個
13	500/700	2	メス(ソケット)	14S	Z	290	700V	500V	-	10	1個
13	500/700	3	オス(プラグ)	16S	無	-	700V	500V	-	10	1個
13	500/700	3	オス(プラグ)	16S	W	70	700V	500V	-	10	1個
13	500/700	3	オス(プラグ)	16S	X	145	700V	500V	-	10	1個
13	500/700	3	オス(プラグ)	16S	Y	215	700V	500V	-	10	1個
13	500/700	3	オス(プラグ)	16S	Z	290	700V	500V	-	10	1個
13	500/700	3	メス(ソケット)	16S	無	-	700V	500V	-	10	1個
13	500/700	3	メス(ソケット)	16S	W	70	700V	500V	-	10	1個
13	500/700	3	メス(ソケット)	16S	X	145	700V	500V	-	10	1個
13	500/700	3	メス(ソケット)	16S	Y	215	700V	500V	-	10	1個
13	500/700	3	メス(ソケット)	16S	Z	290	700V	500V	-	10	1個
13	500/700	5	オス(プラグ)	16S	無	-	700V	500V	-	10	1個
13	500/700	5	オス(プラグ)	16S	X	170	700V	500V	-	10	1個
13	500/700	5	オス(プラグ)	16S	Y	265	700V	500V	-	10	1個
13	500/700	5	メス(ソケット)	16S	無	-	700V	500V	-	10	1個
13	500/700	5	メス(ソケット)	16S	X	170	700V	500V	-	10	1個
13	500/700	5	メス(ソケット)	16S	Y	265	700V	500V	-	10	1個
13	900/1250	4	オス(プラグ)	18	無	-	1250V	900V	-	10	1個
13	900/1250	4	オス(プラグ)	18	W	35	1250V	900V	-	10	1個
13	900/1250	4	オス(プラグ)	18	X	110	1250V	900V	-	10	1個
13	900/1250	4	オス(プラグ)	18	Y	250	1250V	900V	-	10	1個
13	900/1250	4	オス(プラグ)	18	Z	325	1250V	900V	-	10	1個
13	900/1250	4	メス(ソケット)	18	無	-	1250V	900V	-	10	1個
13	900/1250	4	メス(ソケット)	18	W	35	1250V	900V	-	10	1個
13	900/1250	4	メス(ソケット)	18	X	110	1250V	900V	-	10	1個
13	900/1250	4	メス(ソケット)	18	Y	250	1250V	900V	-	10	1個
13	900/1250	4	メス(ソケット)	18	Z	325	1250V	900V	-	10	1個
13/23	900/1250	3	オス(プラグ)	18	無	-	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	オス(プラグ)	18	W	80	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	オス(プラグ)	18	X	110	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	オス(プラグ)	18	Y	250	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	オス(プラグ)	18	Z	280	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	メス(ソケット)	18	無	-	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	メス(ソケット)	18	W	80	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	メス(ソケット)	18	X	110	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	メス(ソケット)	18	Y	250	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	900/1250	3	メス(ソケット)	18	Z	280	1250V	900V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	500/700	8	オス(プラグ)	18	無	-	700V	500V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	500/700	8	オス(プラグ)	18	W	70	700V	500V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	500/700	8	オス(プラグ)	18	Z	290	700V	500V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	500/700	8	メス(ソケット)	18	無	-	700V	500V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	500/700	8	メス(ソケット)	18	W	70	700V	500V	コンタクトサイズ：#12-23A、#16-13A	10	1個
13/23	500/700	8	メス(ソケット)	18	Z	290	700V	500V	コンタクトサイズ：#12-23A、#16-13A	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,974円1,776円 ( 1,954円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,187円 ( 1,306円 )	在庫品1日目当日出荷可能
1,008円 ( 1,109円 )	在庫品1日目当日出荷可能
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能
2,254円 ( 2,479円 )	9日目
1,459円 ( 1,605円 )	在庫品1日目当日出荷可能
2,511円 ( 2,762円 )	9日目
906円 ( 997円 )	在庫品1日目当日出荷可能
2,210円 ( 2,431円 )	9日目
2,210円 ( 2,431円 )	9日目
2,210円 ( 2,431円 )	9日目
2,210円 ( 2,431円 )	9日目
841円 ( 925円 )	在庫品1日目当日出荷可能
2,446円 ( 2,691円 )	9日目
2,446円 ( 2,691円 )	9日目
2,446円 ( 2,691円 )	9日目
2,446円 ( 2,691円 )	9日目
1,974円 ( 2,171円 )	在庫品1日目当日出荷可能
2,617円 ( 2,879円 )	9日目
2,617円 ( 2,879円 )	9日目
2,617円 ( 2,879円 )	9日目
2,617円 ( 2,879円 )	9日目
1,267円 ( 1,394円 )	在庫品1日目当日出荷可能
2,832円 ( 3,115円 )	9日目
2,832円 ( 3,115円 )	9日目
2,832円 ( 3,115円 )	9日目
2,832円 ( 3,115円 )	9日目
1,068円 ( 1,175円 )	在庫品1日目当日出荷可能
2,489円 ( 2,738円 )	9日目
2,489円 ( 2,738円 )	9日目
1,193円 ( 1,312円 )	在庫品1日目当日出荷可能
2,703円 ( 2,973円 )	9日目
2,703円 ( 2,973円 )	9日目
1,905円 ( 2,096円 )	在庫品1日目当日出荷可能
3,303円 ( 3,633円 )	9日目
3,303円 ( 3,633円 )	9日目
3,303円 ( 3,633円 )	9日目
3,303円 ( 3,633円 )	9日目
2,608円 ( 2,869円 )	在庫品1日目当日出荷可能
3,561円 ( 3,917円 )	9日目
3,561円 ( 3,917円 )	9日目
3,561円 ( 3,917円 )	9日目
3,561円 ( 3,917円 )	9日目
2,402円 ( 2,642円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	9日目
3,046円 ( 3,351円 )	9日目
3,046円 ( 3,351円 )	9日目
3,046円 ( 3,351円 )	9日目
3,089円 ( 3,398円 )	5日目
3,734円 ( 4,107円 )	9日目
3,734円 ( 4,107円 )	9日目
3,734円 ( 4,107円 )	9日目
3,734円 ( 4,107円 )	9日目
1,507円 ( 1,658円 )	在庫品1日目当日出荷可能
3,239円 ( 3,563円 )	9日目
3,239円 ( 3,563円 )	9日目
1,624円 ( 1,786円 )	在庫品1日目当日出荷可能
3,348円 ( 3,683円 )	9日目
3,348円 ( 3,683円 )	9日目

...

基本情報

基本情報

日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意。堅牢なパネル取付コネクタです。

【特長】
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております
●MIL-DTL-5015（MIL-C-5015）準拠のコネクタです

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
UL規格、CE認証には適合しておりません。

【ココが特長】
●本製品はミスミ、日本航空電子工業（JAE）、第一電子工業（DDK）製をご用意しております。
●ＭＩＬ-ＤＴＬ-5015（ＭＩＬ-Ｃ-5015）準拠のコネクタです。（ＲｏHS規格対応品）
●パネル取付レセプタクルの勘合相手は、ストレートプラグ（商品ページ）/アングルプラグ（商品ページ）になります。

【ご注意】
・ＭＭＳシリーズはキー位置変更に対応できません。
・シェルサイズが14Sおよび、28のもののみMMSコネクタはゴムパッキンがついております。

・ジャンクションシェルの取り付けは、ＮＭＳシリーズのみ取り付け可能です。
・他社製品ＭＳコネクタ同士の勘合は可能ですが、メーカ－によって寸法や特性が異なる場合もございます。ご使用前には十分確認を行って下さい。
・防水タイプのＭＳコネクタ/ケーブルクランプと勘合は可能です
が、防水性は無くなりますのでご注意ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MSコネクタパネル取付レセプタクルタイプ MS3102シリーズのレビュー

4.6平均満足度：4.615件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

ＪＡＥ代替え品として

満足度：4.02018/06/05

ＪＡＥ製の代替えとして購入した。正規品との互換性も問題無く使用できました。

2人が参考にしています。

パネル取り付け

満足度：4.02023/05/22

かゆいところに手が届く感じで、長納期品が多い中在庫として持っていただけてるのはありがたい

0人が参考にしています。

治具と制御ボックス間のケーブル接続として使用しています。

満足度：5.02022/10/10

治具と制御ボックス間のケーブル接続として使用しています。品質問題特にありません。より半田付け部分太いので　作業やり易い。...もっと読む

0人が参考にしています。

ｺﾈｸﾀ配線

満足度：4.02022/06/21

電線をｺﾈｸﾀにﾊﾝﾀﾞ付けしやすくて、作業がｽﾑｰｽﾞに行うことができました。

0人が参考にしています。

代替コネクタ候補

満足度：5.02022/02/17

いろいろなメーカーのコネクタが在庫切れのため、こちらのコネクタを代替候補として使用できるかどうか確認するために購入しまし...もっと読む

0人が参考にしています。

15件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MSコネクタパネル取付レセプタクルタイプ MS3102シリーズ	MS3102シリーズ防水パネル取付レセプタクル	バヨネット式MS3102 パネル取付レセプタクル(防水)	アンフェノール MIL規格丸型コネクタ MS3102A メス 14極 MS3102A-20-27S	アンフェノール MIL規格丸型コネクタ MS3102A メス 7極 MS3102A-16S-1S	アンフェノール MIL規格丸型コネクタ MS3102A, シリーズ, メス, 6極
メーカー	ミスミ	ミスミ	ミスミ	AMPHENOL	AMPHENOL	AMPHENOL
通常価格	609円-	694円 -	5,011円 -	5,732円	4,282円	2,953円
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	5日目	5日目	5日目
用途	パネルマウント	パネルマウント	パネルマウント	その他	その他	その他
シリーズ	MS	MS	その他	MS	MS	MS
電線接続方法	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ
接続方向	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
耐環境性	耐環境性なし	防水性	防水性	耐環境性なし	耐環境性なし	耐環境性なし

丸型コネクタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

シェルサイズ

キー位置変更

キー位置(角度)(度)

CAD

出荷日

MSコネクタ パネル取付レセプタクルタイプ MS3102シリーズ

ご注意

商品仕様

型式例

組合せ

規格表

外形図

Y寸法表

パネルカット寸法図

リアマウンティングのパネル厚制限

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

MSコネクタパネル取付レセプタクルタイプ MS3102シリーズ
