ミスミ

装置用ＳＰＤ

装置用ＳＰＤ
通常単価(税別)
5,090円～5,790円
税込単価
5,599円～6,369円
通常出荷日：在庫品1日目当日出荷可能

切り離し機構内蔵／劣化表示付。ＪＩＳ　Ｃ　5381-1のクラスⅡ試験対応

よく一緒に見られています

低圧電源用（ＡＣ100Ｖ/200Ｖ）

ミスミ

低圧電源用（ＡＣ100Ｖ/200Ｖ）
通常価格(税別)： 8,690円 (税込価格：9,559円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式重量(g)使用温度範囲
MSPD-12C40−20℃〜
＋70℃
MSPD-32C45

概要仕様




特性表
型式適用電圧最大連続使用電圧DC放電開始電圧(line-earth)DC動作開始電圧(line-line)公称放電電流(8/20μs)電圧防護レベル(Up)最大放電電流(Imax)8/20μsサージ電流寿命
MSPD-12C250Ｖr.m.s.L-E,L-L:275Vr.m.s.800V±20％540V±10％2500A1.5kV5000A1000A 500回
MSPD-32C250Ｖr.m.s.L-E,L-L:275Vr.m.s.800V±20％540V±10％2500A1.5kV5000A1000A 500回

ご使用上の注意
●被保護機器の電源系統の上位で漏電遮断器等にて漏電保護を行って下さい。
・最大連続使用電圧を超える電圧では使用しないで下さい。
・絶縁耐圧試験を実施する時はアース端子を取り外して下さい。取り外さず実施する場合は、500Vメガ測定器を使用下さい。
・本器は屋内用として設計しておりますので、屋外用として使用しないで下さい。
●直射日光の当たる場所や、発熱体近傍など使用温度範囲を超える場所では原則として使用しないで下さい。
●直接風雨にさらされる所や蒸気の出る所、高湿度の所では使用しないで下さい。
●粉塵・塩分の多いところ、酸、アルカリ、腐食性ガス、溶剤、切削油、潤滑油などが付着した状態では使用しないで下さい。
●本体に亀裂が入るような強い振動、衝撃（落下など）や圧力を加えないで下さい。

型番リスト

表示件数
  • 1
    • 型番
    MSPD-12C
    MSPD-32C

    相数・線数

    		RoHS?最小発注数量
    単相2線
    10
    1個
    三相3線
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,090円
    ( 5,599円 )
    在庫品1日目当日出荷可能
    5,790円
    ( 6,369円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    切り離し機構内蔵／劣化表示付。ＪＩＳ　Ｃ　5381-1のクラスⅡ試験対応


    クラスⅡ（ＪＩＳ Ｃ 5381-1）低圧電源用ＳＰＤ
    ●切り離し機構内蔵／劣化表示付
    　・ZnO素子劣化時の切り離し機構内蔵によりSPDの発煙・発火を防止
    　・切り離し機構の動作表示機能付き
    ●コンパクトで省スペース化が可能
    　・線間と対地間の誘導雷サージを一台で保護する線間、対地間一体型
    　・多端子型素子の採用により業界最小を実現
    ●安心な雷サージ耐力
    　・最大放電電流 5kA（8/20μs）で、大きな雷サージにも壊れにくい
    　・雷サージ寿命1000A 500回と繰り返し優れ、長寿命
    ●EN 61643-11（2002年制定）TÜV認証取得（TÜV SÜD Japan）
    ●UL規格（UL 1449 3rd Edition）/CSA規格（C22. 2 No. 8）認証取得・難燃材料（UL V-0）を使用

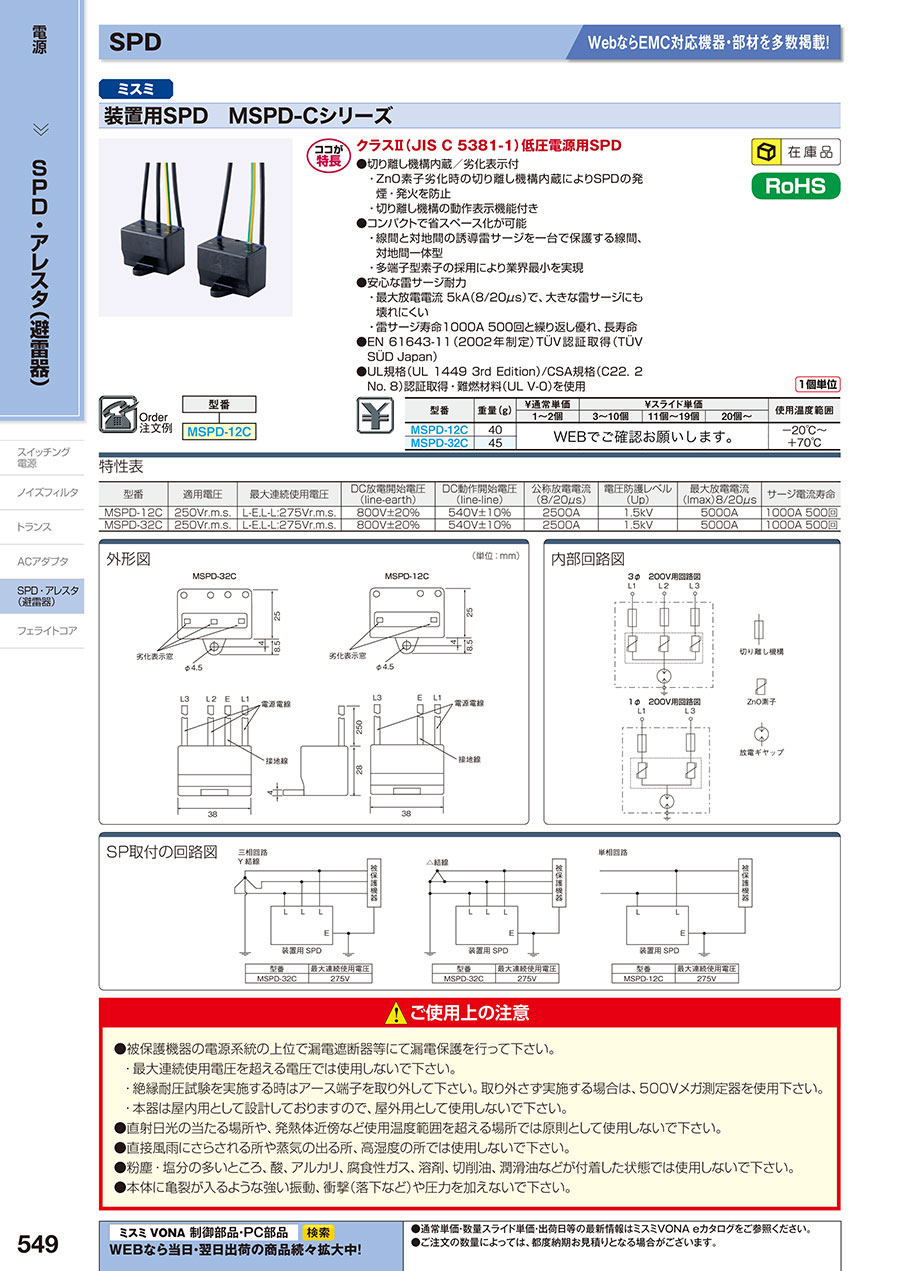

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-549

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
