コンタクタ
- 通常単価(税別)
- 8,001円～12,033円特別価格
- 税込単価
- 8,801円～13,236円特別価格
通常出荷日：在庫品1日目当日出荷可能
低価格でも世界最長の開閉寿命のコンタクタです。容易に付属装置の取付が可能です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了情報】当シリーズ商品は在庫無くなり次第で販売終了予定となります。
在庫状況次第で期日より早く受注受付終了となる場合がございますのでご容赦ください。
推奨代替品につきましてはこちらとなります。
仕様の違いをご確認いただきますようよろしくお願いいたします。 - 商品本体からカバーを取外す際に強い力を加えた場合、破損する恐れがあります。
お手数おかけしますが、作業時はご注意いただきますようお願いいたします。
詳細につきましては商品情報下部の「カバー取外し方法」よりご確認をお願いいたします。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| MCR-6A-AC200V |
| フレームサイズ (AF) | コイル電圧 | 補助接点 | モータ容量 (KW) | 型式 |
| AC-3 200/240V | ||||
| 18 | AC200V | 1a | 2.2 | MCR-6A-AC200V |
| AC100V | MCR-6A-AC100V | |||
| DC24V | MCR-6A-DC24V | |||
| 22 | AC200V | 1a1b | 2.5 | MCR-9B-AC200V |
| AC100V | MCR-9B-AC100V | |||
| DC24V | MCR-9B-DC24V | |||
| AC200V | 3.5 | MCR-12B-AC200V | ||
| AC100V | MCR-12B-AC100V | |||
| DC24V | MCR-12B-DC24V | |||
| AC200V | 4.5 | MCR-18B-AC200V | ||
| AC100V | MCR-18B-AC100V | |||
| DC24V | MCR-18B-DC24V | |||
| AC200V | 5.5 | MCR-22B-AC200V | ||
| AC100V | MCR-22B-AC100V | |||
| DC24V | MCR-22B-DC24V | |||
| 40 | AC200V | 7.5 | MCR-32A-AC200V | |
| AC100V | MCR-32A-AC100V | |||
| 65 | AC200V | 15 | MCR-50A-AC200V | |
| AC100V | MCR-50A-AC100V | |||
| AC200V | 18.5 | MCR-65A-AC200V | ||
| AC100V | MCR-65A-AC100V |
外形図
| 型番 | ACコイル | DCコイル |
| MCR-6A-□□□□□V |  |  |
MCR-9B-□□□□□V MCR-12B-□□□□□VMCR-18B-□□□□□V MCR-22B-□□□□□V |  |  |
MCR-32A-□□□□□V MCR-40A-□□□□□V |  | ー |
| MCR-50A-□□□□□V MCR-65A-□□□□□V |  | ー |
<回路図>
MCR-6A-□□
MCR-9B-□□～MCR-65A-□□
概要仕様
＜仕様＞
| 型式 | MCR-6A | MCR-9B | MCR-12B | MCR-18B | MCR-22B | MCR-32A | MCR-50A | MCR-65A |
| 定格操作電圧 | 690Ｖ | 690V | ||||||
| 定格絶縁電圧 | 690Ｖ | 1000V | ||||||
| 定格周波数 | 50/60Ｈz | 50/60Hz | ||||||
| 定格インパルス 耐電圧 | 6ＫＶ | 8KV | ||||||
| 最大動作回数／時間 | 1800回／１h | 1800回／１h | ||||||
| 機械的寿命 | 1500万回 | 1200万回 | ||||||
| 電気的寿命 | 250万回 | 200万回 | ||||||
| 電流、電力AC-1 | 25 | 25 | 25 | 32 | 40 | 50 | 70 | 100 |
| AC-3 200/240V KW | 2.2 | 2.5 | 3.5 | 4.5 | 5.5 | 7.5 | 15 | 18.5 |
| A | 9 | 11 | 13 | 18 | 22 | 32 | 55 | 65 |
| 380/440V KW | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| A | 7 | 9 | 12 | 18 | 22 | 32 | 50 | 65 |
| 500/550V KW | 3 | 4 | 7.5 | 7.5 | 15 | 18.5 | 30 | 33 |
| A | 6 | 7 | 12 | 13 | 20 | 28 | 43 | 60 |
| 690V KW | 3 | 4 | 7.5 | 7.5 | 15 | 18.5 | 30 | 33 |
| A | 4 | 6 | 9 | 9 | 18 | 20 | 28 | 35 |
| UL定格連続電流 A | 25 | 25 | 25 | 40 | 40 | 50 | 70 | 100 |
| 単相110～120Ｖ HP | 0.5 | 0.5 | 0.75 | 1 | 2 | 2 | 3 | 5 |
| 220～240Ｖ HP | 1.5 | 1.5 | 2 | 3 | 3 | 5 | 10 | 15 |
| 三相200～208Ｖ HP | 2 | 2 | 3 | 5 | 7.5 | 7.5 | 20 | 25 |
| 220～240Ｖ HP | 3 | 3 | 5 | 7.5 | 10 | 10 | 25 | 30 |
| 440～480Ｖ HP | 5 | 5 | 7.5 | 10 | 15 | 20 | 40 | 50 |
| 550～600Ｖ HP | 7.5 | 7.5 | 10 | 15 | 20 | 25 | 50 | 60 |
| AC コイル質量 Ｋg | 0.33 | 0.34 | 0.55 | 1.05 | ||||
| サイズ(Ｗ×Ｈ×Ｄ)mm | 45*73.5*80.4 | 45*73.5*86 | 69*83*93 | 79*106*122 | ||||
| DC コイル質量 Ｋg | 0.5 | 0.51 | ― | ― | ||||
| サイズ(Ｗ×Ｈ×Ｄ)mm | 45*73.5*96.6 | 45*73.5*103.6 | ― | ― | ||||
［！］CADデータ記載のDCコイル品のサイズは上記サイズを参照ください。
＜コイル仕様＞
| ■AC コイル | |||||
| 型式 | MCR-6A | MCR-9B | MCR-32A | MCR-50A | |
| MCR-12B | MCR-65A | ||||
| MCR-18B | |||||
| MCR-22B | |||||
| 操作電圧 | ５０Ｈｚ(V) | 100,200Ｖ | |||
| ６０Ｈｚ(V) | 100,200Ｖ | ||||
| ５０／６０Ｈｚ(V) | 100,200Ｖ | ||||
| 制限電圧 | ピックアップ | 85～110％(50Ｈｚ) | |||
| 85～110％(60Ｈｚ) | |||||
| ドロップアウト | 30～60％ | ||||
| コイル 消費電力 | |||||
| AC220V | 突入電力(VA) | 58/56 | 58/56 | 53/50 | 110/104 |
| 50/60Hz | 定格電力(VA) | 9.0/6.0 | 9.0/6.0 | 12.0/9.0 | 13.0/10.0 |
| 動作時間 | クローズ(ｍｓ) | 12．．．22 | 12．．．22 | 12．．．22 | 12．．．22 |
| オープン(ｍｓ) | 4．．．19 | 4．．．19 | 4．．．19 | 4．．．19 | |
| ■DC コイル | |||
| 型式 | MCR-6A | MCR-9B | |
| MCR-12B | |||
| MCR-18B | |||
| MCR-22B | |||
| 操作電圧 | 24V | ||
| 制限電圧 | ピックアップ | 70～110％ | |
| ドロップアウト | 10～30％ | ||
| コイル 消費電力 | 突入電力(VA) | 9 | 9 |
| DC24Ｖ | 定格電力(VA) | 9 | 9 |
| コイル電流 | (A) | 0.4 | 0.4 |
| 動作時間 | クローズ(ｍｓ) | 35．．．50 | 35．．．50 |
| オープン(ｍｓ) | 4．．．19 | 4．．．19 | |
＜補助接点容量＞
| ■補助接点容量 | ||
| 定格電圧 | 定格電流 | |
| 補助接点容量 | AC120V | 6A |
| AC240V | 3A | |
| AC380V | 1.9A | |
| AC480V | 1.5A | |
| AC500V | 1.4A | |
| AC600V | 1.2A | |
| DC125V | 1.1A | |
DC250V | 0.55A | |
DC400V | 0.31A | |
DC500V | 0.27A | |
| DC600V | 0.2A | |
＜結線仕様＞
| 型式 | 端子台 ねじサイズ | ねじ タイプ | 圧着端子 | 撚り線 |
 |  | |||
| mm（max） | AWG／mm2 | |||
| MCR-6A-□□ | M3.5 |  | 8.3 | 18～10／1～6 |
| MCR-9B-□□ | M4 | 9.6 | ||
| MCR-12B-□□ | 16～10／1～6 | |||
| MCR-18B-□□ | 16～8／1.5～10 | |||
| MCR-22B-□□ | 14～8／2.5～10 | |||
| MCR-32A-□□ | 12.8 | 12～8／2.5～10 | ||
| MCR-50A-□□ | M6 |  | 10～4／6～25 | |
| MCR-65A-□□ | 14 | 8～3／10～35 |
カバー取外し方法
丸端子を使用する場合はカバーを取り外してください。（KHK6～22）
KHK32～65は端子カバーを外せば丸端子が使用できます。
［！］カバーと商品本体は別々の部品となっております。
［！］商品本体からカバーを取外す際に強い力を加えた場合、破損する恐れがあります。
作業時はご注意いただきますようお願いいたします。
| （1） | （2） | （3） | （4） | |||
 |  |  | |  | |  |
| 隙間にマイナスドライバーを入れ 上に押し上げる | 反対側も同じ要領で外す 次にカバー下部も同じく外す | |||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,001円 ( 8,801円 ) | 在庫品1日目当日出荷可能 |
8,001円 ( 8,801円 ) | 在庫品1日目当日出荷可能 |
8,890円6,223円 ( 6,845円 ) | 在庫品1日目当日出荷可能 |
12,033円 ( 13,236円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
低価格でも世界最長の開閉寿命のコンタクタです。容易に付属装置の取付が可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了情報】当シリーズ商品は在庫無くなり次第で販売終了予定となります。
在庫状況次第で期日より早く受注受付終了となる場合がございますのでご容赦ください。
推奨代替品につきましてはこちらとなります。
仕様の違いをご確認いただきますようよろしくお願いいたします。 - 商品本体からカバーを取外す際に強い力を加えた場合、破損する恐れがあります。
お手数おかけしますが、作業時はご注意いただきますようお願いいたします。
詳細につきましては商品情報下部の「カバー取外し方法」よりご確認をお願いいたします。
【ココが特長】
●電磁接触器を低価格で発売開始しました。
●認証試験を通じたＣＥマーキング対応品です。
●端子カバーは、標準装備されています。
●世界最長の開閉寿命 EC60947-4-1(JIS C 8201-4-1,JEM1038）
電気的寿命２５０万回（ヨーロッパＡ社２００万回、日本Ｂ社２００万回）
機械的寿命２５００万回（ヨーロッパＡ社１６００万回、日本Ｂ社１０００万回）
●電磁接触器を低価格で発売開始しました。
●認証試験を通じたＣＥマーキング対応品です。
●端子カバーは、標準装備されています。
●世界最長の開閉寿命 EC60947-4-1(JIS C 8201-4-1,JEM1038）
電気的寿命２５０万回（ヨーロッパＡ社２００万回、日本Ｂ社２００万回）
機械的寿命２５００万回（ヨーロッパＡ社１６００万回、日本Ｂ社１０００万回）
コイル電流（AC100V時）
MCR-6A～MCR-22B：50Ｈz／0.09A、60Ｈz／0.06A
MCR-32A：50Ｈz／0.12A、60Ｈz／0.09A
MCR-50A～MCR-65A：50Ｈz／0.13A、60Ｈz／0.1A
MCR-6A～MCR-22B：50Ｈz／0.09A、60Ｈz／0.06A
MCR-32A：50Ｈz／0.12A、60Ｈz／0.09A
MCR-50A～MCR-65A：50Ｈz／0.13A、60Ｈz／0.1A
コイル電流（AC200V時）
MCR-6A～MCR-22B：50Ｈz／0.045A、60Ｈz／0.03A
MCR-32A：50Ｈz／0.06A、60Ｈz／0.045A
MCR-50A～MCR-65A：50Ｈz／0.075A、60Ｈz／0.05A
MCR-6A～MCR-22B：50Ｈz／0.045A、60Ｈz／0.03A
MCR-32A：50Ｈz／0.06A、60Ｈz／0.045A
MCR-50A～MCR-65A：50Ｈz／0.075A、60Ｈz／0.05A
コイル電流（DC24V時）
MCR-6A-MCR-22B：0.4A
MCR-6A-MCR-22B：0.4A
② 単相利用時の配線方法
単相でご使用される場合は、R-U、T-Wへ接続して下さい。
③ 本体の印字情報をCADデータに追加しました
配線のご指示などにご活用ください。
単相でご使用される場合は、R-U、T-Wへ接続して下さい。
③ 本体の印字情報をCADデータに追加しました
配線のご指示などにご活用ください。
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

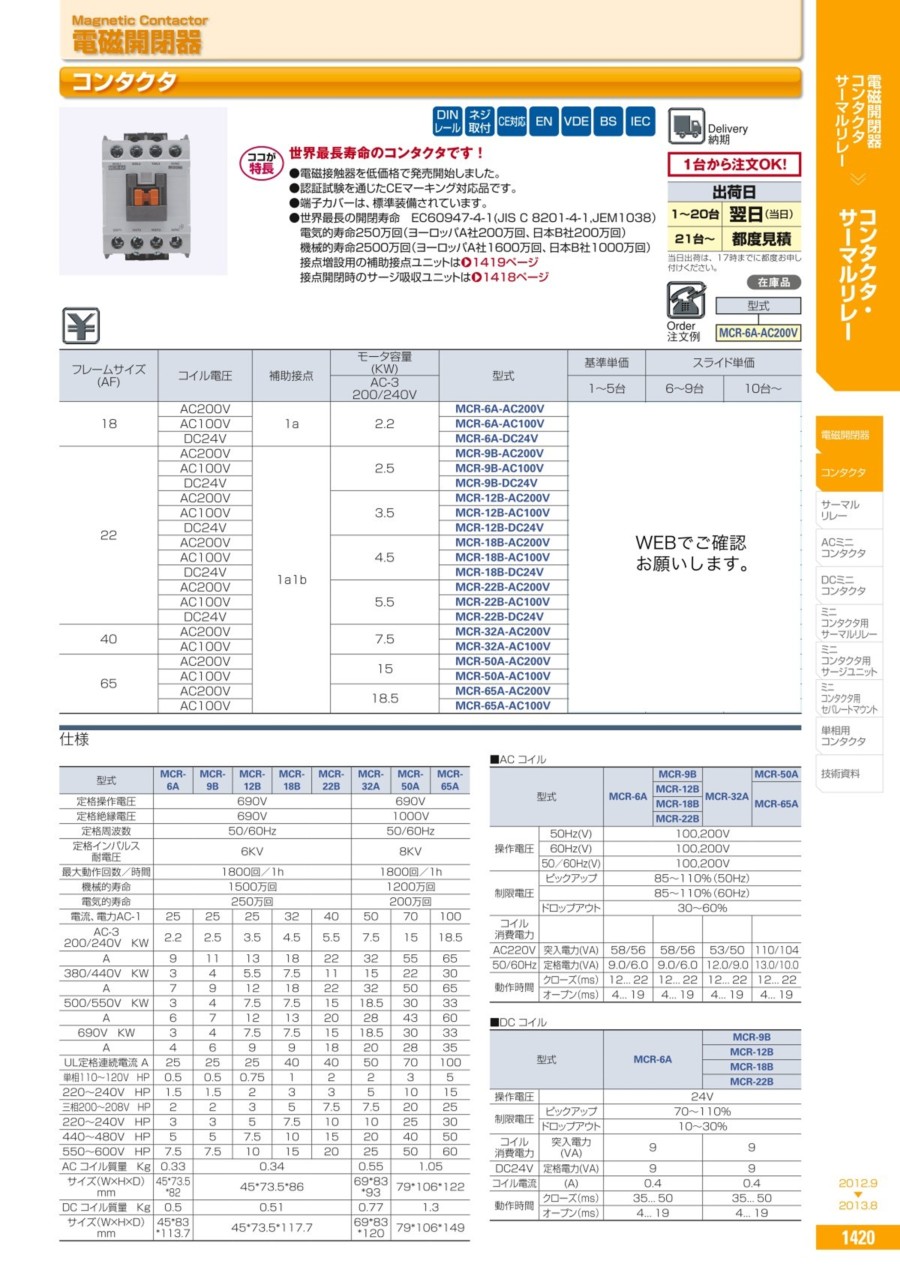

カタログ
