LS ELECTRIC (旧LS産電)

MCシリーズコンタクタ

カタログ |

通常単価(税別): 1,901円～12,033円

税込単価: 2,091円～13,236円

低価格でも長開閉寿命のコンタクタです。容易に付属装置の取付が可能です。

種類
電磁接触器
動作方式
非可逆式
極数
3

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本シリーズの商品はミスミブランドの電磁接触器（サーマルリレー）との組み合わせでのご使用は推奨しておりません。ミスミホームページ記載のメーカー名をご確認いただき、メーカー名を揃えてご使用をお願いいたします。
仕様変更により2024年12月1日から電磁接触器の商品本体とカバーが「合体している商品」と「分離している商品」が混在となります。
新旧混合出荷となる可能性がある旨、予めご了承ください。
商品本体とカバーが「合体している商品」のカバーの取外しにつきましては商品情報の下部「カバー取外し方法」よりご確認をお願いいたします。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

規格表

フレームサイズ (AF)	コイル電圧	補助接点	モータ容量 (KW)	型式
			AC-3 200/240V
18	AC200V	1a	2.2	MC-6A-AC200V-1A
	AC100V			MC-6A-AC100V-1A
	DC24V			MC-6A-DC24V-1A
22	AC200V	1a1b	2.5	MC-9B-AC200V-1A1B
	AC100V			MC-9B-AC100V-1A1B
	DC24V			MC-9B-DC24V-1A1B
	AC200V		3.5	MC-12B-AC200V-1A1B
	AC100V			MC-12B-AC100V-1A1B
	DC24V			MC-12B-DC24V-1A1B
	AC200V		4.5	MC-18B-AC200V-1A1B
	AC100V			MC-18B-AC100V-1A1B
	DC24V			MC-18B-DC24V-1A1B
	AC200V		5.5	MC-22B-AC200V-1A1B
	AC100V			MC-22B-AC100V-1A1B
	DC24V			MC-22B-DC24V-1A1B
40	AC200V	2a2b	7.5	MC-32A-AC200V-2A2B
	AC100V			MC-32A-AC100V-2A2B
65	AC200V		15	MC-50A-AC200V-2A2B
	AC100V			MC-50A-AC100V-2A2B
	AC200V		18.5	MC-65A-AC200V-2A2B
	AC100V			MC-65A-AC100V-2A2B

外形図

型番	ACコイル	DCコイル
MC-6A-□□□□□-1A
MC-9B-□□□□□-1A1B MC-12B-□□□□□-1A1B MC-18B-□□□□□-1A1B MC-22B-□□□□□-1A1B
MC-32A-□□□□□-2A2B		―
MC-50A-□□□□□-2A2B MC-65A-□□□□□-2A2B		―

<回路図>

MC-6A-□□-1A

MC-9B-□□-1A1B～MC-22B-□□-2A2B

MC-32A-□□-2A2B～MC-65A-□□-2A2B

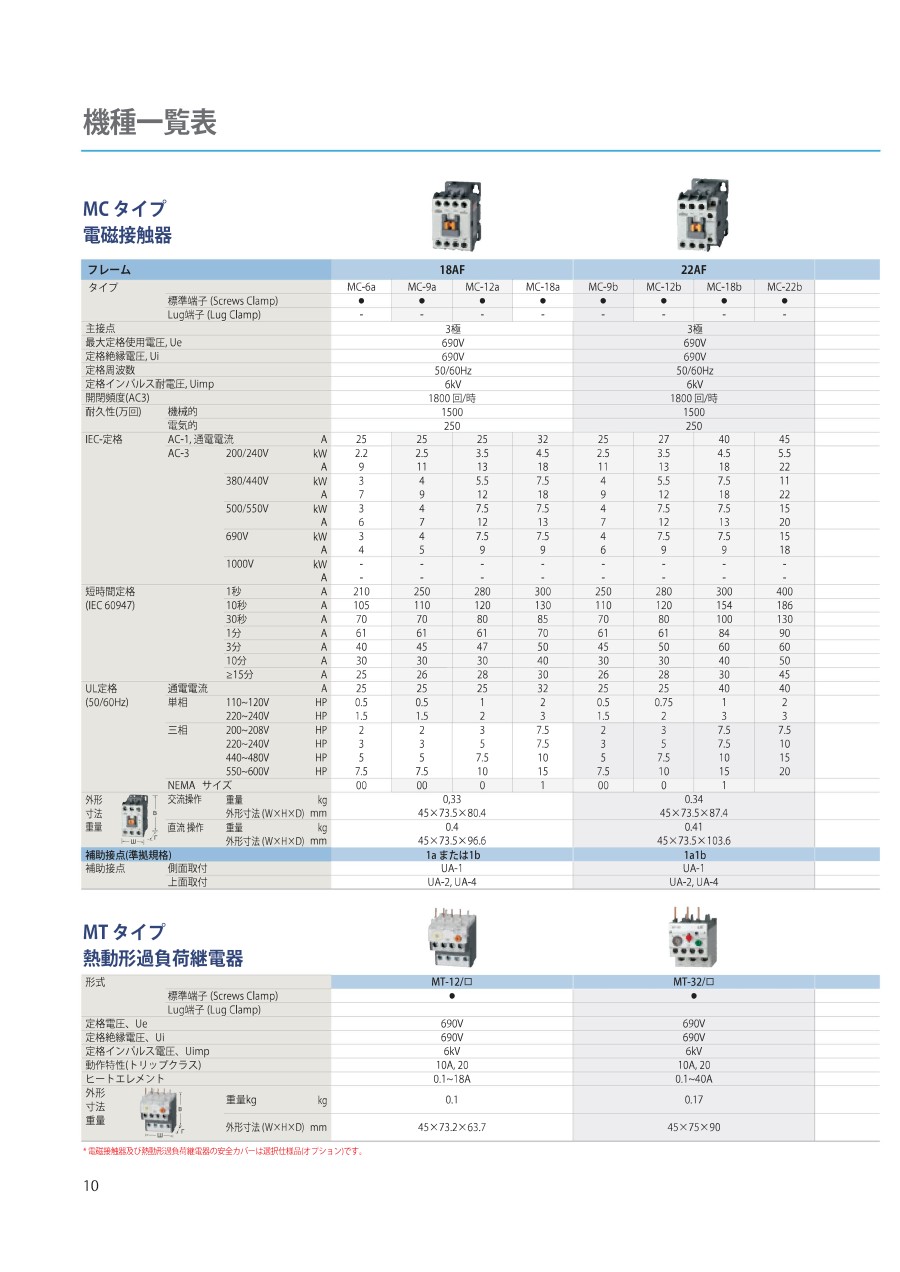

概要仕様

＜仕様＞

フレーム				18AF	22AF				40AF	65AF
タイプ				MC-6A	MC-9B	MC-12B	MC-18B	MC-22B	MC-32A	MC-50A	MC-65A
	標準端子（Screws Clanp）			●	●	●	●	●	●	●	●
	Lug端子（Lug Clanp）			-	-	-	-	-	-	-	-
主接点				3極					3極
最大定格使用電圧,Ue				690V					1000V
定格絶縁電圧,Ui				690V					1000V
定格周波数				50/60Ｈz					50/60Hz
定格インパルス耐電圧,Uimp				6KV					8KV
開閉頻度(AC3)				1800回／時					1800回／時	1200回／時
耐久性(万回)	機械的			1500					1200
	電気的			250					200
IEC-定格	AC-1,通電電流		A	25	25	27	40	45	55	100	115
	AC-3	200/240V	kW	2.2	2.5	3.5	4.5	5.5	7.5	15	18.5
			A	9	11	13	18	22	32	55	65
		380/440V	kW	3	4	5.5	7.5	11	15	22	30
			A	7	9	12	18	22	32	50	65
		500/550V	kW	3	4	7.5	7.5	15	18.5	30	33
			A	6	7	12	13	20	28	43	60
		690V	kW	3	4	7.5	7.5	15	18.5	30	33
			A	4	6	9	9	18	20	28	35
		1000V	kW	-	-	-	-	-	22	30	30
			A	-	-	-	-	-	17	23	23
短時間定格		1秒	A	210	250	280	300	400	600	1000	1050
(lEC 60947)		10秒	A	105	110	120	154	186	260	550	700
		30秒	A	70	70	80	100	130	160	330	380
		1分	A	61	61	61	84	90	100	250	270
		3分	A	40	45	50	60	60	70	150	200
		10分	A	30	30	30	40	50	55	90	120
		≥15分	A	25	26	28	30	45	50	87	96
UL定格	連続電流		A	25	25	25	40	40	50	70	100
(50/60Hz)	単相	110～120Ｖ	HP	0.5	0.5	0.75	1	2	3	3	5
		220～240Ｖ	HP	1.5	1.5	2	3	3	5	10	15
	三相	200～208Ｖ	HP	2	2	3	7.5	7.5	7.5	20	25
		220～240Ｖ	HP	3	3	5	7.5	10	10	25	30
		440～480Ｖ	HP	5	5	7.5	10	15	20	40	50
		550～600Ｖ	HP	7.5	7.5	10	15	20	25	50	60
	NEMA　サイズ			00	00	0	1	-	1P	-	-
外形寸法重量	交流操作	重量	kg	0.33	0.34				0.55	1.05
		外形寸法(W×H×D)	mm	4573.5 80.4	4573.587.4				6983 90	79106119
	直流操作	重量	kg	0.4	0.41				0.77	1.3
		外形寸法(W×H×D)	mm	4573.5 96.6	4573.5103.6				6983 117.1	79106146.4
補助接点(準拠規格)				1a	1a1b				2a2b
補助接点	側面取付			UA-1					UA-1
	上面取付			UA-2,UA-4					UA-2,UA-4

＜結線仕様＞

型式	ねじタイプ	圧着端子	撚り線

		AWG／mm²
MC-6A-□□		18～8/1～10	18～10／1～6
MC-9B-□□
MC-12B-□□
MC-18B-□□
MC-22B-□□
MC-32A-□□			14～8／2.5～10
MC-50A-□□		12～4/1～25	ー
MC-65A-□□			ー

カバー取外し方法

丸端子を使用する場合はカバーを取外してください。（MCT6～22）
MCT32～65は端子カバーを外せば丸端子が使用できます。
［！］仕様変更により2024年12月1日から商品本体とカバーが「合体している商品」と「分離している商品」が混在となります。
新旧混合出荷となる可能性がある旨、予めご了承ください。
［！］商品本体とカバーが合体している商品について、カバーと商品本体は別々の部品となっております。
［！］商品本体からカバーを取外す際に強い力を加えた場合、破損する恐れがあります。
作業時はご注意いただきますようお願いいたします。

（1）	（2）	（3）	（4）

隙間にマイナスドライバーを入れ上に押し上げる		反対側も同じ要領で外す次にカバー下部も同じく外す

型番リスト

表示件数

型番

モータ容量 AC400V～440V級

(kW/A)

モータ容量 AC200V～220V級

(kW/A)

コイル定格電圧

(V)

補助接点

代表規格

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

最小発注数量

3/7	2.2/9	AC100	1a	CE / UL / CUL / CSA	73.5	45	80.4	1個
3/7	2.2/9	AC200	1a	CE / UL / CUL / CSA	73.5	45	80.4	1個
3/7	2.2/9	DC24	1a	CE / UL / CUL / CSA	73.5	45	96.6	1個
4/9	2.5/11	AC100	1a1b	-	73.5	45	87.4	1個
4/9	2.5/11	AC200	1a1b	-	73.5	45	87.4	1個
4/9	2.5/11	DC24	1a1b	-	73.5	45	103.6	1個
5.5/12	3.5/13	AC100	1a1b	-	73.5	45	87.4	1個
5.5/12	3.5/13	AC200	1a1b	-	73.5	45	87.4	1個
5.5/12	3.5/13	DC24	1a1b	-	73.5	45	103.6	1個
7.5/18	4.5/18	AC100	1a1b	-	73.5	45	87.4	1個
7.5/18	4.5/18	AC200	1a1b	-	73.5	45	87.4	1個
7.5/18	4.5/18	DC24	1a1b	-	73.5	45	103.6	1個
11/22	5.5/22	AC100	1a1b	CE / UL	73.5	45	87.4	1個
11/22	5.5/22	AC200	1a1b	CE / UL	73.5	45	87.4	1個
11/22	5.5/22	DC24	1a1b	CE / UL	73.5	45	103.6	1個
15/32	7.5/32	AC100	2a2b	CE / UL / CUL / CSA	83	69	90	1個
15/32	7.5/32	AC200	2a2b	CE / UL / CUL / CSA	83	69	90	1個
22/50	15/55	AC100	2a2b	CE / UL / CUL / CSA	106	79	119	1個
22/50	15/55	AC200	2a2b	CE / UL / CUL / CSA	106	79	119	1個
30/65	18.5/65	AC100	2a2b	CE / UL / CUL / CSA	106	79	119	1個
30/65	18.5/65	AC200	2a2b	CE / UL / CUL / CSA	106	79	119	1個

通常単価(税別) (税込単価)	通常出荷日

1,901円 ( 2,091円 )	在庫品1日目当日出荷可能
1,901円 ( 2,091円 )	在庫品1日目当日出荷可能
2,972円 ( 3,269円 )	在庫品1日目当日出荷可能
2,048円 ( 2,253円 )	在庫品1日目当日出荷可能
2,048円 ( 2,253円 )	在庫品1日目当日出荷可能
3,413円 ( 3,754円 )	在庫品1日目当日出荷可能
2,384円 ( 2,622円 )	在庫品1日目当日出荷可能
2,384円 ( 2,622円 )	在庫品1日目当日出荷可能
4,232円 ( 4,655円 )	在庫品1日目当日出荷可能
3,539円 ( 3,893円 )	在庫品1日目当日出荷可能
3,539円 ( 3,893円 )	在庫品1日目当日出荷可能
4,589円 ( 5,048円 )	在庫品1日目当日出荷可能
4,179円 ( 4,597円 )	在庫品1日目当日出荷可能
4,179円 ( 4,597円 )	在庫品1日目当日出荷可能
5,376円 ( 5,914円 )	在庫品1日目当日出荷可能
5,303円 ( 5,833円 )	在庫品1日目当日出荷可能
5,303円 ( 5,833円 )	在庫品1日目当日出荷可能
8,001円 ( 8,801円 )	在庫品1日目当日出荷可能
8,001円 ( 8,801円 )	在庫品1日目当日出荷可能
8,890円 ( 9,779円 )	在庫品1日目当日出荷可能
12,033円 ( 13,236円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

低価格でも長開閉寿命のコンタクタです。容易に付属装置の取付が可能です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本シリーズの商品はミスミブランドの電磁接触器（サーマルリレー）との組み合わせでのご使用は推奨しておりません。ミスミホームページ記載のメーカー名をご確認いただき、メーカー名を揃えてご使用をお願いいたします。
仕様変更により2024年12月1日から電磁接触器の商品本体とカバーが「合体している商品」と「分離している商品」が混在となります。
新旧混合出荷となる可能性がある旨、予めご了承ください。
商品本体とカバーが「合体している商品」のカバーの取外しにつきましては商品情報の下部「カバー取外し方法」よりご確認をお願いいたします。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MCシリーズコンタクタのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 MCシリーズコンタクタ	MS-Nシリーズ電磁接触器	MS-Nシリーズ電磁接触器交流操作形	MS-Nシリーズ可逆式電磁接触器交流操作	MS-Nシリーズ直流用電磁接触器交流操作	MS-Nシリーズ直流操作形直流用電磁接触器
メーカー	LS ELECTRIC (旧LS産電)	三菱電機	三菱電機	三菱電機	三菱電機	三菱電機
通常価格	1,901円-	52,430円 -	42,240円 -	84,524円 -	27,760円	39,260円
通常出荷日	在庫品1日目	在庫品1日目〜	5日目	5日目	在庫品1日目	在庫品1日目
種類	電磁接触器	-	-	-	-	-
動作方式	非可逆式	非可逆式	非可逆式	可逆式	非可逆式	非可逆式
極数	3	3	3	3	3	3

よく一緒に購入される商品

LS ELECTRIC (旧…
MTシリーズサーマルリレー0
通常価格(税別) : 1,796円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
コンタクタ3.8
通常価格(税別) : 2,048円-
通常出荷日 : 在庫品1日目～
当日出荷可能
LS ELECTRIC (旧…
MCTシリーズ可逆型電磁開閉器コイル…0
通常価格(税別) : 7,751円-
通常出荷日 : 在庫品1日目～
当日出荷可能
LS ELECTRIC (旧…
漏電遮断器 EBS□□FB（分電盤型漏電…3.7
通常価格(税別) : 5,670円-
通常出荷日 : 在庫品1日目～
当日出荷可能
富士電機機器制御
制御回路用 CP30Fシリーズサーキッ…0
通常価格(税別) : 2,842円-
通常出荷日 : 19日目
ミスミ
【ＩＤＥＣ】BN,BNHブロック端子台（…4.6
通常価格(税別) : 76円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボ…4.7
通常価格(税別) : -
通常出荷日 : 3日目
オムロン
スイッチング・パワーサプライ S8FS-…4.5
通常価格(税別) : 2,930円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
5/8ポート10/100Mアンマネージド…4.5
通常価格(税別) : 8,900円-
通常出荷日 : 在庫品1日目～
当日出荷可能
