Dsub9芯⇔Dsub9芯 RS232C通信専用
- 通常単価(税別)
- -
- 税込単価
- -
9芯⇔9芯!豊富な結線バリエーションあります！パソコン同士や制御機器同士、また...
詳細情報を確認するご注意
- 【仕様について】
製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。 本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：本ページに記載の全型番 - 結線を自由に指定できるRS232Cケーブル カスタム結線登録タイプはこちら。
- RS232C通信専用の為、最大15mとなります。
M2.6はミリネジ、♯4-40はインチネジの呼びです。
未確定：候補が256型番あります。

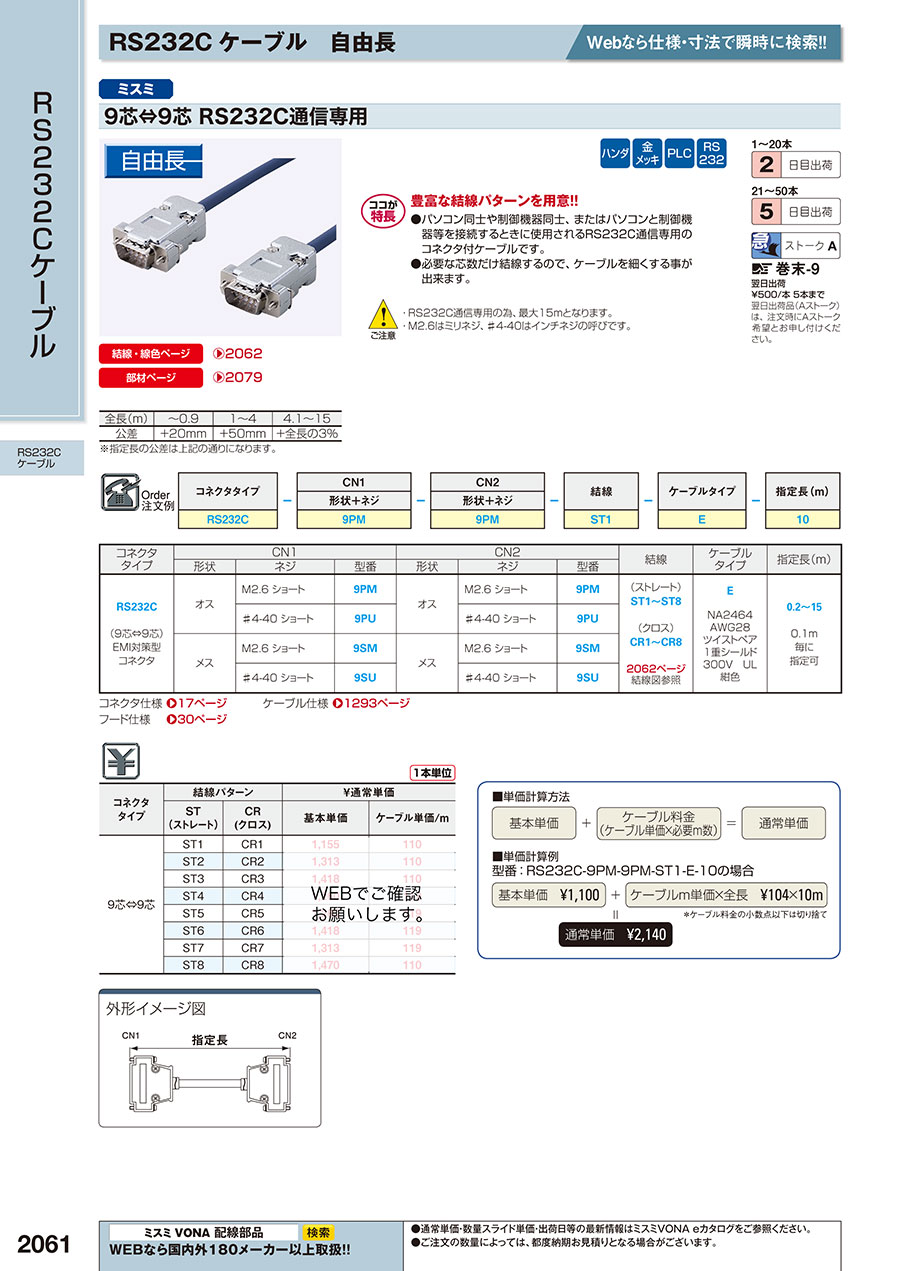

商品仕様
規格表
| コネクタタイプ | − | ＣＮ1 | − | ＣＮ2 | − | 結線 | − | ケーブルタイプ | − | 指定長（ｍ） |
| 形状＋ネジ | 形状＋ネジ | |||||||||
| RS232C | − | 9PM | − | 9PM | − | ST1 | − | E | − | 10 |
| 全長（ｍ） | ～0.9 | １～4 | 4.1～15 | |
| 公差 | ＋20ｍｍ | ＋50ｍｍ | ＋全長の3％ | |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| １本単位 |
| コネクタ タイプ | 結線パターン | |
| ST （ストレート） | CR (クロス) | |
| 9芯⇔9芯 | ST1 | CR1 |
| ST2 | CR2 | |
| ST3 | CR3 | |
| ST4 | CR4 | |
| ST5 | CR5 | |
| ST6 | CR6 | |
| ST7 | CR7 | |
| ST8 | CR8 | |
概要仕様
| コネクタ タイプ | CN1 | CN2 | 結線 | ケーブル タイプ | 指定長（ｍ） | |||||||||
| 形状 | ネジ | 型番 | 形状 | ネジ | 型番 | |||||||||
| RS232C （９芯⇔９芯） EMI対策型 コネクタ | オス | ミリねじ（M2.6）ショート | 9PM | オス | ミリねじ（M2.6）ショート | 9PM | （ストレート） ST1～ST8 （クロス） CR1～CR8 2062ページ 結線図参照 | E NA2464 AWG28 ツイストペア １重シールド 300V UL 紺色 | 0.2～15 0.1ｍ 毎に 指定可能 | |||||
| インチねじ（#4-40）ショート | 9PU | インチねじ（#4-40）ショート | 9PU | |||||||||||
| メス | ミリねじ（M2.6）ショート | 9SM | メス | ミリねじ（M2.6）ショート | 9SM | |||||||||
| インチねじ（#4-40）ショート | 9SU | インチねじ（#4-40）ショート | 9SU | |||||||||||
外形イメージ図
RD・SD・SGの ３ピン結線パターン | ST1 ストレート結線 | CR1 クロス結線 | ||
 |  | |||
ER・DR短絡結線パターン | ST2 ストレート結線 | CR2 クロス結線 | ||
 |  | |||
| ST3 ストレート結線 | CR3 クロス結線 | |||
 |  | |||
無短絡結線パターン （ER・DR接続） | ST4 ストレート結線 | CR4 クロス結線 | ||
 |  | |||
無短絡結線パターン （RS・CS接続） | ST5 ストレート結線 | CR5 クロス結線 | ||
 |  | |||
RS・CS短絡結線パターン | ST6 ストレート結線 | CR6 クロス結線 | ||
 |  | |||
| ST7 ストレート結線 | CR7 クロス結線 | |||
 |  | |||
複合短絡結線パターン | ST8 ストレート結線 | CR8 クロス結線 | ||
 |  | |||
上記に無い結線には対応しておりません。▶2066ページの商品にてカスタムＮＯ．の取得をご検討ください。
※シールドはフードに接続しております。
■部材情報
| 多芯ケーブル | ||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| コネクタ・フード | ||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||
| ケーブル仕上外径・許容電流量 | ||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
※許容電流値はあくまで参考値であって、保証値ではありません。
※部材 NA2464-2P：結線タイプ ST1, ST2, ST7, ST8, CR1, CR2, CR7, CR8
※部材 NA2464-3P：結線タイプ ST3, ST4, ST5, ST6, CR3, CR4, CR5, CR6
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
9芯⇔9芯!豊富な結線バリエーションあります！
パソコン同士や制御機器同士、またはパソコンと制御機器等を接続するときに使用されるRS232C通信専用のコネクタ付ケーブルです。
必要な芯数だけ結線するので、ケーブルを細くする事が出来ます。
ご注意
- 【仕様について】
製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。 本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：本ページに記載の全型番 - 結線を自由に指定できるRS232Cケーブル カスタム結線登録タイプはこちら。
- RS232C通信専用の為、最大15mとなります。
M2.6はミリネジ、♯4-40はインチネジの呼びです。
