5/8ポート10/100Mアンマネージド産業用スイッチングハブ IESH-MB205/208-R
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 8,900円～12,900円
- 税込単価
- 9,790円～14,190円
【用途】・産業用スイッチングハブ【特長】・広温度範囲（−10〜60℃）・ワイド...
詳細情報を確認するご注意
- 本商品は貸出サービスは行っておりません。ご了承ください。
- CADデータは、2Dのみのご提供となります。
- 弊社保証規定は「ミスミ出荷日」から1年間となります。詳細は、保証規定（>>こちら）をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
概要仕様
仕様
| 型式 | IESH-MB205-R | IESH-MB208-R | |
| 通信速度 | 10/100Mbps | ||
| 標準規格※１ | IEEE802.3/802.3u/802.3x ※EtherNet/IP IEEE 802.3標準規格での通信に対応。 管理やモニタリングに非対応 | ||
| レイテンシー | 3,924ns(64Bytesバケット時) | ||
| バッファサイズ | 768 kbits | ||
| キャパシティー | 1600Mbps | ||
| QoS | 非対応 | ||
| 通信ポート | ポート数 | 5 | 8 |
| 通信規格 | 10BASE-T/100BASE-TX | ||
| 推奨ケーブル | CAT5Eストレート或いはクロス ※STPケーブルでの使用も可能です。 その際はRJ45のインターフェースの口金にシールド線を接触させてください。 | ||
| RJ45仕様 | FCC Plug サイズ基準: 6.0198+/-0.127 （MAX：6.146mm、MIN：5.892mm） | ||
| リンク機能 | 全ポート10/100Mbps(Auto MDI/MDI-X対応） | ||
| 最大接続距離 | 100m | ||
| PoE | 非対応 | ||
| 電源ポート | 端子台(最大ケーブル径2.0mm) | ||
| 端子型番 | 5ESDV-3P | ||
| 剥きしろ | 7～8ｍｍ | ||
| 電源入力 | DC12～48V／AC24V | DC12～45V | |
| ACアダプタ（UNI324-2410-PL03B）を使用する場合、変換アダプター（IESH-JACK）をご使用ください ACアダプタ切り落としタイプ（LEAD1）を使用する場合、電源コネクタへ直接配線してください。 極性にご注意ください。 | |||
| 消費電力 | 12 ～ 48 VDC, 0.06 ～ 0.02 A 或いは24 VAC, 0.07 A (max.) | DC24V/0.14A(最大) | |
| 動作表示 | 電源、10/100M | ||
| 材質 | プラスチック(IP30プロテクション) | ||
| 取付 | DINレール | ||
| 動作環境 | 動作 | 温度：－10～60℃、湿度：5～95%RH(結露なきこと) | |
| 保存 | 温度：－40～85℃、湿度：5～95%RH(結露なきこと) | ||
| 平均故障間隔 | MTBF | 3,915,945 hrs | 3,902,526 hrs |
| 製品寿命 | 5年間（非保証・目安） | ||
| 重量・外形寸法(mm) | 111g、25(W)×109(H)×86(D) | 170g、40(W)×109(H)×86(D) | |
| ※突起部含む | ※突起部含む | ||
| 付属品 | マニュアル(日本語) 電源コネクタ | ||
| マニュアルダウンロード先 | IESH-MB205-Rマニュアル | IESH-MB208-Rマニュアル | |
| 規格※2 | CE,FCC，KC（UL、CCC、CSA認証は未取得） | ||
| CE証明書はこちら | CE証明書はこちら | ||
| KC証明書はこちら | KC証明書はこちら | ||
| 外観 | IESH-MB205-R | IESH-MB208-R |
 |  | |
[ ! ] 外形図は
(>>こちら)
[ ! ] ※1. EtherNet/IPの基本的な通信には対応していますが、EtherNet/IP機器としての認証や高度な機能（管理・モニタリング）は非対応です。
基本仕様例）複数機器をLANで接続し通信を中継。自動的にMACアドレスを学習して通信を最適化
カスケード接続
[ ! ] カスケード接続の台数制限はありません。接続距離が100m以内となるようにご注意ください。※接続距離が長くなると通信速度が低下します。
[ ! ] カスケード接続時は、クロスケーブル・ストレートケーブルの何れでも接続可能です。（自動MDI/MDI-X機能搭載）
認証
[ ! ] ※2. 認証の有無につきましては、スイッチングハブの絞り込み条件「認証」よりご選定ください。
■電源入力の配線
ステップ 2: DC ケーブルが緩まないように、小型のマイナス・ドライバを使って
端子台コネクタ前部のワイヤー・クランプ・ネジを締めてください。
ステップ 3: IESH-MB20□-Rの端子台レセプタに端子台コネクタの先端を挿入します。
[ ! ] 配線の色や模様（例：シマ模様、黒）は、極性（＋／−）を示すものではありません。接続時は必ず配線図や仕様を確認してください。
[ ! ] E はアース（接地端子）となります。必要に応じて接続してください。
[ ! ] 電源コネクタへ接続する最大電線径は、2.0mmとなります。
[ ! ] 電源コネクタ型番：5ESDV-03P（DINKLE社製）※単品販売しておりません。
各LEDインジケータの機能は以下の通りです。
| LED | 色 | 状態 | 説明 |
| P | オレンジ | 点灯 | 電源入力に電源が供給されています。 |
| 消灯 | 電源入力に電源が供給されていません。 | ||
| 10M (TP) | 緑 | 点灯 | TPポートが10Mbpsリンクを使用しています。 |
| 点滅 | 10Mbpsでデータを送信中です。 | ||
| 消灯 | TPポートの10Mbps リンクが使用されていません。 | ||
| 100M (TP) | 緑 | 点灯 | TPポートが100Mbpsリンクを使用しています。 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,900円 ( 9,790円 ) | 在庫品1日目当日出荷可能 |
12,900円 ( 14,190円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【用途】
・産業用スイッチングハブ
【特長】
・広温度範囲（−10〜60℃）
・ワイドレンジ電源入力DC12～48V／AC24V（IESH-MB208-RはDC12~45V）
・DINレール取付の薄型設計
・全ポート10/100自動認識Auto,MDI/MDI-X対応
・LEDインジケータ搭載IP30準拠ケース
ご注意
- 本商品は貸出サービスは行っておりません。ご了承ください。
- CADデータは、2Dのみのご提供となります。
- 弊社保証規定は「ミスミ出荷日」から1年間となります。詳細は、保証規定（>>こちら）をご確認ください。
●ワイドレンジ電源入力
（DC12～48V／AC24V）(IESH-MB208-RはDC12~45V)
●DINレール取付の薄型設計
●全ポート10/100自動認識Auto MDI/MDI-X対応
●LEDインジケータ搭載IP30準拠ケース
[ ! ] 筐体：PC、DINレール接続部分：PA66
・STPケーブルでの使用も可能です。その際はRJ45のインターフェースの口金にシールド線を接触させてください。
・外観および仕様は、予告なく変更することがあります。
【新商品情報】
■小型ギガハブ 発売開始！ 商品ページはこちら
■POEハブ 発売開始！ 商品ページはこちら
■小型インダストリアルPC RICOH iFシリーズ
■スマートハブ （可視化・サイバーセキュリティ対応） 商品ページはこちら
仕様変更のお知らせ
変更対象：IESH-MB205-R
変更理由：ICチップのグレードアップによる電源入力を変更いたします。
変更箇所：
1）電源入力仕様の変更
・変更前：12～48VDC
・変更後：12～48VDC/24VAC
2）本体バージョンの変更
・変更前：V2.1.2（本体裏シール表示）
・変更後：V3.0.0（本体裏シール表示）
変更時期：2026年1月ご注文分より、仕様変更後の商品を出荷させていたく予定です。
在庫状況により時期は前後する可能性があります。
[ ! ] バージョン違いは、メーカーの内部仕様変更となり、製品仕様に影響はございません。
使用方法
スイッチングハブの例：
・IESH-MB205-R/IESH-MB208-R （10/100M）
・IESH-MB205-C2E-R/IESH-MB208-C2E-R （10/00M 小型）
・IESH-MB205G-C2E-R/IESH-MB208G-C2E-R （小型ギガ）
・SDS-3006/G3006 （スマートハブ 可視化・プロトコルに対応）
メディアコンバーター：
・IEMC-IMC21-M-SC-R2/IEMC-IMC21-S-SC-R
データーコンバーター：
・PNUIC-UPORT1130-R （USB→RS-422・485）
・NPORT5150 （シリアルRS-232C/422/485）

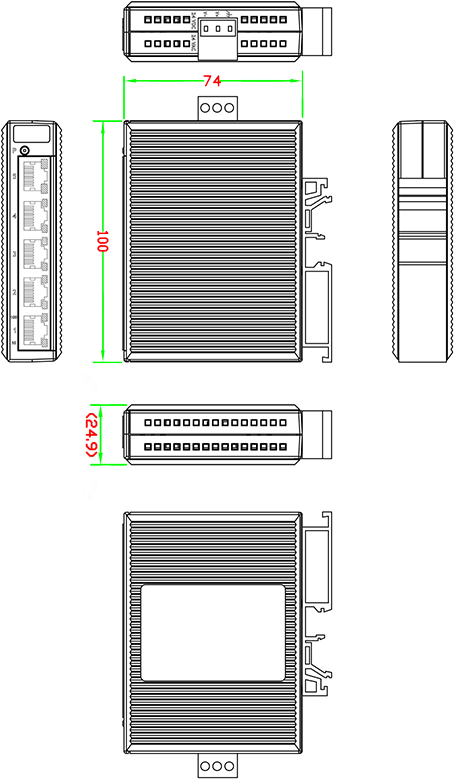

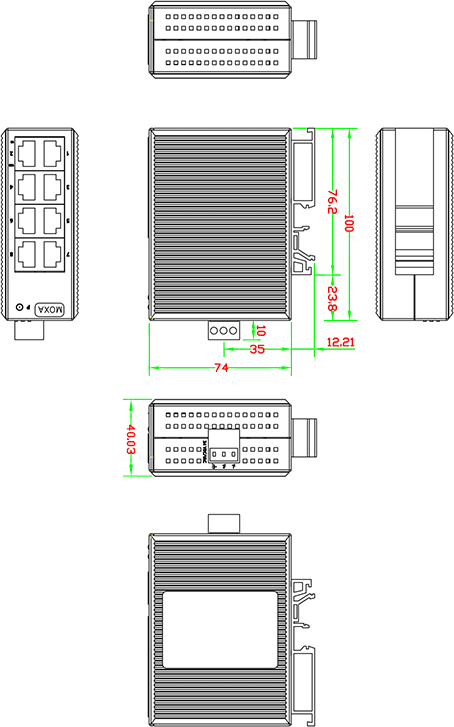

外形図
概要仕様に戻る
IESH-MB205-R
IESH-MB208-R[ ! ] 設置間隔は、上下左右それぞれ50mm以上空けてご使用ください。
[ ! ] 設置向きは、画像の通り垂直方向としてください。
設置方向を変更する際は放熱口を塞がないようにし、周囲に100mm以上の空間を確保してください。
[ ! ] DINレールへの取り付け方については、CADデータダウンロードの 2d_10400224050.zip マニュアルに記載の 「DIN レール・マウント」 欄をご確認お願いします。
[ ! ] 専用DINレールはご用意ありません。35ｍｍ幅のDINレール（参考商品>>こちら）をご検討ください。

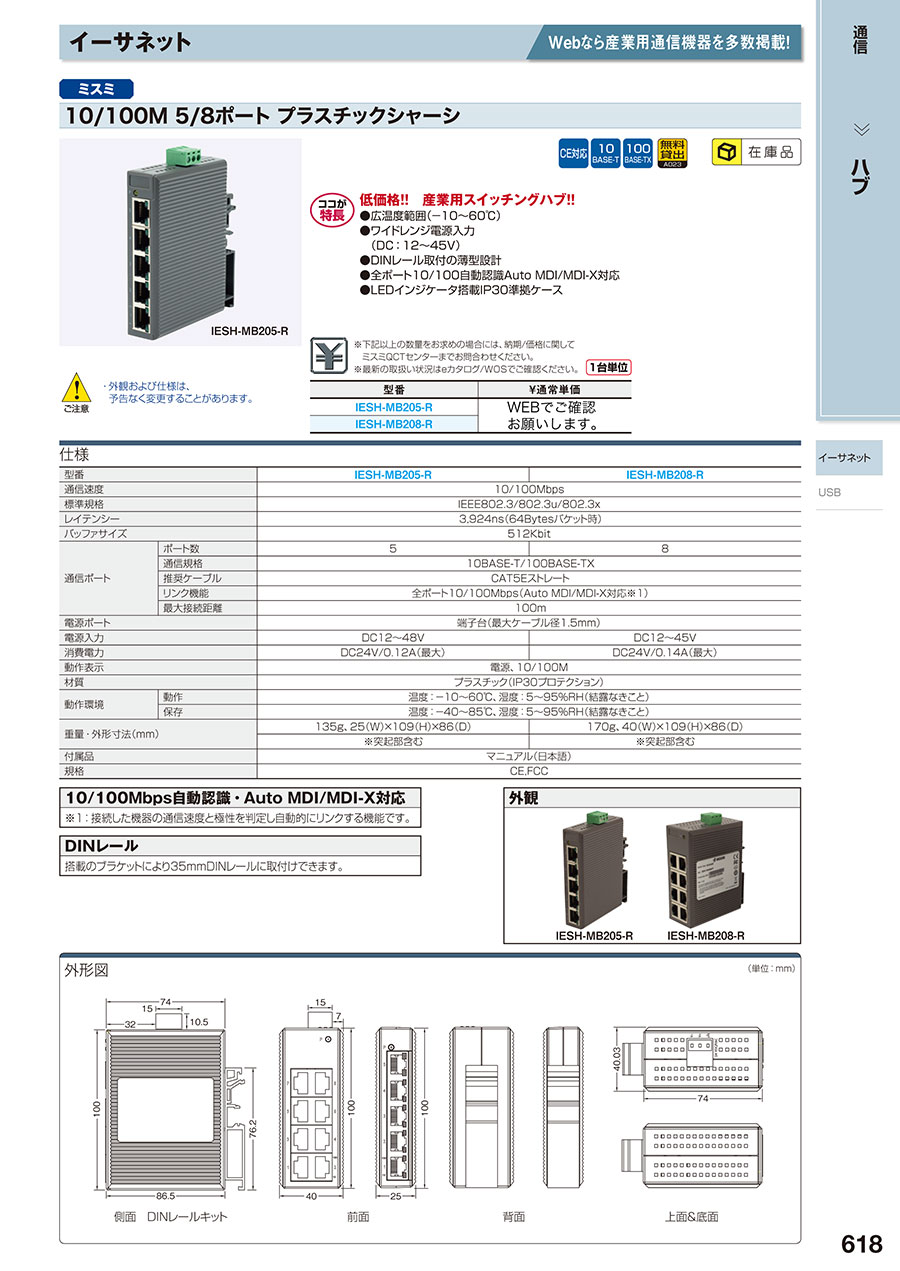

カタログ
