フットスイッチ
- 通常単価(税別)
- 2,860円～13,130円
- 税込単価
- 3,146円～14,443円
通常出荷日：在庫品1日目当日出荷可能
信頼の国内メーカー品。角型をメインに丸型、カバー付品を取り揃え。動作モメンタリ、オルタネイト。接点1a...
詳細を確認未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
注文例
| 型式 |
| MFK-1 |
規格表
| 型式 | サイズ | 踏部 素材 | 形状 | 接点 | 動作 | 定格 | ヒンジ | 保護 構造 | |||||
| 小さい ⇔ 大きい | 薄型 | AC | DC 微少電流 | ||||||||||
| ミニ | 小型 | 汎用 | 大型 | ||||||||||
| MFK-1 | ● | − | − | − | ● | 樹脂 | 角形 | 1c | モメンタリ | ● | − | 後 | IP30 |
| MFKS-1 | ● | − | − | − | ● | ● | ● | ||||||
| MFK-1H | ● | − | − | − | ● | 1a | オルタネイト | ● | − | ||||
| MFVA-1 | − | ● | − | − | ● | 金属 | 1c | モメンタリ | ● | − | 前 | ||
| MFL-1 | − | ● | − | − | − | ● | − | 後 | |||||
| MFL-1H | − | ● | − | − | − | 1a | オルタネイト | ● | − | ||||
| MF-1 | − | − | ● | − | − | 1c | モメンタリ | ● | − | ||||
| MF-1H | − | − | ● | − | − | 1a | オルタネイト | ● | − | ||||
| MFM-1 | − | − | − | ● | − | 産業用半カバー付 | 1c | モメンタリ | ● | − | 前 | IP50 | |
| MFU-1B | − | ● | − | − | ● | EVA | 丸形 | ● | − | − | |||
概要仕様
電線配色 |  |
外形図
| MFK*-1* | MFVA-1 |
 |  ●取付図(底面)  |
| MFL-1* | MF-1* |
 |  |
| MFM-1 | MFU-1B |
 |  |
使用例
詳細仕様
| 型式 | 定格 | 絶縁 抵抗 DC500V | 耐電圧 AC 1分間 | 使用周囲温度 | 使用周囲湿度 | 動作力 N | 使用電線 | 材質 | 質量 g | ||
| mm2 | 芯数 | Ｌ寸 | |||||||||
| MFK-1 | AC250V 6A | 100 MΩ 以上 | 1500 V | −5～ +40℃ | 85%RH以下 | 9.8 | 0.75 | 3 | 1.5m | PC | 290 |
| MFKS-1 | AC250V 3A DC6V 5mA DC12V 2mA DC24V 1mA | 320 | |||||||||
| MFK-1H | AC250V 3A | 2 | 1m | ABS/PC | 250 | ||||||
| MFVA-1 | AC250V 6A | 29.4 | 3 | アルミ 合金 ダイカスト | 260 | ||||||
| MFL-1 | 19.6 | 310 | |||||||||
| MFL-1H | AC250V 3A | 2 | 270 | ||||||||
| MF-1 | AC250V 10A | 34.3 | 1.25 | 3 | 510 | ||||||
| MF-1H | AC250V 6A | 0.75 | 2 | 470 | |||||||
| MFM-1 | AC250V 10A | 32.3 | 1.25 | 3 | 1100 | ||||||
| MFU-1B | AC250V 6A | 0～ +40℃ | 11.7 | 0.75 | 1.5m | ABS/EVA | 340 | ||||
<仕様変更>
※「MFK-1」「MFVA-1」「MFL-1」「MFU-1B」は、在庫限りで定格AC250V 6A ⇒ 定格AC250V 5A に変更となります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,120円 ( 5,632円 ) | 在庫品1日目当日出荷可能 |
5,830円 ( 6,413円 ) | 在庫品1日目当日出荷可能 |
3,260円 ( 3,586円 ) | 在庫品1日目当日出荷可能 |
4,380円 ( 4,818円 ) | 在庫品1日目当日出荷可能 |
4,030円 ( 4,433円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
4,670円 ( 5,137円 ) | 在庫品1日目当日出荷可能 |
13,130円 ( 14,443円 ) | 在庫品1日目当日出荷可能 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
信頼の国内メーカー品。角型をメインに丸型、カバー付品を取り揃え。動作モメンタリ、オルタネイト。接点1a、1cからお選び頂けます。
【ココが特長】
【ご注意】
・モーターは定格の5〜10倍、ランプは10〜15倍、ソレノイドは数倍から２０倍前後等、機器によっては電源スイッチ投入時、大きな始動電流が流れる場合があります。これらの機器に接続して使用される場合、負荷の内容、回路構成等をご確認の上お選びください。
・定格以上の電流が流れる場合は、必ず電磁開閉器等を用いてご使用ください。
・MFKS-1（低電圧微少電流タイプ）は電安法PSEの対象外です。
【ご注意】
・モーターは定格の5〜10倍、ランプは10〜15倍、ソレノイドは数倍から２０倍前後等、機器によっては電源スイッチ投入時、大きな始動電流が流れる場合があります。これらの機器に接続して使用される場合、負荷の内容、回路構成等をご確認の上お選びください。
・定格以上の電流が流れる場合は、必ず電磁開閉器等を用いてご使用ください。
・MFKS-1（低電圧微少電流タイプ）は電安法PSEの対象外です。
・ヒンジの位置または有無については規格表のヒンジ箇所をご確認ください。
・フットスイッチの上部カバー、もしくはペダル部分を踏んで動作させる商品になります。
・フットスイッチの上部カバー、もしくはペダル部分を踏んで動作させる商品になります。
定格電流ＤＣはミニマム値になっております。
<仕様変更>
<仕様変更>
・「MFK-1」「MFVA-1」「MFL-1」「MFU-1B」は、在庫限りで定格AC250V 6A ⇒ 定格AC250V 5A に変更となります。

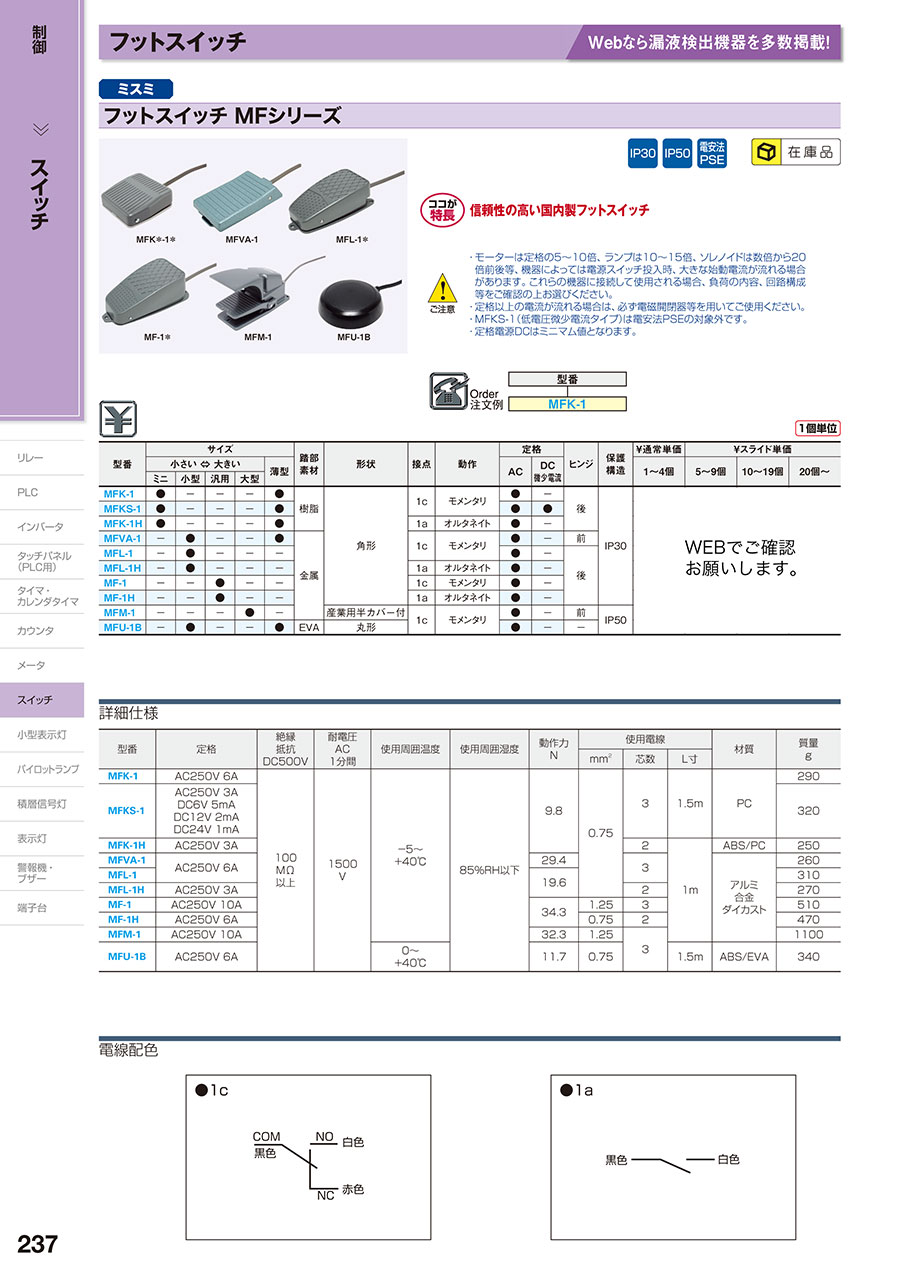

カタログ
