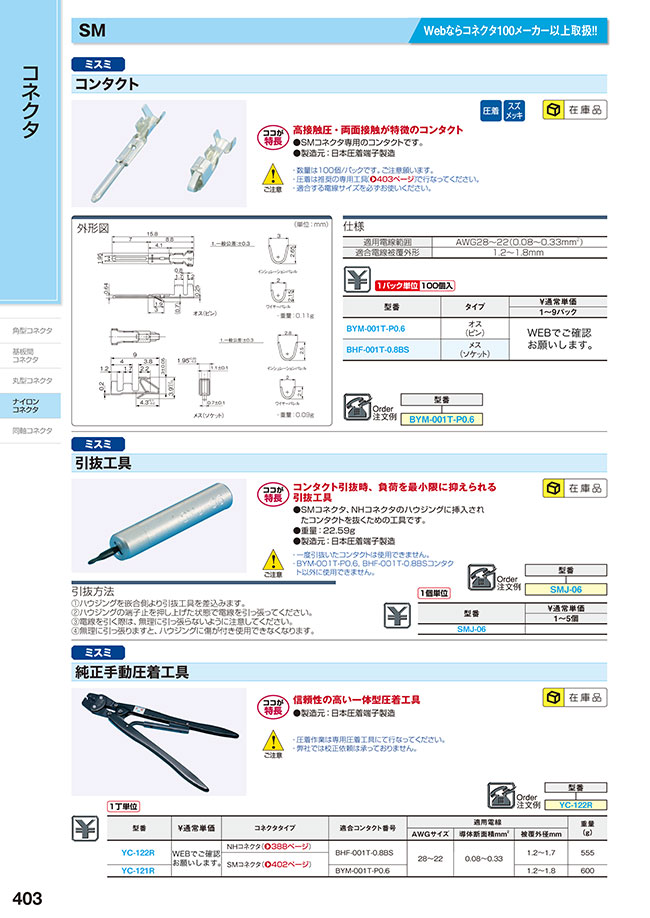

【日本圧着端子製造】SM・NHコネクタ 純正手動圧着工具
- 通常単価(税別)
- 59,899円～61,899円
- 税込単価
- 65,889円～68,089円
通常出荷日：在庫品1日目当日出荷可能
信頼性の高い一体型圧着工具(JST純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
特長
● FA機器等で広く使用されている小型・高密度な中継ナイロンコネクタです。● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
● SMコネクタはUL・CSA・TÜV規格を取得しているため、性質品質ともに安心してお使いいただけます。
UL ：E60389
CSA：LR20812
TÜV：R75050
仕様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC250V | |
| 定格電流 | 3A | |
| 耐電圧 | AC1500V（1分間） | |
| 絶縁抵抗 | 500MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG28〜22（0.08〜0.33mm2） | |
| 適合電線被覆外径 | 1.7〜3.0mm | |
| 使用温度範囲 | −25〜85℃ | |
| 適合パネル厚さ | 0.5〜2.0mm | |
材質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン6（UL94V-0） |
| ハウジング色 | 黒色 |
| 圧着コンタクト | リン青銅/スズメッキ |
結合について
絞り込み条件：1 項目の仕様が未選択です
絶縁被覆外径(mm)
- 1.2～1.7
- 1.2～1.8
出荷日
- すべて
- 当日出荷可能
詳細情報
基本情報
信頼性の高い一体型圧着工具(JST純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計になっています。正確な圧着が可能です。
【ご注意】
・本製品は日本圧着端子製造(JST)製SM・NHコネクタ用の圧着工具です。
・弊社では校正依頼は承っておりません。
・本製品は日本圧着端子製造(JST)製SM・NHコネクタ用の圧着工具です。
・弊社では校正依頼は承っておりません。
【日本圧着端子製造】SM・NHコネクタ 純正手動圧着工具のレビュー
SMコネクタに利用
4
4.02019/08/08
製品の配線にSMコネクタを使用しております。圧着作業をする際に専用工具であるこちらの商品を使用しています。圧着作業におい...もっと読む
1人が参考にしています。
