NB01・CE01　防水　中継アダプタ（バヨネットロック）

通常単価(税別): 6,365円～20,683円

税込単価: 7,002円～22,751円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【特長】悪環境下での外部接続用として最適です。ストレートプラグとアングルプラグに接続します。特殊バネ構...

詳細を確認

よく一緒に見られています

ミスミ

JIS規格丸型防水コネクタストレートプラグ（バヨネットロック）NB01/CE01シリーズ

通常価格(税別)： 5,517円 (税込価格：6,069円)

通常出荷日：在庫品1日目

未確定：候補が39型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

結線タイプ	−	配列No.	−	コンタクト形状	−	ケーブル引出方向
NB0101A	−	20-29	−	P	−	DBSS

結線タイプ	配列No.	コンタクト形状	ケーブル引出方向	芯数	コンタクトサイズ	通常出荷日


NB0101A ハンダ結線 CE0101A 圧着結線	18-1	P オス (ピン) S メス（ソケット）	DBSS （ストレート）	10	#16	NB0101A シリーズ在庫品 CE0101A シリーズ 4日目出荷
	18-11			5	#12
	20-15			7	#12
	20-29			17	#16
	22-14			19	#16
	22-22			4	#8
	22-23			8	#12
	24-10			7	#8
	24-28			24	#16
	28-21			37	#16
CE0101A 圧着結線	18-19A			19	#20
	20-30A			30	#20
	24-52A			52	#20
	28-73A			73	#20

概要仕様

外形図

結線タイプ	配列No.	寸法（mm）			Vネジ	コンタクトサイズ	重量（g）
		全長L以下		φA			NB0101A		CE0101A		ケーブルクランプ取付ネジ
		NB0101A	CE0101A	φA			オス	メス	オス	メス	V
NBO101A ハンダ結線 CE0101A 圧着結線	18-1	58.5	83.5	28.27	1-20UNEF-2A	#16	63.0	68.0	65.0	69.0	1-20UNEF-2A
	18-11	83.5	83.5	28.27	1-20UNEF-2A	#12	82.0	89.0	67.0	71.0	1-20UNEF-2A
	20-15	83.5	83.5	33.95	1 1/8-18UNEF-2A	#12	111.0	121.0	90.0	97.0	1-3/16-18UNEF-2A
	20-29	61.0	83.5	33.95	1 1/8-18UNEF-2A	#16	95.0	101.0	86.0	91.0	1-3/16-18UNEF-2A
	22-14	61.0	83.5	35.22	1 1/4-18UNEF-2A	#16	98.0	107.0	83.0	90.0	1-3/16-18UNEF-2A
	22-22	83.5	83.5			#8	122.0	136.0	87.0	97.0	1-3/16-18UNEF-2A
	22-23	83.5	83.5			#12	112.0	125.0	88.0	97.0	1-3/16-18UNEF-2A
	24-10	83.5	83.5	38.39	1 3/8-18UNEF-2A	#8	161.0	178.0	99.0	109.0	1-7/16-18UNEF-2A
	24-28	65.5	83.5	38.39	1 3/8-18UNEF-2A	#16	126.0	137.0	98.0	107.0	1-7/16-18UNEF-2A
	28-21	70.0	83.5	44.74	1 5/8-18UNEF-2A	#16	183.0	198.0	124.0	136.0	1-7/16-18UNEF-2A
CE0101A 圧着結線	18-19A	-	83.5	28.27	1-20UNEF-2A	#20	-	-	65.0	71.0	1-20UNEF-2A
	20-30A	-	83.5	33.95	1 1/8-18UNEF-2A	#20	-	-	87.0	94.0	1-3/16-18UNEF-2A
	24-52A	-	83.5	38.39	1 3/8-18UNEF-2A	#20	-	-	99.0	111.0	1-7/16-18UNEF-2A
	28-73A	-	83.5	44.74	1 5/8-18UNEF-2A	#20	-	-	125.0	140.0	1-7/16-18UNEF-2A

型番リスト

表示件数

型番

シリーズ	許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	電線接続方法	シェルサイズ	注記　電圧DC	注記　電圧AC	RoHS2（10物質）?	最小発注数量

CE01	13	200/250/500/700	10	オス(プラグ)	圧着	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	非対応	1個
CE01	23	500/700	5	オス(プラグ)	圧着	18	700V	500V	非対応	1個
CE01	23	500/700	5	メス(ソケット)	圧着	18	700V	500V	非対応	1個
CE01	5	200/250	19	オス(プラグ)	圧着	18	250V	200V	非対応	1個
CE01	5	200/250	19	メス(ソケット)	圧着	18	250V	200V	非対応	1個
CE01	23	500/700	7	オス(プラグ)	圧着	20	700V	500V	非対応	1個
CE01	23	500/700	7	メス(ソケット)	圧着	20	700V	500V	非対応	1個
CE01	5	200/250	30	オス(プラグ)	圧着	20	250V	200V	非対応	1個
CE01	5	200/250	30	メス(ソケット)	圧着	20	250V	200V	非対応	1個
CE01	13	500/700	19	オス(プラグ)	圧着	22	700V	500V	非対応	1個
CE01	13	500/700	19	メス(ソケット)	圧着	22	700V	500V	非対応	1個
CE01	46	500/700	4	オス(プラグ)	圧着	22	700V	500V	非対応	1個
CE01	46	500/700	4	メス(ソケット)	圧着	22	700V	500V	非対応	1個
CE01	23	500/700/900/1250	8	オス(プラグ)	圧着	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	非対応	1個
CE01	23	500/700/900/1250	8	メス(ソケット)	圧着	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	非対応	1個
CE01	46	500/700	7	オス(プラグ)	圧着	24	700V	500V	非対応	1個
CE01	46	500/700	7	メス(ソケット)	圧着	24	700V	500V	非対応	1個
CE01	13	200/250	24	オス(プラグ)	圧着	24	250V	200V	非対応	1個
CE01	13	200/250	24	メス(ソケット)	圧着	24	250V	200V	非対応	1個
CE01	5	200/250	52	オス(プラグ)	圧着	24	250V	200V	非対応	1個
CE01	5	200/250	52	メス(ソケット)	圧着	24	250V	200V	非対応	1個
CE01	13	500/700	37	オス(プラグ)	圧着	28	700V	500V	非対応	1個
CE01	13	500/700	37	メス(ソケット)	圧着	28	700V	500V	非対応	1個
CE01	5	200/250	73	オス(プラグ)	圧着	28	250V	200V	非対応	1個
CE01	5	200/250	73	メス(ソケット)	圧着	28	250V	200V	非対応	1個
NB01	13	200/250/500/700	10	オス(プラグ)	ハンダ	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	対応	1個
NB01	13	200/250/500/700	10	メス(ソケット)	ハンダ	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	対応	1個
NB01	23	500/700	5	オス(プラグ)	ハンダ	18	700V	500V	対応	1個
NB01	23	500/700	5	メス(ソケット)	ハンダ	18	700V	500V	対応	1個
NB01	23	500/700	7	オス(プラグ)	ハンダ	20	700V	500V	非対応	1個
NB01	23	500/700	7	メス(ソケット)	ハンダ	20	700V	500V	非対応	1個
NB01	13	500/700	17	メス(ソケット)	ハンダ	20	700V	500V	対応	1個
NB01	13	500/700	19	オス(プラグ)	ハンダ	22	700V	500V	対応	1個
NB01	13	500/700	19	メス(ソケット)	ハンダ	22	700V	500V	非対応	1個
NB01	46	500/700	4	オス(プラグ)	ハンダ	22	700V	500V	対応	1個
NB01	46	500/700	4	メス(ソケット)	ハンダ	22	700V	500V	非対応	1個
NB01	23	500/700/900/1250	8	オス(プラグ)	ハンダ	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	対応	1個
NB01	23	500/700/900/1250	8	メス(ソケット)	ハンダ	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	非対応	1個
NB01	13	200/250	24	オス(プラグ)	ハンダ	24	250V	200V	対応	1個

通常単価(税別) (税込単価)	通常出荷日

6,459円 ( 7,105円 )	9日目
6,571円 ( 7,228円 )	9日目
6,944円 ( 7,638円 )	9日目
6,365円 ( 7,002円 )	9日目
7,784円 ( 8,562円 )	9日目
7,224円 ( 7,946円 )	9日目
7,560円 ( 8,316円 )	9日目
7,149円 ( 7,864円 )	9日目
8,195円 ( 9,015円 )	9日目
10,789円 ( 11,868円 )	9日目
11,256円 ( 12,382円 )	9日目
10,845円 ( 11,930円 )	9日目
11,331円 ( 12,464円 )	9日目
10,883円 ( 11,971円 )	9日目
11,237円 ( 12,361円 )	9日目
9,912円 ( 10,903円 )	9日目
10,267円 ( 11,294円 )	9日目
9,688円 ( 10,657円 )	9日目
8,092円 ( 8,901円 )	9日目
9,688円 ( 10,657円 )	9日目
8,092円 ( 8,901円 )	9日目
14,821円 ( 16,303円 )	9日目
16,035円 ( 17,639円 )	9日目
14,859円 ( 16,345円 )	9日目
17,808円 ( 19,589円 )	9日目
10,937円 ( 12,031円 )	在庫品1日目当日出荷可能
12,574円 ( 13,831円 )	在庫品1日目当日出荷可能
9,827円 ( 10,810円 )	在庫品1日目当日出荷可能
11,005円 ( 12,106円 )	在庫品1日目当日出荷可能
10,736円 ( 11,810円 )	在庫品1日目当日出荷可能
12,356円 ( 13,592円 )	在庫品1日目当日出荷可能
15,490円 ( 17,039円 )	在庫品1日目当日出荷可能
19,098円 ( 21,008円 )	在庫品1日目当日出荷可能
20,683円 ( 22,751円 )	在庫品1日目当日出荷可能
15,382円 ( 16,920円 )	在庫品1日目当日出荷可能
18,145円 ( 19,960円 )	在庫品1日目当日出荷可能
15,450円 ( 16,995円 )	在庫品1日目当日出荷可能
17,428円 ( 19,171円 )	在庫品1日目当日出荷可能
16,022円 ( 17,624円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
悪環境下での外部接続用として最適です。
ストレートプラグとアングルプラグに接続します。
特殊バネ構造による半ひねりのバヨネットロックで手軽に確実な嵌合を確認できます。
嵌合時IP67クラスの防水構造になっているため、水や油のかかる場所での使用に適しています。
ミスミではバックシェルを装着して販売しています。
【用途】
ケーブルの延長や機器間の中継に最適です。

【ココが特長】
ケーブルの延長や機器間の中継に最適
●ストレートプラグとアングルプラグに接続します。
●特殊バネ構造による半ひねりのバヨネットロックで手軽に確実な嵌合を確認できます。
●嵌合時IP67クラスの防水構造になっているため､水や油のかかる場所での使用に適しています｡
●ミスミではバックシェルを装着して販売しています。
【基本仕様】
定格電流、電圧、適応電線などの基本仕様はこちら
【ご注意】
・圧着タイプ（CE0101A）のコンタクトは別売りです。P287
・ケーブル引出口にはケーブルを押さえる機能はついておりません。
・防水ケーブルクランプ（P214）を合わせてお使いください。
・中継アダプタ同士は嵌合しません。
・CE01シリーズは第一電子工業製品をミスミ型番で販売しております。

カタログ

商品TOP

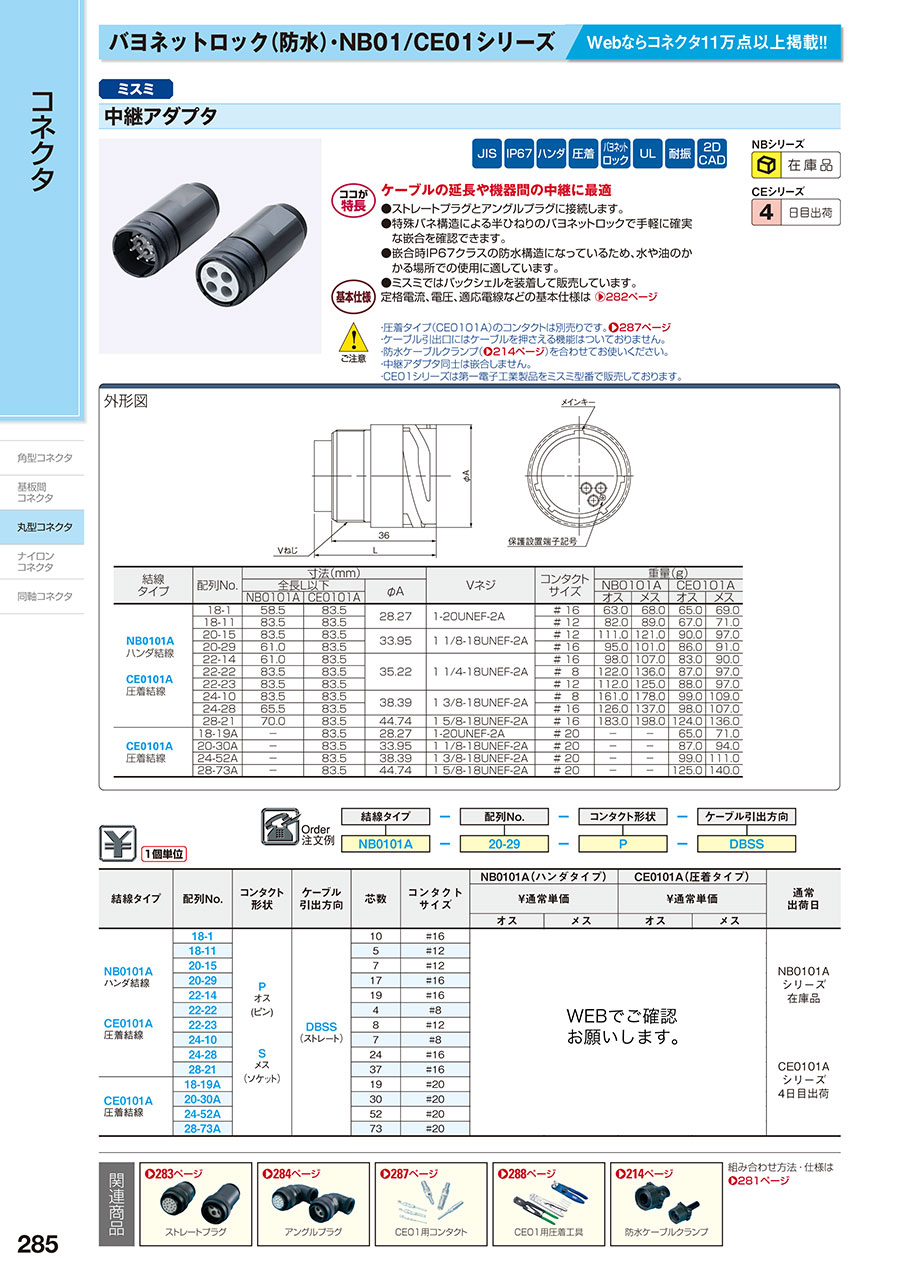

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
