中継用分岐ターミナル （40芯⇒10芯4分岐）
- 通常単価(税別)
- 1,268円634円
- 税込単価
- 1,395円697円
通常出荷日：在庫品1日目当日出荷可能
【用途】MILソケットコネクタを4分岐する中継ターミナル中継用分岐ターミナル（40芯⇒10芯4分岐）【...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MWS-B3201の仕様・寸法情報
コネクタ
MILコネクタ
端子台クランプ
ネジ
極数(極)
40
取付方法
DINレール/直付け
対応機器
PLC
寸法 縦(mm)
57
寸法 横(mm)
80
寸法 奥行き(mm)
43
端子台極数(極)
-
端子台タイプ
-
結線方式
コネクタ
-
-
chemSHERPA
調査中
商品仕様
規格表
概要仕様
■推奨ハーネスは、HIFSシリーズ商品ページ〜
仕様
| 定格電圧 | DC24V |
| 定格電流 | 1A |
| 入力コネクタ | MIL規格40芯 |
| 出力コネクタ | MIL規格10芯×4 |
| 質量 | 105g |
端子台仕様
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | ＞5000MΩ DC500V |
| 適用電線 | AWG16～26 |
| 締め付けトルク | 5.0Ib−inchi(0.565N・m) |
| 周囲温度範囲 | −55℃～＋105℃ |
材質
| 端子台 | ポリアミド66 UL94V−0 |
| ケース | PC＋ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
詳細情報
基本情報
【用途】
MILソケットコネクタを4分岐する中継ターミナル
中継用分岐ターミナル（40芯⇒10芯4分岐）
【特長】
・PLCの信号を8点ごとに分岐するのに有効
・横幅80mmの省スペース設計
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●PLCの信号を8点ごとに分岐するのに有効
●横幅80mmの省スペース設計
・PLCとの接続は、MIL40芯コネクタになります。
・PLCのピンアサインについて、機器側の仕様をご確認の上ご注文願います。
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

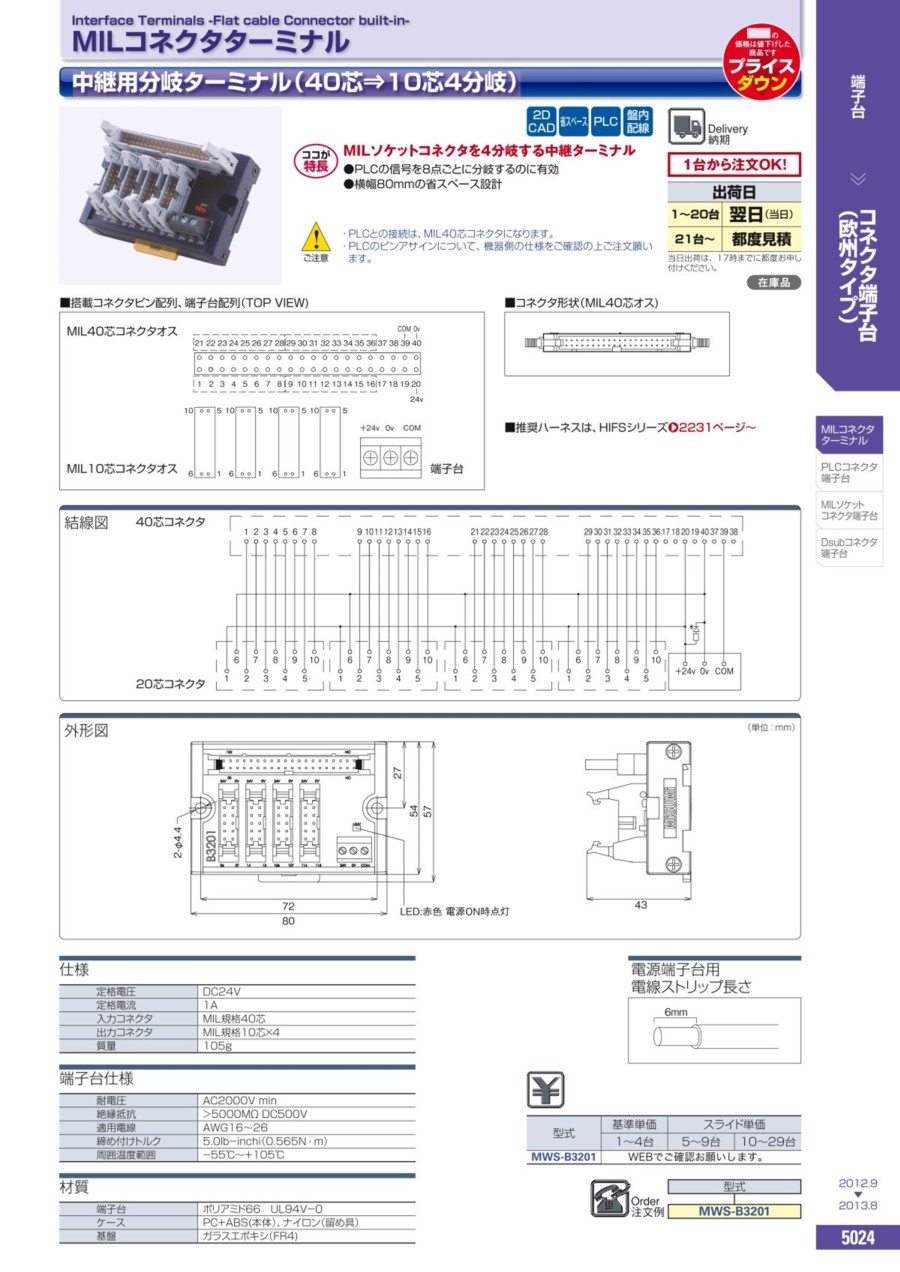

カタログ
