エレクトロニクス部品技術窓口
MWS-Bシリーズ
- 通常単価(税別)
- 2,029円～2,580円
- 税込単価
- 2,232円～2,838円
【用途】MILソケットコネクタ搭載のネジクランプ式端子台MWSシリーズ欧型コネ...
詳細情報を確認する- コネクタ
- MILコネクタ
- 端子台クランプ
- ネジ
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 5
- 対応機器
- PLC
- 寸法 縦 (mm)
- 57
- 寸法 奥行き (mm)
- 43
- 端子台タイプ
- ネジクランプ式
- 結線方式
- 裸端子/棒端子
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| MWS-B3101 |
| 型式 | 端子台 タイプ | 質量(g) |
| MWS-B3101 | 40極 | 164 |
| MWS-B3100 | 34極 | 153 |
| MWS-B3104 | 20極 | 114 |
概要仕様
■搭載コネクタピン配列（TOP VIEW）
 | ||||||||
| 読み順 | ||||||||
| MIL40芯 | 21 | 22 | 23 | ……… | 38 | 39 | 40 |  |
| 1 | 2 | 3 | ……… | 18 | 19 | 20 | ||
| MIL34芯 | 18 | 19 | 20 | ……… | 32 | 33 | 34 |  |
| 1 | 2 | 3 | ……… | 15 | 16 | 17 | ||
| MIL20芯 | 2 | 4 | 6 | ……… | 16 | 18 | 20 |  |
| 1 | 3 | 5 | ……… | 15 | 17 | 19 | ||
■端子台端子配列（TOP VIEW）
| MIL40芯 |  |
| MIL34芯 |  |
| MIL20芯 |  |
■結線図
| MWS-B3101 MIL40芯 |  |  |
| MWS-B3100 MIL34芯 |  |  |
| MWS-B3104 MIL20芯 |  |  |
外形図
| （単位：mm） | ||
 | ||
| ||
■推奨ハーネスは、HIFSシリーズ商品ページ
対応PLC
| 40極 MWS-B3101 | 三菱電機 | Qシリーズ, FCN/MIL変換 Lシリーズ |
| キーエンス | KV-5000 KV-3000 KV-1000 | |
| オムロン | CJ1Wシリーズ(40芯) FCN/MIL変換 | |
| 34極 MWS-B3100 | キーエンス | KV-C32シリーズ KV-C64シリーズ |
| 20極 MWS-B3104 | 三菱電機 | FXシリーズ |
| オムロン | CJ1Wシリーズ(20芯) |
仕様
| 定格電圧 | DC24V |
| 定格電流 | 1A |
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | ＞5000MΩ DC500V |
| 適用電線 | AWG16～26 |
| 締め付けトルク | 4.5Ib-inchi(0.5085N・m) |
| 入力コネクタ | MIL20、34、40芯 |
| 周囲温度範囲 | −55℃～+105℃ |
材質
| 端子台 | ポリアミド66 UL94V-0 |
| ケース | PC+ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
[ ! ]交流電源(AC)でのご使用はできません。
AC/DC用（型番例：MWS-M20-ET20）は (>>こちら) をご確認ください。
詳細情報
基本情報
【用途】
MILソケットコネクタ搭載のネジクランプ式端子台
MWSシリーズ欧型コネクタ端子台（5mmピッチねじクランプ）MIL
【特長】
・欧州で広く使われているネジクランプ端子台
・横幅の短い省スペース設計
・PLCにあわせた40極、34極、20極をラインナップ
・コネクタは世界標準のMILコネクタ（オス）を搭載
・DINレール取付、ネジ取付両対応
【ココが特長】
●欧州で広く使われているネジクランプ端子台
●横幅の短い省スペース設計
●PLCにあわせた40極、34極、20極をラインナップ
●コネクタは世界標準のMILコネクタ（オス）を搭載
●DINレール取付、ネジ取付両対応
【ご注意】
・PLCのピンアサインについて、機器側の仕様をご確認の上ご注文願います。
●欧州で広く使われているネジクランプ端子台
●横幅の短い省スペース設計
●PLCにあわせた40極、34極、20極をラインナップ
●コネクタは世界標準のMILコネクタ（オス）を搭載
●DINレール取付、ネジ取付両対応
【ご注意】
・PLCのピンアサインについて、機器側の仕様をご確認の上ご注文願います。
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

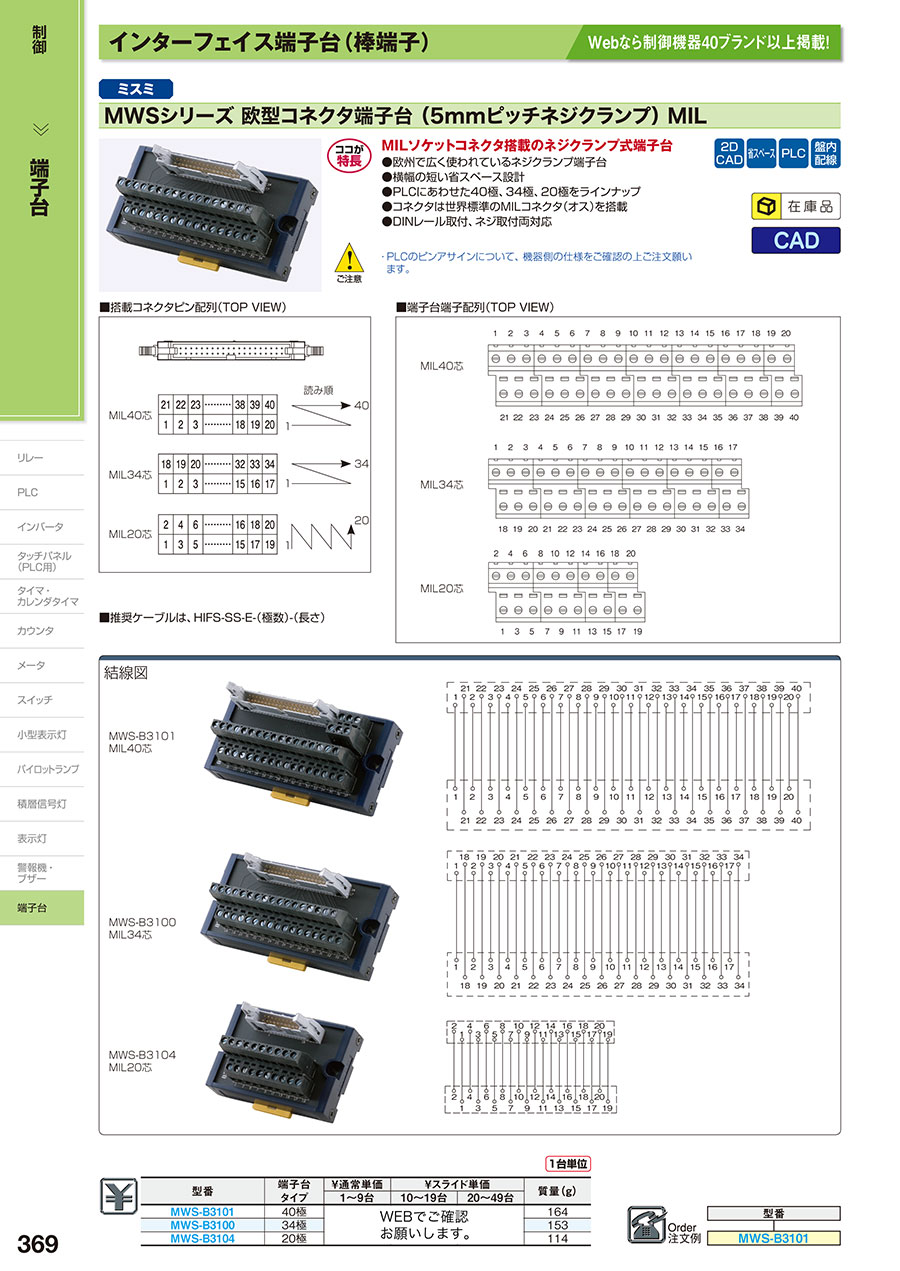

カタログ
