PLCコネクタ端子台

PLCコネクタ端子台 MWS-B3000
規格・仕様：
  • 盤内配線
  • 省スペース
  • PLC
  • コネクタ
    MILコネクタ
  • 端子台クランプ
    ネジ
  • 極数 (極)
    34
  • 取付方法
    DINレール/直付け
  • 端子間ピッチ (mm)
    5
  • 対応機器
    PLC
  • 寸法 縦 (mm)
    57
  • 寸法 横 (mm)
    110
  • 寸法 奥行き (mm)
    42
  • 端子台極数 (極)
    32
  • 端子台タイプ
    ネジクランプ式
  • 結線方式
    裸端子/棒端子

型番:

MWS-B3000
解除
数量：
－閉じる

MWS-B3000の仕様・寸法情報

コネクタ
MILコネクタ
端子台クランプ
ネジ
極数(極)
34
取付方法
DINレール/直付け
端子間ピッチ(mm)
5
対応機器
PLC
寸法 縦(mm)
57
寸法 横(mm)
110
寸法 奥行き(mm)
42
端子台極数(極)
32
端子台タイプ
ネジクランプ式
結線方式
裸端子/棒端子

商品仕様

規格表

型式
MWS-B3000

概要仕様

■搭載コネクタピン配列（TOP VIEW）

MIL40芯コネクタ オス
PLCコネクタ端子台（キーエンスKVシリーズ対応）:関連画像

結線図

PLCコネクタ端子台（キーエンスKVシリーズ対応）:結線図
          ■端子台利用ガイド
・C4～C7：リレー駆動用電源端子台（AC250V）
・500～503：サーボモーター、ステッピングモーター、パルス信号、等
・504～507：電磁弁、ランプ、FAN、等

■端子台端子配列（TOP VIEW）

PLCコネクタ端子台（キーエンスKVシリーズ対応）:関連画像

外形図

（単位：mm）
PLCコネクタ端子台（キーエンスKVシリーズ対応）:外形図

電線ストリップ長さ

PLCコネクタ端子台（キーエンスKVシリーズ対応）:関連画像
■推奨ハーネスは、HIFSシリーズ商品ページ
リレー仕様
PAリレーパナソニック製
接点容量5A 250VAC 5A 30VDC
コイル電圧24VDC
機械的寿命2000万回
仕様
定格電圧DC24V(リレー：AC250V)
定格電流1A
耐電圧AC2000V min
絶縁抵抗＞5000MΩ DC500V
適用電線AWG16～26
締め付けトルク4.5Ib-inchi(0.5085N・m)
入力コネクタMIL規格40芯
周囲温度範囲−55℃～+105℃
質量165g
材質
端子台ポリアミド66　UL94V-0
ケースPC+ABS(本体)、ナイロン(留め具)
基盤ガラスエポキシ(FR4)
LED
赤色電源ON時点灯
緑色信号入力時点灯
リレー動作時点灯

型番リスト

表示件数
  • 1
    • 型番
    MWS-B3000
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,407円
    ( 3,748円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・横幅110mmの省スペース設計
    ・PLCからの入力に対して、出力16点+リレー4点が対応
    ・端子台の動作（電源、信号、リレー）をLED表示
    ・リレー搭載による保護回路機能がアプリケーションをサポート
    ・DINレール取付、ネジ取付両対応

    【ココが特長】
    ●横幅110mmの省スペース設計
    ●PLCからの入力に対して、出力16点+リレー4点が対応
    ●端子台の動作（電源、信号、リレー）をLED表示
    ●リレー搭載による保護回路機能がアプリケーションをサポート
    ●DINレール取付、ネジ取付両対応
    【ご注意】
    ・PLCのピンアサインについて、機器側の仕様をご確認の上ご注文願います。
    ・セーフティー回路等で設計される場合は、端子台上のLED回路が影響する可能性がございます。
    　LED付端子台をご利用の際には、負荷側回路との関係性を十分ご確認の上ご利用ください。

    ・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
    ・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

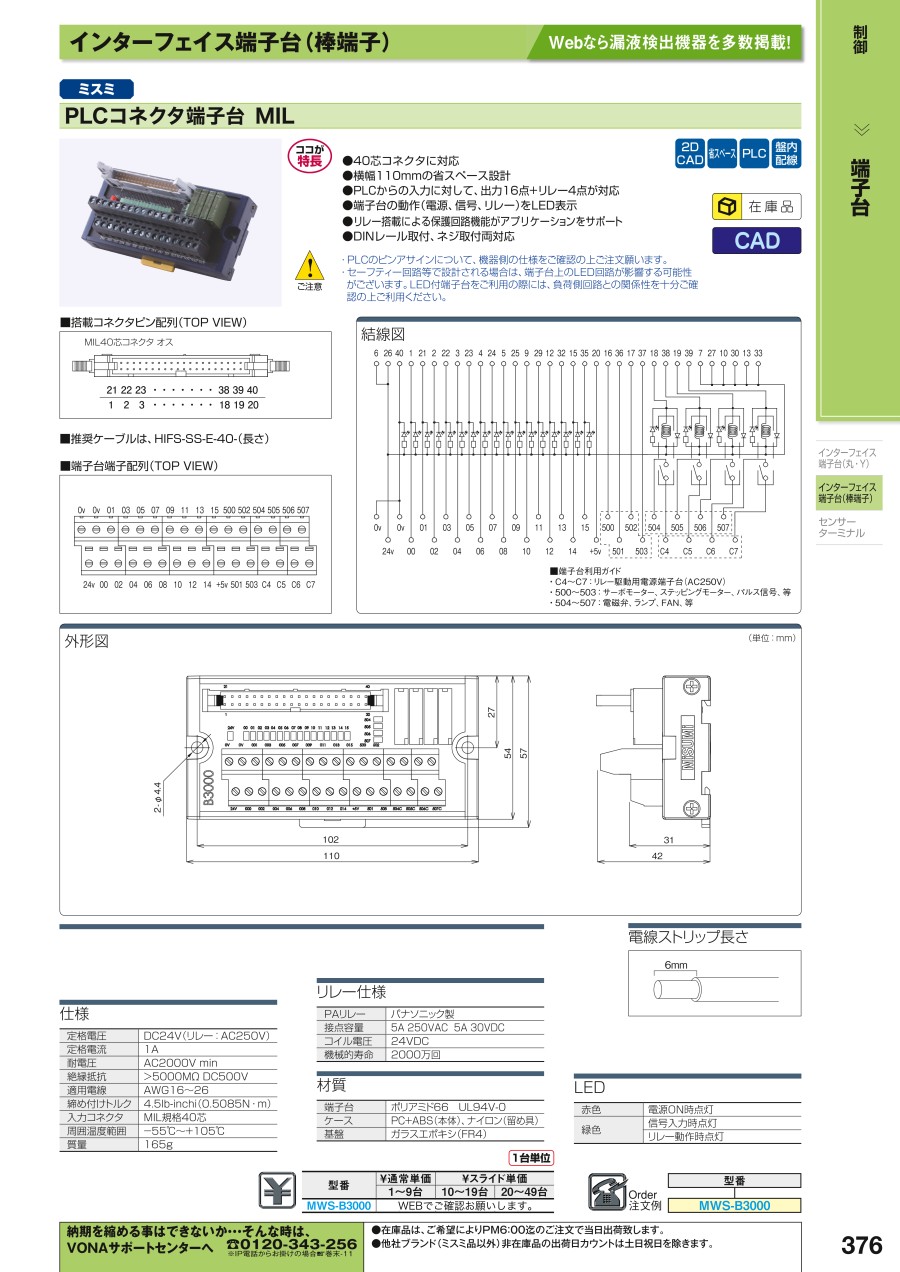

    EC-376
