ミスミ

MWSシリーズ（バネアップ）,対応圧着端子 Y端子/丸端子

数量スライド割引
規格拡大
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（32件）

通常単価(税別): 2,501円～4,442円

税込単価: 2,751円～4,886円

商品仕様

規格表

型式

MWS-M40-HT40

型式	極数	コネクタ極性	重量(g)	推奨ハーネス

MWS-M20-HT20	20	オス	108	HIFS-SSシリーズ商品ページ
MWS-M26-HT26	26		140
MWS-M34-HT34-KV	34		177
MWS-M34-HT34
MWS-M40-HT40	40		207
MWS-M50-HT50	50		260

概要仕様

■コネクタ番号の読み

	MIL20芯	MIL26芯	MIL34芯	MIL34芯（KV-Nanoシリーズ）	MIL40芯	MIL50芯

結線図

20芯コネクタ	26芯コネクタ

20極端子台	26極端子台

34芯コネクタ	34芯コネクタ（KV-Nanoシリーズ）

34極端子台	34極端子台

40芯コネクタ

40極端子台

50芯コネクタ

50極端子台

[ ! ] 50極の場合は、ご利用機器により端子番号の読みが異なることがあります。
ご選定の際には、機器〜端子台間の結線を必ず確認してご利用ください。
[ ! ] 記名板の単品販売はしておりません。

【 MWS-M34-HT34-KV 】
　　キーエンスKV-Nanoシリーズ配列の記名版を搭載した３４極MILコネクタ端子台を追加しました！
　従来型のMWS-M34-HT34の記名版を刷新した端子台です。

　　　キーエンスPLCのピンアサイン番号も印字して配線をサポートします。
　　　仕様、寸法は、MWS-M34-HT34と同一です。

■ 記名版イメージ
　　　　

Nano2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34
100 18	101 19	102 20	103 21	104 22	105 23	106 24	107 25	108 26	109 27	110 28	111 29	112 30	113 31	114 32	115 33	com1 34
Nano1	3	5	7	9	11	13	15	17	19	21	23	25	27	29	31	33
000 1	001 2	002 3	003 4	004 5	005 6	006 7	007 8	008 9	009 10	010 11	011 12	012 13	013 14	014 15	015 16	com0 17

A：
上段：KV Nanoシリーズピン番号
B：
中段：PLCピンアサイン番号
C：
下段：KVシリーズピン番号

　■結線図　MWS-M34-HT34-KV
34芯MILコネクタ
　　　　 MWSシリーズ（バネアップ）:関連画像

　　 34極端子台
　　
　　・対応しているキーエンス拡張ユニット
　　　　 KV-Nanoシリーズ：KV-NC32ET
　　　　　 KV-5500シリーズ：KV-C32TC/C32TD/C32TCP

[ ! ] 基本ユニットKV-NC32TはCOM端子位置が異なり(COMが中央位置）使用不可です。
汎用のMWS-M34-HT34を選定してください。

外形図

（単位：ｍｍ）
※図はMWS-M40-HT40

注目ポイント1

作業時間の短縮に貢献します！

●バネ構造の端子台で、ネジが浮いてます。
●ネジを緩めずにそのまま締め付けができます。
●Ｙ型圧着端子、丸型圧着端子を問わずに即締付け作業ができます。
●ネジ紛失事故がありません。

注目ポイント2

作業品質向上に貢献します！

●フル結線状態でも増し締めができます。
●今回7ｍｍ幅に再設計しました（従来は5ｍｍ幅）。
●2段端子台の上下間スペースが下段結線作業を援けます。
●上段ケーブルを邪魔に感じず下段作業ができます。

材質

端子台	PBT(G15)
ケース	PC
基盤	ガラスエポキシ(FR4)
ネジ	スチール、亜鉛メッキ

仕様

定格電圧	AC/DC125V
定格電流	1A
耐電圧	AC500V 1分間
絶縁抵抗	1000MΩ以上　(DC500V)
端子ネジ	M3(バネアップ)
締め付けトルク	0.8N・m　max
適用電線	AWG22～16
端子間ピッチ	7mm
周囲温度範囲	−40℃〜+80℃

型番リスト

表示件数

型番

極数

(極)

対応機器

対応機器メーカ

寸法横

(mm)

端子台極数

(極)

RoHS?

最小発注数量

20	PLC	三菱電機 / オムロン	76	20	10	1個
26	PLC	-	96	26	10	1個
34	PLC	三菱電機	125	34	10	1個
34	PLC	三菱電機	125	34	10	1個
40	PLC	三菱電機 / オムロン	146	40	10	1個
50	サーボモータ	三菱電機 / オムロン / 安川電機 / パナソニック電工	181	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,501円 ( 2,751円 )	在庫品1日目当日出荷可能
2,747円 ( 3,022円 )	在庫品1日目当日出荷可能
2,829円 ( 3,112円 )	在庫品1日目当日出荷可能
2,823円 ( 3,105円 )	在庫品1日目当日出荷可能
2,979円 ( 3,277円 )	在庫品1日目当日出荷可能
4,442円 ( 4,886円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能で、KV-Nanoシリーズ配列の記名板を搭載した34極MILコネクタ端子台です。

【ココが特長】
●横幅の短い省スペース設計
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●住友3M製MILコネクタ搭載（極性ガイド中央1つ）
●DINレール取付、ネジ取付両対応
【ご注意】
・26極と50極の記名板は、連番印字となってます。
・接続の際には、機器側の仕様をご確認の上ご使用願います。
・50芯コネクタの極性ガイドは中央1つタイプです。

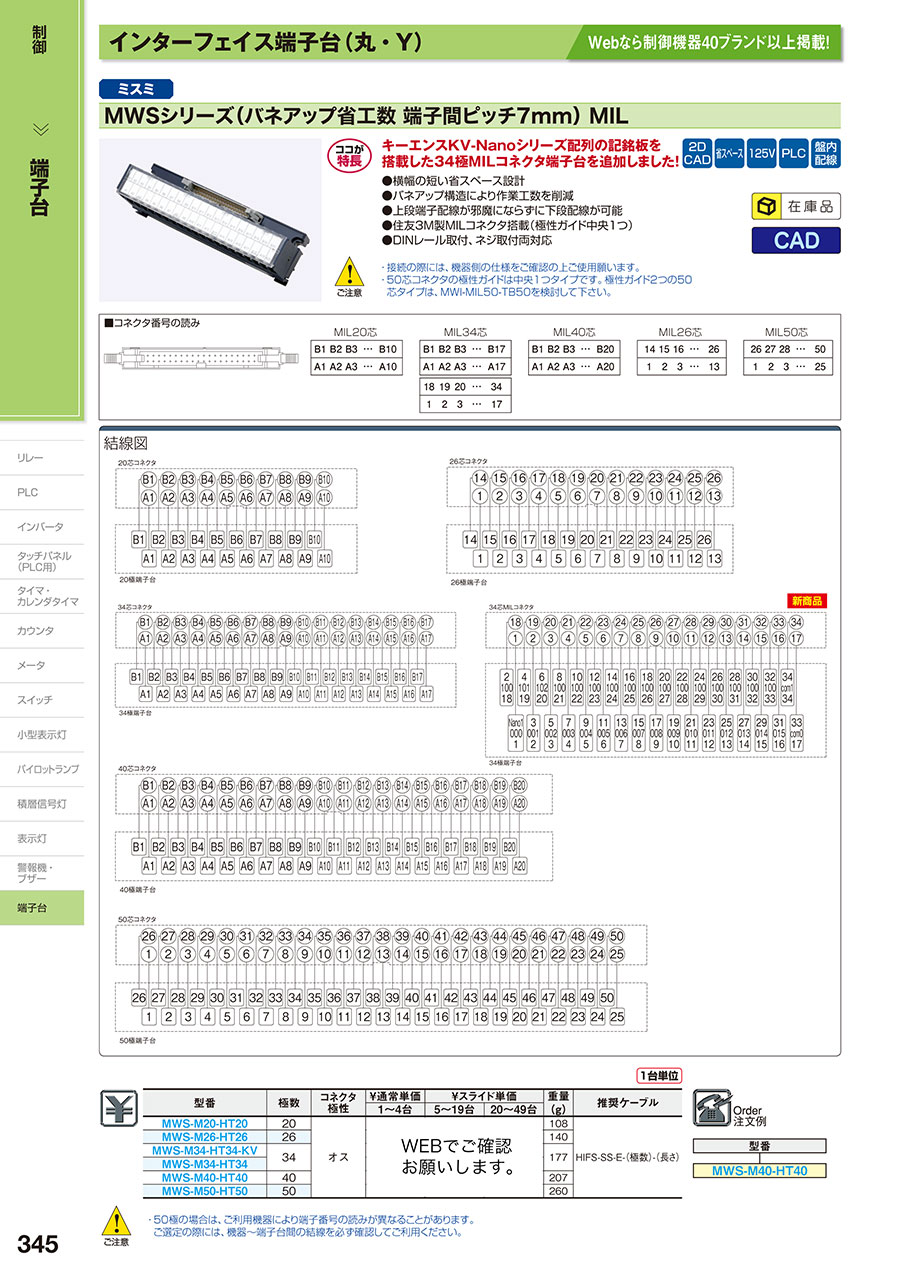

カタログ
