【スリーエムジャパン】IEEE1284ハーフピッチコネクタ EMI対策金属フード(圧接式オス専用)
- 通常単価(税別)
- 670円～1,113円
- 税込単価
- 737円～1,224円
通常出荷日：在庫品1日目当日出荷可能
住友スリーエム製。IEEE1284ワンタッチロック金属フード。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 10314-3210-000 |
| 型式 | 芯数 | 重量 g |
| 10314-3210-000 | 14 | 10.0 |
| 10320-3210-000 | 20 | 11.2 |
| 10326-3210-000 | 26 | 13.4 |
| 10336-3210-000 | 36 | 14.3 |
| 10350-3210-000 | 50 | 17.1 |
| 10368-3210-000 | 68 | 20.3 |
概要仕様
IEEE1284コネクタハーネスは
商品ページ
商品ページ
材料・仕上
| 構成部品 | 材 料 | 仕 上 |
| プラスチックシェル | ABS | UL94V-0、ベージュ |
| インナーメタルシェルベースインナーメタルシェルカバー | 鋼板 | ニッケルメッキ |
| ケーブルクランプ | 銅合金 | ニッケルメッキ |
| 丸小ネジM2.6×4 | 鉄 | — |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
740円 ( 814円 ) | 在庫品1日目当日出荷可能 |
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
803円 ( 883円 ) | 在庫品1日目当日出荷可能 |
908円 ( 999円 ) | 在庫品1日目当日出荷可能 |
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
1,113円 ( 1,224円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
住友スリーエム製。IEEE1284ワンタッチロック金属フード。
【ココが特長】
IEEE1284ワンタッチロックフード
●フード内にニッケルメッキの施された金属カバーを内蔵しているため、EMI（電磁障害）対策品として優れた製品に仕上がっております。
●ワンタッチロックの採用により着脱が片手で簡単に行えます。
●一体成形タイプに劣らない強固な仕上になっています。
●圧接式オスコネクタ（101＊＊-6000EL）商品ページ
専用のフードです。
【ご注意】
・ハンダ式オスコネクタ、圧接式メスパネルマウントには使用できません。
・ケーブル引出口寸法にご注意ください。
・パネルマウント側のパネル厚がワッシャを含めて2.0mm以下であるようにしてください。ロックができなくなる恐れがあります。
IEEE1284ワンタッチロックフード
●フード内にニッケルメッキの施された金属カバーを内蔵しているため、EMI（電磁障害）対策品として優れた製品に仕上がっております。
●ワンタッチロックの採用により着脱が片手で簡単に行えます。
●一体成形タイプに劣らない強固な仕上になっています。
●圧接式オスコネクタ（101＊＊-6000EL）商品ページ
専用のフードです。
【ご注意】
・ハンダ式オスコネクタ、圧接式メスパネルマウントには使用できません。
・ケーブル引出口寸法にご注意ください。
・パネルマウント側のパネル厚がワッシャを含めて2.0mm以下であるようにしてください。ロックができなくなる恐れがあります。

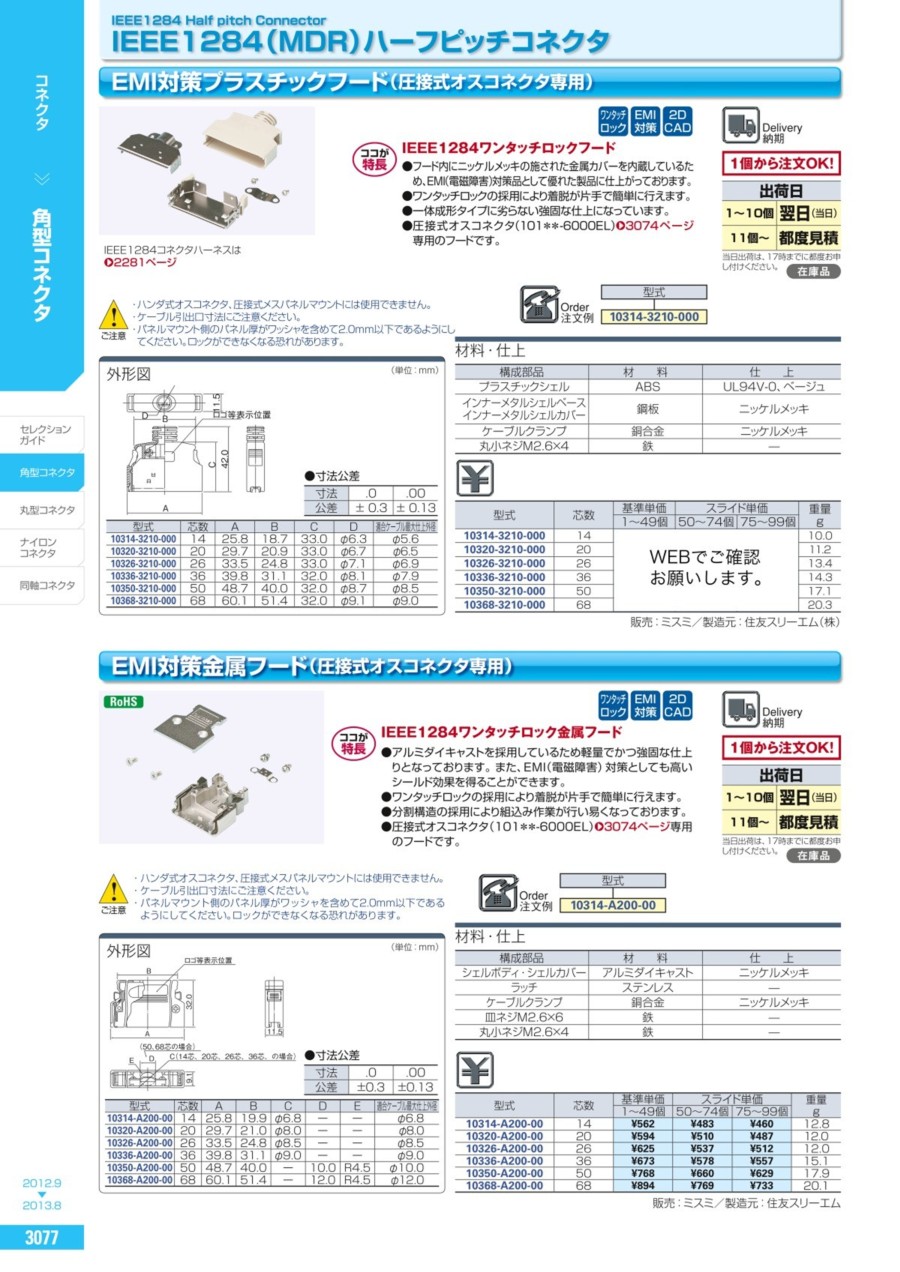

カタログ
商品担当おすすめ
【スリーエムジャパン】IEEE1284ハーフピッチコネクタ EMI対策金属フード(圧接式オス専用)のレビュー
ハーネス加工品に使っています
5
5.02020/02/14
主にメーカー様向けにハーネス加工をしています。そのハーネス加工品にこのIEEE1284ハーフピッチコネクタ用フード（10...もっと読む
0人が参考にしています。
