NA6UCL ULリステッド／CSA／PSE対応
- 値下げ
- 一部当日出荷可能
- 通常単価(税別)
- 4,956円～294,973円
- 税込単価
- 5,452円～324,470円
600V ULリステッド／CSA／PSE／NFPA対応。MTW／TC／CSA／...
詳細情報を確認する規格・仕様：
- CSA
- VW-1
- FT-1
- 電安法PSE
- ULAWM
- ULLISTED
- 耐油
- 600V
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ NA6UC UL／CSA対応もしくは 工業自動化電源ケーブル CE-362シリーズから仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化電源ケーブル CE-362シリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【RoHS対応状況についてのお知らせ】
・ケーブル本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない製品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
・なおランニングチェンジ完了品（R10,CE対応品）は、画面左下"絞り込み条件"内"代表規格"の "CE"にチェックを入れることで絞り込めます。
未確定：候補が2,907型番あります。
商品仕様
概要仕様
| 特性レーダーチャート | |
 | |
| ※特性の目安としてご利用ください。 | ⇒P1685 |
| 商品比較 |
 |
| ※比較サイズはAWG18(0.75mm2）、4芯相当を参考にしております。 ※比較内容について保証するものではございません。 商品選定の参考としてお使い下さい。 |
| 主な仕様 | |||
| シース色 | ネイビー | ||
| 取得規格 | MTW/AWM2501/CE/（TC/PSE：下記仕様参照） | ||
| 定格電圧 | MTW・TC・AWM：600, CE：300/500, PSE：300 | V | |
| 定格温度 | AWM：105，CE：70，MTW・TC：90 | ℃ | |
| 耐寒 | -20 | ℃ | |
| 難燃性 | VW-1 | ||
| 曲げ半径（mm） | 仕上外径× | 6 | （固定部） |
| - | （可動部） | ||
| ※推奨値であり保証値ではございません | |||
仕様
| 型番 | AWGサイズ | 芯数 | 断面積目安 （mm2）※1 | 撚合構造 （図参照） | 線芯本数 | 仕上外径 （mm）※5 | 概算質量 kg/km | 電気的特性 | 導体 | 絶縁 | 線芯外径約 （mm） | シース | 規格 | サンプル提供 ※4 | |||||||
| 許容電流A （30℃）※2 | 導体抵抗 Ω/km（20℃） | 絶縁特性 MΩkm（20℃） | 耐電圧 V/5分 | 構成 本/mm | 外径約 （mm） | メッキ ※3 | 厚さ （mm） | 材質 ※3 | 厚さ （mm） | 材質 ※3 | |||||||||||
| NA6UCL | 20 | 2 | 0.5 | 芯/層撚り | 2 | 8.8 | 83 | 10 | 35.4 | 50 | 2000 | 21/0.18 | 0.95 | すず | 0.85 | PVC | 2.65 | 1.7 | PVC | MTW CE対応 AWM2501 CSA | ◎ |
| 6 | 6 | 11.5 | 151 | 6 | ◎ | ||||||||||||||||
| 10 | 10 | 14.1 | 223 | 4 | ◎ | ||||||||||||||||
| 12 | 12 | 14.5 | 247 | 4 | ◎ | ||||||||||||||||
| 16 | 16 | 16 | 308 | 3 | ◎ | ||||||||||||||||
| 20 | 20 | 17.6 | 366 | 3 | ◎ | ||||||||||||||||
| 18 | 2 | 0.75 | 2 | 9.3 | 96 | 13 | 22.3 | 34/0.18 | 1.21 | 2.91 | MTW TC CE対応 AWM2501 PSE（300V） C | ◎ | |||||||||
| 3 | 3 | 9.8 | 114 | 11 | ◎ | ||||||||||||||||
| 4 | 4 | 10.5 | 135 | 9 | ◎ | ||||||||||||||||
| 6 | 6 | 12.2 | 182 | 8 | ◎ | ||||||||||||||||
| 10 | 10 | 15.1 | 273 | 6 | ◎ | ||||||||||||||||
| 12 | 12 | 15.6 | 307 | 5 | ◎ | ||||||||||||||||
| 16 | 16 | 17.2 | 387 | 4 | ◎ | ||||||||||||||||
| 20 | 20 | 18.9 | 460 | 4 | ◎ | ||||||||||||||||
| 16 | 2 | 1.25 | 2 | 9.9 | 115 | 18 | 14 | 53/0.18 | 1.51 | 3.21 | ◎ | ||||||||||
| 3 | 3 | 10.4 | 137 | 14 | ◎ | ||||||||||||||||
| 4 | 4 | 11.2 | 166 | 12 | ◎ | ||||||||||||||||
| 6 | 6 | 13.1 | 227 | 10 | ◎ | ||||||||||||||||
| 8 | 8 | 15.1 | 292 | 9 | ◎ | ||||||||||||||||
| 12 | 12 | 16.8 | 387 | 7 | ◎ | ||||||||||||||||
| 14 | 2 | 2 | 2 | 10.7 | 143 | 25 | 9.3 | 84/0.18 | 1.91 | 3.61 | ◎ | ||||||||||
| 3 | 3 | 11.3 | 175 | 21 | ◎ | ||||||||||||||||
| 4 | 4 | 12.2 | 215 | 18 | ◎ | ||||||||||||||||
| 6 | 6 | 14.3 | 297 | 15 | ◎ | ||||||||||||||||
| 8 | 8 | 16.5 | 390 | 13 | ◎ | ||||||||||||||||
| 12 | 3 | 3.5 | 3 | 13 | 247 | 27 | 5.58 | 7/20/0.18 | 2.7 | 4.4 | ◎ | ||||||||||
| 4 | 4 | 14.1 | 303 | 22 | ◎ | ||||||||||||||||
| 10 | 3 | 5.5 | 3 | 14.5 | 335 | 35 | 3.49 | 7/32/0.18 | 3.42 | 5.12 | ◎ | ||||||||||
| 4 | 4 | 15.9 | 421 | 30 | ◎ | ||||||||||||||||
※1 サイズ変換はあくまでも目安となります。詳しくは ⇒P1688 の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】 すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材 P…ポリエステル系素材 フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供については FAケーブル サンプル提供サービスページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。
1688ページへ
FAケーブル サンプル提供サービスへ
| 電流減少係数 | ||||||||
| 周囲温度（℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 電流減少係数1 | 1.00 | 0.90 | 0.75 | 0.73 | 0.65 | 0.56 | 0.44 | 0.27 |
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例） AWG20の2芯で周囲温度が40℃の場合の許容電流値
10×0.9＝9（A）
| 構造図 |
 |
| （注）所要芯数に応じ介在の挿入があります。 |
線芯識別表
 |  |  |  |  |  |  |  |  |
| 2芯 | 3芯 | 4芯 | 6芯 | 8芯 | 10芯 | 12芯 | 16芯 | 20芯 |
 | 内数字は、黒色絶縁体上のナンバリング表示を示す。 | |||||||
 | は緑色絶縁体に黄色ラインマークの意味 | |||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,560円 ( 17,116円 ) | 1日目 |
15,560円 ( 17,116円 ) | 1日目 |
15,560円 ( 17,116円 ) | 1日目 |
15,560円 ( 17,116円 ) | 1日目 |
15,560円 ( 17,116円 ) | 1日目 |
16,385円 ( 18,024円 ) | 1日目 |
19,116円 ( 21,028円 ) | 1日目 |
21,847円 ( 24,032円 ) | 1日目 |
24,578円 ( 27,036円 ) | 1日目 |
27,309円 ( 30,040円 ) | 1日目 |
29,439円 ( 32,383円 ) | 1日目 |
32,115円 ( 35,327円 ) | 1日目 |
34,791円 ( 38,270円 ) | 1日目 |
37,467円 ( 41,214円 ) | 1日目 |
40,144円 ( 44,158円 ) | 1日目 |
42,820円 ( 47,102円 ) | 1日目 |
45,496円 ( 50,046円 ) | 1日目 |
48,172円 ( 52,989円 ) | 1日目 |
50,849円 ( 55,934円 ) | 1日目 |
53,525円 ( 58,878円 ) | 1日目 |
56,201円 ( 61,821円 ) | 1日目 |
58,877円 ( 64,765円 ) | 1日目 |
61,554円 ( 67,709円 ) | 1日目 |
64,230円 ( 70,653円 ) | 1日目 |
66,906円 ( 73,597円 ) | 1日目 |
69,582円 ( 76,540円 ) | 1日目 |
72,258円 ( 79,484円 ) | 1日目 |
74,935円 ( 82,429円 ) | 1日目 |
77,611円 ( 85,372円 ) | 1日目 |
80,287円 ( 88,316円 ) | 1日目 |
82,963円 ( 91,259円 ) | 1日目 |
85,640円 ( 94,204円 ) | 1日目 |
88,316円 ( 97,148円 ) | 1日目 |
90,992円 ( 100,091円 ) | 1日目 |
93,668円 ( 103,035円 ) | 1日目 |
96,345円 ( 105,980円 ) | 1日目 |
99,021円 ( 108,923円 ) | 1日目 |
101,697円 ( 111,867円 ) | 1日目 |
104,373円 ( 114,810円 ) | 1日目 |
107,050円 ( 117,755円 ) | 1日目 |
109,726円 ( 120,699円 ) | 1日目 |
112,402円 ( 123,642円 ) | 1日目 |
115,078円 ( 126,586円 ) | 1日目 |
117,755円 ( 129,531円 ) | 1日目 |
120,431円 ( 132,474円 ) | 1日目 |
123,107円 ( 135,418円 ) | 1日目 |
125,783円 ( 138,361円 ) | 1日目 |
128,460円 ( 141,306円 ) | 1日目 |
131,136円 ( 144,250円 ) | 1日目 |
114,988円 ( 126,487円 ) | 1日目 |
117,288円 ( 129,017円 ) | 1日目 |
119,588円 ( 131,547円 ) | 1日目 |
121,888円 ( 134,077円 ) | 1日目 |
124,187円 ( 136,606円 ) | 1日目 |
126,487円 ( 139,136円 ) | 1日目 |
128,787円 ( 141,666円 ) | 1日目 |
131,087円 ( 144,196円 ) | 1日目 |
133,386円 ( 146,725円 ) | 1日目 |
135,686円 ( 149,255円 ) | 1日目 |
137,986円 ( 151,785円 ) | 1日目 |
詳細情報
基本情報
600V ULリステッド／CSA／PSE／NFPA対応。MTW／TC／CSA／PSE対応のマルチ規格ケーブル（PSE：300V（VCTF相当）)。一般VCTに比べ、耐油、耐震、耐熱が優れたケーブルです。
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ NA6UC UL／CSA対応もしくは 工業自動化電源ケーブル CE-362シリーズから仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は工業自動化電源ケーブル CE-362シリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【RoHS対応状況についてのお知らせ】
・ケーブル本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない製品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
・なおランニングチェンジ完了品（R10,CE対応品）は、画面左下"絞り込み条件"内"代表規格"の "CE"にチェックを入れることで絞り込めます。
【ご注意】
・PSEは300V（VCTF相当）に対応します
・この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります
・PSEは300V（VCTF相当）に対応します
・この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります

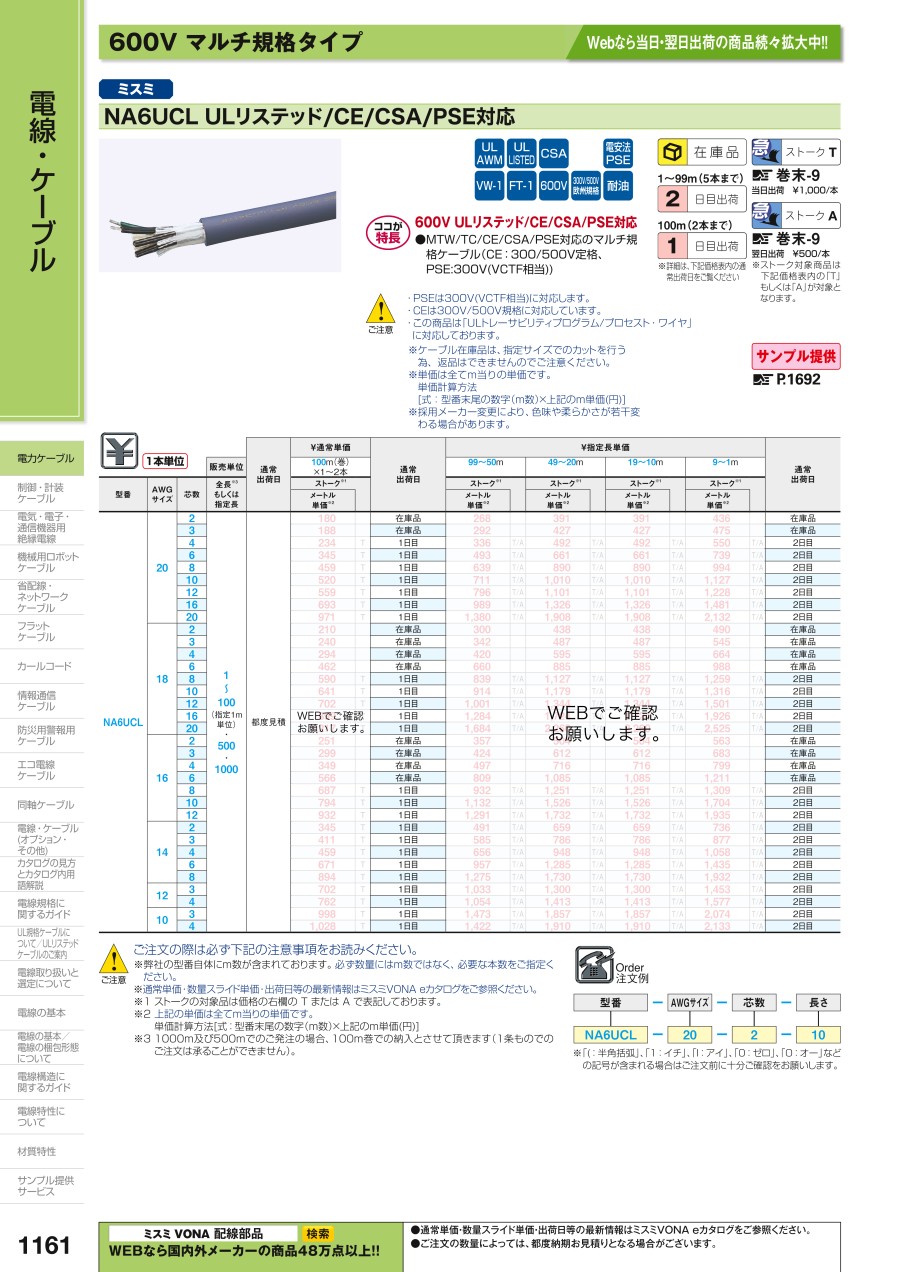

カタログ
