ミスミ

SSCL3R ULリステッド（CL3）対応

通常単価(税別): 1,164円～171,329円

税込単価: 1,280円～188,462円

通常出荷日：1日目一部当日出荷可能

300V ULCL3 規格 AWM2464/NFPA 可動信号ケーブル。

55.0

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品]           [推奨代替品]
・SSCL3R-20-10-(長さ)        ・SS300R-20-10- (長さ)
・SSCL3R-22-10-(長さ)        ・SS300R-22-10- (長さ)
・SSCL3R-24-10-(長さ)        ・SS300R-24-10- (長さ)
※代替品シリーズ  SS300R　UL規格　小径から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300R　UL規格　小径・低価格、NA3MF UL2517、ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

詳細を確認

よく一緒に見られています

ミスミ

SS300RCM CM（UL LISTED規格・NEPA対応）小径

通常価格(税別)： 553円 (税込価格：608円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

SS300RCMSB CM（UL LISTED規格・NEPA対応）小径シールド付

通常価格(税別)： 722円 (税込価格：794円)

通常出荷日：在庫品1日目

未確定：候補が2,000型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWGサイズ	−	芯数	−	長さ
SSCL3R	−	24	−	2	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」など
の記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

※ケーブルキャリア試験は仕様から4もしくは5と想定
※特性の目安としてご利用ください。 >>P1685

商品比較

※比較サイズはAWG24（0.2mm²）、4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

主な仕様

シース色	ブラック
取得規格	CL3、AWM2464
定格電圧	300				V
定格温度	CL3：90（AWM：80）				℃
耐寒	-15				℃
難燃性	VW-1
曲げ半径	仕上外径	×	6	（固定部）
（mm）			6	（可動部）
※推奨値であり保証値ではございません

仕様

型番	AWG サイズ	芯数	断面積目安（mm²）^※1	撚合構造（図参照）	線芯本数	仕上^※5 外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供 ※4
型番	AWG サイズ	芯数	断面積目安（mm²）^※1	撚合構造（図参照）	線芯本数	仕上^※5 外径（mm）	概算質量 kg/km	許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※3	厚さ（mm）	材質^※3	線芯外径約（mm）	厚さ（mm）	材質^※3	規格	サンプル提供 ※4
SSCL3R	24	2	0.2	芯・層撚り	2	4.1	21	4.0	90.7 以下	30.5 以上	AC2000	44/0.08	0.61	すず	0.26	PVC	1.14	0.85	PVC	CL3 AWM2464	◎
		3			3	4.3	32	3.4													◎
		4			4	4.6	35	3.0													◎
		6			6	5.2	42	2.5													◎
		8			8	5.7	51	2.2										0.9			◎
		12			12	6.6	70	1.7													◎
		16			16	7.3	89	1.5													◎
		20			20	7.9	110	1.5													◎
	22	2	0.3		2	4.4	25	5.5	61.4 以下	30.5 以上	AC2000	65/0.08	0.74		0.28		1.3	0.85			◎
		3			3	4.6	38	4.7													◎
		4			4	4.9	43	4.2													◎
		6			6	5.8	53	3.5										0.9			◎
		8			8	6.2	65	3.1													◎
		10			10	7.1	85	2.8													◎
		12			12	7.3	95	2.4													◎
		20			20	9.0	146	2.1										1.00			◎
	20	2	0.5		2	5.1	35	8.3	34.1 以下	30.5 以上	AC2000	117/0.08	1.00		0.33		1.67	0.85			◎
		4			4	5.9	60	6.4										0.9			◎
		6			6	6.9	75	5.4													◎
		8			8	7.4	99	4.7													◎
		10			10	8.8	119	4.4										1.00			◎

【ご注意】
※1 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】 PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ

電流減少係数

周囲温度（℃）	30	40	50	60	70
電流減少係数	1.00	0.90	0.78	0.64	0.45

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG25の2芯で周囲温度が40℃の場合の許容電流値
4.0×0.9=3.6（A）

線芯識別表

■芯撚り構造（必要により介在が施される場合があります。）

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS2（10物質）?

最小発注数量

2	[21～20] 20	0.5	5.1	1	対応	1個
2	[21～20] 20	0.5	5.1	2	対応	1個
2	[21～20] 20	0.5	5.1	3	対応	1個
2	[21～20] 20	0.5	5.1	4	対応	1個
2	[21～20] 20	0.5	5.1	5	対応	1個
2	[21～20] 20	0.5	5.1	6	対応	1個
2	[21～20] 20	0.5	5.1	7	対応	1個
2	[21～20] 20	0.5	5.1	8	対応	1個
2	[21～20] 20	0.5	5.1	9	対応	1個
2	[21～20] 20	0.5	5.1	10	対応	1個
2	[21～20] 20	0.5	5.1	11	対応	1個
2	[21～20] 20	0.5	5.1	12	対応	1個
2	[21～20] 20	0.5	5.1	13	対応	1個
2	[21～20] 20	0.5	5.1	14	対応	1個
2	[21～20] 20	0.5	5.1	15	対応	1個
2	[21～20] 20	0.5	5.1	16	対応	1個
2	[21～20] 20	0.5	5.1	17	対応	1個
2	[21～20] 20	0.5	5.1	18	対応	1個
2	[21～20] 20	0.5	5.1	19	対応	1個
2	[21～20] 20	0.5	5.1	20	対応	1個
2	[21～20] 20	0.5	5.1	21	対応	1個
2	[21～20] 20	0.5	5.1	22	対応	1個
2	[21～20] 20	0.5	5.1	23	対応	1個
2	[21～20] 20	0.5	5.1	24	対応	1個
2	[21～20] 20	0.5	5.1	25	対応	1個
2	[21～20] 20	0.5	5.1	26	対応	1個
2	[21～20] 20	0.5	5.1	27	対応	1個
2	[21～20] 20	0.5	5.1	28	対応	1個
2	[21～20] 20	0.5	5.1	29	対応	1個
2	[21～20] 20	0.5	5.1	30	対応	1個
2	[21～20] 20	0.5	5.1	31	対応	1個
2	[21～20] 20	0.5	5.1	32	対応	1個
2	[21～20] 20	0.5	5.1	33	対応	1個
2	[21～20] 20	0.5	5.1	34	対応	1個
2	[21～20] 20	0.5	5.1	35	対応	1個
2	[21～20] 20	0.5	5.1	36	対応	1個
2	[21～20] 20	0.5	5.1	37	対応	1個
2	[21～20] 20	0.5	5.1	38	対応	1個
2	[21～20] 20	0.5	5.1	39	対応	1個
2	[21～20] 20	0.5	5.1	40	対応	1個
2	[21～20] 20	0.5	5.1	41	対応	1個
2	[21～20] 20	0.5	5.1	42	対応	1個
2	[21～20] 20	0.5	5.1	43	対応	1個
2	[21～20] 20	0.5	5.1	44	対応	1個
2	[21～20] 20	0.5	5.1	45	対応	1個
2	[21～20] 20	0.5	5.1	46	対応	1個
2	[21～20] 20	0.5	5.1	47	対応	1個
2	[21～20] 20	0.5	5.1	48	対応	1個
2	[21～20] 20	0.5	5.1	49	対応	1個
2	[21～20] 20	0.5	5.1	50	対応	1個
2	[21～20] 20	0.5	5.1	51	対応	1個
2	[21～20] 20	0.5	5.1	52	対応	1個
2	[21～20] 20	0.5	5.1	53	対応	1個
2	[21～20] 20	0.5	5.1	54	対応	1個
2	[21～20] 20	0.5	5.1	55	対応	1個
2	[21～20] 20	0.5	5.1	56	対応	1個
2	[21～20] 20	0.5	5.1	57	対応	1個
2	[21～20] 20	0.5	5.1	58	対応	1個
2	[21～20] 20	0.5	5.1	59	対応	1個
2	[21～20] 20	0.5	5.1	60	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,456円 ( 1,602円 )	1日目
2,909円 ( 3,200円 )	1日目
4,365円 ( 4,802円 )	1日目
5,819円 ( 6,401円 )	1日目
7,273円 ( 8,000円 )	1日目
6,546円 ( 7,201円 )	1日目
7,638円 ( 8,402円 )	1日目
8,729円 ( 9,602円 )	1日目
9,820円 ( 10,802円 )	1日目
7,273円 ( 8,000円 )	1日目
8,002円 ( 8,802円 )	1日目
8,729円 ( 9,602円 )	1日目
9,455円 ( 10,401円 )	1日目
10,183円 ( 11,201円 )	1日目
10,910円 ( 12,001円 )	1日目
11,639円 ( 12,803円 )	1日目
12,365円 ( 13,602円 )	1日目
13,092円 ( 14,401円 )	1日目
13,819円 ( 15,201円 )	1日目
12,469円 ( 13,716円 )	1日目
13,092円 ( 14,401円 )	1日目
13,716円 ( 15,088円 )	1日目
14,338円 ( 15,772円 )	1日目
14,963円 ( 16,459円 )	1日目
15,586円 ( 17,145円 )	1日目
16,210円 ( 17,831円 )	1日目
16,832円 ( 18,515円 )	1日目
17,456円 ( 19,202円 )	1日目
18,079円 ( 19,887円 )	1日目
18,703円 ( 20,573円 )	1日目
19,327円 ( 21,260円 )	1日目
19,950円 ( 21,945円 )	1日目
20,574円 ( 22,631円 )	1日目
21,196円 ( 23,316円 )	1日目
21,820円 ( 24,002円 )	1日目
22,444円 ( 24,688円 )	1日目
23,067円 ( 25,374円 )	1日目
23,690円 ( 26,059円 )	1日目
24,314円 ( 26,745円 )	1日目
24,936円 ( 27,430円 )	1日目
25,561円 ( 28,117円 )	1日目
26,185円 ( 28,804円 )	1日目
26,808円 ( 29,489円 )	1日目
27,431円 ( 30,174円 )	1日目
28,054円 ( 30,859円 )	1日目
28,678円 ( 31,546円 )	1日目
29,302円 ( 32,232円 )	1日目
29,925円 ( 32,918円 )	1日目
30,548円 ( 33,603円 )	1日目
22,451円 ( 24,696円 )	1日目
22,900円 ( 25,190円 )	1日目
23,349円 ( 25,684円 )	1日目
23,798円 ( 26,178円 )	1日目
24,247円 ( 26,672円 )	1日目
24,695円 ( 27,165円 )	1日目
25,144円 ( 27,658円 )	1日目
25,594円 ( 28,153円 )	1日目
26,044円 ( 28,648円 )	1日目
26,493円 ( 29,142円 )	1日目
26,941円 ( 29,635円 )	1日目

...

基本情報

基本情報

300V ULCL3 規格 AWM2464/NFPA 可動信号ケーブル。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品]           [推奨代替品]
・SSCL3R-20-10-(長さ)        ・SS300R-20-10- (長さ)
・SSCL3R-22-10-(長さ)        ・SS300R-22-10- (長さ)
・SSCL3R-24-10-(長さ)        ・SS300R-24-10- (長さ)
※代替品シリーズ  SS300R　UL規格　小径から仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300R　UL規格　小径・低価格、NA3MF UL2517、ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ココが特長】
300V ULCL3規格可動信号ケーブル
●耐油・柔軟シースを使用しています。

【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。
※ケーブル在庫品は、指定サイズでのカットを行う為、キャンセル・返品はできませんのでご注意ください。
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

電気用品安全法を取得しておりません。

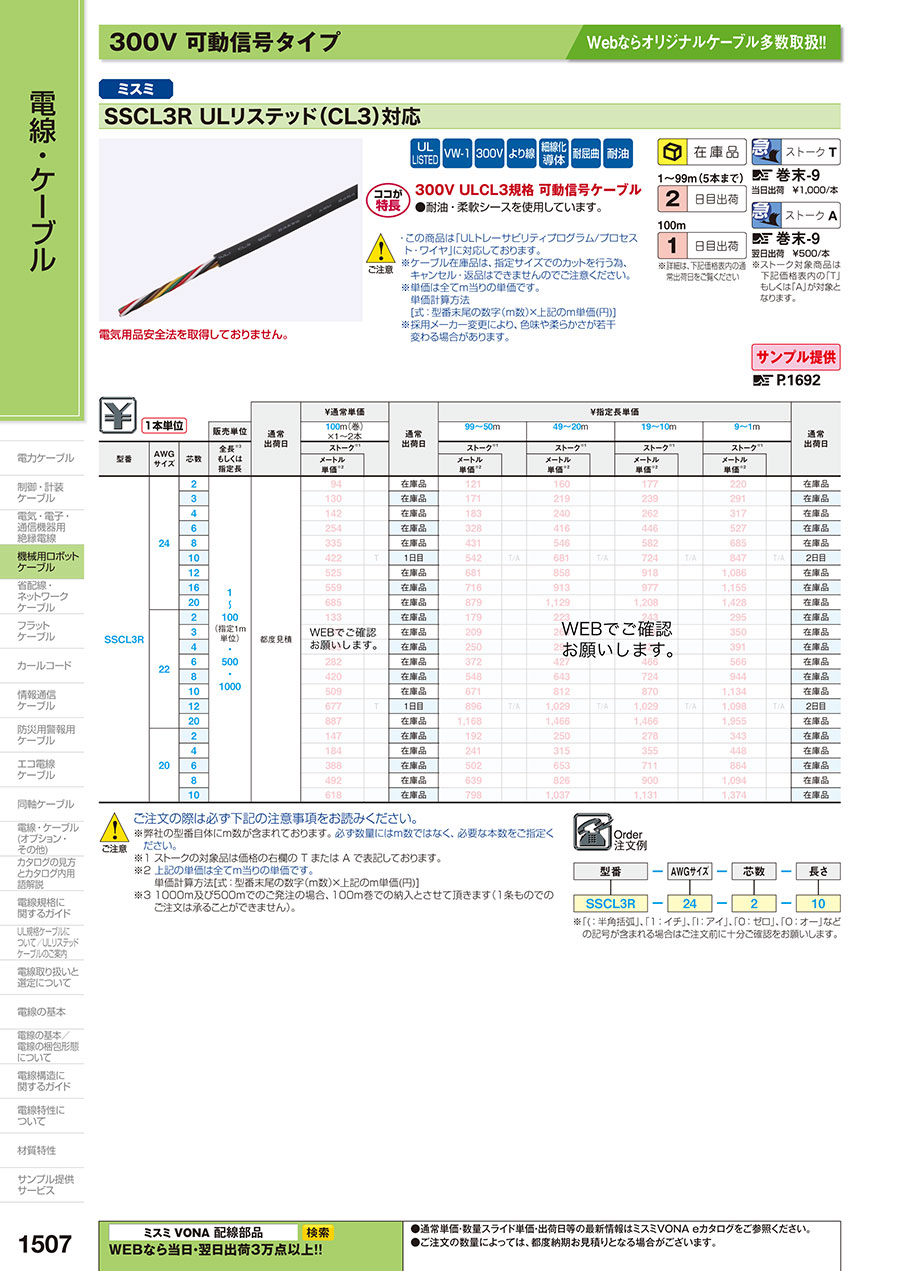

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
