【仕様について】ジャックスクリュータイプは、パネルにネジで取り付けられたパネルマウントとは結合できません。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
・加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
【販売終了案内】
以下に記載の型番は、2026年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了品・代替品一覧】こちらよりご確認ください。

選定サポート情報

未確定：候補が234型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型番末尾にお付けください
SHPM	−	HH	−	SB	−	50	−	1.5
※シース剥き長さ指定は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	ケーブルタイプ	芯数	指定長（m）


SHPM EMI対策プラスチックフード付出荷時ワンタッチ式ジャックスクリューネジ同梱 SHPMJS EMI対策プラスチックフード付出荷時ジャックスクリューネジ式ワンタッチ用部品同梱ミスミオリジナルフード使用	H （オス）		SB 細径ケーブル SS30WS AWG28 ツイストペア 2重シールド 30V UL 黒色	14	0.2 ～ 50 0.1m毎に指定可
				20
				26
				36

				68
	HH （オス・オス）			14
				20
				26
				36
				50
				68
	HY （オス・Y端子）ピン番入りマークチューブ付			14
				20
				26
				36
				50
				68
	HT （オス・バラ線）ピン番入りマークチューブ付			14
				20
				26
				36
				50
				68
	HU （オス・融着）ミスミオリジナル結線 HUC （オス・融着）チドリ結線 HUJ （オス・融着）順列結線			14	1 ～ 50 0.1m毎に指定可
				20
				26
				36
				50
				68

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型番末尾にお付けください
SHPM	−	HAY	−	SB	−	20	−	1.5
※シース剥き長さ指定は一部有料となります。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ	形状仕様タイプ	嵌合面と配線方向	外形イメージ図（単位：mm）	ケーブルタイプ	芯数	指定長（m）


SHPM EMI対策プラスチックフード付出荷時ワンタッチ式ジャックスクリューネジ同梱 SHPMJS EMI対策プラスチックフード付出荷時ジャックスクリューネジ式ワンタッチ用部品同梱ミスミオリジナルフード使用	HA （オス）			SB 細径ケーブル SS30WS AWG28 ツイストペア 2重シールド 30V UL 黒色	14	0.2 ～ 50 0.1m毎に指定可
					20
					26
	HB （オス）				36
					50
					68
	HAH （オス・オス）				14
					20
					26
	HBH （オス・オス）				36
					50
					68
	HAY （オス・Y端子）ピン番入りマークチューブ付 HBY （オス・Y端子）ピン番入りマークチューブ付				14
					20
					26
					36
					50
					68
	HAT （オス・バラ線）ピン番入りマークチューブ付 HBT （オス・バラ線）ピン番入りマークチューブ付				14
					20
					26
					36
					50
					68
	HAUC （オス・融着）チドリ結線 HAUJ （オス・融着）順列結線 HBUC （オス・融着）チドリ結線 HBUJ （オス・融着）順列結線				14	1 ～ 50 0.1m毎に指定可
					20
					26
					36
					50
					68

型番リスト

表示件数

型番

注文停止中

SHPM-H-SB-14-[0.2-50/0.1]

SHPM-H-SB-20-[0.2-50/0.1]

SHPM-H-SB-26-[0.2-50/0.1]

SHPM-H-SB-36-[0.2-50/0.1]

SHPM-H-SB-50-[0.2-50/0.1]

SHPM-H-SB-68-[0.2-50/0.1]

SHPM-HA-SB-14-[0.2-50/0.1]

SHPM-HA-SB-20-[0.2-50/0.1]

SHPM-HA-SB-26-[0.2-50/0.1]

注文停止中

SHPM-HA-SB-36-[0.2-50/0.1]

SHPM-HA-SB-50-[0.2-50/0.1]

SHPM-HA-SB-68-[0.2-50/0.1]

SHPM-HAH-SB-14-[0.2-50/0.1]

SHPM-HAH-SB-20-[0.2-50/0.1]

SHPM-HAH-SB-26-[0.2-50/0.1]

注文停止中

SHPM-HAH-SB-36-[0.2-50/0.1]

SHPM-HAH-SB-50-[0.2-50/0.1]

SHPM-HAH-SB-68-[0.2-50/0.1]

SHPM-HAT-SB-14-[0.2-50/0.1]

SHPM-HAT-SB-20-[0.2-50/0.1]

SHPM-HAT-SB-26-[0.2-50/0.1]

注文停止中

SHPM-HAT-SB-36-[0.2-50/0.1]

SHPM-HAT-SB-50-[0.2-50/0.1]

SHPM-HAT-SB-68-[0.2-50/0.1]

SHPM-HAU-SB-14-[1-50/0.1]

SHPM-HAU-SB-20-[1-50/0.1]

SHPM-HAU-SB-26-[1-50/0.1]

注文停止中

SHPM-HAU-SB-36-[1-50/0.1]

SHPM-HAU-SB-50-[1-50/0.1]

SHPM-HAU-SB-68-[1-50/0.1]

SHPM-HAUC-SB-14-[1-50/0.1]

SHPM-HAUC-SB-20-[1-50/0.1]

SHPM-HAUC-SB-26-[1-50/0.1]

注文停止中

SHPM-HAUC-SB-36-[1-50/0.1]

SHPM-HAUC-SB-50-[1-50/0.1]

SHPM-HAUC-SB-68-[1-50/0.1]

SHPM-HAUJ-SB-14-[1-50/0.1]

SHPM-HAUJ-SB-20-[1-50/0.1]

SHPM-HAUJ-SB-26-[1-50/0.1]

注文停止中

SHPM-HAUJ-SB-36-[1-50/0.1]

SHPM-HAUJ-SB-50-[1-50/0.1]

SHPM-HAUJ-SB-68-[1-50/0.1]

SHPM-HAY-SB-14-[0.2-50/0.1]

SHPM-HAY-SB-20-[0.2-50/0.1]

SHPM-HAY-SB-26-[0.2-50/0.1]

注文停止中

SHPM-HAY-SB-36-[0.2-50/0.1]

SHPM-HAY-SB-50-[0.2-50/0.1]

SHPM-HAY-SB-68-[0.2-50/0.1]

SHPM-HB-SB-14-[0.2-50/0.1]

SHPM-HB-SB-20-[0.2-50/0.1]

SHPM-HB-SB-26-[0.2-50/0.1]

注文停止中

SHPM-HB-SB-36-[0.2-50/0.1]

SHPM-HB-SB-50-[0.2-50/0.1]

SHPM-HB-SB-68-[0.2-50/0.1]

SHPM-HBH-SB-14-[0.2-50/0.1]

SHPM-HBH-SB-20-[0.2-50/0.1]

SHPM-HBH-SB-26-[0.2-50/0.1]

注文停止中

SHPM-HBH-SB-36-[0.2-50/0.1]

SHPM-HBH-SB-50-[0.2-50/0.1]

SHPM-HBH-SB-68-[0.2-50/0.1]

芯数

コネクタ2(CN2)

フードネジ

コネクタ形状

指定長

(m)

ケーブル配線方向（CN1コネクタ）

備考

RoHS?

最小発注数量

14	切落とし	ワンタッチ	ストレート	0.2 ～ 50	-	-	10	1個
20	切落とし	ワンタッチ	ストレート	0.2 ～ 50	-	-	10	1個
26	切落とし	ワンタッチ	ストレート	0.2 ～ 50	-	-	10	1個
36	切落とし	ワンタッチ	ストレート	0.2 ～ 50	-	-	10	1個
50	切落とし	ワンタッチ	ストレート	0.2 ～ 50	-	-	10	1個
68	切落とし	ワンタッチ	ストレート	0.2 ～ 50	-	-	10	1個
14	切落とし	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	切落とし	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	切落とし	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	切落とし	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	切落とし	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	切落とし	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	オス	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	オス	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	オス	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	オス	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	オス	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	オス	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	バラ線	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	バラ線	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	バラ線	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	バラ線	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	バラ線	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	バラ線	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	融着	ワンタッチ	アングル	1 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	Y端子	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	Y端子	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	Y端子	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	Y端子	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	Y端子	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	Y端子	ワンタッチ	アングル	0.2 ～ 50	右側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	切落とし	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	切落とし	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	切落とし	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	切落とし	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	切落とし	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	切落とし	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
14	オス	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
20	オス	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
26	オス	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
36	オス	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
50	オス	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個
68	オス	ワンタッチ	アングル	0.2 ～ 50	左側	嵌合面と配線方向は、カタログをご覧下さい。	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
共通仕様

基本情報

3M製ハーフピッチ（MDR）コネクタ、ミスミ製フードとミスミ製ケーブルを採用したシリーズ。標準のワンタッチレバーに加えジャックスクリューネジでの対応が可能（ジャックスクリューネジはコネクタのネジ数に合わせて同梱出荷）。ストレートとアングルタイプが選択可能！
【特長】
・コネクタ：3M製ハーフピッチ（MDR）コネクタ（コネクタ型番：101＊＊-6000EL）
・フード：ミスミ製フード。標準＝ワンタッチレバー、同梱＝ジャックスクリューネジ（型番非公開）
・ケーブル：二重シールド・細径柔軟タイプ。定格30V。ツイストペア。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・両端コネクタ付き、片側Y端子付、片側融着等、組合せ多数。ストレートの他、アングル引出しも選択可。

ご注意

【仕様について】ジャックスクリュータイプは、パネルにネジで取り付けられたパネルマウントとは結合できません。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
・加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
【販売終了案内】
以下に記載の型番は、2026年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了品・代替品一覧】こちらよりご確認ください。

結線・線色ページ

>>1040～

※HUC・HAUC・HBUC >>1042～

HUJ・HAUJ・HBUJ >>1044～
HU >>1044～

部材ページ

>>780

共通仕様

互換メーカーとシリーズ名

メーカー名	シリーズ名
AMP	チャンプ50
ヒロセ電機（株）	DXM（注）
日本航空電子工業（株）	TX10
本多通信工業（株）	NPC
第一電子工業（株）	DHA
富士通（株）	240R型
山一電機（株）	NCS/NCP

（注）ヒロセ電機（株）のDXシリーズとは互換性がありませんので、ご注意ください。

コンタクト配列図

オスコネクタを結合面側から見た図です。
メスコネクタはこの左右逆になります。
IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル多機能フードタイプ (3M製コネクタ使用）:関連画像

n＝総芯数

コネクタ×フード組合せ表

			EMI対策プラスチックフードワンタッチロック	EMI対策金属フードワンタッチロック	EMI対策プラスチックフードネジ止め	汎用プラスチックフードネジ止め	汎用プラスチックフードワンタッチロック
			103＊＊-3210-00	103＊＊-A200-00	103＊＊-52S0-00S	103＊＊-52A0-008	103＊＊-52F0-008
オス	圧接式コネクタ	101＊＊-6000EL	○	○	○（68芯除く）	○（68芯除く）	○（68芯除く）
メス	ハンダ式コネクタ	101＊＊-3000PE	×	×	○	○	○
メス	圧接式パネルマウント	102＊＊-0200EL	×	×	×	×	×

○＝組合せ可能 ×＝組合せ不可能

・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。

適用電線

タイプ	AWG
圧接式オスコネクタ	AWG28より線または0.08mm2より線（被覆外径0.70mm以下のもの）、ネイビー固定用ケーブル使用可＊フラットケーブルの使用はできません。（注）
ハンダ式オスコネクタ	AWG24〜30または0.2mm2〜0.05mm2（フラットケーブルの使用はできません。）＊ケーブル仕上外径に注意。
圧接式パネルマウント（メス）	AWG28または0.08mm2,1.27mmピッチフラットケーブル（バラ線の使用はできません。）

定格

項目	規格	条件
電流	0.5A以下	結合したコンタクト相互間に許容できる電流
電圧	AC:150V/DC:200V以下	定格周囲温度において連続印加できる直流電圧または交流電圧（実効値）の最大をいう
周囲温度	−55℃〜＋85℃	最大負荷条件下で連続使用できる温度範囲をいう

電気的特性

項目	特性	条件
接触抵抗	初期35mΩ以下機械的試験および、環境試験後の接触抵抗増加値が25mΩ以下のこと	コンタクトのバルク抵抗含む。抵抗測定電流1.5mA、開放電圧20mV、電圧降下法による。（住友スリーエム製ハーフピッチコネクタとの組み合わせによる）
絶縁抵抗	500MΩ以上	隣接コンタクト間にDC500Vを印加し1分後の抵抗を測定する。
絶縁耐圧	アーク絶縁破壊などの発生が無いこと	隣接コンタクト間にAC500Vを1分間印加する。なお、測定時の漏洩電流は1mAとする。

機械的特性

項目	特性	条件
コンタクト保持力	1kg以上（圧接パネルマウントは0.8kg以上）	コンタクトを装着しているコネクタボディとコンタクト間に5mm/分の速度で引張を与えたときのコンタクト保持力を測定する。
単極あたりの挿入抜去力	・挿入力150g以下・抜去力40g以上	プラグ／パネルマウント挿入・抜去時の総合挿抜力を単極あたりに採用し単極挿入・抜去力とする。（住友スリーエム製プラグとの組み合わせによる。）挿入・抜去スピード5mm/分とする。
振動試験	1）瞬断1μsec以下 2）電気的、機械的特性を満足する事	10〜55HZ 1分間挿引振幅1.52mm または10G XYZ軸方向各2時間
衝撃試験	1）瞬断1μsec以下 2）電気的、機械的特性を満足する事	50G 11msec XYZ軸方向各3回（計18回） MIL-STD-202E201A
耐溶剤性	1）表示が判断できること 2）電気的、機械的特性を満足する事	フレオン1-1-1 トリクロールエタン溶液中に超音波洗浄3分 MIL-STD-202E213B
耐久性	1）電気的、機械的特性を満足する事但し、挿入抜去は初期値±20％とする	挿入、抜去50回（速度360〜600回/時） MIL-STD-202E215

耐環境的特性

項目	試験条件	準拠規格
耐湿試験	10サイクル（−10℃〜＋65℃ 95％RH）	MIL-STD-202E106D
塩水噴霧試験	35℃ 5％濃度 48時間	MIL-STD-202E101D
熱衝撃試験	−55℃→＋25℃→＋85℃→＋25℃を5サイクル	MIL-STD-202E107D
湿度試験（定常温度）	40℃ 95％RH 96時間	MIL-STD-202E103D
高温寿命試験	85℃ 1000時間定格電流×110％定時電流	MIL-STD-202E108D
H2Sガス	濃度 3±1PPM 40℃ 70〜85％RH 96時間	JEIDA-25-1974（ハンダプラグは未取得）

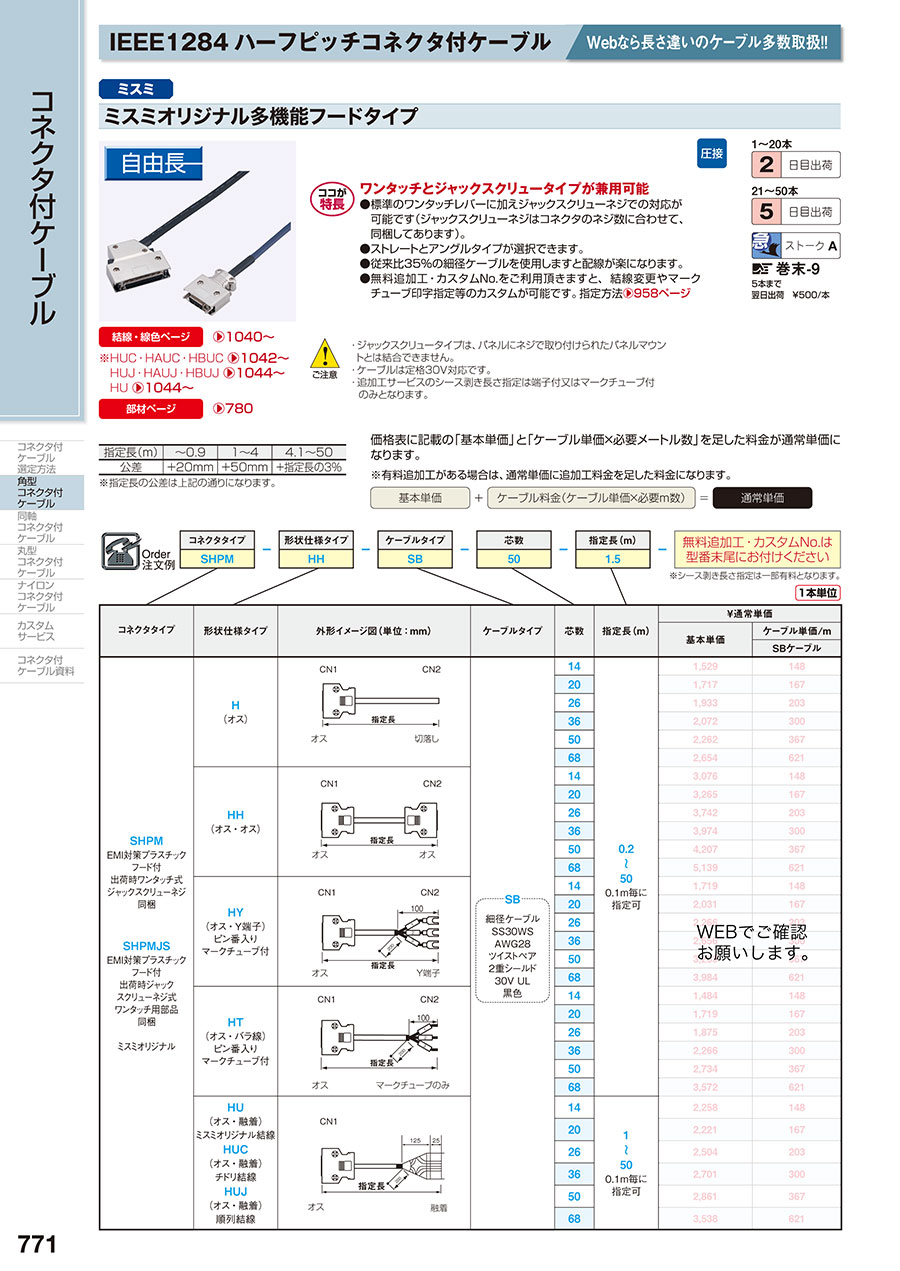

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル多機能フードタイプ (3M製コネクタ使用）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

特注の製品に使用

満足度：4.02019/01/11

内部で製作するのが手間なので完成品を購入しました。納期も早いので助かります。

3人が参考にしています。

配線

満足度：5.02016/12/24

ネジの規格が合わず，苦労しましたが，こちらの確認不足です．性能に問題はないと思います．

2人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル多機能フードタイプ (3M製コネクタ使用）	IEEE1284ハーフピッチ（MDR）コネクタ付ケーブルバラ線フード付 (3M製コネクタ使用)	IEEE1284ハーフピッチ（MDR）コネクタ付ケーブルパネルマウントタイプ (3Mコネクタ使用)	IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル汎用タイプ (ヒロセ電機製コネクタ使用)	IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル	IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル EMI対策アングル (3Mコネクタ使用)
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	3,290円 -	-	-
通常出荷日	2日目	2日目	2日目	在庫品1日目	3日目	お見積り
コネクタ種類	IEEE1284	IEEE1284	IEEE1284	IEEE1284	IEEE1284	IEEE1284
コネクタ1(CN1)	オス	オス	メス	オス	オス	オス
加工方法	圧接	半田	圧接	圧接	圧接	圧接
ケーブル形状	丸型	バラ線	丸型	丸型	丸型	丸型
フード	EMI対策プラスチック	プラスチック	なし	EMI対策プラスチック	プラスチック	EMI対策プラスチック
