コネクタ2(CN2)
~mm
コネクタ形状
~mm
- ストレート
- アングル
ケーブルタイプ
~mm
指定長(m)
~mm
[0.2-10/0.1m単位]
ケーブル配線方向（CN1コネクタ）
~mm

ミスミ

FCNコネクタ付ケーブルバラ線　ストレート・アングル選択可能タイプ (TE製コネクタ使用)

通常単価(税別): -

税込単価: -

通常出荷日：2日目

ストレート・アングル共用コネクタにより、どちらからでもケーブル引出しが可能です。TE製コネクタ/フード...

詳細を確認

55.0

【仕様について】ケーブルが太く、フードが閉まり切らない事がありますが、性能・品質に問題はありません。
隙間が気になる方は、類似品もご用意しておりますのでこちらをご参照ください。
【カスタム】カスタムナンバーをご利用頂きますと、マークチューブ印字の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。機器対応のカスタムNo．付け忘れにご注意ください。

詳細を確認

よく一緒に見られています

ミスミ

FCNコネクタ付ケーブル汎用フードタイプ（ミスミ製・オータックス製コネクタ使用）

通常出荷日：2 日目

よく一緒に見られています

ミスミ

FCNコネクタ付ケーブルバラ線フード付メスタイプ（ストレート・アングル）

通常出荷日：3 日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

部材情報はこちら

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

単価/m

コネクタタイプ	形状仕様タイプ	嵌合面と配線方向	外形イメージ図	電線タイプ	芯数	指定長（m）

BHFCNA フード付 M2.6スクリューロック式タイコエレクトロニクス	SAT （メスアングル）ピン番入りマークチューブ付			A 黄色 B 青色 C 白色 D 黒色 E 赤色 UL1007 AWG24 同等品	40	0.2 ～ 10 0.1m 毎に指定可
	SBT （メスアングル）ピン番入りマークチューブ付
	SAY （メスアングル・Y端子）ピン番入りマークチューブ付
	SBY （メスアングル・Y端子）ピン番入りマークチューブ付
	SAR （メスアングル・丸端子）ピン番入りマークチューブ付
	SBR （メスアングル・丸端子）ピン番入りマークチューブ付
	ST （メスストレート）ピン番入りマークチューブ付
	SY （メスストレート・Y端子）ピン番入りマークチューブ付
	SR （メスストレート・丸端子）ピン番入りマークチューブ付

概要仕様

型番リスト

表示件数

型番

BHFCNA-SAR-A-40-[0.2-10/0.1]

BHFCNA-SAR-B-40-[0.2-10/0.1]

BHFCNA-SAR-C-40-[0.2-10/0.1]

BHFCNA-SAR-D-40-[0.2-10/0.1]

BHFCNA-SAR-E-40-[0.2-10/0.1]

BHFCNA-SAT-A-40-[0.2-10/0.1]

BHFCNA-SAT-B-40-[0.2-10/0.1]

BHFCNA-SAT-C-40-[0.2-10/0.1]

BHFCNA-SAT-D-40-[0.2-10/0.1]

BHFCNA-SAT-E-40-[0.2-10/0.1]

BHFCNA-SAY-A-40-[0.2-10/0.1]

BHFCNA-SAY-B-40-[0.2-10/0.1]

BHFCNA-SAY-C-40-[0.2-10/0.1]

BHFCNA-SAY-D-40-[0.2-10/0.1]

BHFCNA-SAY-E-40-[0.2-10/0.1]

BHFCNA-SBR-A-40-[0.2-10/0.1]

BHFCNA-SBR-B-40-[0.2-10/0.1]

BHFCNA-SBR-C-40-[0.2-10/0.1]

BHFCNA-SBR-D-40-[0.2-10/0.1]

BHFCNA-SBR-E-40-[0.2-10/0.1]

BHFCNA-SBT-A-40-[0.2-10/0.1]

BHFCNA-SBT-B-40-[0.2-10/0.1]

BHFCNA-SBT-C-40-[0.2-10/0.1]

BHFCNA-SBT-D-40-[0.2-10/0.1]

BHFCNA-SBT-E-40-[0.2-10/0.1]

BHFCNA-SBY-A-40-[0.2-10/0.1]

BHFCNA-SBY-B-40-[0.2-10/0.1]

BHFCNA-SBY-C-40-[0.2-10/0.1]

BHFCNA-SBY-D-40-[0.2-10/0.1]

BHFCNA-SBY-E-40-[0.2-10/0.1]

BHFCNA-SR-A-40-[0.2-10/0.1]

BHFCNA-SR-B-40-[0.2-10/0.1]

BHFCNA-SR-C-40-[0.2-10/0.1]

BHFCNA-SR-D-40-[0.2-10/0.1]

BHFCNA-SR-E-40-[0.2-10/0.1]

BHFCNA-ST-A-40-[0.2-10/0.1]

BHFCNA-ST-B-40-[0.2-10/0.1]

BHFCNA-ST-C-40-[0.2-10/0.1]

BHFCNA-ST-D-40-[0.2-10/0.1]

BHFCNA-ST-E-40-[0.2-10/0.1]

BHFCNA-SY-A-40-[0.2-10/0.1]

BHFCNA-SY-B-40-[0.2-10/0.1]

BHFCNA-SY-C-40-[0.2-10/0.1]

BHFCNA-SY-D-40-[0.2-10/0.1]

BHFCNA-SY-E-40-[0.2-10/0.1]

コネクタ2(CN2)

コネクタ形状

ケーブルタイプ

指定長

(m)

ケーブル配線方向（CN1コネクタ）

RoHS?

最小発注数量

丸端子	アングル	A: AWG24(黄)	0.2 ～ 10	左側	10	1個
丸端子	アングル	B: AWG24(青)	0.2 ～ 10	左側	10	1個
丸端子	アングル	C: AWG24(白)	0.2 ～ 10	左側	10	1個
丸端子	アングル	D: AWG24(黒)	0.2 ～ 10	左側	10	1個
丸端子	アングル	E: AWG24(赤)	0.2 ～ 10	左側	10	1個
切落とし	アングル	A: AWG24(黄)	0.2 ～ 10	左側	10	1個
切落とし	アングル	B: AWG24(青)	0.2 ～ 10	左側	10	1個
切落とし	アングル	C: AWG24(白)	0.2 ～ 10	左側	10	1個
切落とし	アングル	D: AWG24(黒)	0.2 ～ 10	左側	10	1個
切落とし	アングル	E: AWG24(赤)	0.2 ～ 10	左側	10	1個
Y端子	アングル	A: AWG24(黄)	0.2 ～ 10	左側	10	1個
Y端子	アングル	B: AWG24(青)	0.2 ～ 10	左側	10	1個
Y端子	アングル	C: AWG24(白)	0.2 ～ 10	左側	10	1個
Y端子	アングル	D: AWG24(黒)	0.2 ～ 10	左側	10	1個
Y端子	アングル	E: AWG24(赤)	0.2 ～ 10	左側	10	1個
丸端子	アングル	A: AWG24(黄)	0.2 ～ 10	右側	10	1個
丸端子	アングル	B: AWG24(青)	0.2 ～ 10	右側	10	1個
丸端子	アングル	C: AWG24(白)	0.2 ～ 10	右側	10	1個
丸端子	アングル	D: AWG24(黒)	0.2 ～ 10	右側	10	1個
丸端子	アングル	E: AWG24(赤)	0.2 ～ 10	右側	10	1個
切落とし	アングル	A: AWG24(黄)	0.2 ～ 10	右側	10	1個
切落とし	アングル	B: AWG24(青)	0.2 ～ 10	右側	10	1個
切落とし	アングル	C: AWG24(白)	0.2 ～ 10	右側	10	1個
切落とし	アングル	D: AWG24(黒)	0.2 ～ 10	右側	10	1個
切落とし	アングル	E: AWG24(赤)	0.2 ～ 10	右側	10	1個
Y端子	アングル	A: AWG24(黄)	0.2 ～ 10	右側	10	1個
Y端子	アングル	B: AWG24(青)	0.2 ～ 10	右側	10	1個
Y端子	アングル	C: AWG24(白)	0.2 ～ 10	右側	10	1個
Y端子	アングル	D: AWG24(黒)	0.2 ～ 10	右側	10	1個
Y端子	アングル	E: AWG24(赤)	0.2 ～ 10	右側	10	1個
丸端子	ストレート	A: AWG24(黄)	0.2 ～ 10	後側（ストレート）	10	1個
丸端子	ストレート	B: AWG24(青)	0.2 ～ 10	後側（ストレート）	10	1個
丸端子	ストレート	C: AWG24(白)	0.2 ～ 10	後側（ストレート）	10	1個
丸端子	ストレート	D: AWG24(黒)	0.2 ～ 10	後側（ストレート）	10	1個
丸端子	ストレート	E: AWG24(赤)	0.2 ～ 10	後側（ストレート）	10	1個
切落とし	ストレート	A: AWG24(黄)	0.2 ～ 10	後側（ストレート）	10	1個
切落とし	ストレート	B: AWG24(青)	0.2 ～ 10	後側（ストレート）	10	1個
切落とし	ストレート	C: AWG24(白)	0.2 ～ 10	後側（ストレート）	10	1個
切落とし	ストレート	D: AWG24(黒)	0.2 ～ 10	後側（ストレート）	10	1個
切落とし	ストレート	E: AWG24(赤)	0.2 ～ 10	後側（ストレート）	10	1個
Y端子	ストレート	A: AWG24(黄)	0.2 ～ 10	後側（ストレート）	10	1個
Y端子	ストレート	B: AWG24(青)	0.2 ～ 10	後側（ストレート）	10	1個
Y端子	ストレート	C: AWG24(白)	0.2 ～ 10	後側（ストレート）	10	1個
Y端子	ストレート	D: AWG24(黒)	0.2 ～ 10	後側（ストレート）	10	1個
Y端子	ストレート	E: AWG24(赤)	0.2 ～ 10	後側（ストレート）	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

ストレート・アングル共用コネクタにより、どちらからでもケーブル引出しが可能です。TE製コネクタ/フード採用モデル

ご注意

【仕様について】ケーブルが太く、フードが閉まり切らない事がありますが、性能・品質に問題はありません。
隙間が気になる方は、類似品もご用意しておりますのでこちらをご参照ください。
【カスタム】カスタムナンバーをご利用頂きますと、マークチューブ印字の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。機器対応のカスタムNo．付け忘れにご注意ください。

共通仕様

材料／仕上

項目	材料／仕上
絶縁体	ポリエステル
コンタクト	銅合金／金メッキ

コンタクト配列図

電気的特性

項目	特性	条件
定格電流	DC3A（圧接タイプはDC1A）以下	結合後コンタクト単体の許容できる電流
定格電圧	AC250V以下	使用温度範囲内において許容できる電圧
接触抵抗	15mΩ以下	DC6V、0.3Aにて測定
絶縁抵抗	1000MΩ以上	端子と端子間、アースと端子間をDC500Vにて測定
耐電圧	AC500V/1分間	絶縁抵抗測定と同じ箇所にDC500Vを1分間印加し異常がないこと。
使用温度範囲	−55℃〜＋85℃	−

電気的特性

項目	特性	条件
単極あたりの挿入抜去力	挿入力：312g以下、抜去力：50g以上	オスとメスの挿抜時総合抜去力を各芯数で割り単極あたりに換算
耐振動性	1μs以上の瞬断がないこと。接触抵抗を満たすこと。	適合電線取付後、端子に100mAの直流電流を流した状態で全振幅1.5mm、振動周波数10〜55Hz（1分間で往復）の振動を直角な3方向に2時間与える。
挿抜耐久性	接触抵抗が20mΩ以下であること。単極あたりの挿入抜去力を満たすこと。	600回／時の速度で500回の挿抜を行う。

環境的特性

項目	特性	条件
耐温度性	接触抵抗、絶縁抵抗、耐電圧を満たすこと。	−55℃±0 3を30分、25℃±10 5を10〜15分、85℃±0 3を30分、 25℃±10 5を10〜15分を5サイクル連続して行う。
耐湿性	絶縁抵抗100MΩ以上接触抵抗、耐電圧を満たすこと。	温度40±2℃、相対湿度90〜95％の状態に96時間放置した後取り出し、水滴を取り除き1時間以上2時間以内常温常湿状態に放置。
耐腐食性	接触抵抗20mΩ以下であること。	塩水濃度5％、温度35℃にて48時間試験した後、塩の付着物を水洗いし乾燥させる。

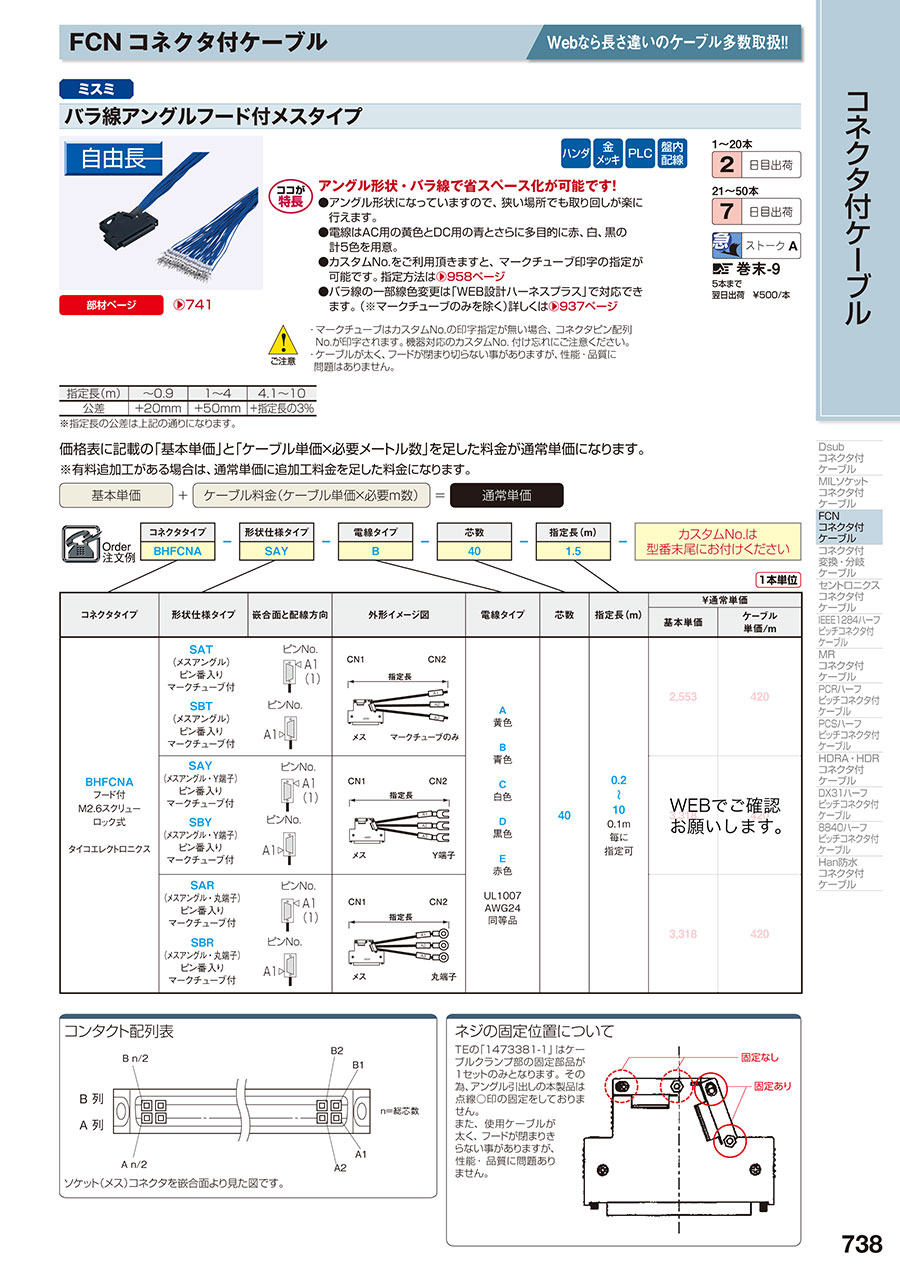

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

FCNコネクタ付ケーブルバラ線　ストレート・アングル選択可能タイプ (TE製コネクタ使用)のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

盤内配線

満足度：5.02023/01/26

ｺﾈｸﾀの制作をしなくて済むので時間短縮でき、助かってます。

3人が参考にしています。

三菱PLC　I/O　線出

満足度：5.02020/07/22

三菱　Qシリーズ　I/Oコネクタ長さが指定でき、短納期で入手出来大変便利もう自作は考えられません

2人が参考にしています。

富士電機のシーケンサに使用

満足度：5.02019/05/28

富士電機のシーケンサで指定がありましたので購入をしました。制御盤の中は狭いので曲がった状態で引き回しをすべく、アングルタ...もっと読む

2人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 FCNコネクタ付ケーブルバラ線　ストレート・アングル選択可能タイプ (TE製コネクタ使用)	FCNコネクタ付ケーブル　アングル選択可能タイプ	FCNコネクタ付ケーブルバラ線フード付メスタイプ（ストレート・アングル）	FCNコネクタ付ケーブル薄型圧接アングルタイプ	FCNコネクタ付ケーブルフラットケーブルタイプ	FCNコネクタ付ケーブル薄型圧接コネクタタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目	2日目	3日目	5日目	2日目〜	2日目〜
コネクタ種類	FCN	FCN	FCN	FCN	FCN	FCN
芯数	40	40	-	-	-	-
コネクタ1(CN1)	メス	メス	メス	メス	メス	メス
加工方法	半田	半田	半田	圧接	圧接	圧接
ケーブル形状	バラ線	丸型	バラ線	丸型	フラット	丸型
