エレクトロニクス部品技術窓口
フレキシブル可動アーム 個別部品
- 通常単価(税別)
- 10,000円～73,000円
- 税込単価
- 11,000円～80,300円
通常出荷日：在庫品1日目当日出荷可能
【用途】・アクティブシリーズ（DPAM-BL2） 個別部品【特長】・耐荷重15kg・固定ロックタイプの...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 商品名 | 可動 | 耐荷重 (本体のみ) | 重量 | 取付可能 | ||
| DPAM−BL2 | DPAM−BLH | DPAM−BLA | |||||
| DPAM-BL2 | アーム本体 | 図面参照 | 9kg | 3.2kg | − | − | − |
| DPAM-BL2-XP | 延長アーム | − | − | 0.6kg | ○ | ○ | × |
| DPAM-BL2-LCP | 卓上クランプ(大) | − | − | 3.8kg | ○ | ○ | ○ |
| DPAM-BL2-PC | 支柱固定(支柱別売り) φ25.4～52.8 | − | − | 1.3kg | ○ | ○ | ○ |
| DPAM-BL2-VCP | 壁面固定(裏) | − | − | 0.4kg | ○ | ○ | ○ |
| DPAM-BL2-K | 壁面固定(表) | − | − | 1.3kg | ○ | ○ | ○ |
| DPAM-BL2-PB | 平面固定(大) | − | − | 2.9kg | ○ | ○ | ○ |
| DPAM-BL2-PS | 平面固定(小) | − | − | 0.9kg | ○ | ○ | × |
概要仕様
外形図 | ||||||
| （単位：mm） | ||||||
| ||||||
|
|
|
|
|
付属品 | ||
 | ||
| ① | ディスプレイ取付ネジ（M4-12） | 4本 |
| ② | 5ミリ六角レンチ | 1本 |
| ③ | 13ミリスパナ | 1本 |
| ④ | 13ミリボックスレンチ | 1本 |
| ⑤ | 6ミリ六角レンチ | 1本 |
| ⑥ | ワッシャー | 2個 |
| ⑦ | キャップ | 2個 |
| ⑧ | シャフト | 1本 |
| ⑨ | ポールクランプ（DPAM-BL2-PCのみ） | 4個 |
組立サンプル |
 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
73,000円 ( 80,300円 ) | 在庫品1日目当日出荷可能 |
19,000円 ( 20,900円 ) | 在庫品1日目当日出荷可能 |
20,000円 ( 22,000円 ) | 在庫品1日目当日出荷可能 |
20,000円 ( 22,000円 ) | 在庫品1日目当日出荷可能 |
28,000円 ( 30,800円 ) | 在庫品1日目当日出荷可能 |
22,000円 ( 24,200円 ) | 在庫品1日目当日出荷可能 |
17,000円 ( 18,700円 ) | 在庫品1日目当日出荷可能 |
10,000円 ( 11,000円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【用途】
・アクティブシリーズ（DPAM-BL2） 個別部品
【特長】
・耐荷重15kg
・固定ロックタイプの選択可能
・長さ/取付方法の選択可能
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
【ココが特長】
アクティブシリーズ（DPAM-BL2） 個別部品
●個別部品の組み替えで、 高荷重タイプ（耐荷重15kg）や 固定ロックタイプの選択、長さ/取付方法の選択が可能
アクティブシリーズ（DPAM-BL2） 個別部品
●個別部品の組み替えで、 高荷重タイプ（耐荷重15kg）や 固定ロックタイプの選択、長さ/取付方法の選択が可能
【ご注意】
・モニタ重量が耐荷重を下回る場合でも、モニタ重心位置によりアームにかかる荷重が変わるため、モニタが保持できない場合があります。
・外観および仕様は、予告な く変更することがあります。
・モニタにより、可動図通りにならない時があります。
・モニタ重量が耐荷重を下回る場合でも、モニタ重心位置によりアームにかかる荷重が変わるため、モニタが保持できない場合があります。
・外観および仕様は、予告な く変更することがあります。
・モニタにより、可動図通りにならない時があります。
貸出サービスは終了となりました。
//jp.misumi-ec.com/maker/misumi/el/service/freerent.html

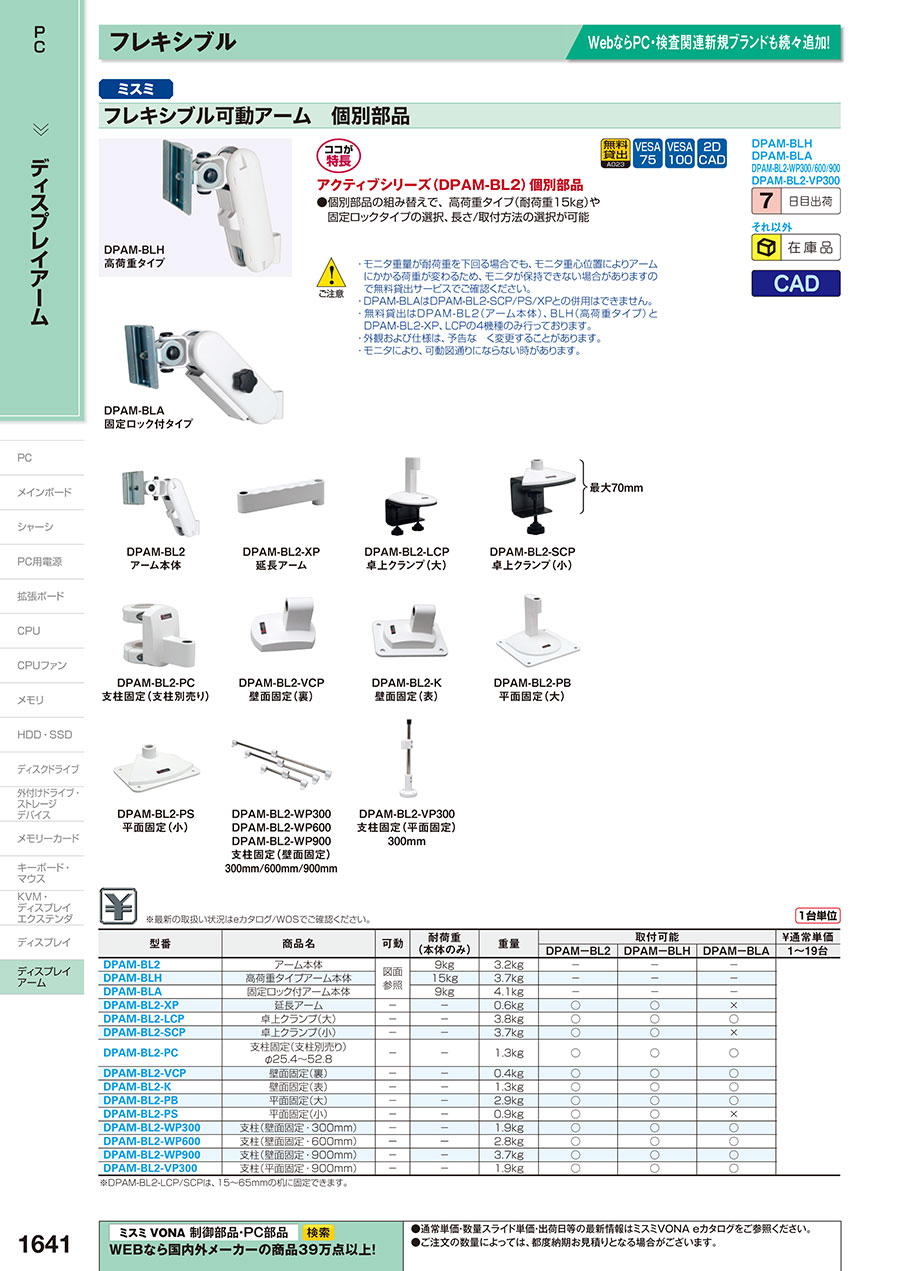

カタログ
商品担当おすすめ
フレキシブル可動アーム 個別部品のレビュー
モニタ固定
3
3.02019/03/07
扱いやすい半面直立できないので設置スペースを良く考える必要があります。
0人が参考にしています。
よくあるご質問（FAQ）
Qこのディスプレイアームの可動範囲や可動方向を教えて下さい。
A
セレクションガイドにて用途、可動方向、取付方法等をご確認ください。
https://jp.misumi-ec.com/maker/misumi/el/select/camera_parts02.html
https://jp.misumi-ec.com/maker/misumi/el/select/camera_parts02.html
