【クリーン洗浄品】ボルト焼付けウレタン・ゴムクッション

通常単価(税別): -

税込単価: -

通常出荷日：3日目～6日目

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。 ...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。
当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が106型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

ボルト部材質

Type		[ M ]材質	[ H ]硬度	色	ボルト部材質	洗浄方法
L寸固定タイプ	L寸指定タイプ	[ M ]材質	[ H ]硬度	色	ボルト部材質	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-USBKS	−	エーテル系ポリウレタン	ショアA95	自然色	SUS304相当	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-USBKS	−		ショアA95			精密洗浄	クラス1000	脱気2重梱包	クラス１0
−	SL-UHBYS		ショアA90			脱脂洗浄	一般環境	防錆梱包	一般環境
−	SH-UHBYS		ショアA90			精密洗浄	クラス1000	脱気2重梱包	クラス１0
SL-NBBKS	SL-NBBYS	ニトリルゴム(NBR)	ショアA70	黒		脱脂洗浄	一般環境	防錆梱包	一般環境
SH-NBBKS	SH-NBBYS	ニトリルゴム(NBR)	ショアA70	黒		精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L	−	M
SL-UHBYS12	−	10	−	M4

・下表の価格表は26年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■L寸固定タイプ

型式		L選択					M(並目)	B	A	V	E	m	￥基準単価
Type	D	L選択					M(並目)	B	A	V	E	m	SL-USBKS	SH-USBKS	SL-NBBKS	SH-NBBKS
SL-USBKS (エーテル系ポリウレタンショアA95) SH-USBKS (エーテル系ポリウレタンショアA95) SL-NBBKS (ニトリルゴムショアA70) SH-NBBKS (ニトリルゴムショアA70)	12	10	15				M4×0.7	3	7	5	4	6	1,500	1,800	1,590	1,780
	15	10	15	20			M4×0.7	3	7	5	4	6	1,500	1,800	-	-
	15	10	15	20			M6×1.0	5	10	8	6	10	1,500	1,800	1,590	1,780
	20			20	25	30	M5×0.8	4	9	7	5	8	1,500	1,800	-	-
	20			20	25	30	M8×1.25	6	13	9	8	12	1,500	1,800	1,670	1,860
	25			20	25	30	M6×1.0	5	10	8	6	10	1,550	1,850	-	-
	25			20	25	30	M10×1.5	8	16	11	10	15	1,690	1,990	1,770	1,960
	30			20	25	30	M6×1.0	5	10	8	6	10	1,690	1,990	-	-

[ ! ]使用している六角穴付ボルトの技術データはこちら

・下表の価格表は26年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■L寸指定タイプ

型式		指定1mm単位	(並目)	B	A	V	E	m		￥基準単価
Type	D	L	M	B	A	V	E	m	SL-UHBYS	SH-UHBYS	SL-NBBYS	SH-NBBYS
SL-UHBYS (エーテル系ポリウレタンショアA90) SH-UHBYS (エーテル系ポリウレタンショアA90) SL-NBBYS (ニトリルゴムショアA70) SH-NBBYS (ニトリルゴムショアA70)	12	5〜50	M4×0.7	3	7	5	4	6	1,500	1,800	1,730	1,920
	15	7〜50	M6×1.0	5	10	8	6	10	1,500	1,800	1,890	2,080
	20	9〜50	M8×1.25	6	13	9	8	12	1,520	1,820	2,010	2,200
	25	11〜50	M10×1.5	8	16	11	10	15	1,690	1,990	2,150	2,340
	30	11〜50	M10×1.5	8	16	11	10	15	1,710	2,010	2,260	2,450

[ ! ]ニトリルゴム(NBBYS)と低弾性ゴム(UNBYS)はL寸30までになります。
[ ! ]使用している六角穴付ボルトの技術データはこちら

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

乾燥

クリーンエアブロー使用

梱包

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水洗い

クリーンエアブロー使用

乾燥

窒素ブロー使用

脱気2重梱包

脱気2重梱包

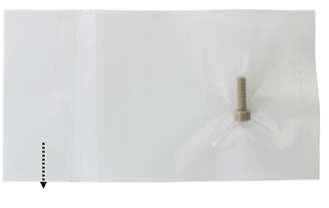

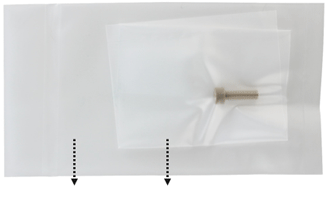

梱包例

脱脂洗浄 (型式：SL-□□）	精密洗浄 (型式：SH-□□）
1重目梱包	1重目梱包2重目梱包
	[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

型番リスト

表示件数

型番

SH-NBBYS12-[5-50/1]-M4

SH-NBBYS15-[7-50/1]-M6

SH-NBBYS20-[9-50/1]-M8

SH-NBBYS25-[11-50/1]-M10

SH-NBBYS30-[11-50/1]-M10

SH-UHBYS12-[5-50/1]-M4

SH-UHBYS15-[7-50/1]-M6

SH-UHBYS20-[9-50/1]-M8

SH-UHBYS25-[11-50/1]-M10

SH-UHBYS30-[11-50/1]-M10

材質

詳細材質

硬度（ショア・アスカー）

洗浄方法

タイプ

外径　D

(φ)

長さ　L

(mm)

ねじの呼び　M

最小発注数量

ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	12	10	4	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	12	15	4	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	15	10	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	15	15	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	15	20	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	20	20	8	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	20	25	8	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	20	30	8	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	25	20	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	25	25	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	25	30	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	30	20	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	30	25	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	固定タイプ	30	30	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	指定タイプ	12	5 ～ 50	4	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	指定タイプ	15	7 ～ 50	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	指定タイプ	20	9 ～ 50	8	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	指定タイプ	25	11 ～ 50	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	精密洗浄	指定タイプ	30	11 ～ 50	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA90	精密洗浄	指定タイプ	12	5 ～ 50	4	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA90	精密洗浄	指定タイプ	15	7 ～ 50	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA90	精密洗浄	指定タイプ	20	9 ～ 50	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA90	精密洗浄	指定タイプ	25	11 ～ 50	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA90	精密洗浄	指定タイプ	30	11 ～ 50	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	12	10	4	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	12	15	4	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	15	10	4	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	15	10	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	15	15	4	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	15	15	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	15	20	4	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	15	20	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	20	20	5	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	20	20	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	20	25	5	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	20	25	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	20	30	5	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	20	30	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	25	20	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	25	20	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	25	25	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	25	25	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	25	30	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	25	30	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	20	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	20	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	20	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	25	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	25	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	25	10	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	30	6	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	30	8	1個
ウレタン	[標準ウレタン] エーテル系ポリウレタン	ショアA95	精密洗浄	固定タイプ	30	30	10	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	12	10	4	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	12	15	4	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	15	10	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	15	15	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	15	20	6	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	20	20	8	1個
ゴム	ニトリルゴム(NBR)	ショアA70	脱脂洗浄	固定タイプ	20	25	8	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

従来の座ぐりタイプの「クッション・ボルト・カラー」の3点が1点になることで
取付け手間削減・締結力向上・省スペース化を実現

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。
当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜4	5〜19	20〜50	51～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●ウレタンL寸固定タイプ・ウレタンL寸指定タイプ

日目出荷

[ NG ]ストーク適用不可

●ゴムL寸固定タイプ・ゴムL寸指定タイプ

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
