【クリーン洗浄品】無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ストレート

通常単価(税別): -

税込単価: -

通常出荷日：3日目

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。 ...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。
当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

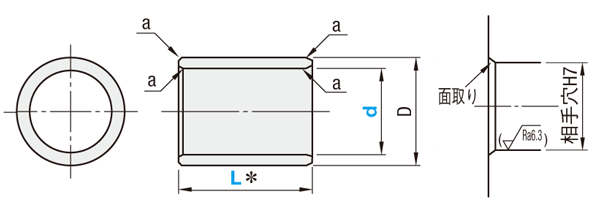

外形図・規格表

Type	[M]材質	耐熱温度	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-TFZB	PTFE樹脂潤滑剤及び特殊充てん剤入	−200〜200℃	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-TFZB			精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L
SL-TFZB12	−	15

型式			L									D		＊ハウジング径		圧入後内径	＊軸径		面取寸法
Type	d(圧入前の公差)		L									D		基準寸法	許容差(H7)	公差(参考値)	基準寸法	許容差(g6)	a
ストレートタイプ SL-TFZB SH-TFZB	3	＋0.179	3	5								6	＋0.090	6	＋0.012	＋0.120	3	−0.002	C0.3
	3	＋0.129	3	5								6	＋0.040	6	0	＋0.070	3	−0.008	C0.3
	4	＋0.179	3	5	8							7	＋0.090	7	＋0.015	＋0.122	4	−0.004	C0.3
	4	＋0.129	3	5	8							7	＋0.040	7	0	＋0.072	4	−0.012	C0.3
	5	＋0.179		5	8	10						8	＋0.090	8	＋0.015	＋0.122	5	−0.004	C0.3
	5	＋0.129		5	8	10						8	＋0.040	8	0	＋0.072	5	−0.012	C0.3
	6	＋0.182		5	8	10						9	＋0.090	9	＋0.015	＋0.125	6	−0.004	C0.3
	6	＋0.132		5	8	10						9	＋0.040	9	0	＋0.075	6	−0.012	C0.3
	8	＋0.197			8	10	12	15				12	＋0.100	12	＋0.018	＋0.131	8	−0.005	C0.5
	8	＋0.147			8	10	12	15				12	＋0.050	12	0	＋0.081	8	−0.014	C0.5
	10	＋0.210			8	10	12	15				14	＋0.100	14	＋0.018	＋0.144	10	−0.005	C0.5
	10	＋0.160			8	10	12	15				14	＋0.050	14	0	＋0.094	10	−0.014	C0.5
	12	＋0.212				10	12	15	20			16	＋0.100	16	＋0.018	＋0.146	12	−0.006	C0.5
	12	＋0.162				10	12	15	20			16	＋0.050	16	0	＋0.196	12	−0.017	C0.5
	16	＋0.239					12	15	20	25		22	＋0.100	22	＋0.021	＋0.175	16	−0.006	C0.5
	16	＋0.169					12	15	20	25		22	＋0.050	22	0	＋0.105	16	−0.017	C0.5
	20	＋0.303						15	20	25	30	26	＋0.110	26	＋0.021	＋0.229	20	−0.007	C0.8
	20	＋0.183						15	20	25	30	26	＋0.060	26	0	＋0.109	20	−0.020	C0.8
[ ! ]寸法公差は＋25℃での測定値です。dの公差はハウジングに圧入前の値です。																＊ハウジング径と軸径は推奨寸法です。

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

乾燥

クリーンエアブロー使用

梱包

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水洗い

クリーンエアブロー使用

乾燥

窒素ブロー使用

脱気2重梱包

脱気2重梱包

梱包例

脱脂洗浄 (型式：SL-□□）	精密洗浄 (型式：SH-□□）
1重目梱包	1重目梱包2重目梱包
	[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

全長 L

(mm)

最小発注数量

3	6	3	1個
3	6	5	1個
4	7	3	1個
4	7	5	1個
4	7	8	1個
5	8	5	1個
5	8	8	1個
5	8	10	1個
6	9	5	1個
6	9	8	1個
6	9	10	1個
8	12	8	1個
8	12	10	1個
8	12	12	1個
8	12	15	1個
10	14	8	1個
10	14	10	1個
10	14	12	1個
10	14	15	1個
12	16	10	1個
12	16	12	1個
12	16	15	1個
12	16	20	1個
16	22	12	1個
16	22	15	1個
16	22	20	1個
16	22	25	1個
20	26	15	1個
20	26	20	1個
20	26	25	1個
20	26	30	1個
3	6	3	1個
3	6	5	1個
4	7	3	1個
4	7	5	1個
4	7	8	1個
5	8	5	1個
5	8	8	1個
5	8	10	1個
6	9	5	1個
6	9	8	1個
6	9	10	1個
8	12	8	1個
8	12	10	1個
8	12	12	1個
8	12	15	1個
10	14	8	1個
10	14	10	1個
10	14	12	1個
10	14	15	1個
12	16	10	1個
12	16	12	1個
12	16	15	1個
12	16	20	1個
16	22	12	1個
16	22	15	1個
16	22	20	1個
16	22	25	1個
20	26	15	1個
20	26	20	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
納期・価格
概要・仕様

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

食品衛生法に適合しており、耐薬品性が高い材質：樹脂タイプの規格です。ストレート形状の規格です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。
当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は26年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	d	L3	L5	L8	L10	L12	L15	L20	L25	L30
SL-TFZB	3	680	700	－	－	－	－	－	－	－
	4	680	700	750	－	－	－	－	－	－
	5	－	700	750	760	－	－	－	－	－
	6	－	710	760	760	－	－	－	－	－
	8	－	－	770	870	790	810	－	－	－
	10	－	－	780	810	820	830	－	－	－
	12	－	－	－	870	870	890	990	－	－
	16	－	－	－	－	1,000	1,030	1,140	1,210	－
	20	－	－	－	－	－	1,179	1,369	1,360	1,560
SH-TFZB	3	1,230	1,250	－	－	－	－	－	－	－
	4	1,230	1,250	1,300	－	－	－	－	－	－
	5	－	1,250	1,300	1,310	－	－	－	－	－
	6	－	1,260	1,320	1,310	－	－	－	－	－
	8	－	－	1,330	1,330	1,340	1,360	－	－	－
	10	－	－	1,340	1,360	1,370	1,380	－	－	－
	12	－	－	－	1,420	1,420	1,440	1,540	－	－
	16	－	－	－	－	1,550	1,580	1,690	1,760	－
	20	－	－	－	－	－	1,720	1,910	1,970	2,110

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応
	小口
数　量	1〜49	50〜74	75〜200
値引率	基準単価	5%	10%
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

＊L寸公差… 8≧L 0/−0.2
10≦L 0/−0.25
[ ! ]ブッシュの固定は圧入を推奨します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。

【クリーン洗浄品】無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ストレートのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ストレート	無給油ブッシュ　ポリフェニレンサルファイド樹脂　ストレート　推奨相手軸h7	無給油ブッシュ　ポリフェニレンサルファイド樹脂　ストレート　推奨相手軸g6	無給油ブッシュ　ポリアセタール樹脂　スナップフィットタイプ	無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸h7	無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸g6
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	380円 -	450円 -	300円 -	390円 -	450円 -
通常出荷日	3日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
特性・用途	クリーン洗浄 / 耐食性・耐薬品 / 非磁性 / 耐熱性	耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	導電性・帯電防止 / 非磁性	耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
種類	ストレート	ストレート	ストレート	フランジ一体型	フランジ一体型	フランジ一体型
樹脂系	樹脂タイプ(四ふっ化エチレン樹脂)	ポリフェニレンサルファイド	ポリフェニレンサルファイド	樹脂タイプ(ポリアセタール)	ポリフェニレンサルファイド	ポリフェニレンサルファイド
環境	食品	標準 / 水中 / 海水中 / 薬液中	標準 / 水中 / 海水中 / 薬液中	標準	標準 / 水中 / 海水中 / 薬液中	標準 / 水中 / 海水中 / 薬液中
許容最高PV値範囲(N/mm2・m/s)	0.3～1.0	0.3～1.0	0.3～1.0	0.3～1.0	0.3～1.0	0.3～1.0
