【クリーン洗浄品】無給油ブッシュ　ＰＴＦＥ樹脂タイプ　ツバ付

通常単価(税別): -

税込単価: -

通常出荷日：3日目

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。 ...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。
当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

*L寸公差… 8≧L 0/−0.2
[ ! ]ブッシュの固定は圧入を推奨します。

Type	[M]材質	導電性	耐熱温度	洗浄方法
				洗浄方法	洗浄環境	梱包形態	梱包環境
SL-TFZF	PTFE樹脂潤滑剤及び特殊充てん剤入	体積抵抗率： 3×10²Ω･cm²	−200〜200℃	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-TFZF				精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L
SL-TFZF12	−	15

型式			L									D		＊ハウジング径		圧入後内径	＊軸径		F	T	面取寸法
Type	d(圧入前の公差)													基準寸法	許容差(H7)	公差(参考値)	基準寸法	許容差(g6)			a
ツバ付タイプ SL-TFZF SH-TFZF	3	＋0.179	3	5								6	＋0.090	6	＋0.012	＋0.120	3	−0.002	9	1.5	C0.3
		＋0.129											＋0.040		0	＋0.070		−0.008
	4	＋0.179	3	5	8							7	＋0.090	7	＋0.015	＋0.122	4	−0.004	9	1.5	C0.3
		＋0.129											＋0.040		0	＋0.072		−0.012
	5	＋0.179		5	8	10						8	＋0.090	8	＋0.015	＋0.122	5	−0.004	11	1.5	C0.3
		＋0.129											＋0.040		0	＋0.072		−0.012
	6	＋0.182		5	8	10						9	＋0.090	9	＋0.015	＋0.125	6	−0.004	12	1.5	C0.3
		＋0.132											＋0.040		0	＋0.075		−0.012
	8	＋0.197			8	10	12	15				12	＋0.100	12	＋0.018	＋0.131	8	−0.005	16	2	C0.5
		＋0.147											＋0.050		0	＋0.081		−0.014
	10	＋0.210			8	10	12	15				14	＋0.100	14	＋0.018	＋0.144	10	−0.005	18	2	C0.5
		＋0.160											＋0.050		0	＋0.094		−0.014
	12	＋0.212				10	12	15	20			16	＋0.100	16	＋0.018	＋0.146	12	−0.006	20	2	C0.5
		＋0.162											＋0.050		0	＋0.096		−0.017
	16	＋0.239					12	15	20	25		22	＋0.100	22	＋0.021	＋0.175	16	−0.006	28	3	C0.5
		＋0.169											＋0.050		0	＋0.105		−0.017
	20	＋0.303						15	20	25	30	26	＋0.110	26	＋0.021	＋0.229	20	−0.007	32	3	C0.8
		＋0.183											＋0.060		0	＋0.109		−0.020

＊1 ハウジング径と軸径は推奨寸法です。
[ ! ]寸法公差は＋25℃での測定値です。dの公差はハウジングに圧入前の値です。
[ ! ]L寸公差… 8≧L 0/−0.2

製品仕様

材質特性および許容特性（参考値）

	樹脂タイプ（四ふっ化エチレン樹脂）
潤滑条件	無潤滑
許容最高面圧	7N/mm²	71kgf/cm²
許容最高速度	1.65m/s	99m/min
許容最高PV値	1N/mm²･m/s	612kgf/cm²･m/min

[ ! ]表の数値は参考値であり、規格値ではありません。

環境条件

大気中	〇
油中	〇
水中	〇
海水中	〇
薬液中	〇
腐食雰囲気中	〇

機械的性質（参考値）

性質	値	試験方法
引張強さ	13.1N/mm² {1.3kgf/mm²}	ASTM D 638
引張破断伸び	150%	ASTM D 638
圧縮応力 1％変形	10.5N/mm² {1.1kgf/mm²}	ASTM D 695
圧縮応力 10％変形	23.0N/mm² {2.3kgf/mm²}	ASTM D 695
硬さ	HRR25	ASTM D 785
線膨張係数	9～11×10^－5℃^－1	ASTM D 696
融点	327℃	DSC
比重	2.25	ASTM D 792

[ ! ]表の数値は参考値であり、規格値ではありません。

洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

乾燥

クリーンエアブロー使用

梱包

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境

作業環境：クラス1000

作業環境：クラス10

IPA洗浄

IPA洗浄

ジェット水洗い

高圧ジェット水洗(Ro水)後
純水(10MΩ・cm)で洗浄

温純水洗い

クリーンエアブロー使用

乾燥

窒素ブロー使用

脱気2重梱包

脱気2重梱包

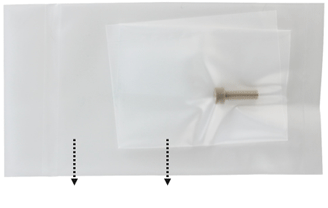

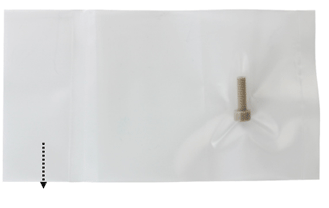

梱包例

脱脂洗浄 (型式：SL-□□）	精密洗浄 (型式：SH-□□）
1重目梱包	1重目梱包2重目梱包
	[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

全長 L

(mm)

最小発注数量

3	6	3	1個
3	6	5	1個
4	7	3	1個
4	7	5	1個
4	7	8	1個
5	8	5	1個
5	8	8	1個
5	8	10	1個
6	9	5	1個
6	9	8	1個
6	9	10	1個
8	12	8	1個
8	12	10	1個
8	12	12	1個
8	12	15	1個
10	14	8	1個
10	14	10	1個
10	14	12	1個
10	14	15	1個
12	16	10	1個
12	16	12	1個
12	16	15	1個
12	16	20	1個
16	22	12	1個
16	22	15	1個
16	22	20	1個
16	22	25	1個
20	26	15	1個
20	26	20	1個
20	26	25	1個
20	26	30	1個
3	6	3	1個
3	6	5	1個
4	7	3	1個
4	7	5	1個
4	7	8	1個
5	8	5	1個
5	8	8	1個
5	8	10	1個
6	9	5	1個
6	9	8	1個
6	9	10	1個
8	12	8	1個
8	12	10	1個
8	12	12	1個
8	12	15	1個
10	14	8	1個
10	14	10	1個
10	14	12	1個
10	14	15	1個
12	16	10	1個
12	16	12	1個
12	16	15	1個
12	16	20	1個
16	22	12	1個
16	22	15	1個
16	22	20	1個
16	22	25	1個
20	26	15	1個
20	26	20	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
納期・価格

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン
脱脂洗浄	SL-□□	防錆梱包	有機汚れ除去	一般環境	通常組立工程
					バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	有機汚れ除去コンタミ・粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程

食品衛生法に適合しており、耐薬品性が高い材質：樹脂タイプの規格です。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことによる変色、寸法変化はございません。
当ページの価格表は26年6月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は26年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	d	L3	L5	L8	L10	L12	L15	L20	L25	L30
SL-TFZF	3	750	770	－	－	－	－	－	－	－
	4	750	770	820	－	－	－	－	－	－
	5	－	770	820	830	－	－	－	－	－
	6	－	780	830	830	－	－	－	－	－
	8	－	－	880	890	900	930	－	－	－
	10	－	－	890	900	910	950	－	－	－
	12	－	－	－	960	1,010	1,120	1,140	－	－
	16	－	－	－	－	1,120	1,150	1,310	1,410	－
	20	－	－	－	－	－	1,560	1,710	2,080	2,110
SH-TFZF	3	1,300	1,320	－	－	－	－	－	－	－
	4	1,300	1,320	1,370	－	－	－	－	－	－
	5	－	1,320	1,370	1,380	－	－	－	－	－
	6	－	1,330	1,380	1,380	－	－	－	－	－
	8	－	－	1,430	1,440	1,450	1,480	－	－	－
	10	－	－	1,440	1,450	1,460	1,500	－	－	－
	12	－	－	－	1,510	1,560	1,670	1,690	－	－
	16	－	－	－	－	1,670	1,700	1,860	1,960	－
	20	－	－	－	－	－	2,110	2,260	2,630	2,660

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応
	小口
数　量	1〜49	50〜74	75〜200
値引率	基準単価	5%	10%
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
