  • タイプ

    ~mm
ミスミ

【USB3.0】A-Cタイプケーブル

【USB3.0】A-Cタイプケーブル
  • 【USB3.0】A-Cタイプケーブル
  • 【USB3.0】A-Cタイプケーブル
  • 【USB3.0】A-Cタイプケーブル
  • 【USB3.0】A-Cタイプケーブル
  • 【USB3.0】A-Cタイプケーブル
  • chemSHERPA対応品あり
通常単価(税別)
1,050円～2,290円
税込単価
1,155円～2,519円
通常出荷日：在庫品1日目当日出荷可能

USB3.0　最大転送速度5Gbps（理論値）のコネクタ形状がTypeAオスーTypeCオスのケーブル...

詳細を確認
  • 最大転送速度は理論値であり保証値ではございません。
  • USB2.0規格の機器にもご使用可能です。
  • 本商品は固定ケーブルです。可動ケーブルではございません。
  • 本商品は屋内向けの商品となります。
詳細を確認
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

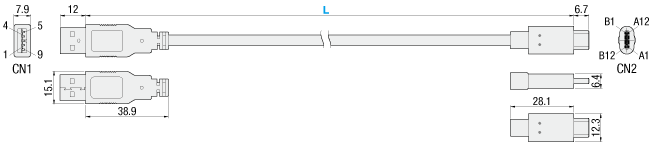

■外形図

■規格表
・下表の価格表は26年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式

L
選択

L寸公差
（mm）

ケーブル外径
（mm）

重量（g）
参考値

￥基準単価

￥スライド単価

1〜
9本

10〜
29本

30〜
49本

50〜
99本

100〜
299本

300本〜

U3-AMCM

0.5M

0～+50

6.0±0.2

36

1,050

840

735

630

525

420

1M

64

1,170

1,053

936

819

702

585

2M

0～+100

120

1,460

1,314

1,168

1,022

949

876

3M

176

1,710

1,539

1,368

1,197

1,111

1,026

5M

288

2,290

2,061

1,946

1,832

1,717

1,603

在庫品

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■アイパターンテスト結果（参考値）

●アイパターンテスト（Eye Pattern Test）とは
デジタル信号の品質評価のために、信号波形を複数回重ね合わせて「目」のような形にした
アイパターンを測定するテストです。
ノイズ、ジッター（タイミングの揺らぎ）、信号減衰などの影響を確認することができます。
[ ! ]アイパターンテストは測定器・試験環境・条件等に大きく依存するため、保証値ではなく参考値となります。

●ENAチャネル情報（SCH情報）
・START=0.005 GHz、STOP=10 GHZ
・POINTS=2000 ｐｔｓ、IFBW=7000 HZ
・POWER＝0 dBM、Zo=50 Ohms
・COAX CAL=ECal
・FIXTURE PLANE：Port Extension
・SINGLE Z CONVERT=45 Ohms

■仕様
・規格：USB3.0
・最大転送速度 ：5Gbps（理論値）
・最大電圧5V、最大出力10W、最大電流2A
・ケーブル：UL2725認証取得、ツイストペアシールド線使用、被膜PVC（黒色）
・シールド：３重シールド（ツイストペア用アルミ箔＋全体アルミ箔＋編組）
・コネクタ：USB3.0Type-AオスーUSB3.0Type-Cオス
【CN1】金メッキピン＋絶縁体 PBT（青色）、ニッケルメッキシェル
【CN2】金メッキピン＋絶縁体 LCP（黒色）、ニッケルメッキシェル
・コネクタフード：PVC（黒色）
・難燃性： 【ケーブル】VW-1　【コネクタ】UL94V-0
・使用温度範囲：-10℃～+50℃、保存温度範囲：-15℃～+60℃
・相対湿度：0%～90%、結露なきこと
[ ! ]USB Type-C はUSB Implementers Forumの商標です。

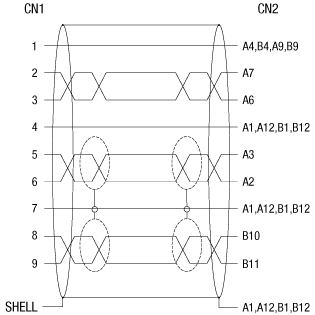

■結線図

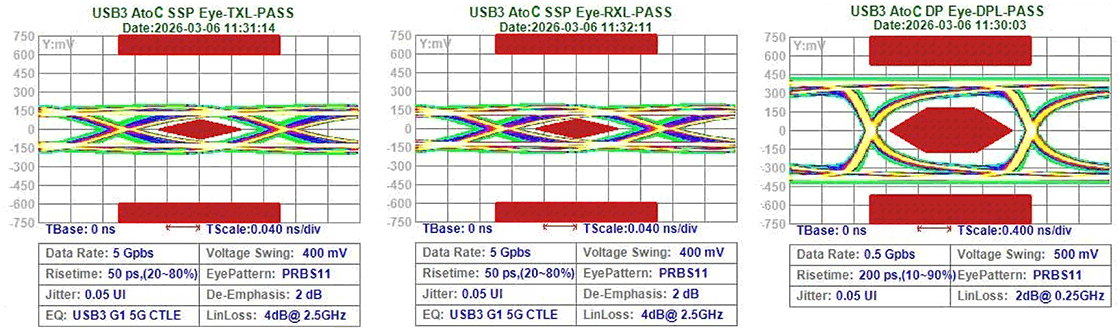

●アイパターンテスト結果（参考値）　テスト型式：U3-AMCM-5M

型番リスト

表示件数
  • 1
    • 型番
    U3-AMCM-0.5M
    U3-AMCM-1M
    U3-AMCM-2M
    U3-AMCM-3M
    U3-AMCM-5M

    長さ

    (m)

    		RoHS?最小発注数量
    0.5
    10
    1個
    1
    10
    1個
    2
    10
    1個
    3
    10
    1個
    5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,050円
    ( 1,155円 )
    在庫品1日目当日出荷可能
    1,170円
    ( 1,287円 )
    在庫品1日目当日出荷可能
    1,460円
    ( 1,606円 )
    在庫品1日目当日出荷可能
    1,710円
    ( 1,881円 )
    在庫品1日目当日出荷可能
    2,290円
    ( 2,519円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    USB3.0　最大転送速度5Gbps（理論値）のコネクタ形状がTypeAオスーTypeCオスのケーブルです。chemSHERPA、REACH、TSCA及びEU_RoHSに対応しています。

    ご注意

    • 最大転送速度は理論値であり保証値ではございません。
    • USB2.0規格の機器にもご使用可能です。
    • 本商品は固定ケーブルです。可動ケーブルではございません。
    • 本商品は屋内向けの商品となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
