【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ）

【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ） UAD3-AFAF
  • 【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ）
  • 【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ）
  • 【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ）
  • 【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ）
  • 【USB3.0】パネルマウントUSBアダプタ（丸穴タイプ）
  • chemSHERPA対応品あり
通常単価(税別)
1,030円
税込単価
1,133円
通常出荷日：在庫品1日目当日出荷可能

USB3.0　最大転送速度5Gbps（理論値）のUSBアダプタです。パネル取付けにより盤の扉を開けずに...

詳細を確認
  • 最大転送速度は理論値であり保証値ではございません。
  • 最大転送速度は組み合わせる機器の規格やケーブルの長さにより変わります。
  • USB2.0及びUSB1.1規格の機器にもご使用可能です。
  • ケーブル未接続時は防塵パッキンを取付けてください。
  • 本商品は屋内向けの商品となります。
詳細を確認

型番:

UAD3-AFAF
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

UAD3-AFAFの仕様・寸法情報

規格 (CN1/CN2)
USB3.0
コネクタタイプCN1
Aメス
コネクタタイプCN2
Aメス
タイプ
アダプタ
色
黒
商品分類
アダプタ
特徴
盤間接続用
コネクタタイプ表⇔裏
A(メス)⇔A(メス)
RoHS?
10
-
-
chemSHERPA
回答可能（特定物質なし）

外形図・規格表

■外形図

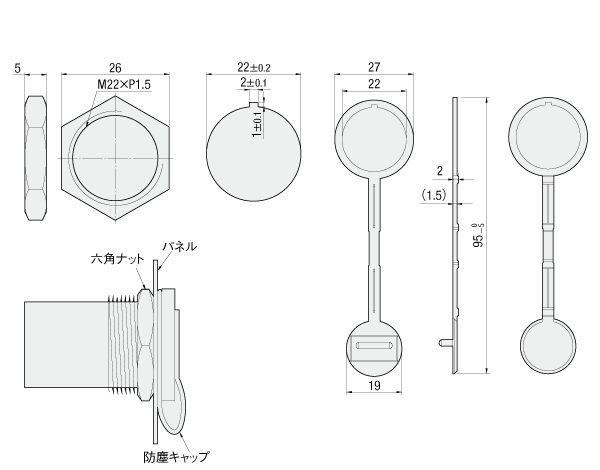

■六角ナット（付属品）

■パネルカット寸法

■防塵キャップ（付属品）

■取付例



■価格表
・下表の価格表は26年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式重量（g）
参考値		￥基準単価￥スライド単価
1〜
9個		10〜
29個		30〜
49個		50〜
99個		100〜
299個		300個〜
UAD3-AFAF261,030824721618515412



在庫品

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

■仕様
・規格：USB3.0
・[ A ]付属品：防塵キャップ、六角ナット
・最大転送速度 ：5Gbps（理論値）
・最大電圧5V、最大出力10W、最大電流2A
・コネクタ：USB3.0 Type-A メスーUSB3.0 Type-A メス
（金メッキピン＋絶縁体 PBT（青色）、ニッケルメッキシェル）
・難燃性：【材質PC部】UL94V-2　【コネクタ】UL94V-0
・使用温度範囲：-10℃～+50℃、保存温度範囲：-15℃～+60℃
・相対湿度：0%～90%、結露なきこと
[ ! ]取付けるパネルはパネル厚2.5mm以下にしてください。
[ ! ]取付けるパネルの取付ピッチは35mm以上にしてください。
[ ! ]六角ナット締付トルク（推奨値）：6N/m
[ ! ]防塵キャップの単品販売はしておりません。
[ ! ]六角ナットの単品販売はしておりません。
項目[ M ]材質（色）[ S ]表面処理
USBコンタクト銅合金金メッキ
USBシェルSPCCニッケルメッキ
内側モールドPC（黒）-
外側モールドABS＋PC（黒）-
防塵キャップPVC（緑）-
六角ナット銅合金ニッケルメッキ

■結線図

型番リスト

表示件数
  • 1
    • 型番
    UAD3-AFAF
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    USB3.0　最大転送速度5Gbps（理論値）のUSBアダプタです。パネル取付けにより盤の扉を開けずに盤内外のデータ中継ができます。chemSHERPA、REACH、TSCA及びEU_RoHSに対応しています。

    ご注意

    • 最大転送速度は理論値であり保証値ではございません。
    • 最大転送速度は組み合わせる機器の規格やケーブルの長さにより変わります。
    • USB2.0及びUSB1.1規格の機器にもご使用可能です。
    • ケーブル未接続時は防塵パッキンを取付けてください。
    • 本商品は屋内向けの商品となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
