ミスミ

汎用エリアセンサ用延長ケーブル

汎用エリアセンサ用延長ケーブル
  • 汎用エリアセンサ用延長ケーブル
  • 汎用エリアセンサ用延長ケーブル
通常単価(税別)
6,140円～8,160円
税込単価
6,754円～8,976円
通常出荷日：在庫品1日目当日出荷可能

当日出荷可能、最大10mまでラインアップしたエリアセンサ用延長ケーブル。

  • 本商品で使用可能なエリアセンサは、こちらの汎用エリアセンサのみとなります。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は26年2月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

外形図

E-MBF3SG

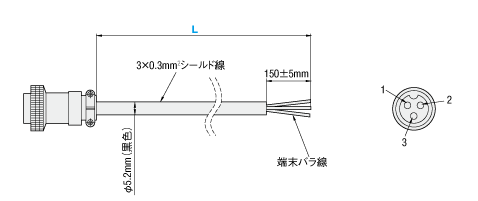

■投光器側

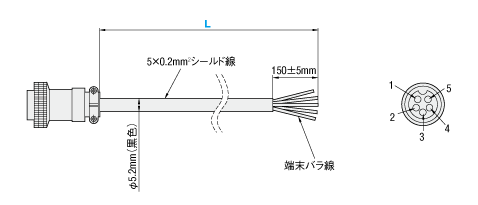

■受光器側
投光器側ピンアサイン
No.線色配線内容
1青GND0V電源－
2茶VCC＋24V電源＋
3灰CP通信用投光器と受光器と相互接続
※シールドはアース接地を推奨。
受光器側ピンアサイン
No.線色配線内容
1青GND0V電源－
2白OSSD2NPN/PNP出力負荷入力側2
3黒OSSD1NPN/PNP出力負荷入力側1
4灰CP通信用投光器と受光器と相互接続
5茶VCC＋24V電源＋
※シールドはアース接地を推奨。

規格表

注文例
型式-呼び
E-MBF3SG-10M
・下表の価格表は26年2月時点の情報です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ケーブル長さ￥基準価格
TYPE呼びL(mm)
E-MBF3SG3.5M3.56,140
5M56,610
10M108,160
■電線・ケーブル仕様
投光器側／受光器側投光器側（3芯）受光器側（5芯）
導体16/0.15±0.008mm（0.3mm2）12/0.15±0.008mm（0.2mm2）
PVC絶縁体標準厚さ：0.5mm、線径：1.60±0.1mm（灰色、茶色、青色）標準厚さ：0.4mm、線径：1.25±0.05mm（灰色、茶色、黒色、青色、白色）
編組シールドアルミ箔+錫メッキ銅線編組シールドアルミ箔+錫メッキ銅線編組シールド
PVCシース標準厚さ：0.6mm、仕上外径：Φ5.2mm、黒色標準厚さ：0.5mm、仕上外径：Φ5.2mm、黒色
断面図
[ ! ]エリアセンサ本体および取付用ブラケットは付属しておりません。
[ ! ]本商品で使用可能なエリアセンサは、こちらです。それ以外のエリアセンサには対応しておりませんので、あらかじめご了承ください。

■出力回路図

NPN配線図
PNP配線図

型番リスト

表示件数
  • 1
    • 型番
    E-MBF3SG-3.5M
    E-MBF3SG-5M
    E-MBF3SG-10M

    ケーブル長

    		最小発注数量
    3.5
    1個
    5
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,140円
    ( 6,754円 )
    在庫品1日目当日出荷可能
    6,610円
    ( 7,271円 )
    在庫品1日目当日出荷可能
    8,160円
    ( 8,976円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    当日出荷可能、最大10mまでラインアップしたエリアセンサ用延長ケーブル。

    ご注意

    • 本商品で使用可能なエリアセンサは、こちらの汎用エリアセンサのみとなります。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は26年2月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
