【ふっ素含有メッキ】アヤメローレットノブ

【ふっ素含有メッキ】アヤメローレットノブ
通常単価(税別)
-
税込単価
-
通常出荷日:7日目

■ふっ素含有無電解ニッケルメッキの特長すべり性や難付着性などの機能性に優れており、一般製造装置・半導体...

詳細を確認
  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    ふっ素含有メッキの技術情報・各種試験データはこちら
詳細を確認
未確定:候補が22型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

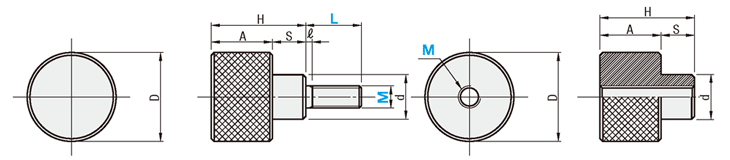

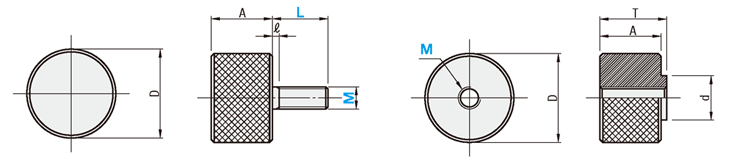

外形図・規格表

おねじタイプ

めねじタイプ

標準

段付

[ ! ]外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
[ ! ]めねじには目視できる範囲、かつ、径の長さより浅い部分にメッキがかかります。
形状Type[ M ]材質表面処理仕様
おねじめねじ[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
標準タイプNF-NOOSXNF-NOMSXSUS303ふっ素含有無電解ニッケルメッキ
(20vol%)
7±3µm
300℃400HV
段付タイプNF-NKOSXNF-NKMSX
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください。

規格表

型式L
NF-NOOSX36
型式L選択
(おねじタイプのみ指定)
ADdTHS
TypeM
(並目)
(おねじ)
NF-NOOSX

段付タイプ
NF-NKOSX
(めねじ)
NF-NOMSX


NF-NKMSX
3610  10126111551
461016 11168121761.2
5 1016201220101319.57.51.4
■ 技術情報
表面処理名称ふっ素含有無電解ニッケルメッキ
(20vol%)
表面硬度400HV
動摩擦係数_参考値0.1~0.2
撥水角(撥水性)_参考値115°
電気的特性_参考値導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]ふっ素含有無電解ニッケルメッキ(20vol%)はPTFE粒子を20~25vol%の割合で含有しています。

■おねじ部に関する注意点
 -ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
 -規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
■締結力比較(母材:SUS304)
試験結果
試料試料型番軸力
(KN)
ねじ面摩擦
係数
ステンレスボルト
(表面処理なし)
SCB6-253.60.473
ふっ素樹脂コーティング
(PTFE+PAI)
FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
(20vol%)
NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
(NST-500NM/日本計測システム株式会社)
JIS B1084

型番リスト

表示件数

取付部の種類

取付部 呼び径 M

取付部 長さ

(mm)

ノブ部 外径

(mm)

本体 高さ

(mm)

L寸固定/指定

A寸法

(mm)

RoHS?最小発注数量
めねじ(段付)
M3
-
12
15
なし
10
-
2個
めねじ(段付)
M4
-
16
17
なし
11
-
2個
めねじ(段付)
M5
-
20
19.5
なし
12
-
2個
おねじ(段付)
M3
6
12
15
L寸固定
10
-
2個
おねじ(段付)
M3
10
12
15
L寸固定
10
-
2個
おねじ(段付)
M4
6
16
17
L寸固定
11
-
2個
おねじ(段付)
M4
10
16
17
L寸固定
11
-
2個
おねじ(段付)
M4
16
16
17
L寸固定
11
-
2個
おねじ(段付)
M5
10
20
19.5
L寸固定
12
-
2個
おねじ(段付)
M5
16
20
19.5
L寸固定
12
-
2個
おねじ(段付)
M5
20
20
19.5
L寸固定
12
-
2個
めねじ
M3
-
12
10
なし
10
10
2個
めねじ
M4
-
16
11
なし
11
-
2個
めねじ
M5
-
20
12
なし
12
-
2個
おねじ
M3
6
12
10
L寸固定
10
-
2個
おねじ
M3
10
12
10
L寸固定
10
-
2個
おねじ
M4
6
16
11
L寸固定
11
-
2個
おねじ
M4
10
16
11
L寸固定
11
-
2個
おねじ
M4
16
16
11
L寸固定
11
-
2個
おねじ
M5
10
20
12
L寸固定
12
-
2個
おねじ
M5
16
20
12
L寸固定
12
-
2個
おねじ
M5
20
20
12
L寸固定
12
-
2個
通常単価(税別) (税込単価)
通常出荷日
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目

詳細情報

基本情報

■ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素含有無電解ニッケルメッキ:すべり性、かじり防止、難付着性、導電性

■ご留意事項
メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。

■製品特長
円筒形で側面部がアヤメのローレットのノブです。綾目模様のローレット加工により、滑りにくく力が入りやすい・微調整がしやすい、などの利点がございます。

ご注意

  • ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
  • 外形図、規格表の寸法はメッキ前の表記です。仕上がり寸法にはメッキの膜厚分が加わります。
    メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。
    ふっ素含有メッキの技術情報・各種試験データはこちら

納期・価格

数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口
数 量1〜5051~
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。
