Φ28アルミパイプフレーム用インナーアングルジョイント パネル取付用

Φ28アルミパイプフレーム用インナーアングルジョイント パネル取付用 GPJT28-213
通常単価(税別)
320円
税込単価
352円
通常出荷日：在庫品1日目当日出荷可能

【特長】Φ28アルミパイプフレーム パネルガイド付き（GPFP28）と共に使用し、8mmパネルの取付が...

詳細を確認
  • 当ページの価格表は25年5月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

Φ28アルミパイプフレーム用アウターアングルジョイント

ミスミ

Φ28アルミパイプフレーム用アウターアングルジョイント
通常価格(税別)： 281円 (税込価格：309円)

通常出荷日：在庫品1日目

よく一緒に見られています

ファクトリーフレーム用ジョイント　No.6～10

ミスミ

ファクトリーフレーム用ジョイント　No.6～10
通常価格(税別)： 351円 (税込価格：386円)

通常出荷日：在庫品1日目

型番:

GPJT28-213
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

GPJT28-213の仕様・寸法情報

適用シリーズ
ミスミ アルミパイプフレーム（φ28）
種類
メタルジョイント
ジョイント形状
L型
接続形状
つなぎのみ
適用パイプ径(φ),(□)
28
材質
[アルミニウム] ADC12
洗浄方法
洗浄無し
特性・用途
該当なし
固定方法
クランプ式ボルト締め
使用環境
標準
材質証明書
対象
材質証明書：材質
本体：ADC12、ボルト：SCM435、ナット：SWCH10A
材質証明書：表面処理
本体：無し、ボルト・ナット：三価クロメート
RoHS?
10
chemSHERPA
調査中

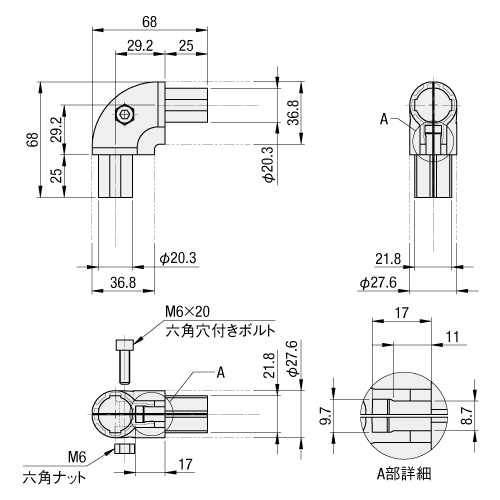

外形図・規格表

規格表

GPJT28-213

[ ! ]パネルのR加工無しでご使用いただけます。
Type構成部品
本体ボルトナット
材質表面処理材質表面処理材質表面処理
GPJT28-213ADC12ーSCM435三価クロメートSWCH10A三価クロメート

規格表

型番
GPJT28-213
・下表の価格表は25年5月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番質量
(g)		付属ボルト・ナット耐荷重￥基準単価
ボルト個数ナット個数(N)
GPJT28-21386M6×201M6用ナット1785320
参考締付トルク：9.8N・m
[ ! ]耐荷重はジョイント単体に荷重がかかった時の数値を表しています。

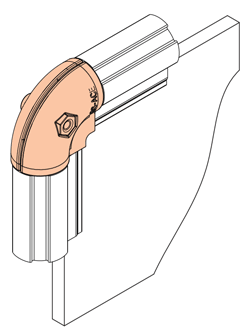

使用例

Φ28アルミパイプフレーム パネルガイド付き(GPFP28)と共に使用し、パネルの取付が可能です。適用パイプの商品ページはこちら
ご利用可能な8mmパネルは以下商品ページをご確認ください。
ＰＥＴプレート
塩ビプレート

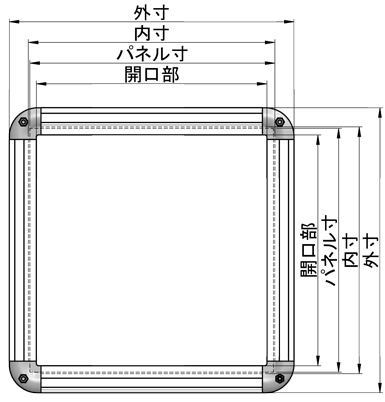

【パネル寸法設定方法】
パネル選定時は使用環境の温度変化による寸法変化量を加味したうえで選定ください。
尚、当商品と適用パイプのパネルガイドにより、パイプとパネル間に隙間ができることはございません。

計算式：内寸-寸法変化量-パネル公差=パネル寸法

(例)
条件：使用温度環境変化10度、塩ビプレート使用、内寸1000*1000
計算例：1000(内寸)　-　1.0(寸法変化量)　- 1.0(パネル公差) =　998
使用環境温度差10度の場合
寸法変化量
内寸
[mm]
材質
PET
塩ビ
100
0.07
0.10
500
0.33
0.50
1000
0.65
1.00
1500
0.98
1.50
2000
1.30
2.00
使用環境温度差20度の場合
寸法変化量
内寸
[mm]
材質
PET
塩ビ
100
0.13
0.20
500
0.65
1.00
1000
1.30
2.00
1500
1.95
3.00
2000
2.60
4.00
使用環境温度差30度の場合
寸法変化量
内寸
[mm]
材質
PET
塩ビ
100
0.20
0.30
500
0.98
1.50
1000
1.95
3.00
1500
2.93
4.50
2000
3.90
6.00


※上表は以下膨張係数から簡易計算した参考値となります。
線膨張係数[×10-6/℃] PETの場合  65
塩ビの場合 100

※内寸とは、パネルをはめる幅を指します。

型番リスト

表示件数
  • 1
    • 型番
    GPJT28-213
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    320円
    ( 352円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】Φ28アルミパイプフレーム パネルガイド付き（GPFP28）と共に使用し、8mmパネルの取付が可能なジョイントです。
    適用パイプの商品ページはこちら

    ご注意

    • 当ページの価格表は25年5月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    納期

    在庫品
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    [ ! ]表示数量越えはWOSにてご確認ください。
    数量区分
    標準対応
    個別対応
    小口
    大口
    数量
    1~200
    201~
    出荷日
    通常
    お見積り
    出荷日については、こちらをご覧ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は マニュアルカタログをご覧ください。

    Φ28アルミパイプフレーム用インナーアングルジョイント パネル取付用の型番GPJT28-213のページです。 型番GPJT28-213に関する仕様情報を記載しております。
