【クリーン洗浄品】Ｖガイドシステム　90°タイプ　両刃トラック

通常単価(税別): -

税込単価: -

通常出荷日：6日目

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご...

詳細を確認

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
引抜材となりますので若干の反りや歪みが生じるものもございます。
取り付けることによって矯正されますが、あらかじめご了承の上ご注文ください。
その他幾何公差に関しては下記外形図をご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

Ｖガイドシステム　90°タイプ　片刃トラック　取付穴有り－Ｌ寸指定

通常出荷日：3 日目～

よく一緒に見られています

ミスミ

Ｖガイドシステム　90°タイプ　両刃トラック

通常出荷日：3 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

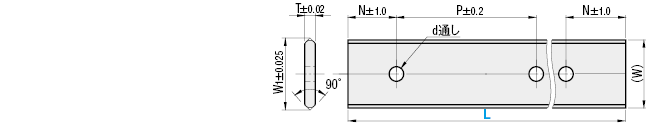

[ ! ]W₁は90°の交点の寸法となります。
（両端はRがとられています）
[ ! ]穴数＝（ L－40 50 ）+1

Type	[ M ]材質	[ H ]硬度	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-BVGURS	SUS440C相当	52HRC(90°エッジ部)	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-BVGURS			精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	L
SL-BVGURS25	−	90

型式		L 指定50mm単位	(W)	W₁	T	N ±1.0	P ±0.2	d
Type	No.
SL-BVGURS SH-BVGURS	25	90〜790	(25)	25.74	4.5	20	50	5.5
	44	(L寸法は価格表をご参照ください)	(44)	44.74	6.0			7.0

[ ! ]システム構造・負荷率計算など、Vガイドシステムの概要は>>こちらでご確認ください。

関連部品

	Vガイド
カテゴリページ	Vガイド
代表商品	Ｖガイドシステム 90°タイプ　片刃トラック　取付穴有りＬ寸指定	Vガイドシステム 90°タイプ　ホイール	【クリーン洗浄品】Ｖガイドシステム 90°タイプ　ブッシュ	Vガイドシステム 90°タイプ　ブッシュ
画像

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数

型番

SH-BVGURS25-[90-790/50]

SH-BVGURS44-[90-790/50]

SL-BVGURS25-[90-790/50]

SL-BVGURS44-[90-790/50]

特性・用途

洗浄方法

No.

(mm)

RoHS2（10物質）?

最小発注数量

クリーン洗浄 / 低発塵	精密洗浄	25	90 ～ 790	対応	1個
クリーン洗浄 / 低発塵	精密洗浄	44	90 ～ 790	対応	1個
クリーン洗浄	脱脂洗浄	25	90 ～ 790	対応	1個
クリーン洗浄	脱脂洗浄	44	90 ～ 790	対応	1個

通常単価(税別) (税込単価)	通常出荷日	洗浄不要の場合の代替品

- ( - )	6日目	BVGURS25
- ( - )	6日目	BVGURS44
- ( - )	6日目	BVGURS25
- ( - )	6日目	BVGURS44

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
引抜材となりますので若干の反りや歪みが生じるものもございます。
取り付けることによって矯正されますが、あらかじめご了承の上ご注文ください。
その他幾何公差に関しては下記外形図をご確認ください。

納期・価格

価格表

■両刃トラック
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

L(選択)	￥基準単価
L(選択)	SL-BVGURS25	SH-BVGURS25	SL-BVGURS44	SH-BVGURS44
90・140	15,300	15,900	20,130	20,730
190・240	26,160	26,320	34,440	34,600
290・340	36,240	36,400	47,950	48,110
390・440	46,290	46,450	61,480	61,640
490・540	57,060	57,360	75,690	75,990
590・640	67,130	67,430	89,200	89,500
690・740	77,190	77,490	102,730	103,030
790	87,260	87,560	116,240	116,540

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～9	10～14	15～19	20～30	31～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
